SolidWorks钣金折弯，对于新手来说最难处理的就是边角位置，有的板厚不好折，有的需要预留释放槽孔，今天给大家分享的这个案例，你肯定也遇到过，看看我们如何处理SolidWorks边角余料，才能工艺更美观。

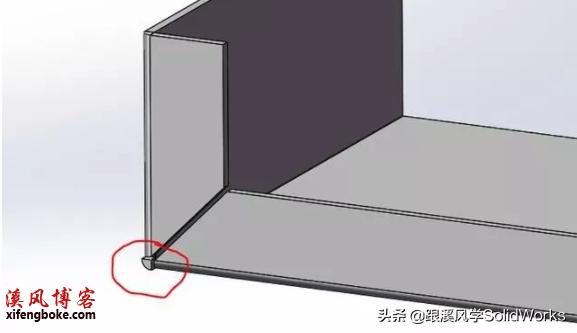

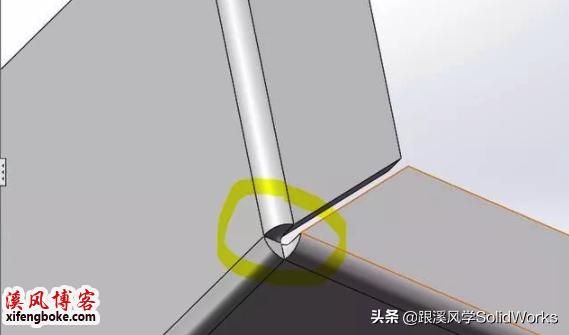

钣金件在两道折弯交界处，一般会多料。展开后看的很清楚。

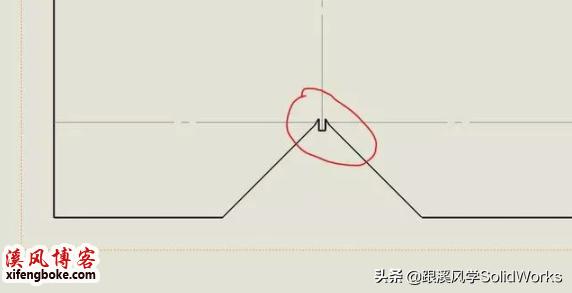

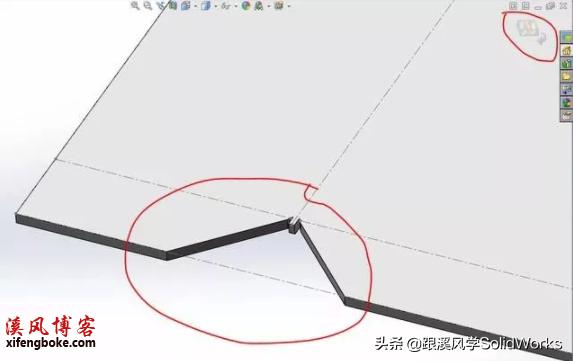

展开图


这个多料的部分可以用边角-裁剪去除。

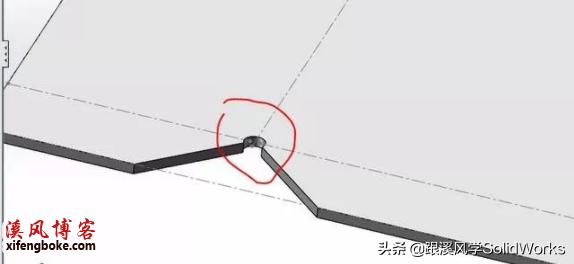

进入展开视图：

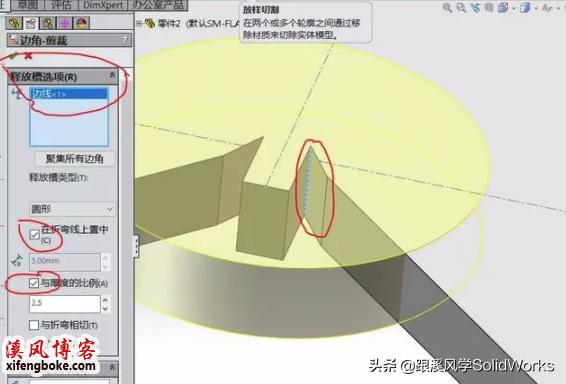

插入边角裁剪

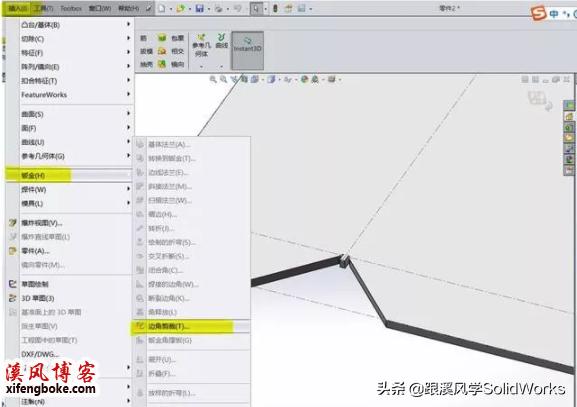

菜单依次点插入--钣金-边角裁剪
