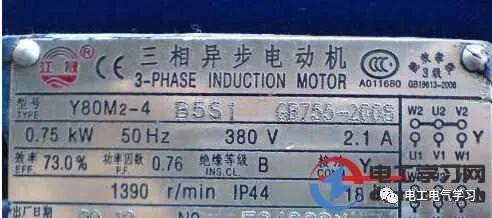

其实电动机定子绕组的接法在电动机的铭牌上就可以看出来，一般在电动机的铭牌上除了标有型号、额定功率、额定电压和额定电流外，我们还会看到它的接线方法。我们常用的三相异步电动机的常用的接线方法主要有星形接法(Y形接法)和三角型(△形接法)两种，比如下面的三相电机的铭牌，它的接法明确地规定了这个电机的接法是星形接法(Y形接法)，它的功率是0.75KW，在我们国家规定凡是额定电压是380V，额定功率在3KW以下的三相异步电动机，它的接法都采用星型接法。

我们从三相电动机的结构可以看出，电机三相绕组在结构上是对称的，在电机的接线盒中有六个接线端子，分别标有U1、U2、V1、V2、W1、W2，我们可以根据需要接成星型和三角型两种接法。

星形的接法是将标有U2、V2、W2的端子用短接片短接起来，三相电源分别接在U1、V1、W1 接线端子上，这样就形成了星形接法；对于三角型接法就是把三个绕组的首段和尾端顺次相连接，也就是把U相的首端U1与W相的尾端W2相连，W相的首端W1与V相尾端V2相连，V相首端V1与U相的尾端U2相连，这样就形成了三角型的连接方式。

有时候为了给大功率的电动机进行降压启动，我们还可以将电动机的六个出线端子接入到有交流接触器组成的控制电路中，用接触器主触头的闭合与分断来实行星形和三角形的转换。
