国芯思辰| 高性能运算放大器SC7301替换AD811医疗超声波应用方案

超声医学利用高频声波在人体组织中的传播特性进行诊断和治疗，声波在不同组织之间的传播速度和被吸收的程度不同，从而形成了超声图像。为了获得清晰、准确的图像，需要使用到高功率的超声波信号。而高性能功率放大器正是用于增强和放大超声波信号的设备。

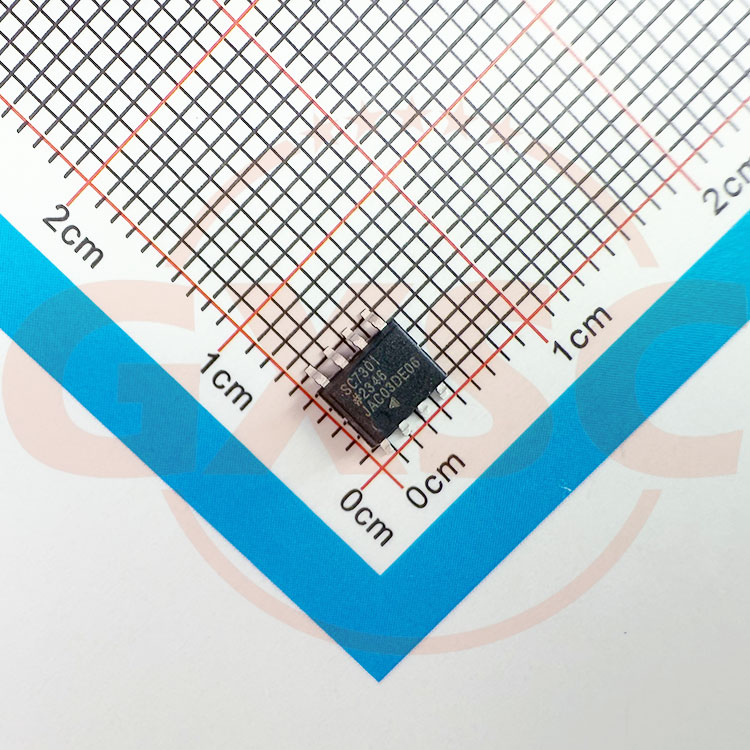

国产SC7301宽带电流反馈型运算放大器，-3dB带宽为120MHz，增益为+2，差分增益和相位为0.01%和0.01°（RL=150Ω），使 SC7301成为医疗超声波的绝佳选择。该芯片性能兼容AD811，有一定的价格优势和稳定的供货渠道。

SC7301的设计特点：带宽35MHz (G=+2)；0.1dB增益平坦度规格；较小差分增益和相位误差。在低电源低电流供电下，无论驱动一根还是两根75Ω电缆，都可以实现这个性能。此外，SC7301的额定电源电压范围为±5V至±15V。该芯片非常适合高速脉冲应用。它可以实现大于2500V/μs的最大压摆率，2V阶跃时0.1%的建立时间小于25ns，10V阶跃时0.01% 的建立时间小于 65ns。

SC7301也可以用作数据采集系统中的ADC或DAC缓冲器，因为它具有高达10MHz的低失真和宽单位增益带宽。SC7301有很宽的带宽，低电压和电流噪声分别为1.9nV/√Hz和 20pA/√Hz；低输入失调电压；适合宽动态范围应用。芯片主要性能如下：

• 高速

   140MHz带宽（3dB，G=+1）

   120MHz带宽（3dB，G=+2）

   35MHz带宽（0.1dB，G=+2）

• 压摆率：2500V/μs

   0.1%建立时间为：25ns（2V阶跃)

   0.01%建立时间为：65ns（10V阶跃)

• 出色的视频性能（RL=150Ω）

   0.01%差分增益，0.01°差分相位

   电压噪声：1.9nV/√Hz

• 低失真：THD=−74dB（10MHz 时）

• 低输入失调：3mV

• 额定工作电压为±5V和±15V工作电压
