绿联扩展坞拆解_UGREEN绿联3A1C五合一多功能拓展坞深度拆解，里面用了这些芯片...

UGREEN绿联最近推出了新款USB-C多功能扩展坞，但是为了给用户更多的选择空间，绿联也专门为这款产品设计了多种款式的，以面向不同的用户人群。前不久，充电头网已经拆解了2A1C款式的多功能扩展坞，这次我们继续为大家带来绿联第二款3A1C五合一多功能扩展坞的拆解，看看里面的用料有什么不同之处。

一、UGREEN绿联USB-C多功能扩展坞外观

UGREEN绿联典型的白色外包装盒，正面上方印有“UGREEN绿联”品牌字样，中间是产品实物图，下方是产品名称——USB-C多功能扩展坞，此外还印有“4K高清”、“高速传输”、“藏线便携”三个产品特性图标。

包装盒背面印有产品使用图以及各接口对应线缆的功能，此外下面还有绿联科技的基本信息。

打开包装，里面使用塑料盒对产品进行支撑固定和保护，塑料盒前端有凹槽设计，方便消费者将产品取出，USB-C多功能拓展坞外套防尘袋。

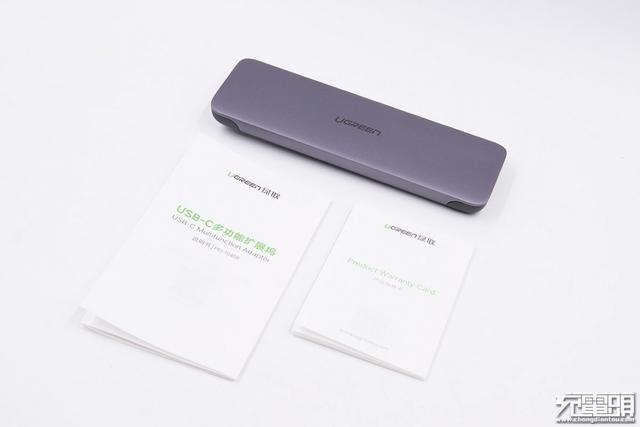

包装内含：USB-C多功能拓展坞、产品说明书、产品保修卡。

UGREEN绿联USB-C多功能拓展坞采用铝合金外壳，机身壳经过阳极氧化处理呈灰色，表面采用喷砂工艺手感细腻，四角过渡圆润。机身壳中心镭雕“UGREEN”品牌logo。

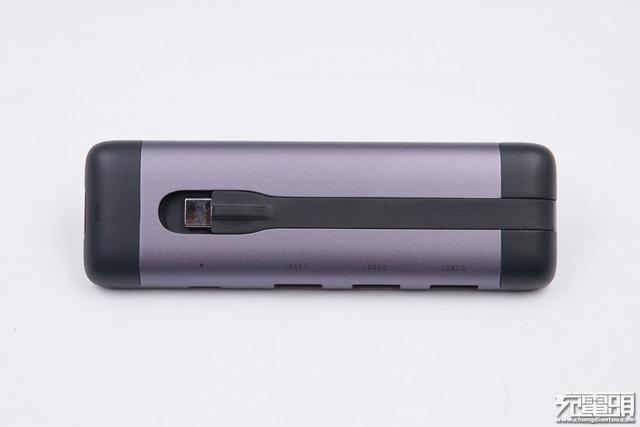

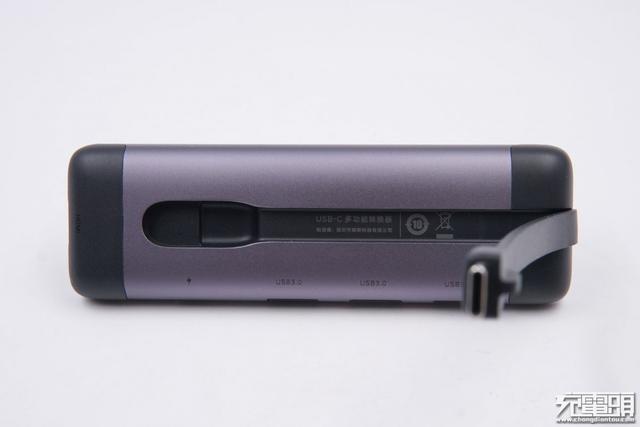

底面与侧身为光滑弧面过渡，此外底面两端为黑色塑料壳，中间是理线槽，可将USB-C线缆嵌入其中方便携带。

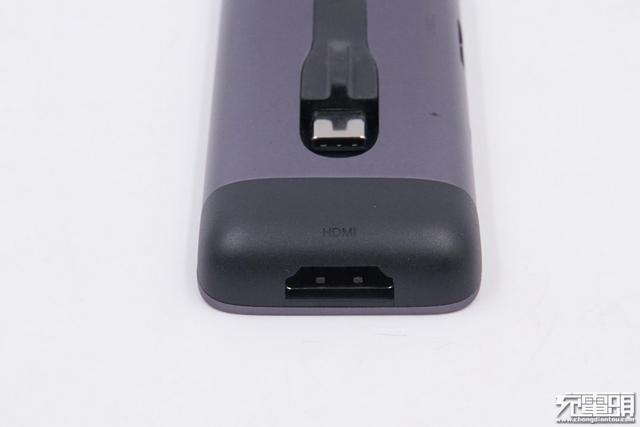

产品一端配有一个高清多媒体接口HDMI，USB-C线头有凸起设计，方便线缆的取出。

侧面配有四个接口，分别是一个USB-C接口(支持关机充电)和三个USB 3.0接口。

理线槽里印有产品名称和制造商。

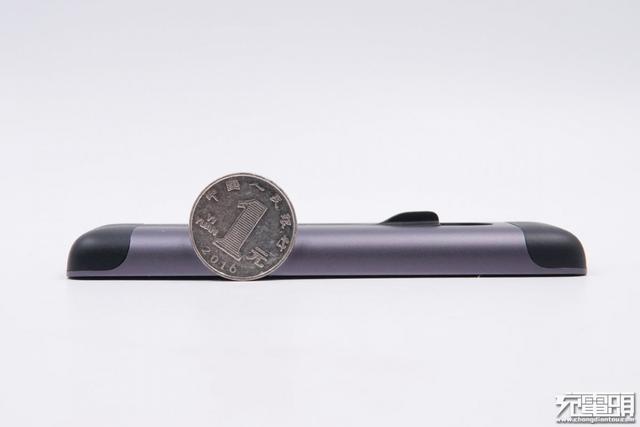

扩展坞厚度约为一元硬币直径的二分之一。

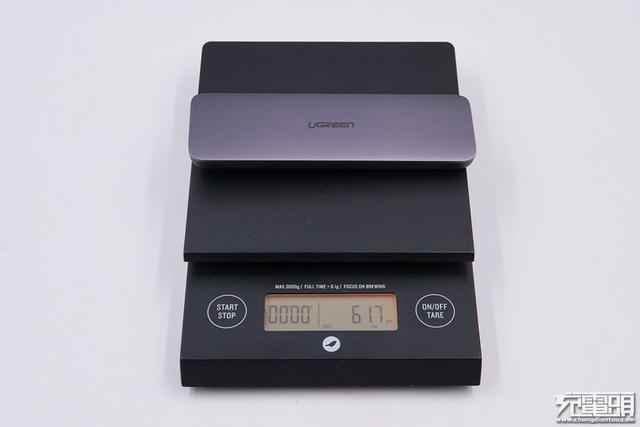

净重约为62g。

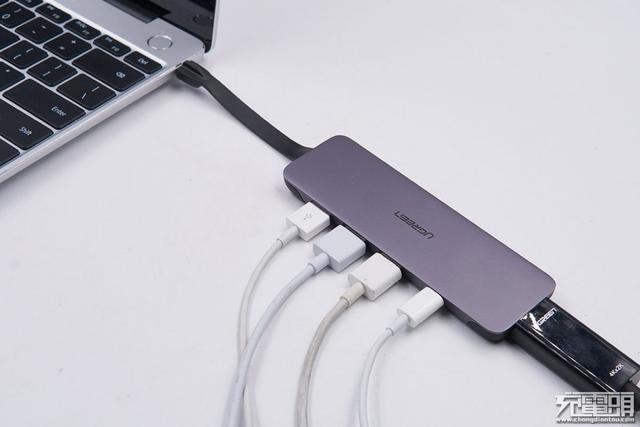

扩展坞连接数据线实际使用图直观感受。

二、UGREEN绿联USB-C多功能扩展坞拆解

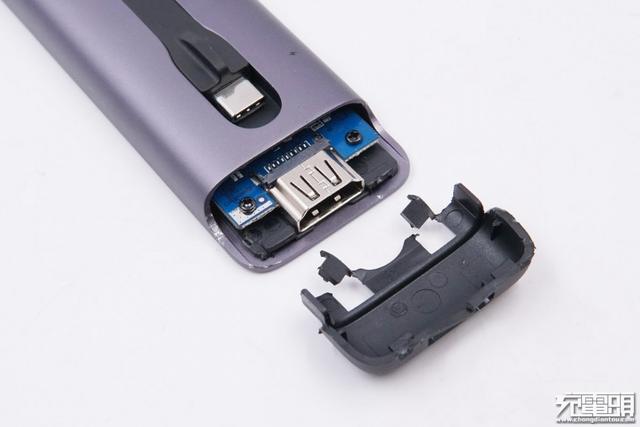

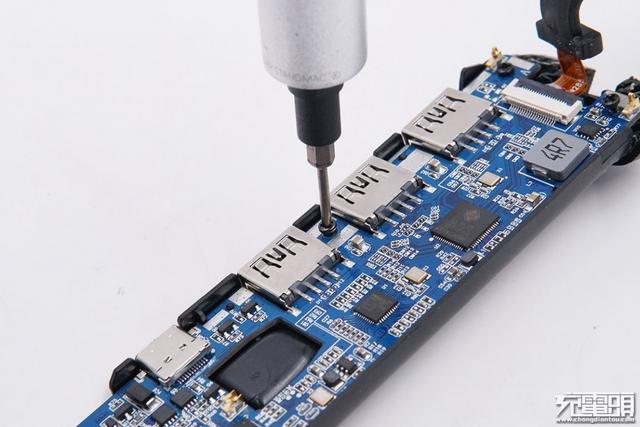

首先将HDMI接口端塑料壳拆下，蓝色PCB板两侧各有一颗螺丝进行固定，塑料壳通过卡扣固定在铝合金壳体内部，暴力拆解已经破坏。

拆下螺丝取出PCB板，PCB板正面与金属机身壳之间使用绝缘塑料板隔离，并且绝缘塑料板粘胶固定在机身壳上。

PCB板背面上同样有一块塑料壳，并且使用螺丝将PCB板固定在塑料壳上。

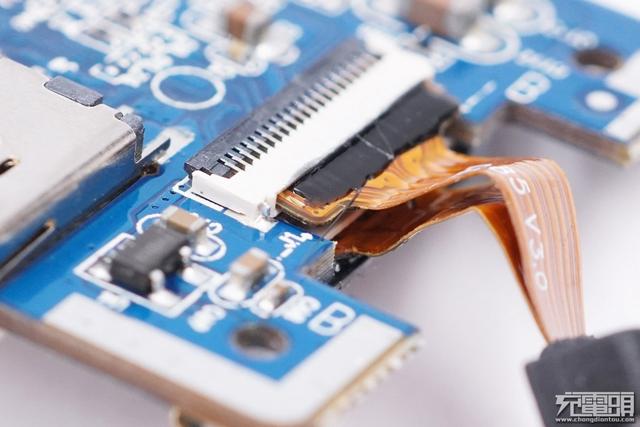

USB-C线缆为排线线缆，通过插头与PCB板连接，排线有两根分别接在PCB板的两面。

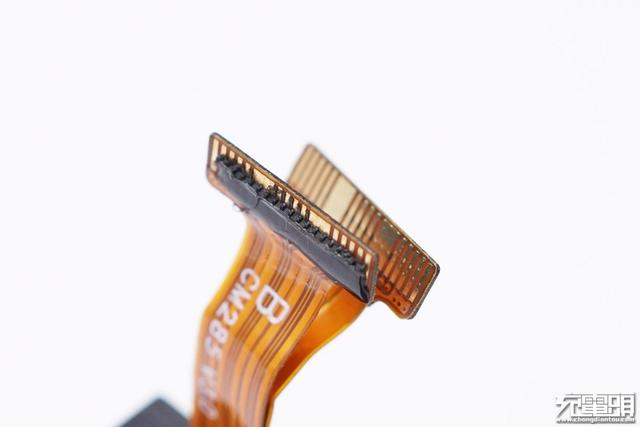

排线插头注胶固定，正极加宽设计以通过大电流。

拆下螺丝将PCB板取出，板子右边有个位置被镂空用来放置USB-C插头的凸出端，这样可以降低产品的厚度。

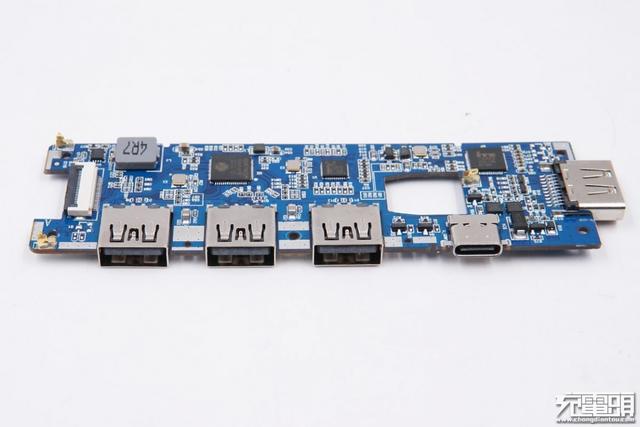

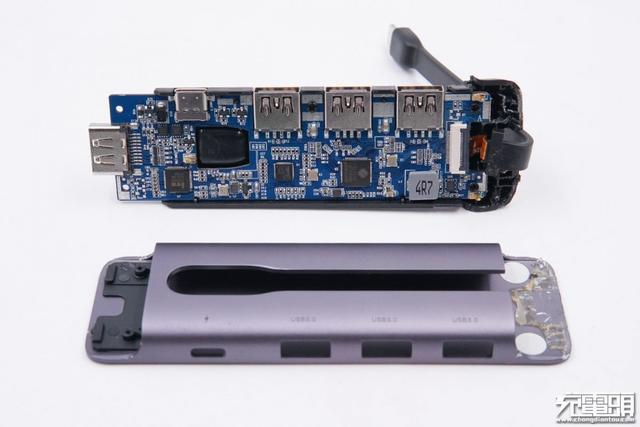

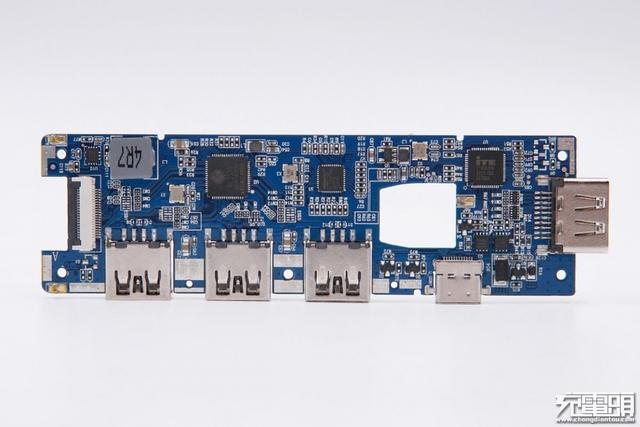

PCB正面一览，5个接口均为沉板焊接，以降低扩展坞的整体厚度。下面我们一一详细了解这些元器件的详细。

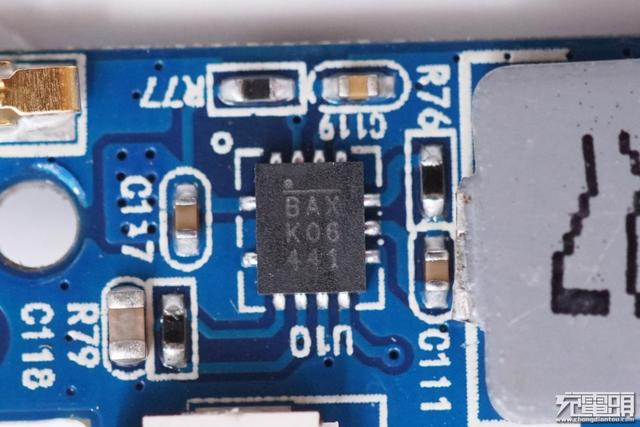

MPS MP2491C 32V6A 同步整流降压转换器，支持可编程的电流限制。

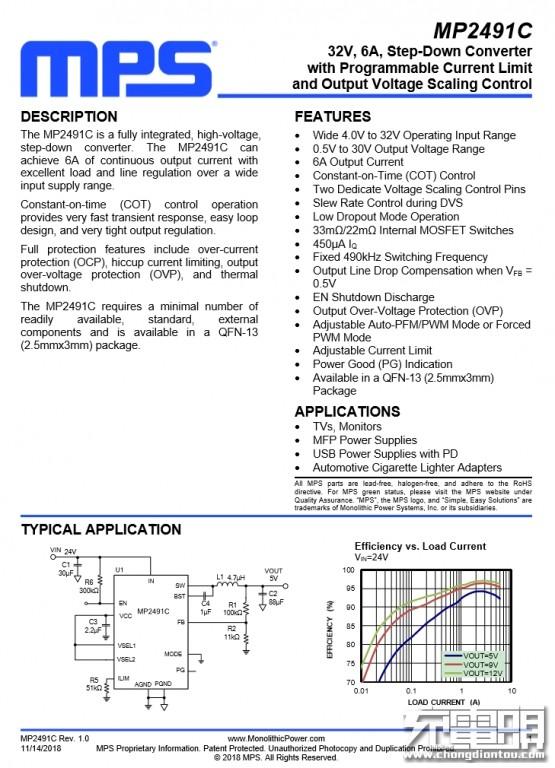

MPS MP2491C 详细资料。

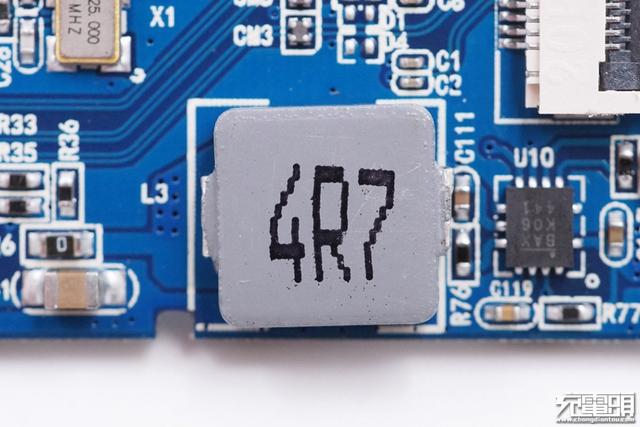

4R7合金电感，用于降压。

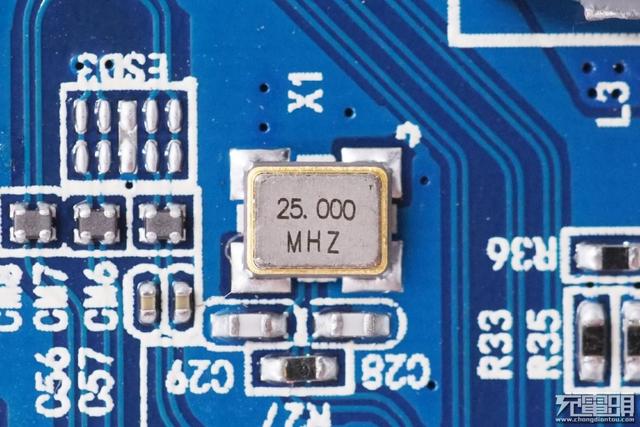

25MHz无源晶振，为GL3510集线器芯片提供时钟。

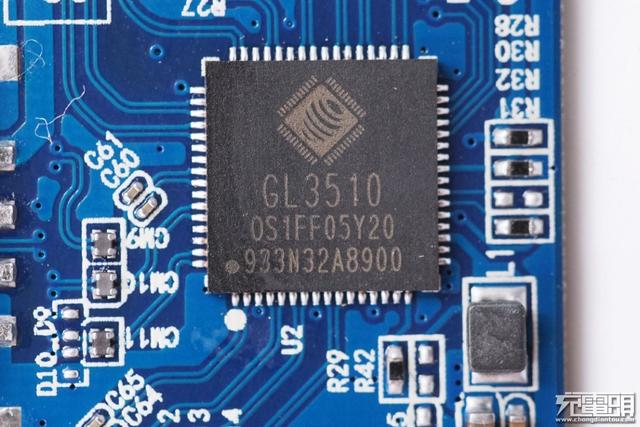

Genesys创惟GL3510是一款四端口，低功耗，可配置的集线器控制器。它符合USB 3.1规范。GL3510集成了GenesysLogic自主开发的USB 3.1 Gen 1超高速发送器/接收器物理层(PHY)和USB 2.0高速PHY。它支持超高速，高速和全速USB连接，并完全向后兼容所有USB 2.0和USB 1.1主机。GL3510内置5V至3.3V和5V至1.2V稳压器，可节省客户的BOM成本，并简化PCB设计。

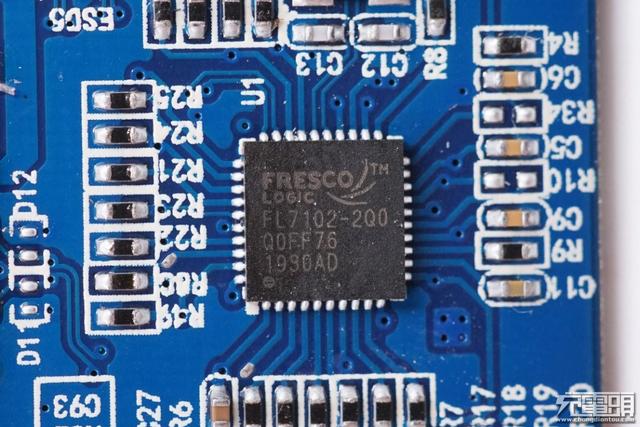

Fresco睿思FL7102是一款高度集成的PD控制器，适用于新兴的USB 3.1 Type-C连接器。 它是一种先进的Type-C Power Delivery控制器，支持PD 3.0。 FL7102-2Q0支持两个PD端口，FL7102-2L0支持一个PD端口。 它们具有集成的Aux开关，Billboard设备，Vconn开关，并在单个芯片中支持TCPC规范。 它们可以针对各种应用配置为DFP，UFP或DRP。

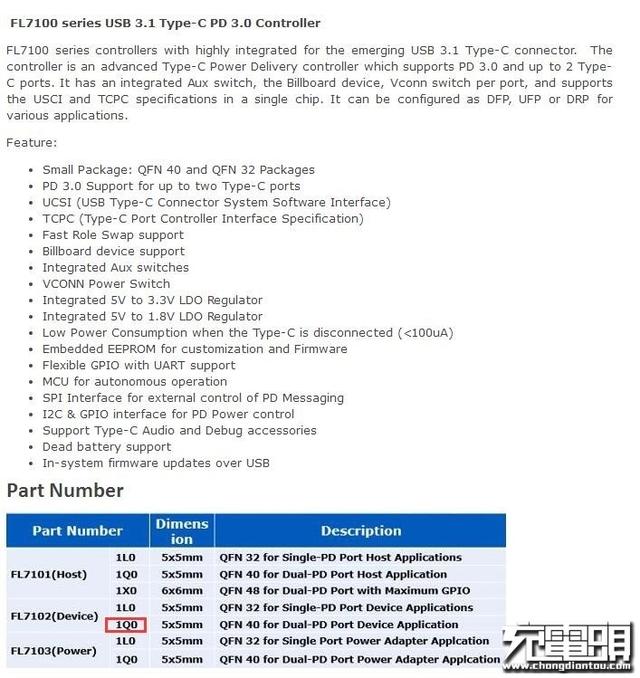

睿思FL7102详细参数。

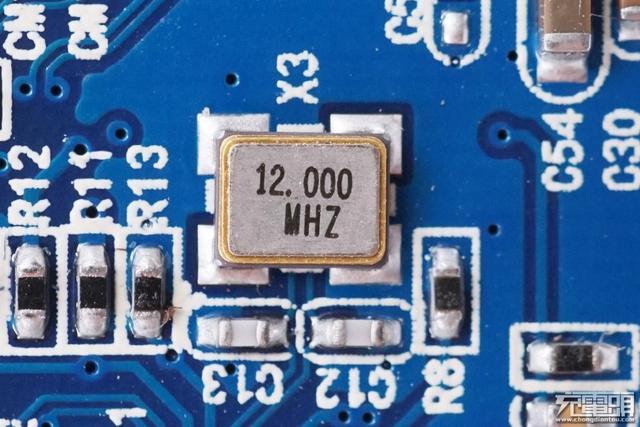

12MHz无源晶振，为USB-PD控制器提供时钟。

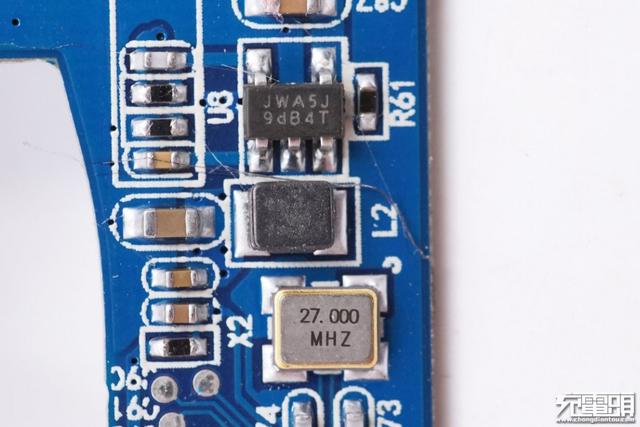

杰华特 JW5211 同步整流降压转换器，最高输出电流1.2A，1.5MHz开关频率，支持多种保护功能。旁边是一颗27MHz无源晶振，为HDMI接口转换芯片提供时钟。

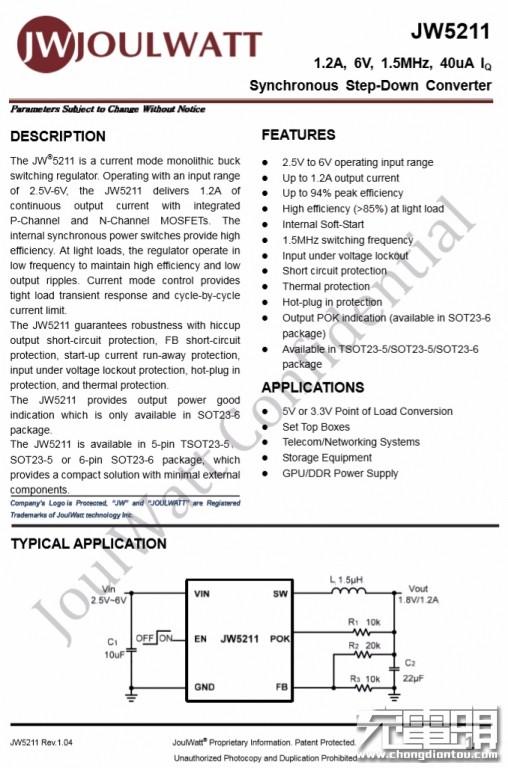

杰华特 JW5211 详细资料。

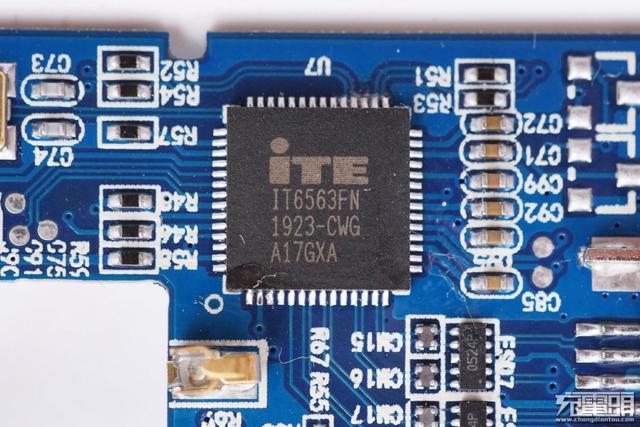

丝印IT6563FN，来自ITE联阳，单芯片DP1.2转HDMI2.0转换器。

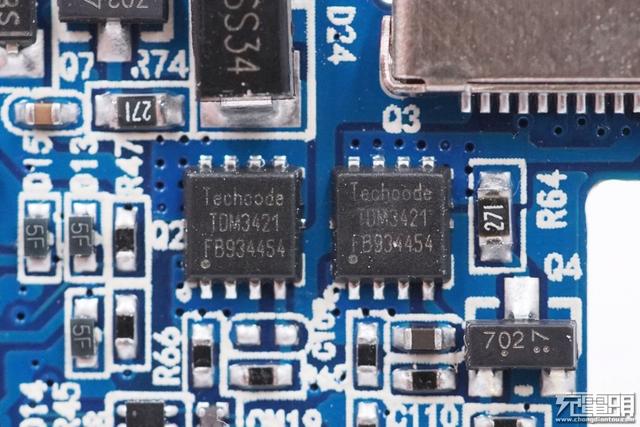

USB-C接口输出VBUS开关，型号TDM3421，来自Techcode泰德，PMOS。

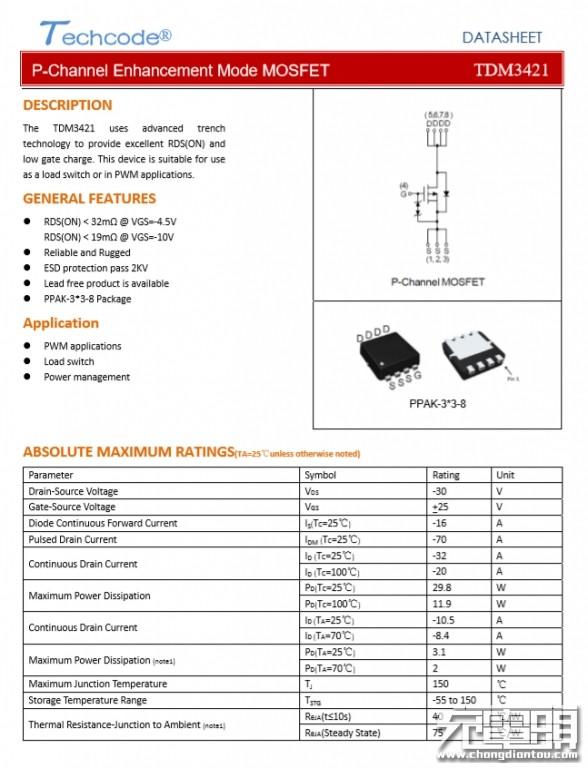

TDM3421详细资料。

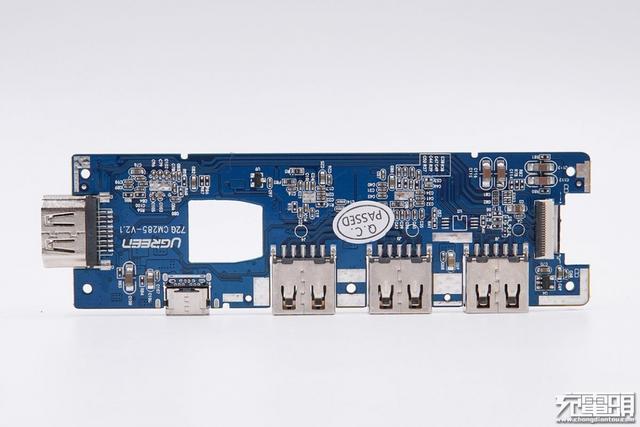

PCB板背面一览，背面比较简洁，除了接口只有一些小元件。

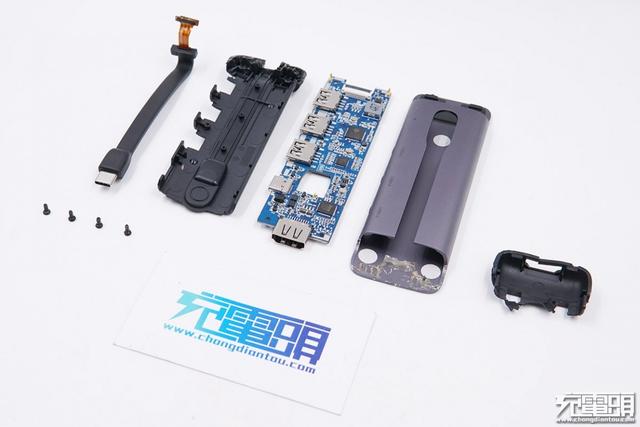

全部拆解完毕，来张全家福。

充电头网拆解总结

这款UGREEN绿联3A1C四口多功能拓展坞采用铝合金外壳，机身壳经过阳极氧化处理呈灰色，表面采用喷砂工艺手感细腻，此外还设计有理线槽，整个产品不仅小巧便携，而且数据传输速度快，支持4K高清、HDMI和多口同时充电功能，有线网络接口对于现在的办公环境不是必须，毕竟现在很多轻薄本也没有有线网络接口。

充电头网通过拆解发现，内部使用了ITE联阳的IT6563FN、创惟GL3510、睿思的FL7102、杰华特JW5211和MPS MP2491C等多款业界知名厂家的芯片，用料扎实。此外PCB板正反面均有塑料进行绝缘和保护，所有的接口均为沉板过孔焊接，不仅降低了产品的厚度而且增强牢固性，线缆采用FPC结构，更加柔软且耐用，非常适合只有两个USB-C接口的笔记本扩展外设。
