Flexsim 概念

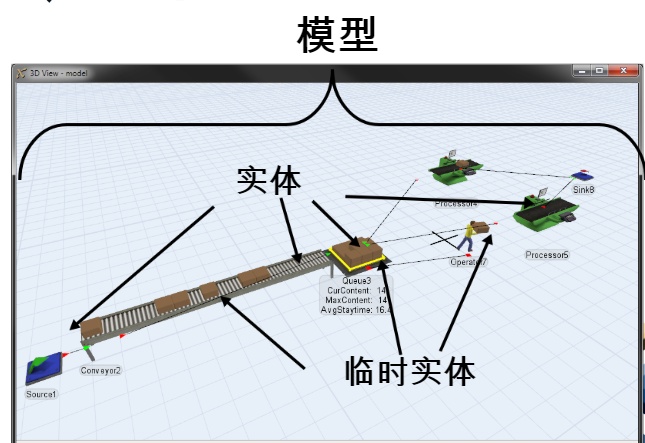

1.模型

由Flexsim实体组成，是现实系统的抽象化显示,只需要对有助于解决问题的那部分系统进行模拟。

2.实体（或对象）

组成模型的基本模块，具有行为继承性、支持自定义属性、变量和可视化。

• 固定资源类

发送和/或接收临时实体的实体。

• 移动资源类 (任务执行器)

执行任务的移动资源。

• 临时实体

从模型中穿过的物品，如产品、客户、纸质文件、电话处理等

• 端口
• 触发器
• 任务序列

任务 – 任务执行器执行的一个指令或活动。如.LOAD flowitem

任务序列 – 按顺序执行的一系列任务，

如 TRAVEL to queue

LOAD flowitem

TRAVEL to processor

UNLOAD flowitem

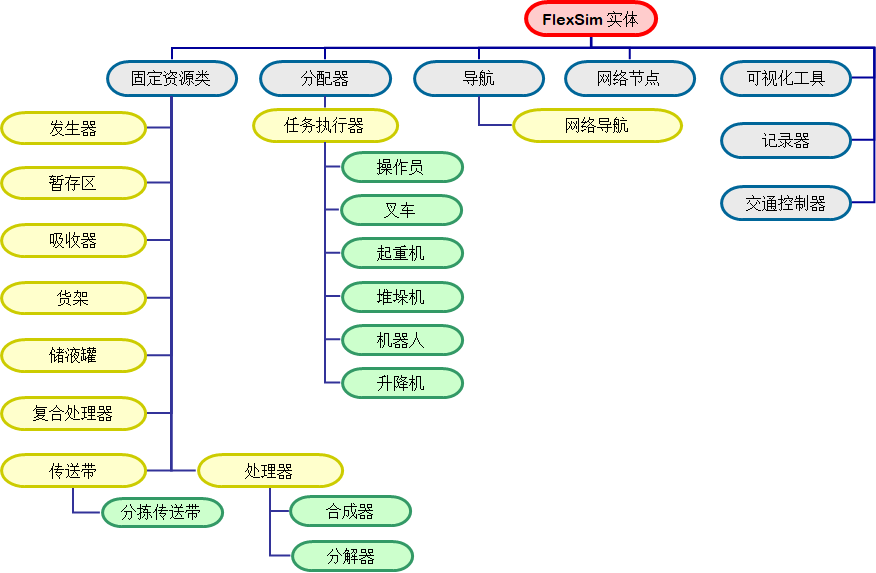

3.实体库

4.模型视图

界面展示

FlexSim 模型

FlexSim 模型 是由排队、加工和运输等因素组成的一种系统。

排队：上游的到达速率超过下游的加工速率时自然出现的一种现象。

加工： 是在被加工的临时实体上强制执行的延迟时间。

运输 ：将临时实体从一个实体移动至另外一个实体的过程。

全局表

用于存储模型输入输出的数据

1.新建

选择工具栏Tools>Toolbox>左侧绿+>global table>quick properties 更改行列数

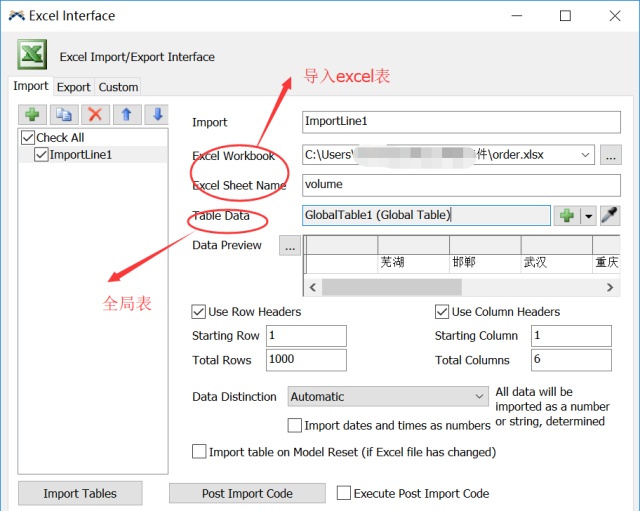

2.excel文件导入导出全局表

选择工具栏Excel或者Tools选择connectivity>excel import/export

基本组成

1. 对象

采用对象对实际过程中的各元素建模。

1. 连接

通过对象之间的连接定义模型的流程。

1. 方法

定义了模型中各对象所需完成的作业。

建模基本步骤

1.构建模型布局

2.定义物流流程

3.编辑对象参数

4.编译运行仿真

5.分析仿真结果

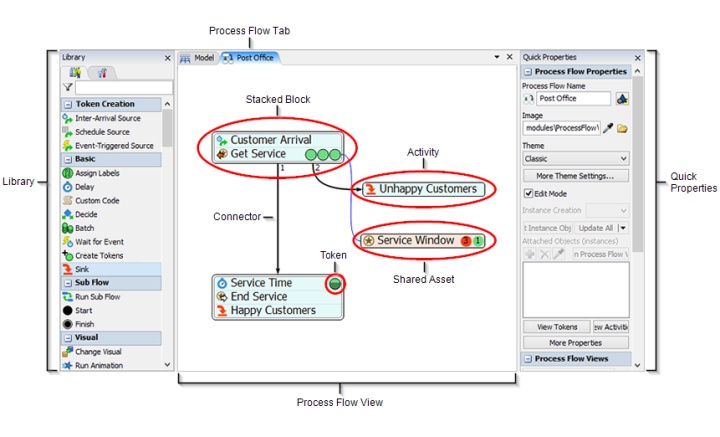

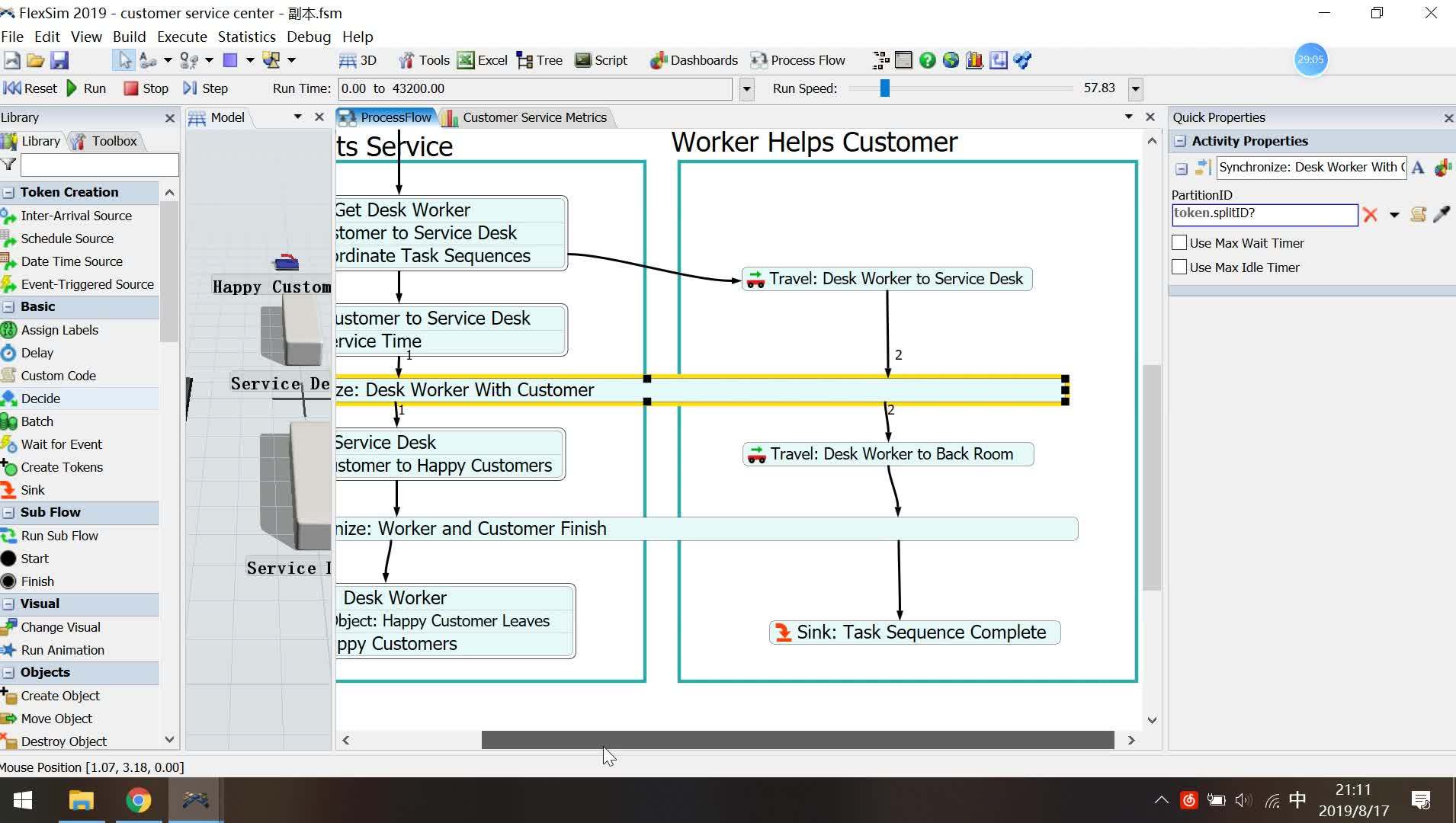

用流程工具建模
