ansys 体和体之间接触_热分析接触设置

在工程中使用ANSYS Workbench进行热分析时，大部分都是装配体。因此接触是不可避免的。

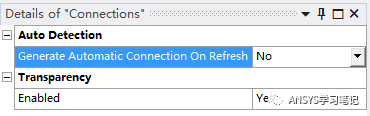

在装配体导入ANSYS后，workbench会自动识别零件之间的接触，有时候也需要我们手动删除或添加接触对，这里推荐将ANSYS的自动创建接触对功能关闭，这样我们在手动创建接触对之后再返回SCDM模块中修改几何模型之后，不会再自动创建新的接触对扰乱我们的设置。

在添加好接触对后，需要对接触进行参数定义，主要的参数为热导率TCC，接触半径。

1.Behavior

接触对都有接触面和目标面的区分。默认的设置为对称接触，即两个面都可以被指定成接触面和目标面；当定义接触为非对称接触时，需要定义一侧为接触面，另一侧为目标面。在热分析中，在接触的法向上允许有接触面和目标面之间的热流，而热流的传递方向是由两侧面上的温度决定的，所以接触面和目标面的定义并不是很重要。因此保留默认的设置即可。

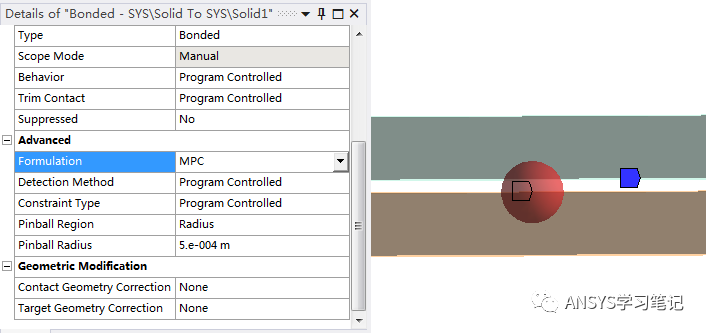

2. Formulation & Pinball Region

对于热传导分析，建议使用绑定接触或不分离接触。对于初始接触和pinball区内的接触，可以发生传热，对于pinball区外的接触，不会发生传热。

对于几何模型中存在缝隙较大的接触对时，需要在计算前检查是接触状态，建议设置较大的pinball直径。

对于摩擦或粗糙的非线性接触，只有存在初始接触的接触对会发生传热。即使对于pinball 区内的接触对不会产生传热。

对于壳面的接触，Workbench只允许使用MPC 的绑定接触。

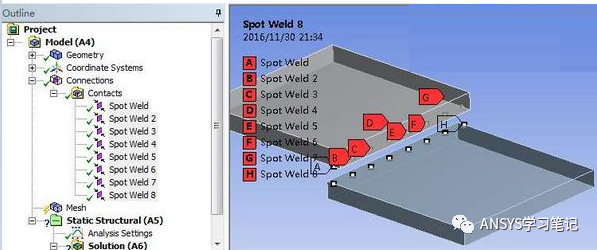

对于点焊连接的壳体装配体，Workbench 提供了电焊接触进行点传热。

3.Thermal Conductance

根据傅里叶定律，在接触面上定义导热率Tcc， 由两个零件之间的热流量由接触热通量Q定义

                                                      Q=Tcc(Tt-Tc)

其中，Tc为接触面的温度，Tt是相应的目标面的温度

理想的零件间接触传热系数假定在接触界面上没有温度降。默认的导热率会根据材料的导热系数和模型尺寸定义一个足够大的接触热导率，使得接触面间的温差尽量小。

但是实际情况下，会存在接触热阻使得两个接触面上产生温度降。如下图。这种温差由于两表面间的不良接触造成，如：表面平面度、接触压力、表面温度、导热材料的使用等多方面因素。

通过定义接触传热系数Tcc来考虑接触热阻的影响，单位为W/m2C，接触热阻越小，传热系数越大，接触面之间的导热效果越好，温差越小。
