ANSYS Workbench接触设置—对称和非对称接触

ANSYS Workbench对称接触和非对称接触适用范围及设置方法

---

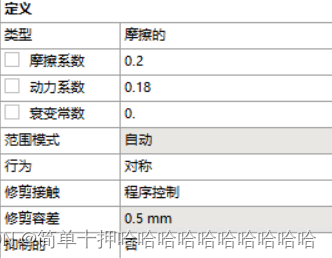

对称接触和非对称接触在ANSYS Workbench中属于接触行为，在接触行为选项（Behavior）中设置。可以将其设置为程序控制（Program Controlled）、非对称接触（Asymmetric）、对称接触（Symmetric）和自动非对称接触（Auto Asymmetric）。该项的合理设置可以提高接触计算的收敛性。

非对称接触定义为所有的接触单元在一个面上，而所有的目标单元在另一个面上的情况。有时候也称为“单向接触”。这在模拟面-面接触时最为有效。但是，在某些环境下，非对称接触不能满足要求。在这些情况下，可以把任一个面指定为目标面和接触面。然后在接触的面之间生成两组接触对(或仅是一个接触对，如自接触情况)。这就称为对称接触，有时也称为“双向接触”。显然，对称接触不如非对称接触效率高，因为要计算两个面。



要求对称接触的情况如下：

•  接触面和目标面区分不十分清楚；
• 二个面都有十分粗糙的网格，对称接触算法比非对称接触算法在更多的面上施加了接触约束条件；
• 需要查看接触面的压力大小时，若设置成对称接触，则两个值都不是正确的压力值，需将两个值相加除以2，或者直接改为非对称接触观察接触面的压力值即为真实的接触面压力值。
• 对称接触的优势在于容易收敛，需要根据实际情况来选择对称或者非对称接触。
