工程现场会使用到很多的工程量，例如压力、流量、温度等，但是这些工程量都是怎么样进行测量的呢？PLC又是怎样处理的呢？

要了解这些，我们需要先了解压力变送器、流量变送器以及温度变送器等这些变送器是怎样工作。

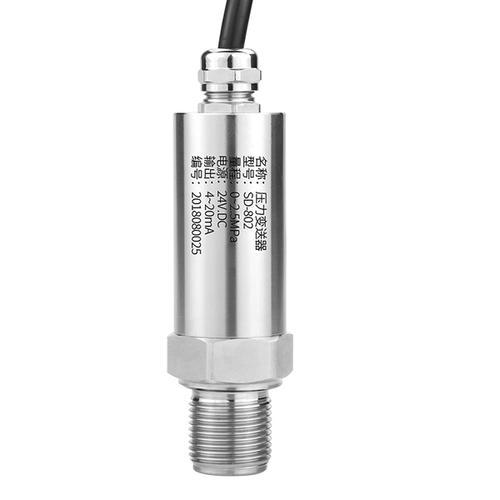

如上图所示，压力变送器是将所测到的压力信号转换为4-20mA电流信号(仅限于本文中，变送器也有输出0-20mA或者是0-10V等)，接入到PLC模拟量输入模块，然后PLC通过编程将4-20mA电信号再转换为现场所使用的工程量。PLC将输入的4-20mA电信号进过A/D转换后，转换成5530-27648之间的任意值，通过PLC模拟量编程将其值成比例转换为工程量。其公式如下：

工程量真实值=(Amax-Amin)/(Imax-Imin)*(AIW-Imin)+Amin

Amax/Amin-------变送器量程最大值、最小值

Imax/Imin---------PLC模拟量上限值、下限值

AIW-----------------PLC采集模拟值

现在，假设AIW的值为11059，压力变送器量程为0-1.6MPa，计算工程量真实值?

工程量真实值=(1.6-0.0)/(27648-5530)*(11059-5530)+0.0

=0.3999638MPa

方法1：通过编写FC程序并在OB1中进行调用，通过PLC模拟试验与计算得到的值相等。

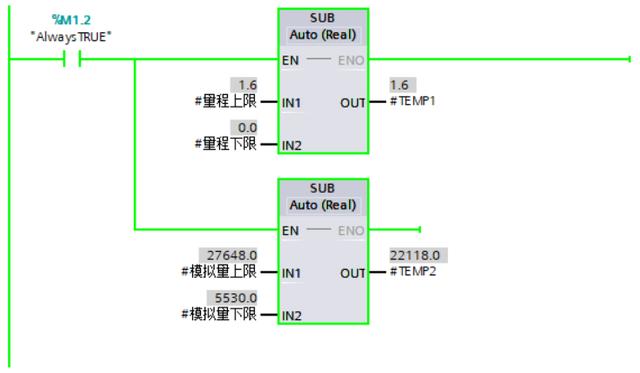

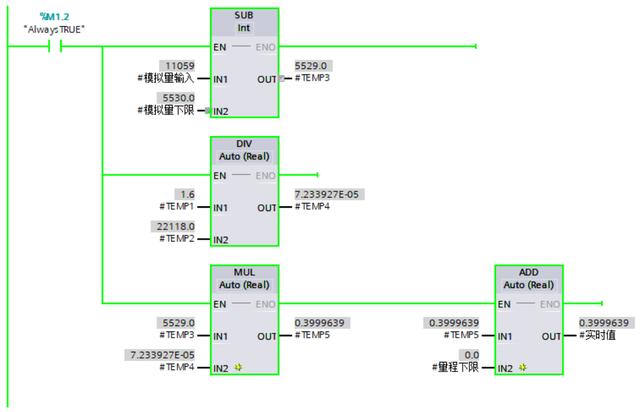

FC程序为：

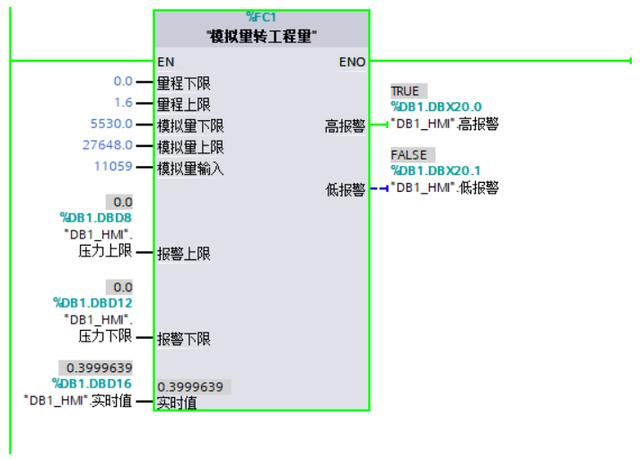

OB1中程序为：

PLC通过编程并模拟实验得出的压力值
