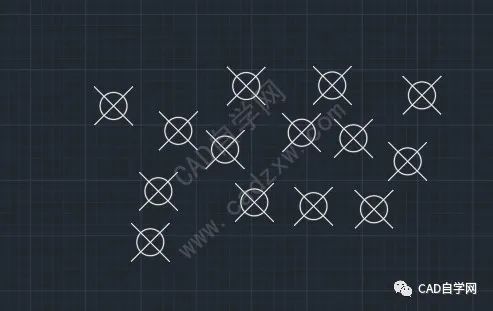

经常有一些小伙伴问，CAD中怎么批量提取坐标点，今天给大家总结三种方法。

方法一：多段线顺序连接并提取。

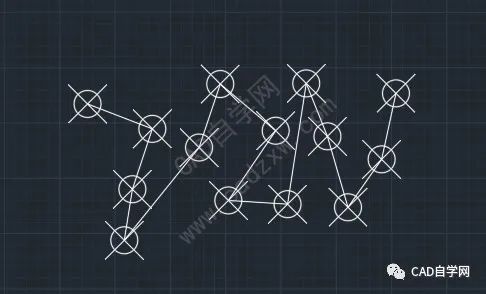

1、多段线pl连接点；

2、li命令提取坐标；

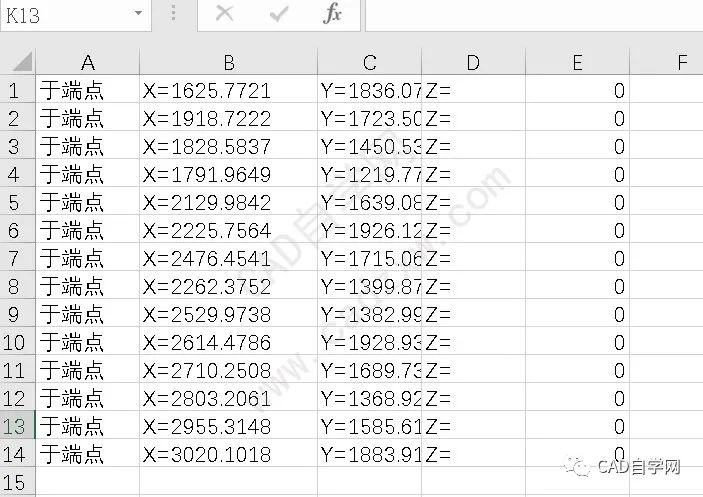

3、将点位粘贴至excel，利用数据，分列，最后改成想要的格式；

方法二、利用数据提取功能

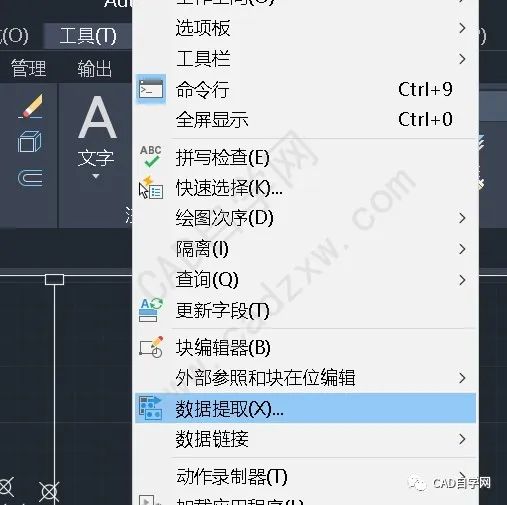

1、工具，数据提取；

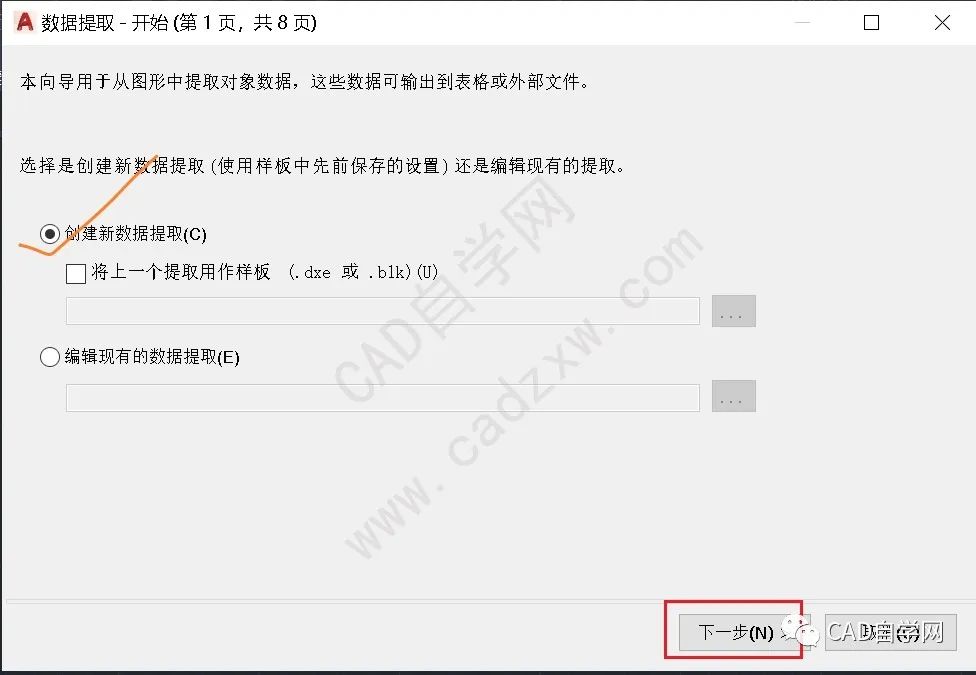

2、选择创建新数据提取，点击下一步；

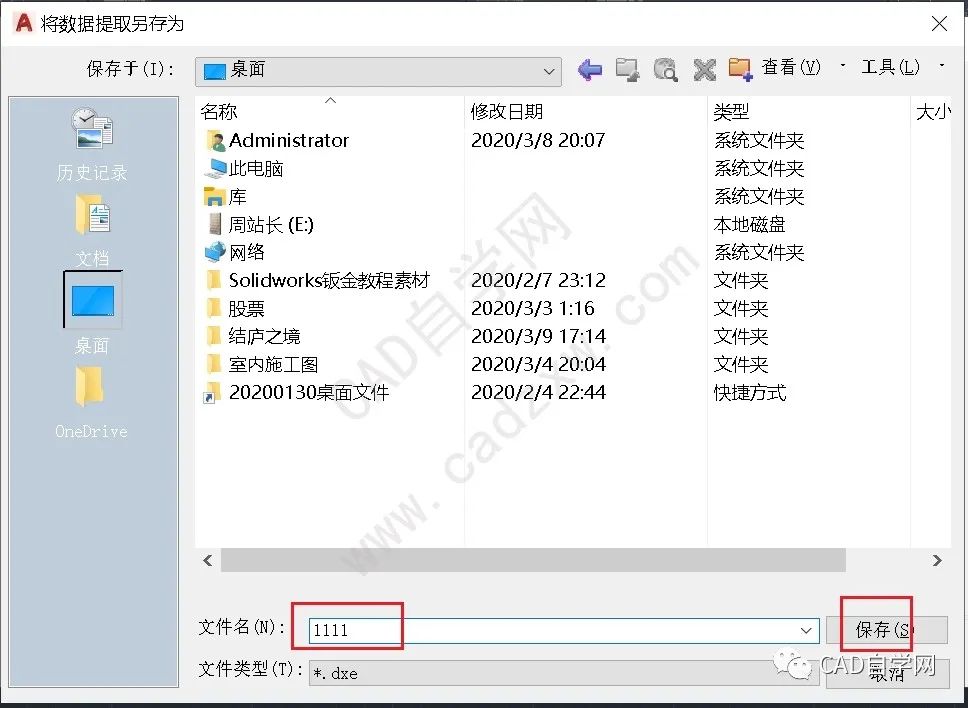

3、随便取个名字，保存；

4、选择图形/图纸集中的包含当前图形，点击下一步；

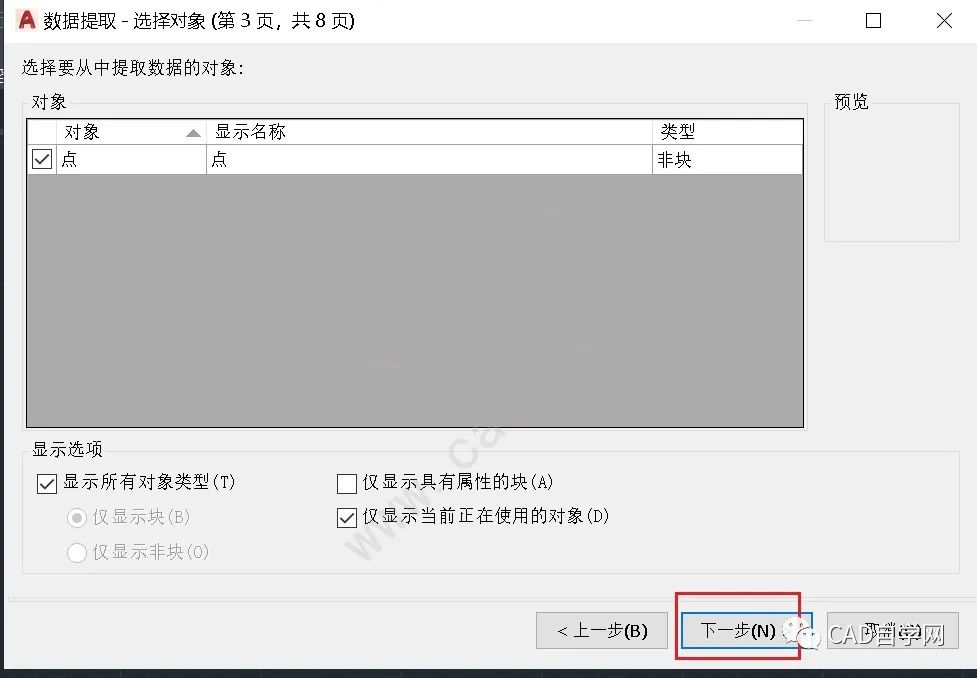

5、选择需要提取的对象，点击下一步；

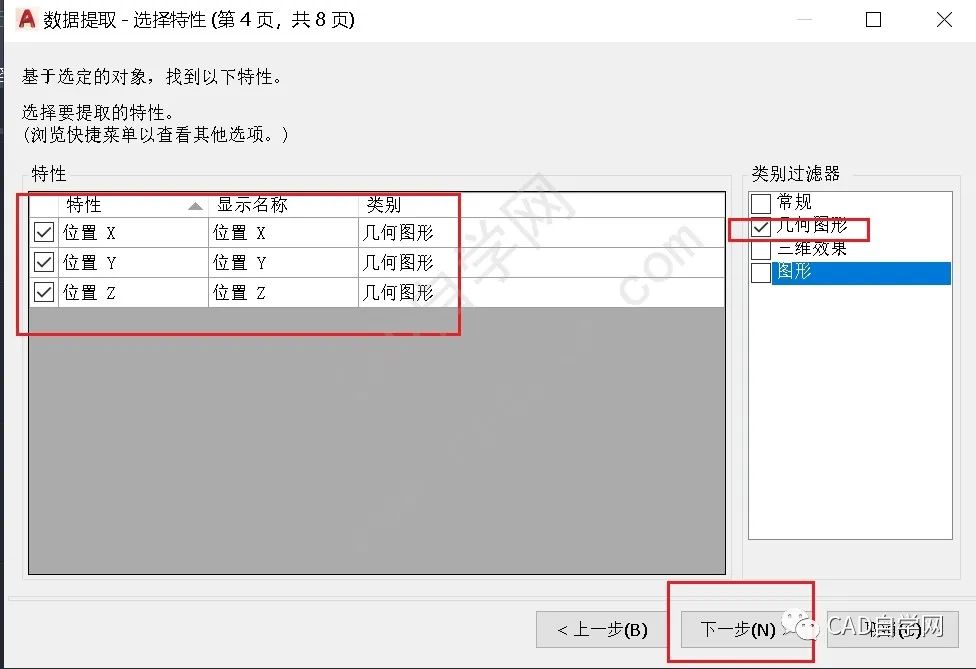

6、勾选几何图形，只保留xyz,点击下一步；

7、下一步；

8、选择将文件输出至外部文件，设置保存位置，点击下一步；

9、完成；

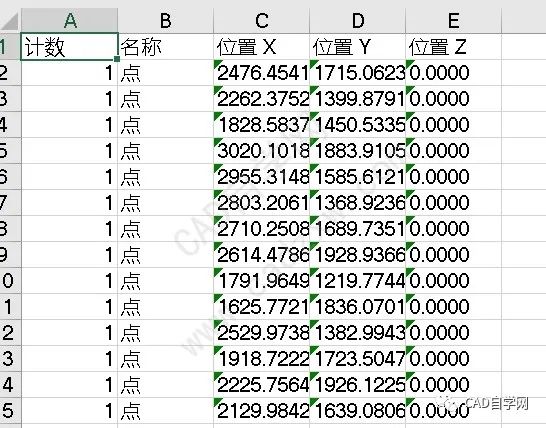

10、打开如图。

方法三：源泉设计插件(当然还有其他插件，这里不再介绍)

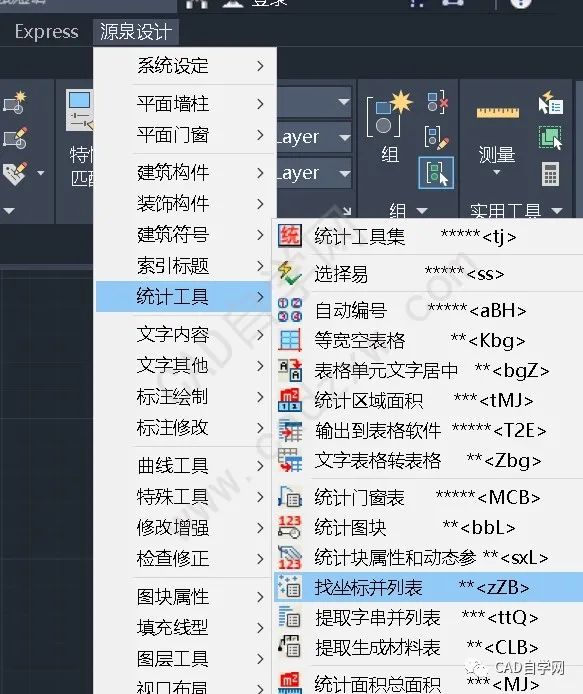

1、点击统计工具，找坐标并列表；

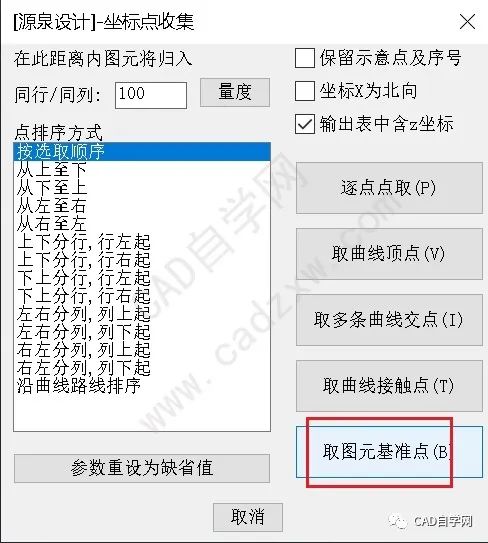

2、按照如图设置，选择取图元基准点，其他设置自行研究；

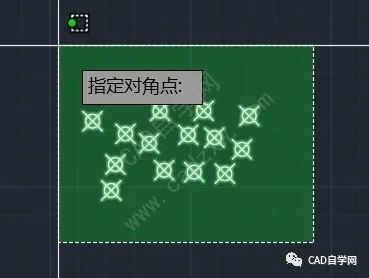

3、框选对象；

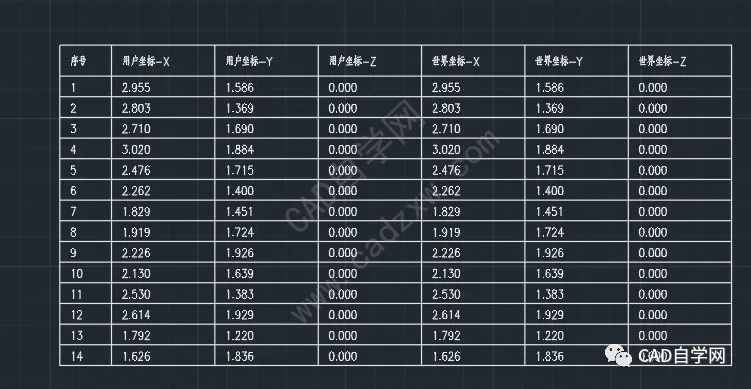

4、指定坐标插入点即可自动生成坐标点表格；

如上就是今天的介绍，各有优缺点，大家根据需求选择即可。
