平行度

平行度是一个表面，中心线/面精确地平行于一个基准。只表示方向，不定位置。平行度是方向公差，这一点需要明确清楚。

平行度可以控制一个表面，中心线、中心面对于基准平行度允许的变化量。

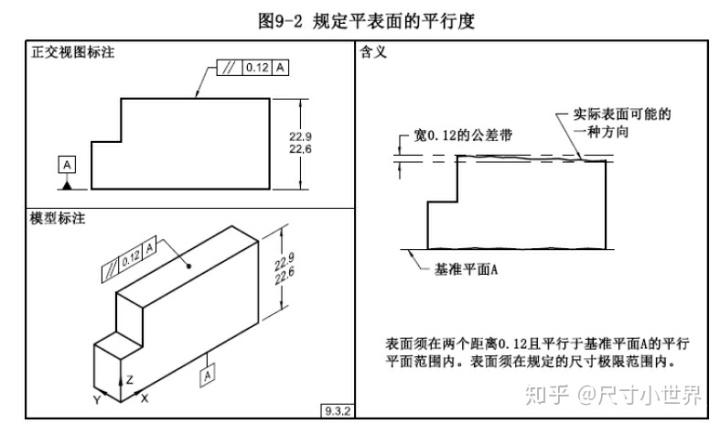

公差带：即基于基准所允许的变化量，可以是两个平行平面或是一个圆柱体。

平行度应用于控制表面或是控制MMC的圆柱体。

平面度

平面度是指一个表面的所有元素都在一个平面上的状态。

平面度控制：限定一个表面允许的不平误差的形位公差。

平面度公差带：两个平行平面，所有元素落在中间。公差带的第一个平面由被控表面上的三个最高点组成，第二个平面是偏离第一平面，控制公差值距离的平行平面。

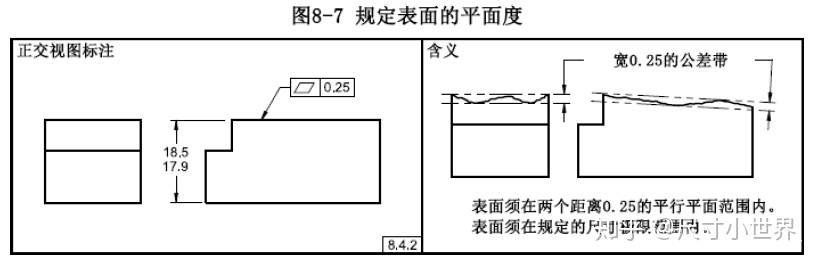

如下图所示，平面度约束表面元素，要求平面度为0.25mm,同时要求尺寸公差为0.6mm,此处可以理解为零件表面的元素的最高点形成的平面和最低点形成的平面距离为0.25mm,同时两个平面需控制在0.6mm尺寸公差的范围内。

若此处未标注尺寸公差，只标注了平面度，可以理解为针对表面的元素的最高点形成的平面和最低点形成的平面间距有要求，整个平面可以同高、同低，具体表面高出多少，或低进多少无要求，变相理解为整个零件的宽度无要求，可以很大，也可以很小，这是平面度无法约束的。

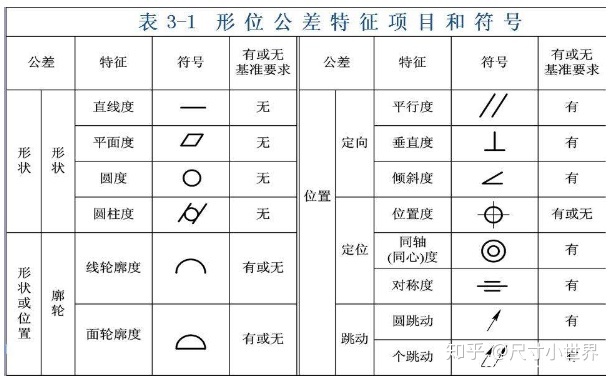

平行度与平面度的区别

1、基准方面：

平面度不带基准，平行度有基准。平面度是形状公差，平行度为定向的位置公差。平行度可以间接的控制平面度。

2、公差方面：

1）平面度的公差带是由两个平行平面组成，第一个平面由被控表面上的三个最高点组成，第二个平面是偏离第一平面，控制公差值距离的平行平面。

2)平行度的公差带：即基于基准所允许的变化量，可以是两个平行平面或是一个圆柱体。

3、应用场景：

1）平面度应用在平面。平面度可基于单位面积应用，以限定在要素的一定区域内表面波动的突变。单位面积的波动可与规定的整体波动组合使用或单独使用。

由于平面度涉及表面面积，应在平面公差的右侧规定单位面积的直径，例如方形区域“25x25”或圆形区域直径“25”，用斜线分开。可使用共享一个符号的多层公差框格（如下图）或多行单层公差框格。

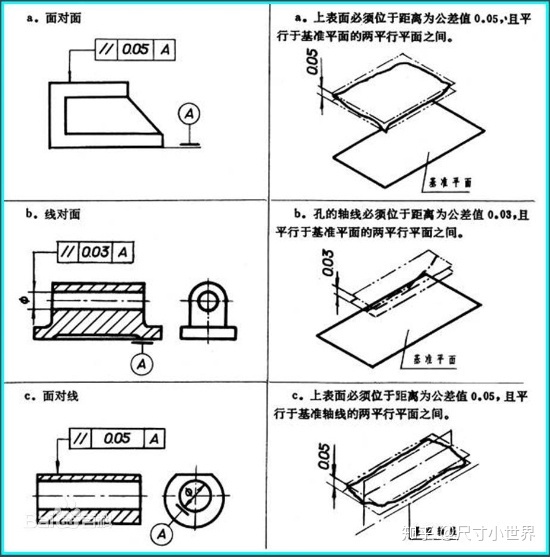

2）平行度可以应用场景：

a、面对面

平行度的公差为所指表面必需位于距离为0.05mm，且平行于基准平面的两平行平面之间。

b、面对线

指平面必须位于距离为0.05mm，且平行于基准轴线的两平行平面之间。

c、线对面

孔的轴线必须位于距离为公差值0.03，且平行于基准平面的两平行平面之间。

任意方向上线对线的平行度公差平行度公差为孔D的实际轴线必须位于直径为公差值0.1mm，轴线平行于基准轴线A的圆柱面所构成的公差带区域内。
