知道焊缝长度如何确定节点板尺寸_如何规范钢结构施工详图制图？

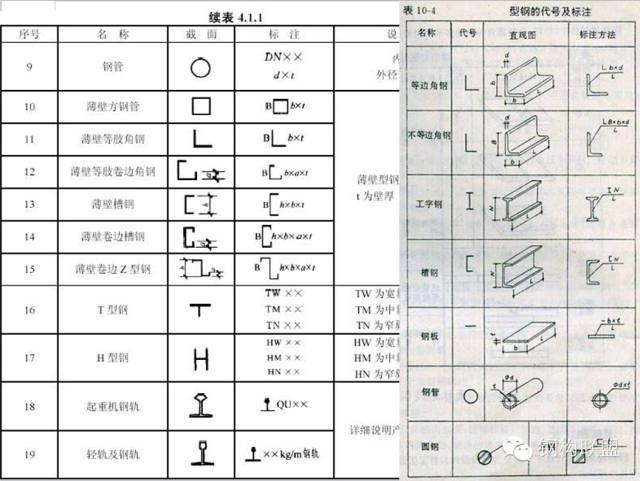

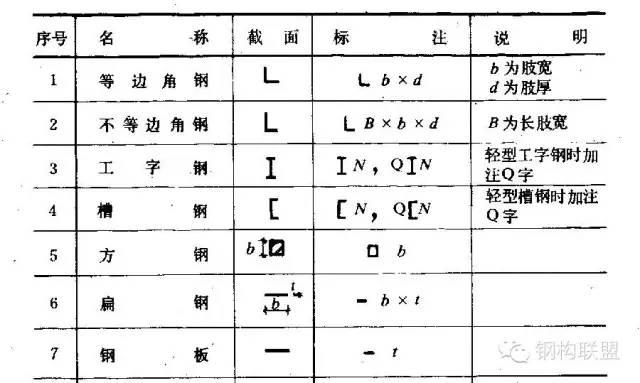

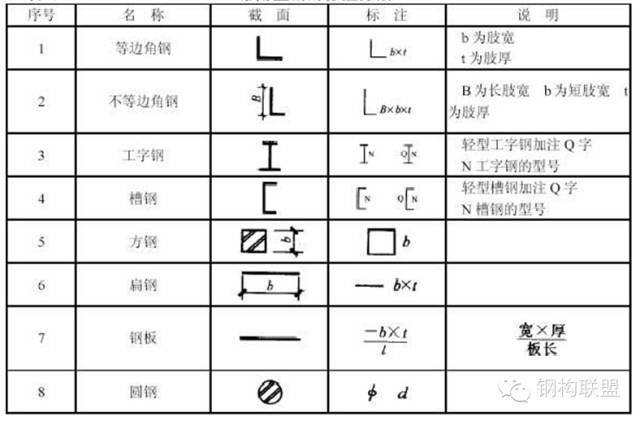

常用型钢的标注方法

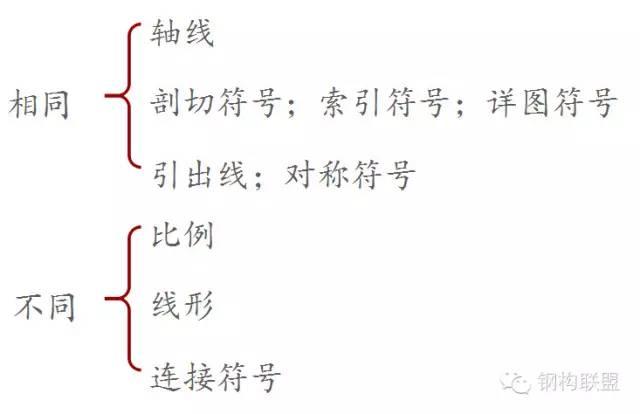

与建筑施工图的异同点

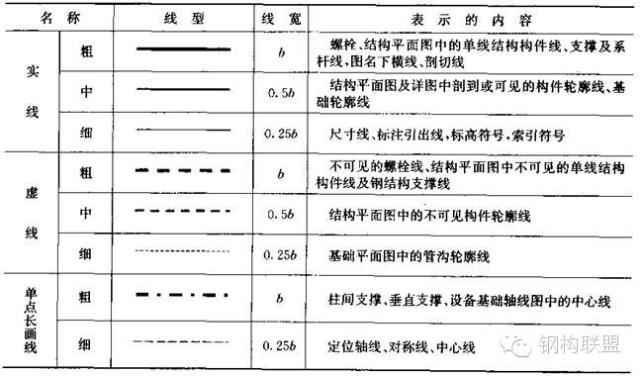

线形

连接符号

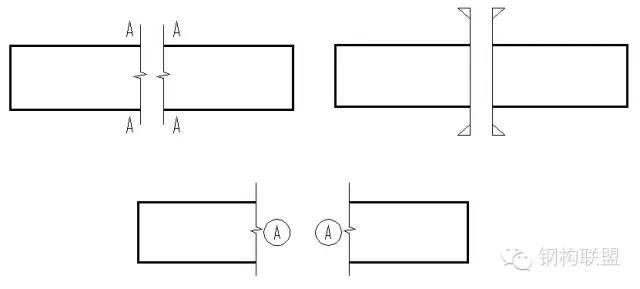

钢结构常用符号

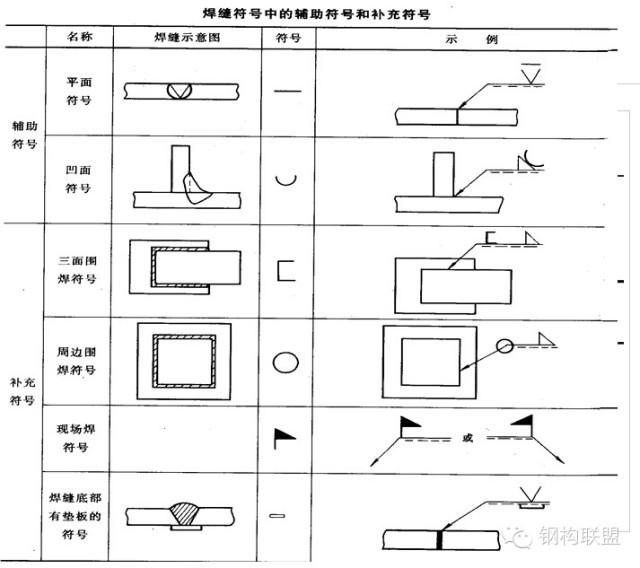

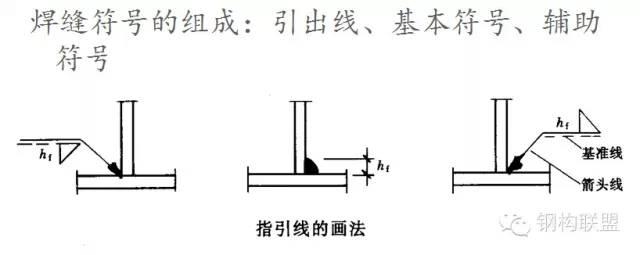

焊缝

焊缝标注的注意事项

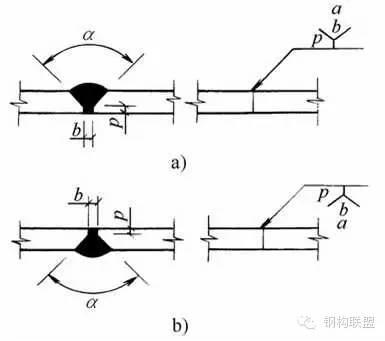

1、当箭头指向焊缝所在的一侧时，应将图形符号和尺寸标注在横线的上方；另一面的焊缝则标注在横线的下方。

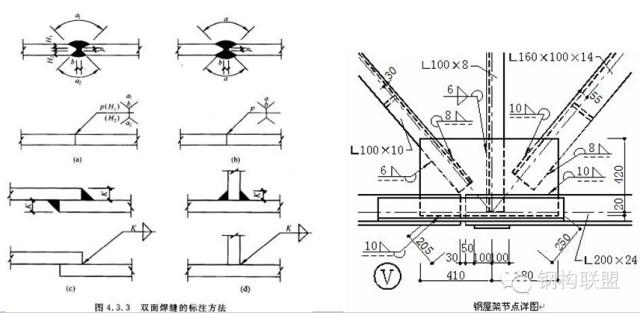

2、双面焊缝的标注，应在横线的上、下都标注符号和尺寸。上方表示箭头一面的符号和尺寸，下方表示另一面的符号和尺寸；当两面的焊缝尺寸相同时，只需在横线上方标注焊缝的符号和尺寸。

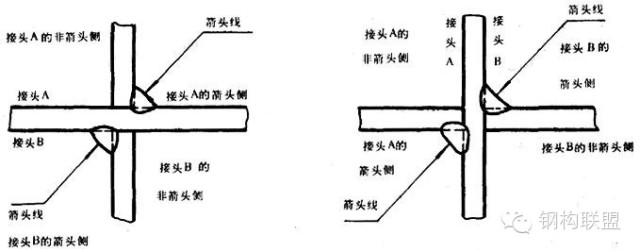

3、3个和3个以上的焊件相互焊接的焊缝，不得作为双面焊缝标注。其焊缝符号和尺寸应分别标注。

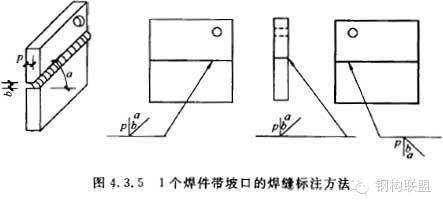

4、相互焊接的2个焊件中，当只有1个焊件带坡口时(如单面V形)，引出线箭头必须指向带坡口的焊件。

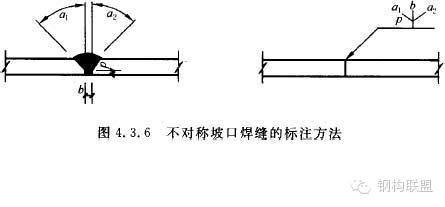

5、相互焊接的2个焊件，当为单面带双边不对称坡口焊缝时，引出线箭头必须指向较大坡口的焊件 。

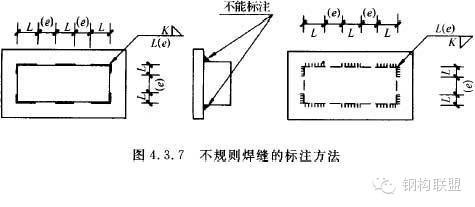

6、当焊缝分布不规则时，在标注焊缝符号的同时，宜在焊缝处加中实线(表示可见焊缝)，或加细栅线(表示不可见焊缝)。

7、相同焊缝符号应按下列方法表示

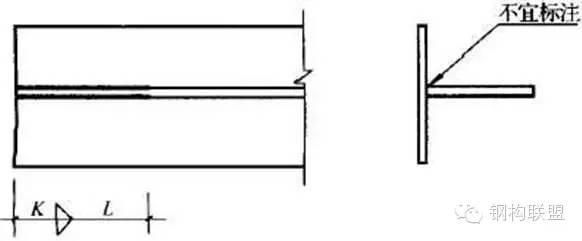

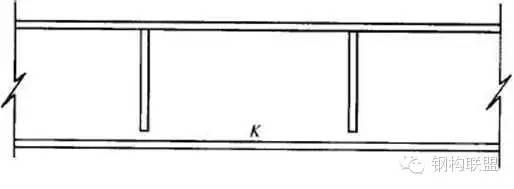

8、图样中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝)，可不用引出线标注，而直接在角焊缝旁标注焊。

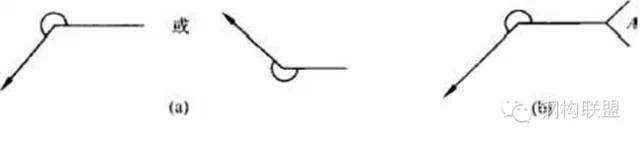

9、局部焊缝

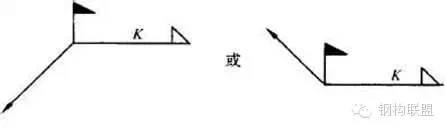

10、现场安装焊缝

11、融透焊缝

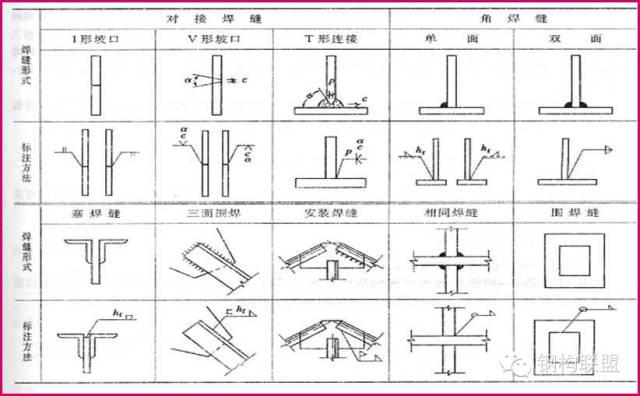

常见焊缝的标注

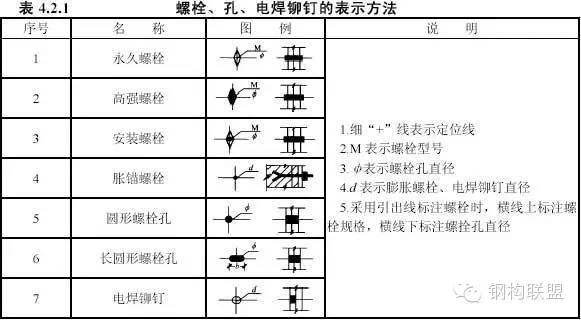

螺栓的表示

螺栓的标注方法

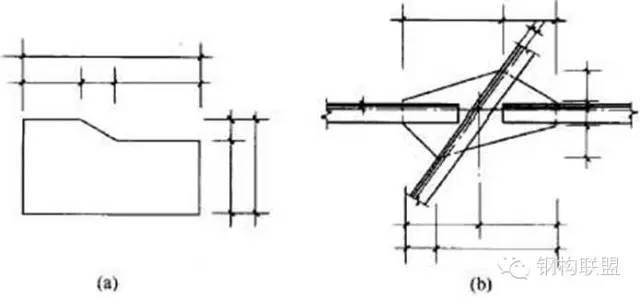

尺寸标注

1、当两构件的两条很近的重心线，应在交汇处将其各自向外错开

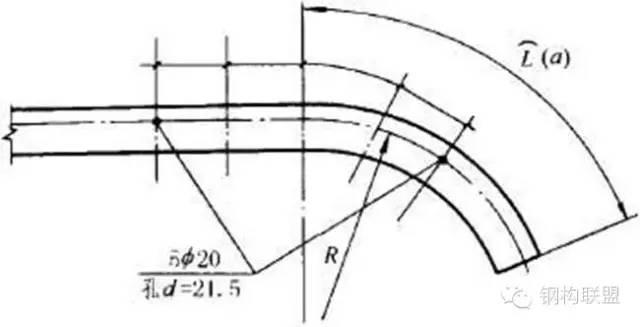

2、弯曲构件的尺寸应沿其弧度的曲线标注弧的轴线长度。

3、切割的板材，应标注各线段的长度及位置

4、不等边角钢的构件，必须标注出角钢一肢的尺寸。

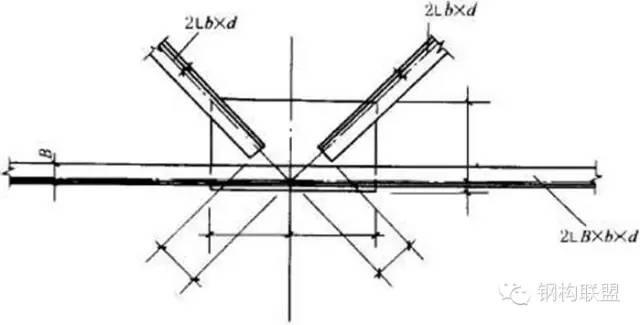

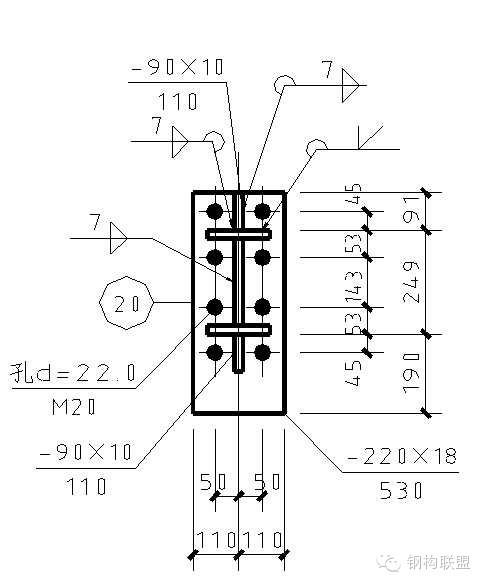

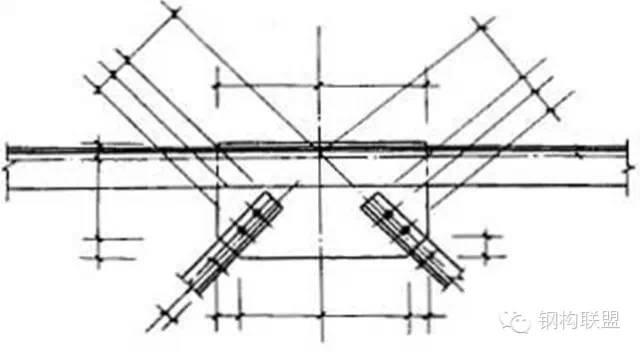

5、节点尺寸，应注明节点板的尺寸和各杆件螺栓孔中心或中心距，以及杆件端部至几何中心线交点的距离。

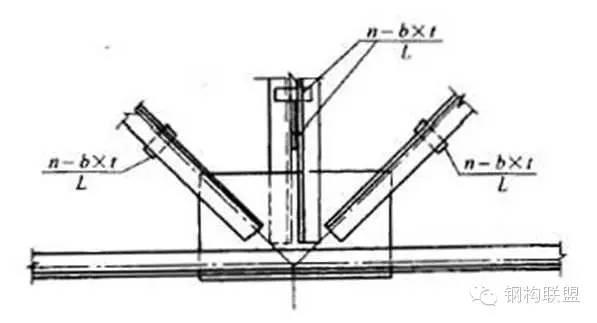

6、双型钢组合截面的构件,应注明缀板的数量及尺寸。引出横线上方标注缀板的数量及缀板的宽度、厚度，引出横线下方标注缀板的长度尺寸。

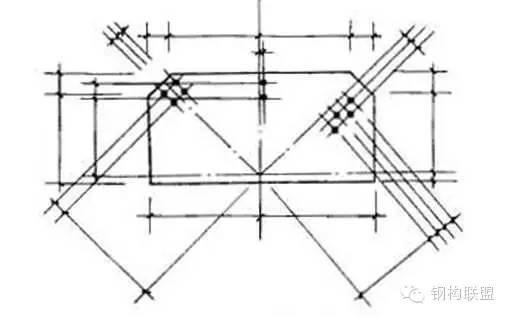

7、非焊接的节点板，应注明节点板的尺寸和螺栓孔中心与几何中心线交点的距离
