我们知道在S7-300 PLC编程调试的时候，可以通过在Step7的变量表中监视和修改变量。那么在S7-200 SMART编程调试的时候，如果我们希望监控某个变量的值或者对其进行修改，应如何做呢？今天这篇文章，我们来谈谈这个话题。

S7-200 SMART使用Step 7-Micro/WIN SMART进行编程和调试，虽然它也提供变量表，但是该变量表的功能是用来给子程序分配形参的，并不具有监控和修改变量的作用。

在Step 7-Micro/WIN SMART中，要对变量进行监控和修改变，要使用“状态图表”。

通过左侧的【系统树】-【状态图表】可以找到已经创建的图表，如下图：

右键单击【状态图表】也可创建新的图表。

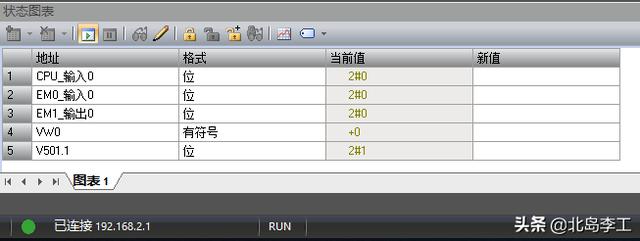

打开状态图表后，可以在里面输入想监控或修改的地址。当然，前提是已经跟S7-200 SMART CPU建立了连接。比如，下面这张图是我监控的I0.0、I8.0、Q12.0、VW0和V501.1的状态：

从图中可以看出，VW0的当前值为0。

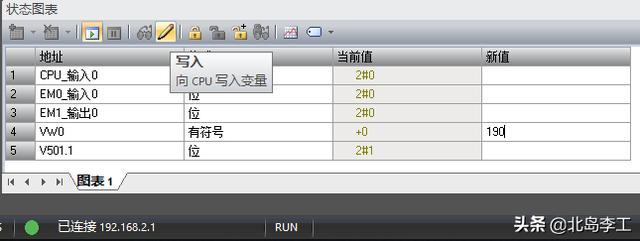

假设需要将其值修改为190，可以在【新值】一栏中输入190，然后点击上面写入按钮(铅笔形状)，如下图：

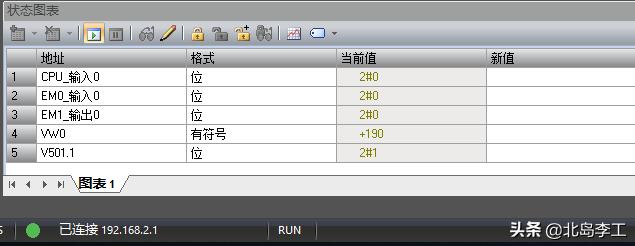

这样，VW0的值就会被修改成190 ，如下图所示：

状态图表中的【锁形】按钮可以对变量进行强制。当变量被强制后，其输出值被强制到某个特定的值，不受程序运行结果的影响。

【开锁】按钮可以解除变量的强制。

好了，关于S7-200 SMART中变量的监控和修改就先介绍这么多。如果你喜欢这篇文章，可以去官网(https://www.founderchip.com/)下载本文PDF版本。
