micro win smart软件使用(200 SMART)

加密

项目密码

POU密码

数据页加密

左侧工具栏–数据块–页面–数据块–数据页（上方工具栏）
功能：数据页无法继续进行编辑（此时无法继续编辑或者重新添加一个数据页进行编辑）

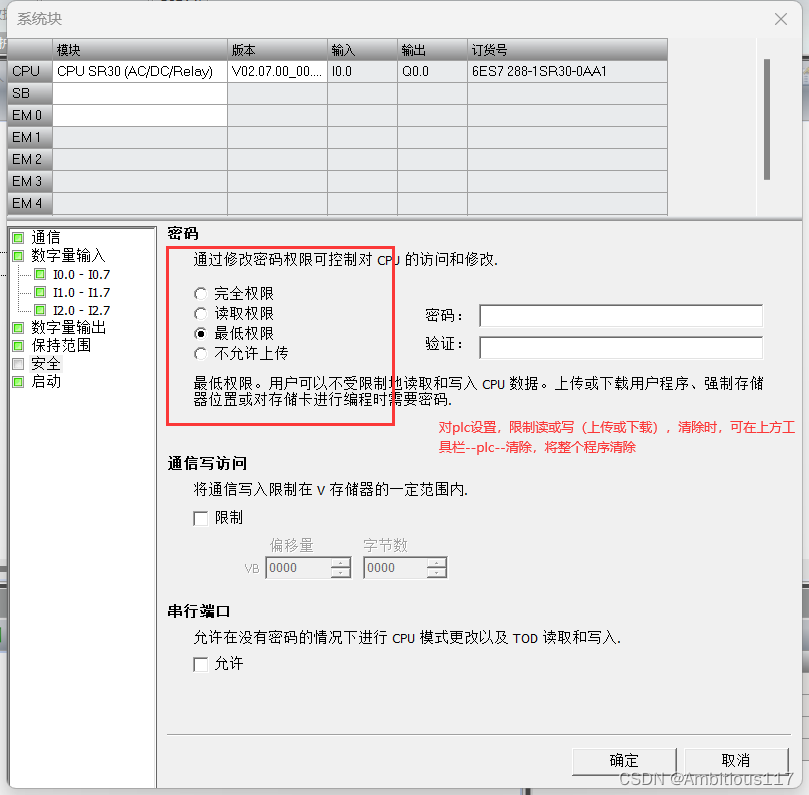

系统块中限制上传和下载（安全）

系统块

配置选错时，可用delete键删除
功能：硬件组态（订货号和地址自动分配好，无法更改）
打开方式：
1、导航栏；2、左侧工具栏 CPU SR20；3、左侧工具栏系统块

CPU：CPU型号
CPU设置

通信

滤波时间设置：滤除干扰信号
脉冲捕捉：对上升沿和下降沿进行捕捉
背景时间：5%最快，50%最长时间（PLC在通信中所占用的时间）

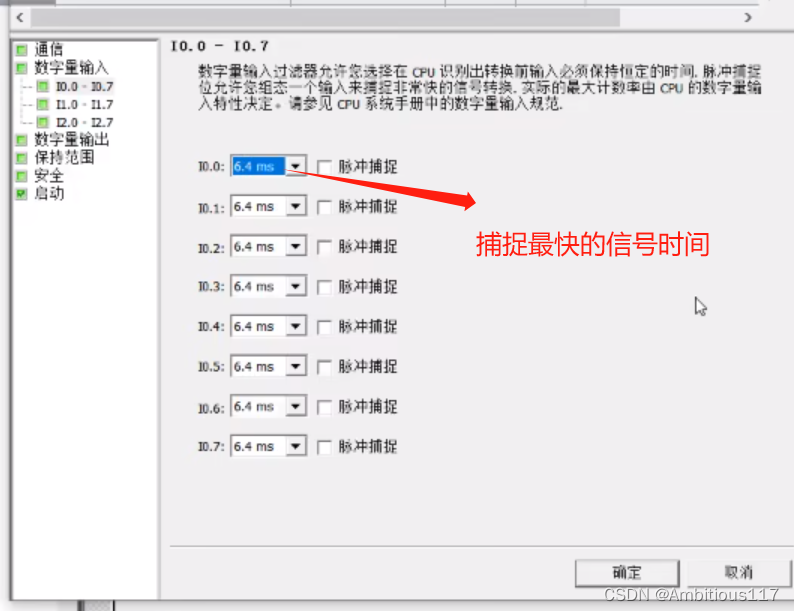

数字量输入

选择6.4ms时，当输入信号时间<6.4ms的输入信号时，PLC便无法捕捉到信号（即一个周期=12.8ms=78Hz）>78Hz的信号，PLC便无法识别，自动过滤

数字量输出

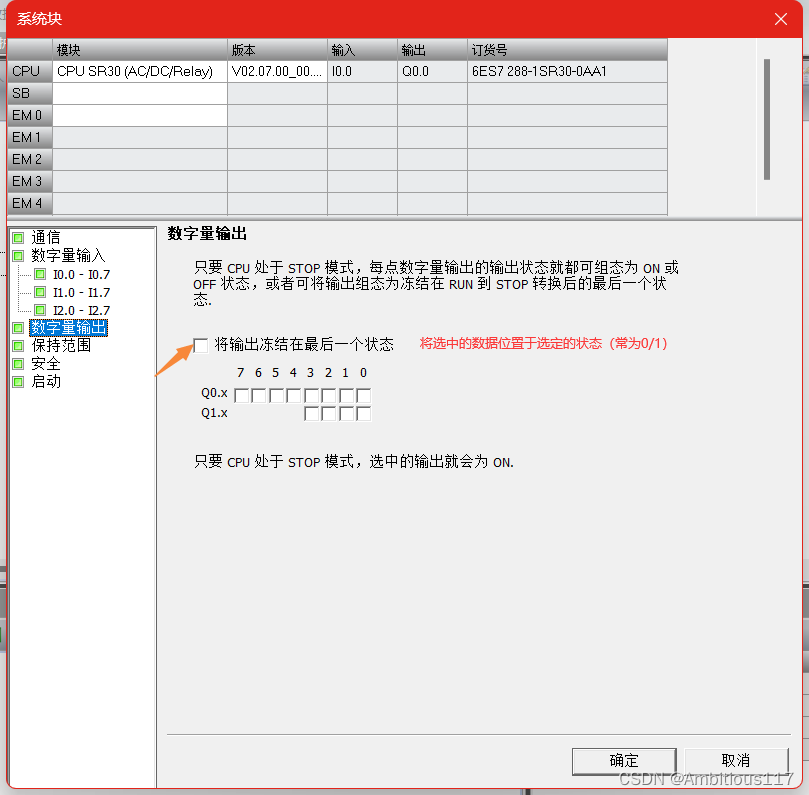

PLC停机后（并非停电），选中的位输出保持不变
将输出冻结在最后一个状态（保持PLC停机前状态）

保持范围

默认都为非保持状态（断电不保持）

安全

通信写访问（触摸屏可访问范围）：与触摸屏连接访问使用

启动

plc断电后，重新开启状态

SB：信号板选择
1、DT04：2输入2输出的信号板
2、AQ01：1个模拟量输出的信号板
3、BT01：电池板
4、CM01：通讯信号板

EM0-EM5：扩展模块

选择输入模块时：
通道0和通道1类型相同
通道2和通道3类型相同

滤波：
对模块转换4个周期后取平均值，采样4次取平均值得到输出数字量

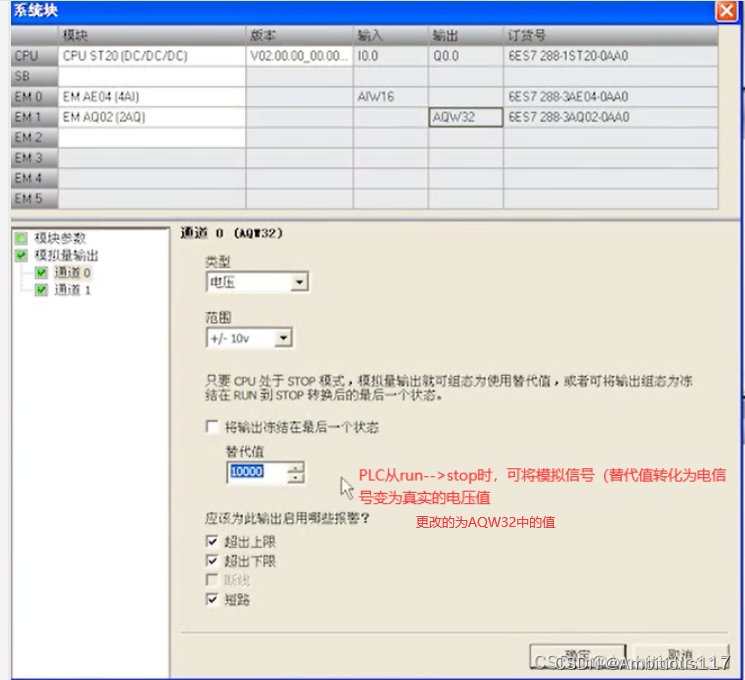

选择输出模块时：

AR02：热电阻模块
AT04：热电偶模块

程序块

int_0：中断程序
一个程序称之为一个POU（包括主程序和子程序）

数据块（赋初始值）

**功能：**在PLC上电运行时，给PLC赋予初始值

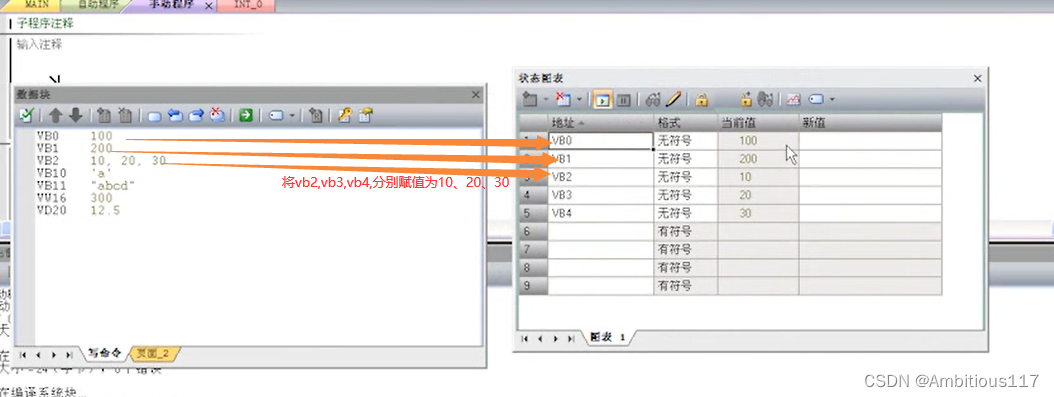

在数据块中写入特定数据后，点击（数据块上方工具栏）下载，然后可在状态图表中查看写入值

交叉引用（地址使用情况）

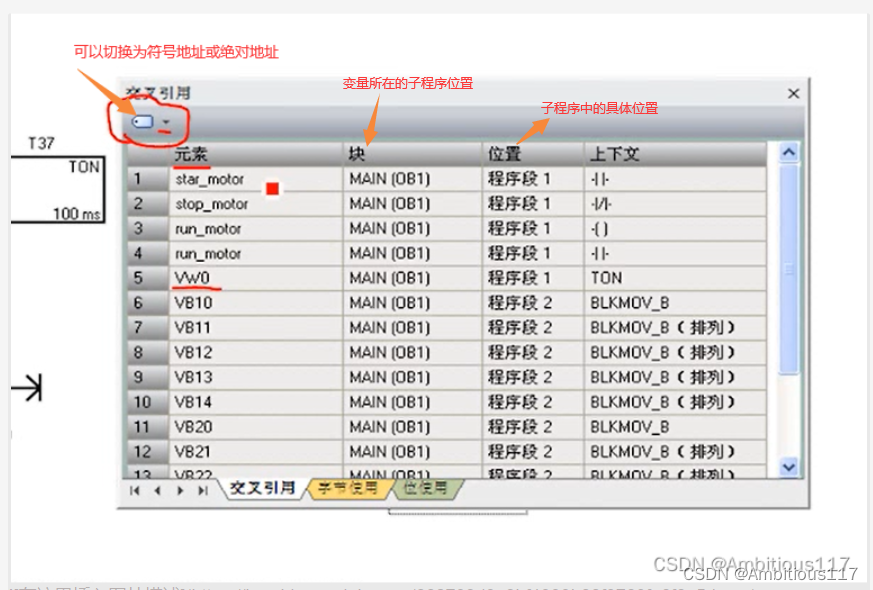

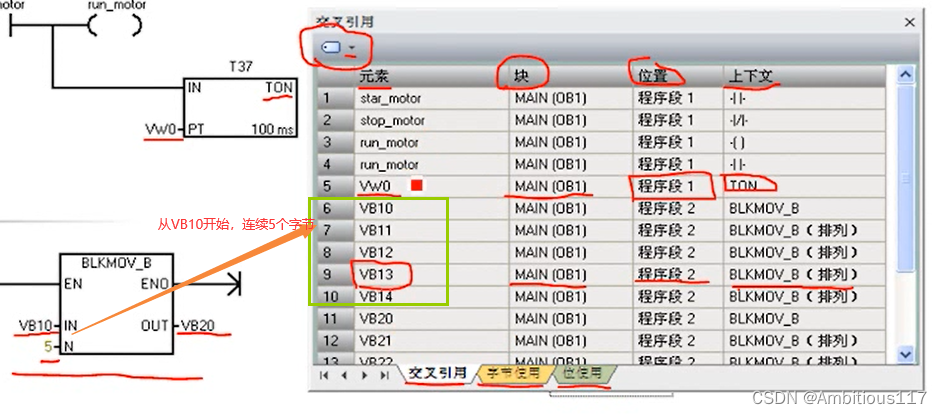

功能：查找程序中变量有无被使用过，地址使用情况（在哪使用了）
元素：所使用的变量（符号地址或绝对地址）
一般情况下，未创建符号表的元素用绝对地址，创建符号表的使用的是符号地址

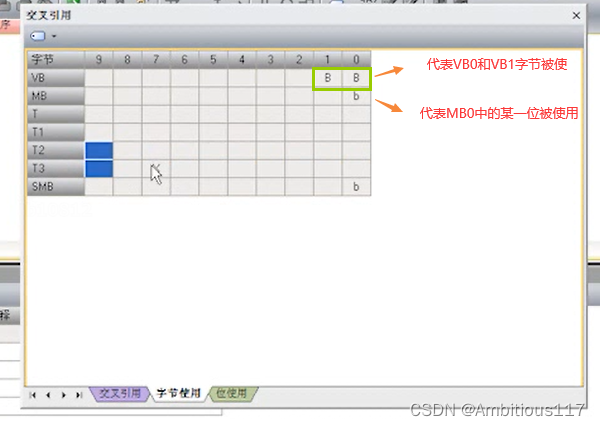

字节使用和位使用

其中“×”代表，没有字节的使用

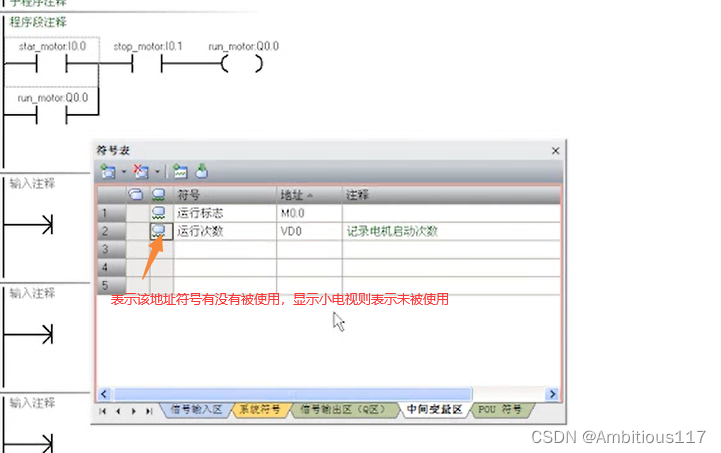

符号表（备注）

注意要将原来的符号表删除掉，才能进行新的备注
smart中的符号表 不可上传和下载

功能：注释地址，该地址的功能
打开方式：
1、导航栏；2、项目树

注意：
起始字符不能是数字，不能包含特殊符号

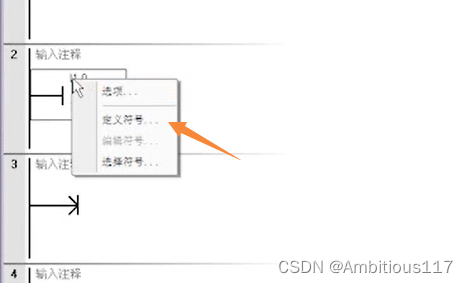

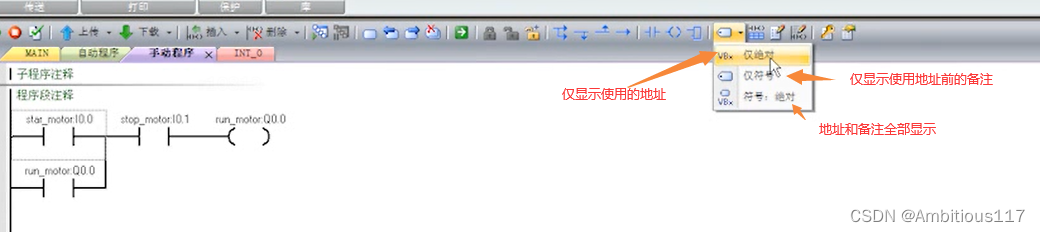

符号表的第一种编辑方式

直接将地址、名称和注释都先分配好

符号表的另一种编辑方式

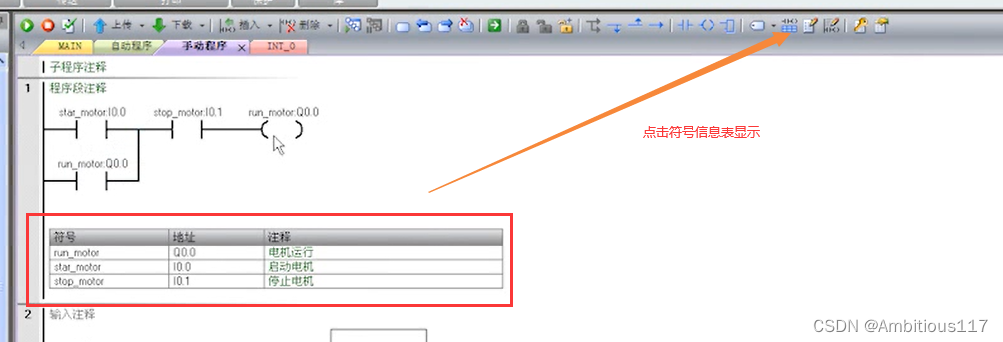

名称、地址、注释、表格也可以在此直接编辑符号表

状态表（监控）

vw：有符号/无符号/16/2 皆可
定时器T：当前值和位状态显示（位/有符号）

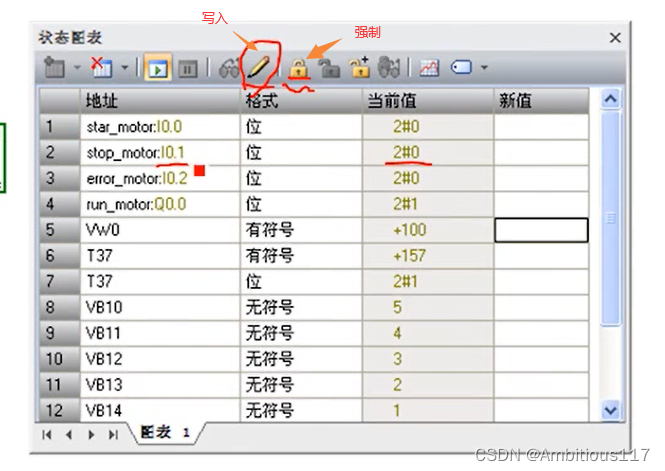

强制：只能对plc输入变量进行强制（i（数字量输入状态）、aiw（模拟量输入状态））输入变量只能进行强制，不能直接写入
写入：vmq存储区进行数值写入

当前值：所监控软硬件或存储区里面的数值
监控数据变化：
输入所要监视的地址–选择相应的格式—点击监视

程序的上传和下载（通信）

网络接口卡：与电脑网卡相对应

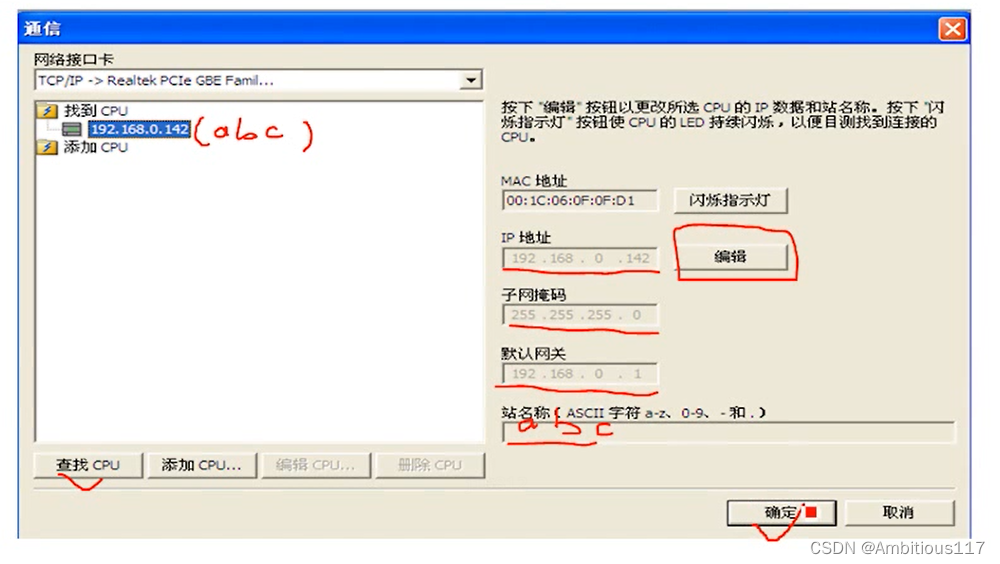

查找CPU

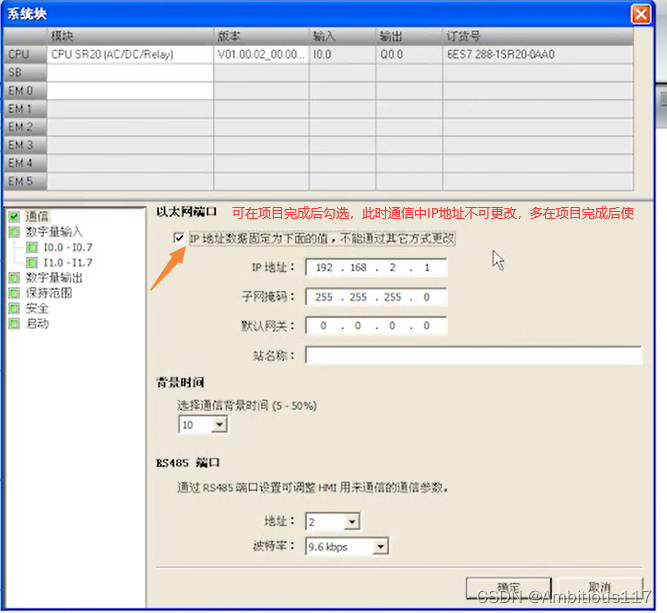

注意：PLC和电脑IP地址应置于同一网段内
更改PLC的IP地址（通信框右侧 编辑）–一般和电脑的IP地址相同（网络连接属性–internet协议 TCP/IP）
ip自动获取时–打开运行（win+r）–输入ipconfig获得ip地址（前3个表示网段号，最后1个表示从机号）

上传：将PLC中的程序上传到电脑软件中
下载：将电脑中的程序下载到PLC中

库的建立和添加

功能：便于重复调用程序，避免重复书写
子程序中做好库程序–创建库–选中子程序–添加（添加进库）–属性（对库的存储进行设置，路径、名称等）–保护（对库设置密码）

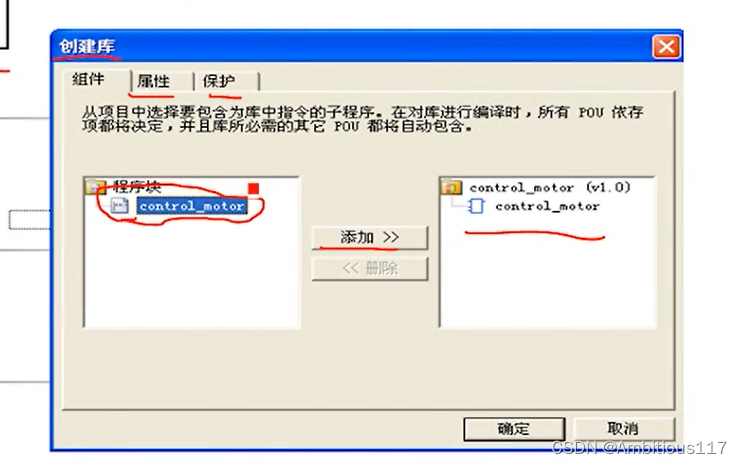

创建库的步骤：
首先编写程序并保存下来—在要使用该程序的文件中打开该程序—项目树 库—右击创建库—将程序添加进去（可在属性中更改文件名和保存路径）
