一.土方

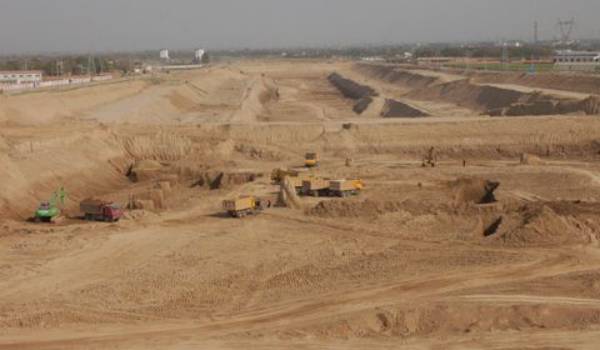

一、土方量计算

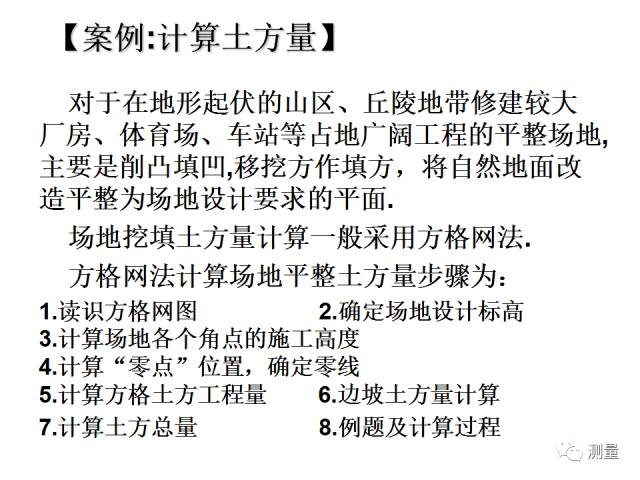

方格网法计算场地平整土方量步骤如图1-1所示。

图1-1 方格网法计算场地平整土方量步骤

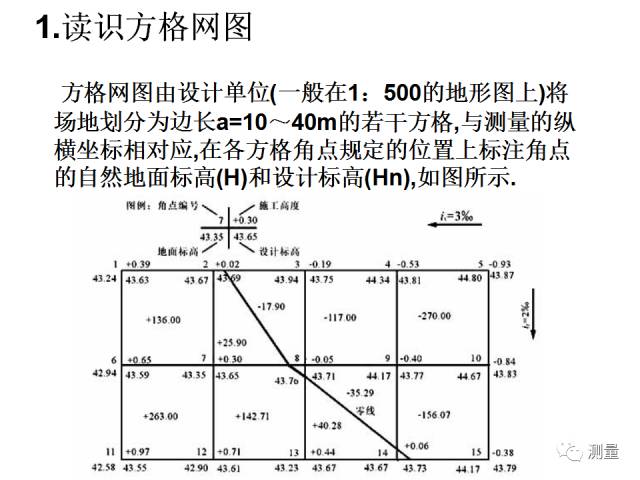

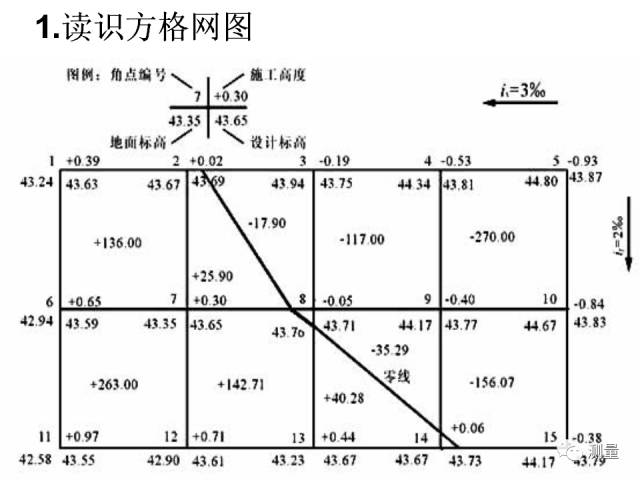

(一)读识方格网图

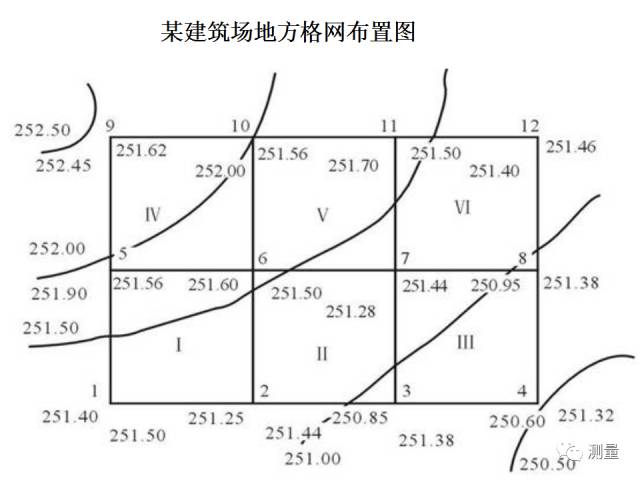

图1-2 方格网法计算土方工程量图

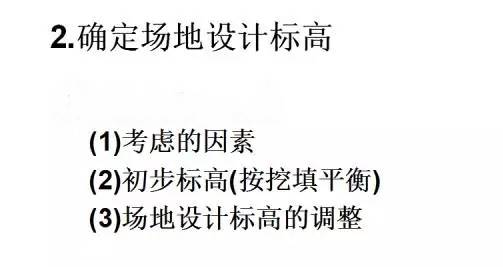

(二)确定场地设计标高

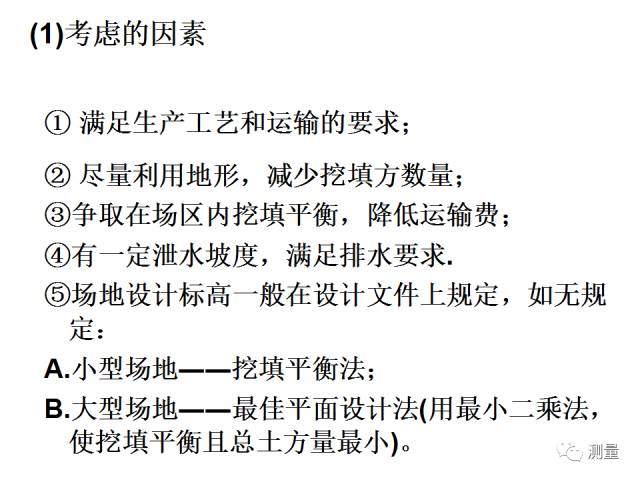

1．确定场地设计标高需要考虑的因素

(1)满足生产工艺和运输的要求。

(2)尽量利用地形，减少挖填方数量。

(3)争取在场区内挖填平衡，降低运输费。

(4)有一定泄水坡度，满足排水要求。

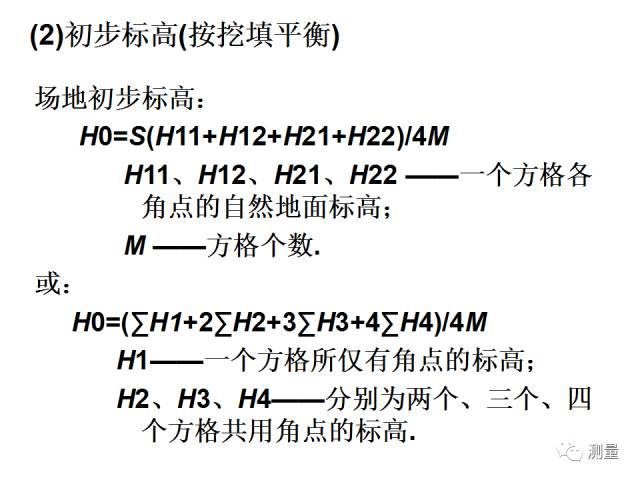

2．初步计算场地设计标高(按挖填平衡)

计算的场地设计标高：

式中，H11、H12、H21、H22 为一个方格各角点的自然地面标高(m)，如图1-3a所示；

M 为方格个数。

式中，H1、H2、H3、H4分别为一个方格、两个方格、三个方格、四个方格共用角点的标高(m)，如图1-3b所示。

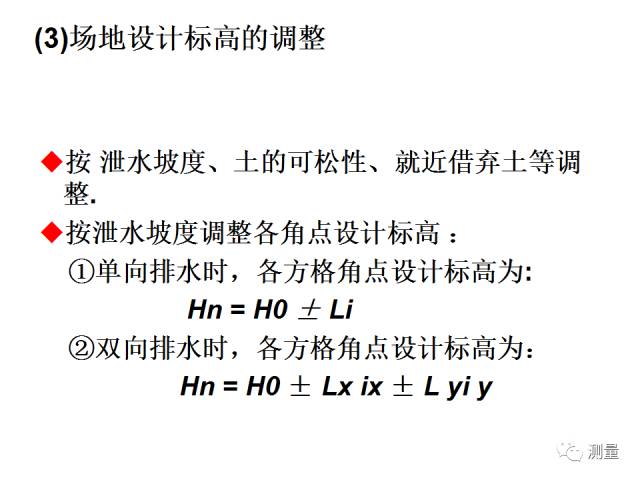

(三)场地各方格角点的施工高度的计算

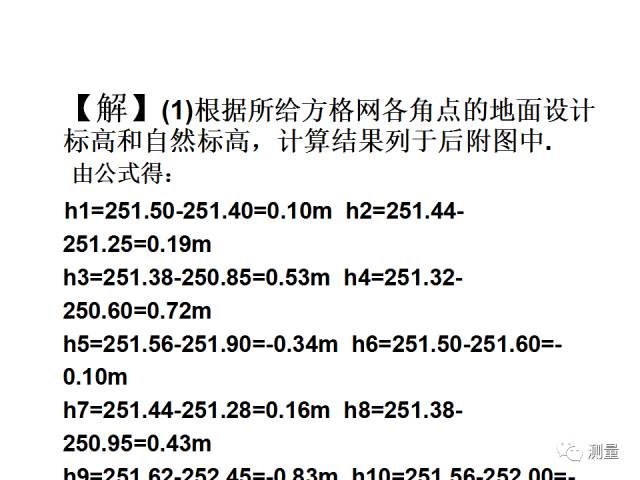

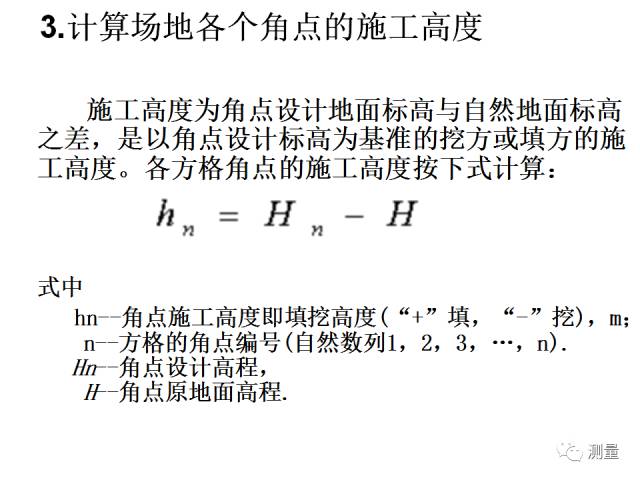

施工高度为场地各方格角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度。各方格角点的施工高度按下式计算：

式中，hn为各角点的施工高度，即填挖高度(以“+”为填，“-”为挖)(m)；

n为方格的角点编号(自然数列1，2，3，…，n)；

Hn为角点的设计标高(m)，若无泄水坡时，即为场地的设计标高(m)；

H为角点原地面标高(m)。

(四)计算“零点”位置，确定“零线”

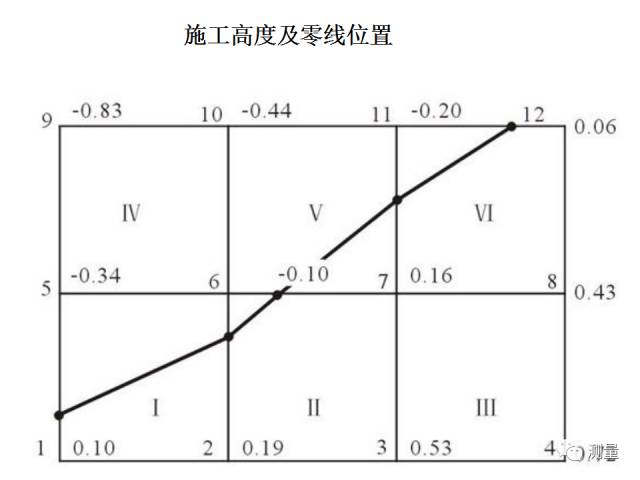

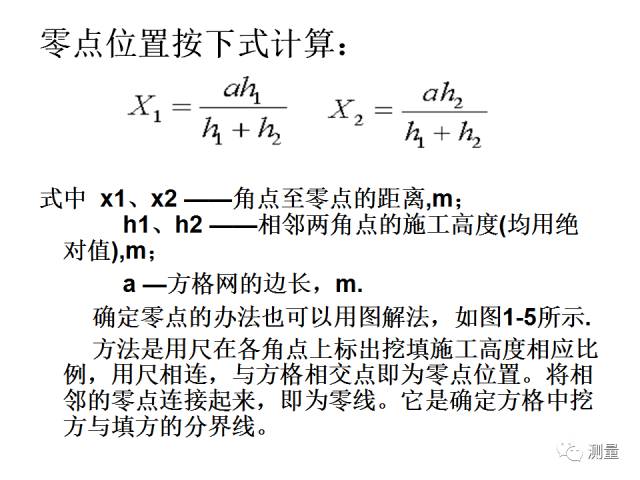

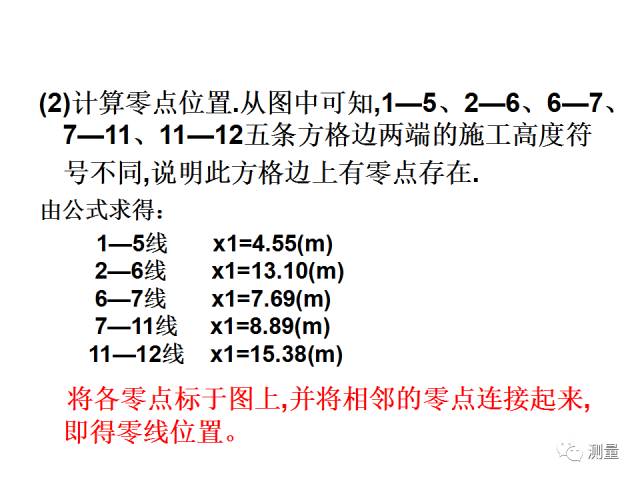

方格边线一端施工标高为“+”，若另一端为“-”，则沿其边线必然有一处不挖不填的点，即“零点”，如图1-5所示。零点位置按下式计算：

式中，x1、x2为角点至零点的距离(m)；

h1、h2为相邻两角点的施工高度(均用绝对值)(m)；

a为方格网的边长(m)。

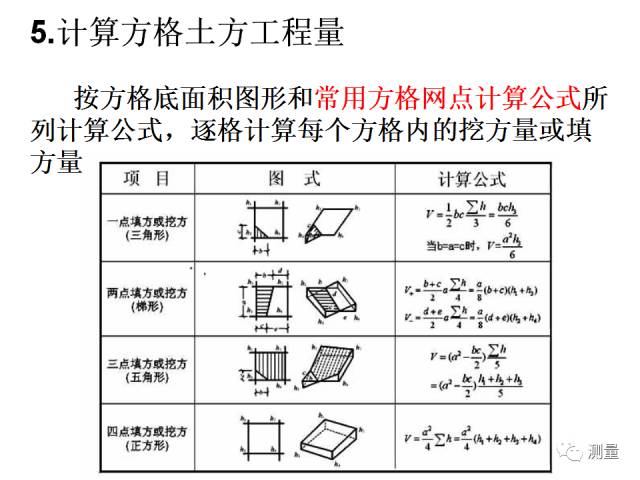

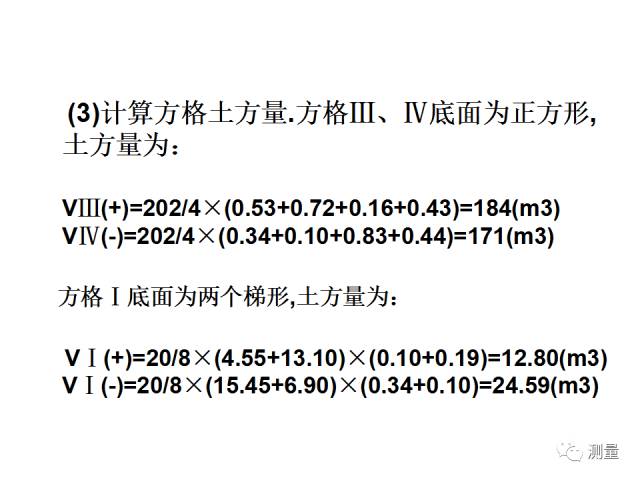

(五)计算方格土方工程量的计算

1．方格的4个角点全为填方或挖方

方格的4个角点全为填方或挖方，如图1-7所示。

其计算公式如下：

2 . 两个点填方，两个点挖方

方格的相邻两个角点为填方，另外两个点为挖方，如图1-8所示。

其计算公式如下：

①挖方部分土方量计算公式：

②填方部分土方量计算公式：

3 . 方格的3个角点为挖方(填方)

方格的3个角点为挖方(填方)，如图1-9所示。

其计算公式如下：

①一个角点部分的土方量：

②三个角点部分的土方量：

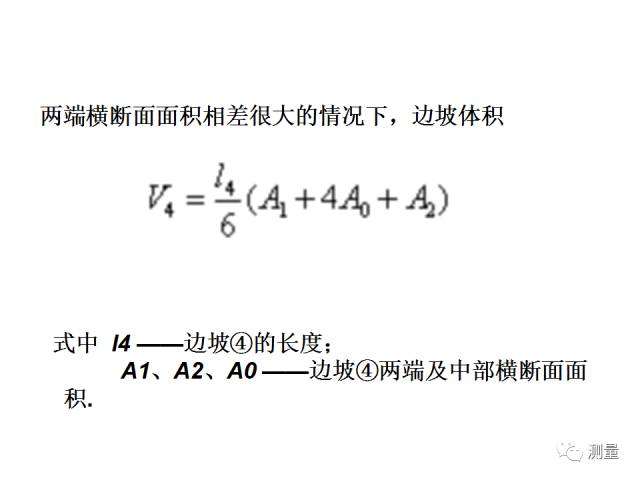

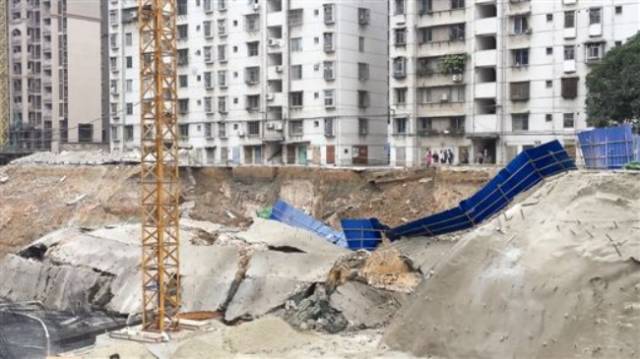

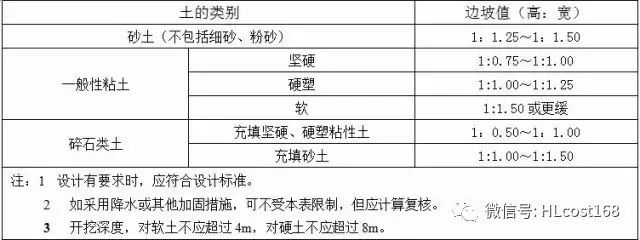

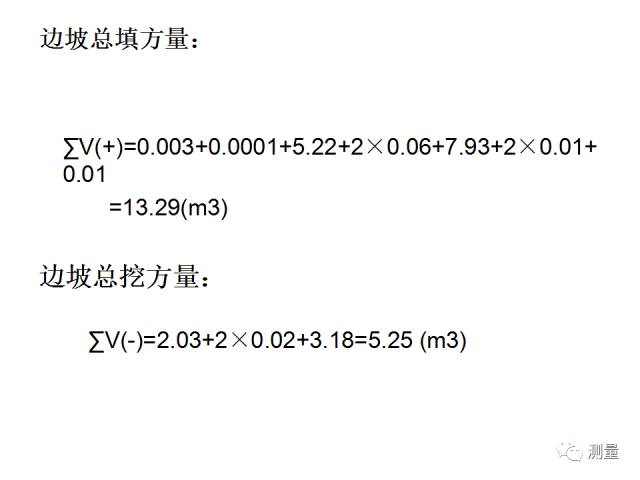

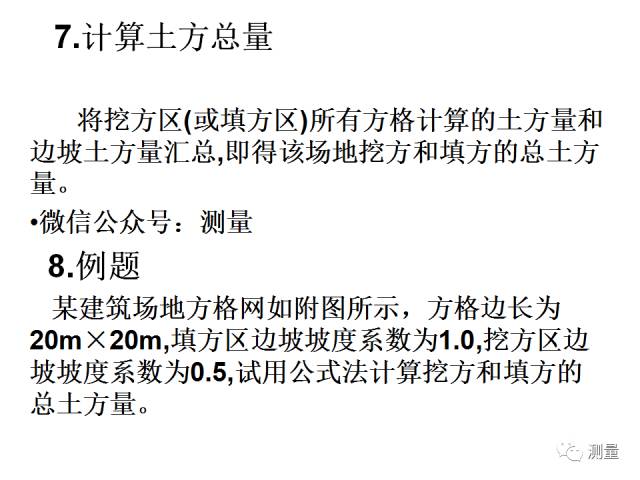

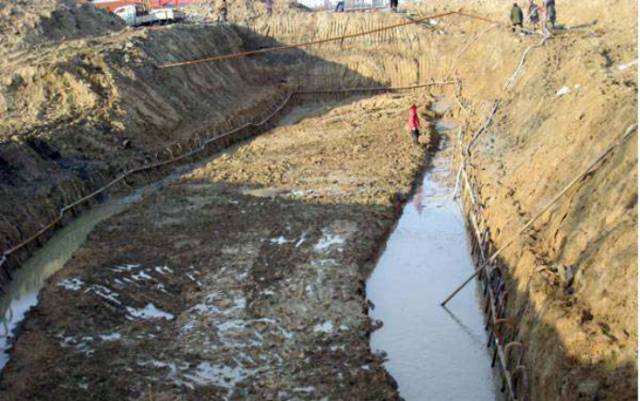

(六)边坡土方量的计算

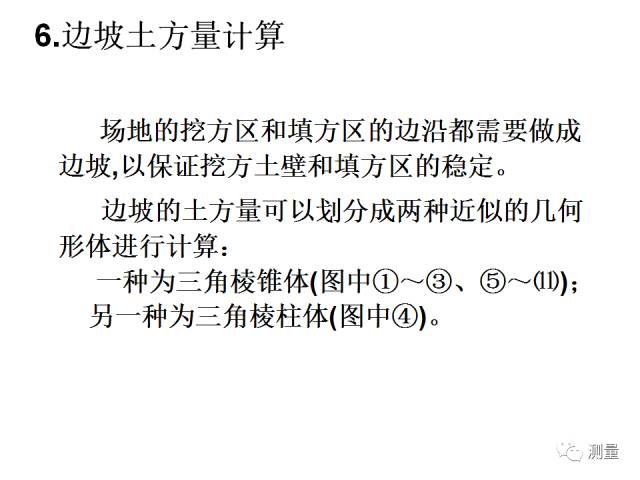

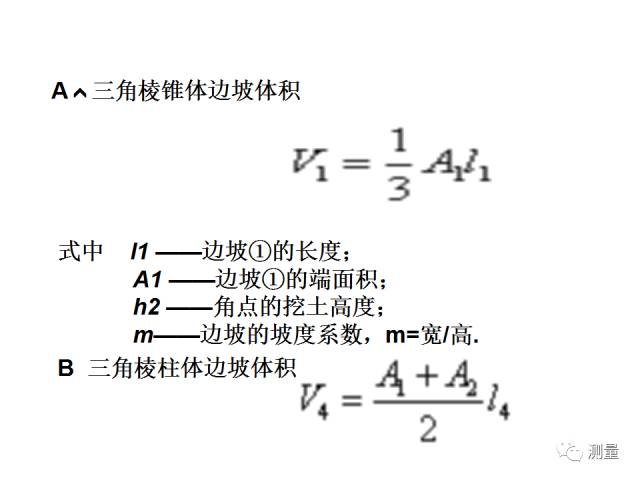

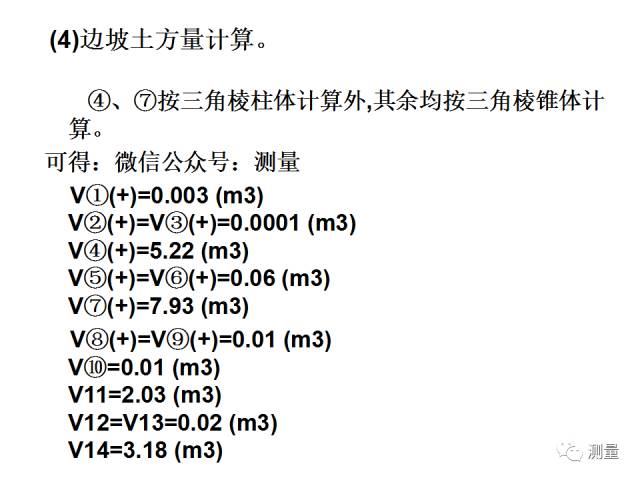

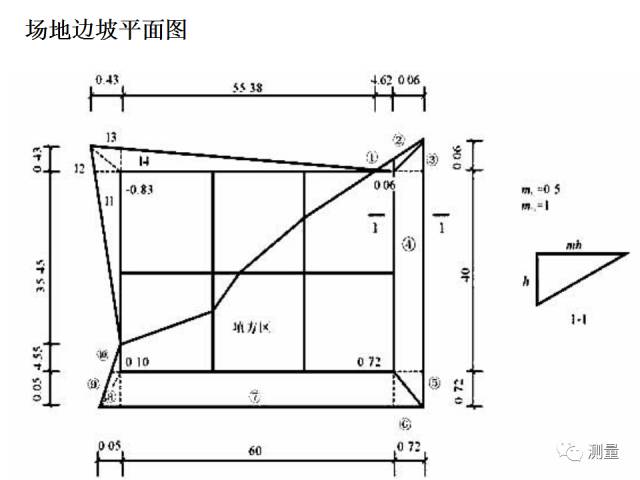

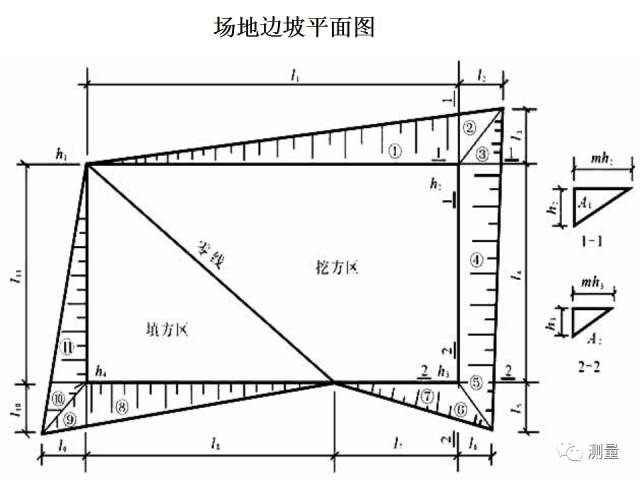

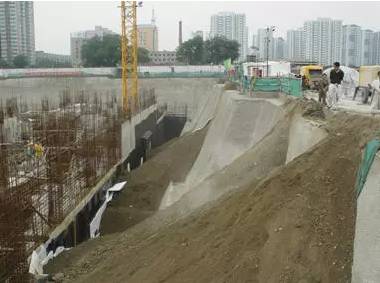

了保证挖方土壁和填方区的稳定和施工安全，场地挖方区和填方区的边沿都需要做成边坡，其平面图如图1-10所示。

二、土方调配

土方调配是土方工程施工组织设计(土方规划)中的一个重要内容，在平整场地土方工程量计算完成后进行。

土方调配的原则：力求达到挖方与填方平衡和运距最短的原则；近期施工与后期利用的原则。进行土方调配，必须依据现场具体情况、有关技术资料、工期要求、土方施工方法与运输方法，综合上述原则，并经计算比较，选择经济合理的调配方案。

调配方案确定后，绘制土方调配图如图1-14所示。

在土方调配图上要注明挖填调配区、调配方向、土方数量和每对挖填之间的平均运距。图中的土方调配，仅考虑场内挖方、填方平衡。A为挖方，B为填方。

二.土方工程施工质量通病案例

物料

采用违规填方土料，不利回填压实，存沉降隐患

粒径过大，不符填方土料试验报告为“素土＂的要求。

石块、垃圾及杂物等破坏周边成品, 如防水层、地下管道等

参考个案/注意事项

注意事项

1. 填方土料试验报告应能明确土壤种类、最大干密度、最优含水率等参数，以作日后分层密实度检测验收基准；

2. 当设计或合同要求先清除淤泥及杂物，现场应保留清晰完整的记录，包括基底验收图片、监理的基底验收记录、基底标高及平面图、淤泥杂物的退场数量记录(如合同有所要求)等。

填方采用建筑垃圾或杂物，不利回填压实，存沉降隐患

违规采用建筑垃圾和杂物代替填方土料。

参考个案

填方土料经筛选后 ， 确保粒径符合要求 ， 并可将垃圾及杂物隔离。

施工

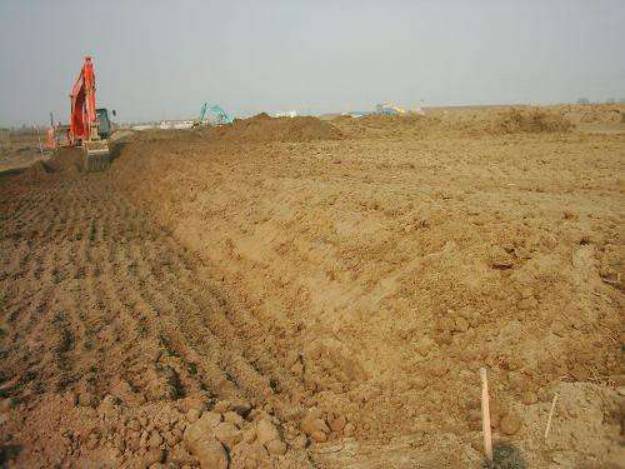

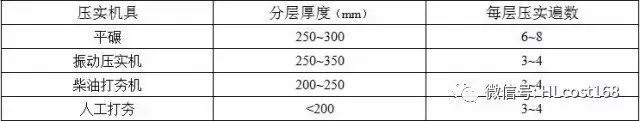

回填土分层厚度过大，影响压实成效，存沉降隐患。

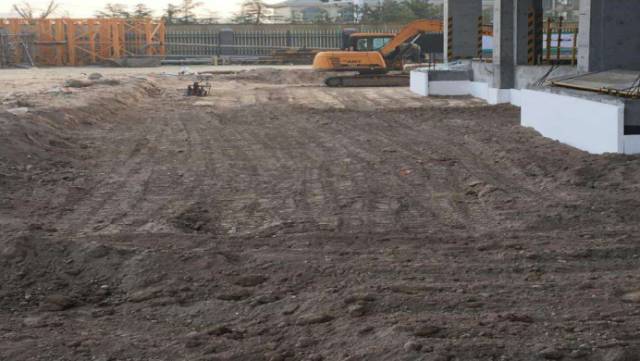

回填土未经分层压实，存沉降隐患。

回填土分层厚度过大，影响压实成效。

参考个案

按分层厚度的规定在现场设立标高线作监控手段。

首层地梁底下无有效回填压实，不利上部结构及周边地下设施的稳定，有下陷开裂隐患。

首层地梁底下无有效夯实且有孔洞。

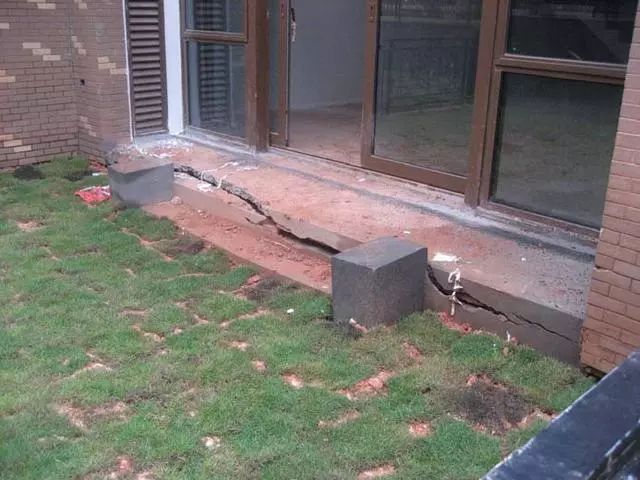

地梁周边回填土出现塌陷现象。

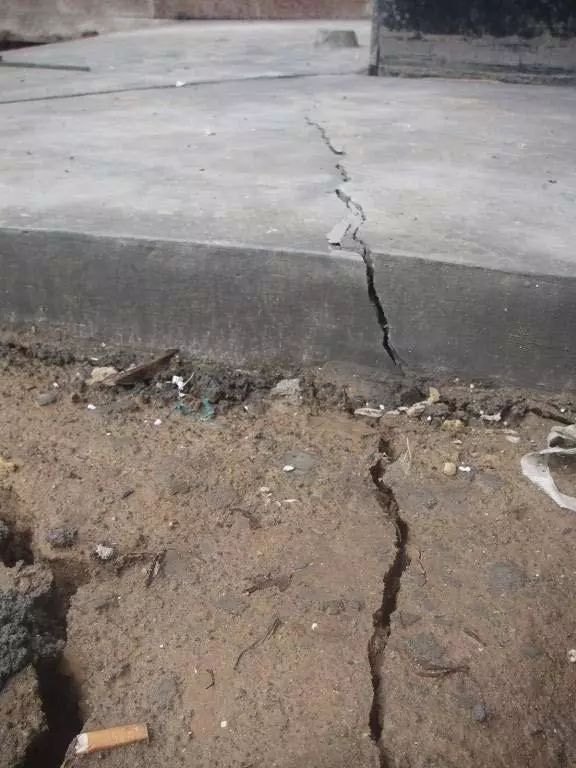

首层混凝土地面多处开裂，打开地面混凝土层下可见有孔洞情况。

规范要求/ 注意事项

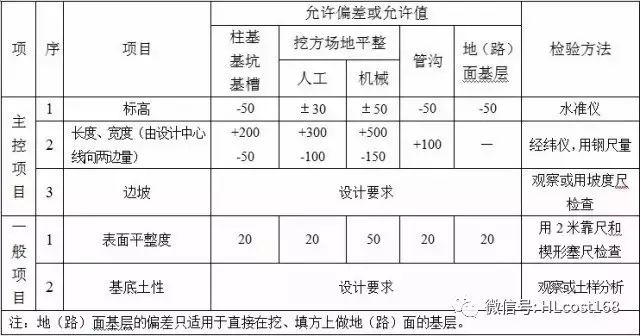

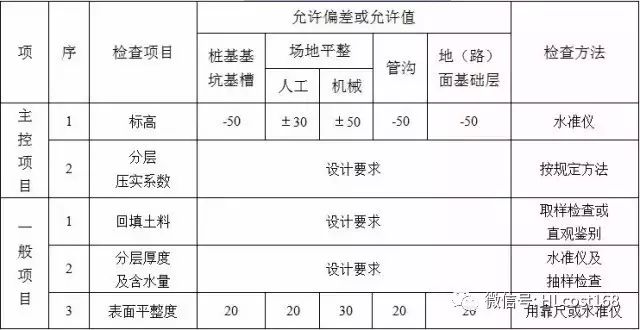

摘自规范 GB50202-2002

注意事项

1. 对地梁底下回填施工方案进行审批，并做施工样板确保回填成效符合要求，预防日后下陷隐患；

2. 对特殊部位，包括机电地下管井等的二次回填，应严格监控施工过程的抽检验证。

砌筑毛石挡土墙的通病，引致结构安全隐患。

毛石挡土墙基础的第一皮石块未座浆

挡土墙体中石砌体有孔洞。

规范要求/ 注意事项

摘自 GB50203-2002

注意事项

1. 自然基础的基底施工过程应严格监控；(注﹕当设计有要求时，应通过检测判定，如地基承载力特征值等)

2. 重点抽查部位，包括基底、砂浆搅拌站、伸缩缝、变形缝、排水/泄水孔、预应力锚索、石方爆破等。

最终检收
