多用电表的原理和使用

1．用途：共用一个表头，可分别测量电压、电流和电阻等物理量．

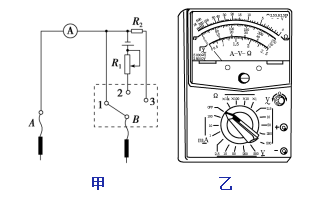

2．最简单的多用电表原理图：如图甲所示，当单刀多掷开关接通1时，可作为电流表使用，接通2时，可作为欧姆表使用，接通3时，可作为电压表使用．

4.外形构造：如图乙所示，表的上半部分为表盘，下半部分是选择开关，开关周围标有测量功能区域及量程．使用前应该调整“指针定位螺丝”，使其指针指到零刻度．不使用的时候应该把选择开关旋转到OFF位置．

4．电流进、出电表的流向

(1)电流挡串联接入电路，电流从红表笔流进电表，从黑表笔流出；

(2)电压挡并联接入电路，红表笔接高电势点，黑表笔接低电势点，电流仍然是“红进、黑出”；

(3)使用欧姆挡时，红表笔连接表内电源的负极，黑表笔连接表内电源的正极，电流仍然是“红进、黑出”．

5.实验

表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零．

3．将红、黑表笔分别插入“＋”“－”插孔．

4．如图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．

5．如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．



6．利用多用电表的欧姆挡测三个定值电阻的阻值，比较测量值和真实值的误差．

7．研究二极管的单向导电性，利用多用电表的欧姆挡测二极管两个引线间的电阻，确定正负极．

8．探索黑箱内的电学元件

电学元件	应用挡位	现象
电源	电压挡	两接线柱正、反接时均 无示数说明无电源
电阻	欧姆挡	两接线柱间正、反接时示数相同
二极管	欧姆挡	正接时示数很小，反接时示数很大
电容器	欧姆挡	指针先指“0 Ω”后逐渐增大到“∞”，且指针摆动越来越慢
电感
线圈	欧姆挡	示数由“∞”逐渐减小到 某一较小固定示数

五、数据处理

1．测电阻时，电阻值等于表针的示数与倍率的乘积．指针示数的读数一般读两位有效数字．

2．如果所读表盘的最小刻度为1、0.1、0.001等，读数时应读到最小刻度的下一位；若表盘的最小刻度为0.2、0.02、0.5、0.05等，读数时只读到与最小刻度位数相同即可．

六、注意事项

1．测量直流电流时，应先把待测电路断开，然后把多用电表串联在待测电路中测量．切忌勿用电流挡去测量电压．

2．在进行测量之前，必须先将选择开关旋至待测量的物理量所在挡位的位置．

3．测量电阻时应注意

(1)测量电阻之前应该先把两表笔直接接触，调整“欧姆调零旋钮”，使指针指向“0”．改用不同倍率的欧姆挡后必须重复这项操作．

(2)测量电阻时两手不能同时接触表笔的金属部分．

4．测量过程中，</
