为进一步规范公司的CAD制图标准，解决计算机资源共享问题，从而进一步提高设计效率，特制定《CAD制图标准》。

1 适用范围

以CAD方式制图的初步设计、施工图设计阶段的设计图纸。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

《房屋建筑CAD制图统一规则》        GB/T 18112-2000

《CAD工程制图规则》                GB/T 18229-2000

《房屋建筑制图统一标准》             GB/T 50001-2001

《建筑制图标准》                     GB/T 50104-2001

《建筑结构制图标准》                 GB/T 50105-2001

《给水排水制图标准》                 GB/T 50106-2001

《采暖通风与空气调节制图标准》       GBJ/T 50114-2001

3  基本要求

3.1 图框

3.1.1图幅与格式

幅面代号	A0	A1	A2	A3	A4
B×L	841×1189	594×841	420×594	297×420	210×297
图框边距c	10			5
A0、A1及A2图框允许加长，但必须按基本幅面的长边(L)成1/4倍增加，不可随意加长。其余图幅图纸均不允许加长。同一工程项目，各专业所用图幅，除目录和材料表外不宜多于两种。

3.1.2标题栏

现代设计集团及各子分公司设计资质的设计图框应制作成标准图块。标准图框中的标题栏应具备更改区、签字区、设计单位及项目名称和代号区等，并作为统一标识不得随意修改,当需要修改使用时必须由集团或各子分公司技术管理部门批准。

3.1.3文件名

各专业CAD图纸文件名一般应采用中文书写，且与自然图纸张数相对应，并用以下规定格式：“图别图号—图名”例如：结施2-基础平面图，结施1XX-基础平面图等；

当从事合作设计，文件名需要使用英文书写时应设“专业码—图名主组码(—图名次组码)—序号”引导。例如：建筑专业一层平面图A—F—1，其专业码为建筑“A”，主组码为平面图“F”，序号为1；各专业英文图名列表见附录一。为直观起见，允许在专业码后直接采用英文全称及图纸序号，例如：A—Floor1。

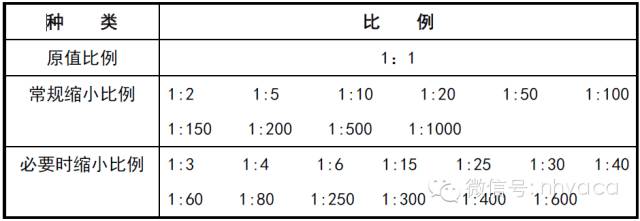

3.2 比例

3.3 字体

3.3.1字高

1、图面字高应严格采用2.5、3.5、5、7、10、14、20mm等七类字高，高宽比设定为0.7；

2、汉字字高应不小于3.5 mm，英文字符与数字高度应不小于2.5mm；

3、一般情况下A0、A1号图纸的图签中图名采用10mm字高，A2、A3号图纸的图签中图名采用7mm字高；

4、图纸中图面表达部分的图名宜采用7mm及以上字高，设计说明部分采用5mm字高，图中文字标注或引注采用3.5mm字高，尺寸标注采用2.5mm字高。

3.3.2字间距及行距

字间距宜使用标准字间距，行距宜采用1.5倍行距。

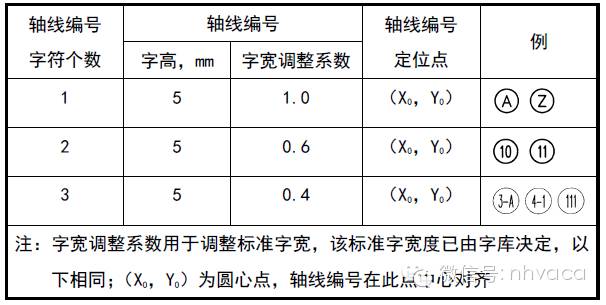

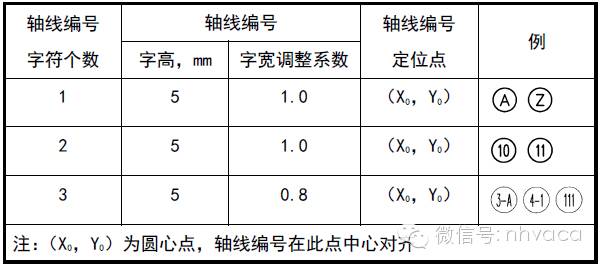

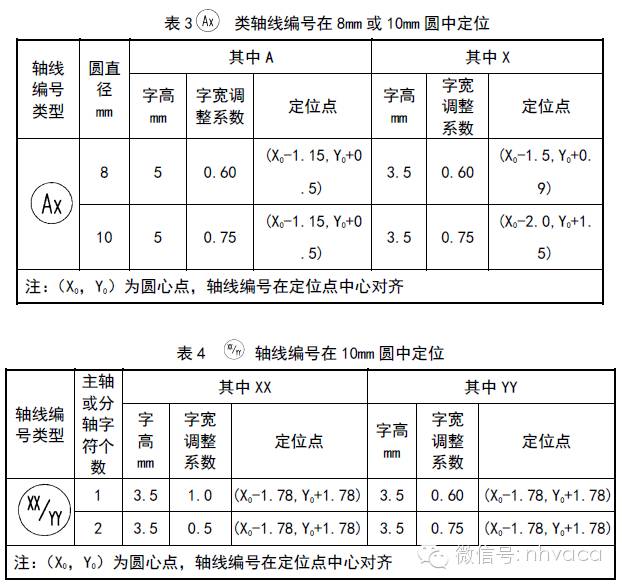

3.3.3字体

标准图签内及说明的字体应由集团或各子分公司统一选定，如华东院为统一选用HZS(长仿宋体)，使用字体类型STYLE定为ECADI(hzs.shx，hztxt.shx)。并符合字体间距要求，图签中图名等标题可选用其他字体；上海院一般字体为数字选用单线体SA-RS，汉字选用单线体SA-HZ；标题字体数字选用SA-RC，汉字选用SA-SHZ。另外，考虑到特殊符号的调用，允许使用WORD编写各专业统一说明，字体选用仿宋_GB2312。

3.4 图线

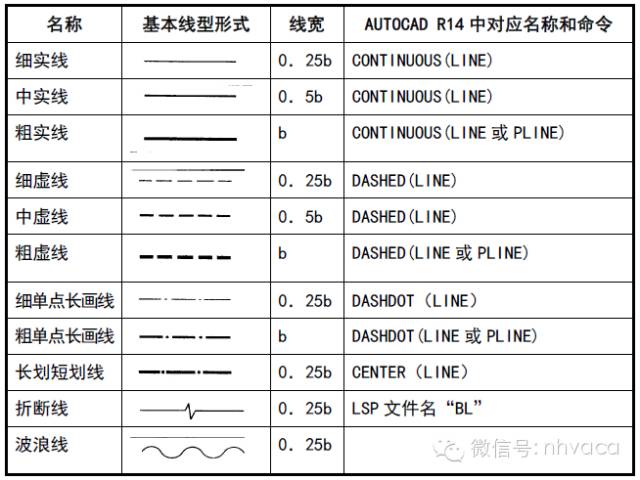

3.4.1基本线形

3.4.2线形构造

各项线形构造均有严格规定，常用LTSCALE取值如下表所示：

比 例	LTSCALE取值
1：1	5
1：20	100
1：50	250
1：100	500
1：500	2500

3.4.3线宽

线宽分粗(b)、中(0.5b)、细(0.25b)三级，绘图时应根据绘图比例大小成组选用，严禁从不同组内选用各级线宽；各专业应严格采用本专业的标准线宽组进行绘图。各组线宽如下表所示：

线宽比	线宽 <1：150	线宽 ≥1：150	常用线形名称
B	0.5	0.7	粗实线、粗虚线
0.5b	0.25	0.35	中实线、中虚线
0.25b	0.13	0.18	细实线、细虚线、细点划线、细双点划线、折断线、波浪线、轴线、剖面填充线
其他	0.13	0.13或0.18	设备图纸中的建筑背景线

3.4.4颜色管理

各图层颜色必须随层设置(By layer)，层颜色宜使用各专业模板(.dwt)设定色。

3.5 剖面符号

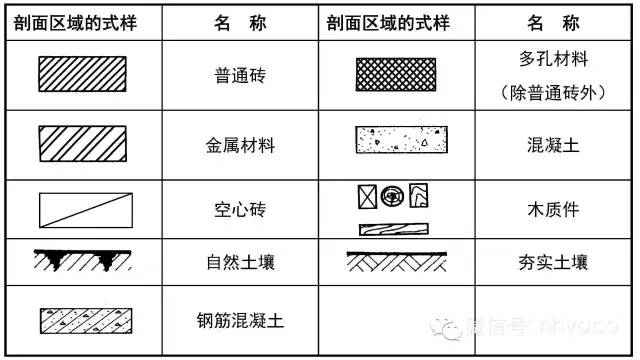

常用剖面式样所表达材料内容如下表所示：

其他剖面式样见附录三。

注：

1、以上普通砖、金属材料、多孔材料、自然土壤以及夯实土壤的图例中斜线一律为45度。

2、混凝土、钢筋混凝土、金属图例中，在图形较小时可以涂黑。3、钢筋混凝土图例使用混凝土及普通砖图例通过Hatch命令叠加。

3.6 投影法

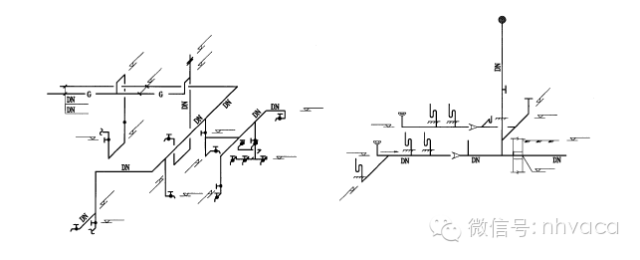

管道透视图按45度正面斜轴测法绘制。管道透视图的布置方向应与平面图一致。

图面表达形式如下图所示：

3.7 图层管理

不同类别内容应分层设置。标准图框中已设定图框层及填表内容层，填表内容层用于填写图签中的内容，请勿在该二层内绘图或写说明文字。绘图与设计说明应根据各专业要求另设图层。

图层名原则上用中文命名，设置原则：专业名—图层类别，常用图层名见附录二(中文)。

中外合作设计需要时，图层名可用英文命名，设置原则为：专业码—英文简称，常用图层名见附录二(英文)。

专业码分类如下：

中文名	英文名	解释
通	C	各专业通用    Currency
建	A	建筑          Architectural
总	G	总图          General plan
结	S	结构          Structural
水	P	给排水        Plumbing
暖	M	采暖通风空调 HVAC(heating ventilation and air-conditioning)
动	D	动力          Dynamics
电	E	电气          Electrical
弱	T	弱电          Telecommunications
室	I	室内 Interiors
其他	X	其他工种     Other  disciplines

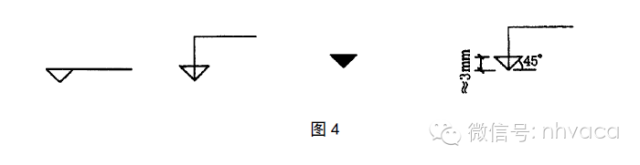

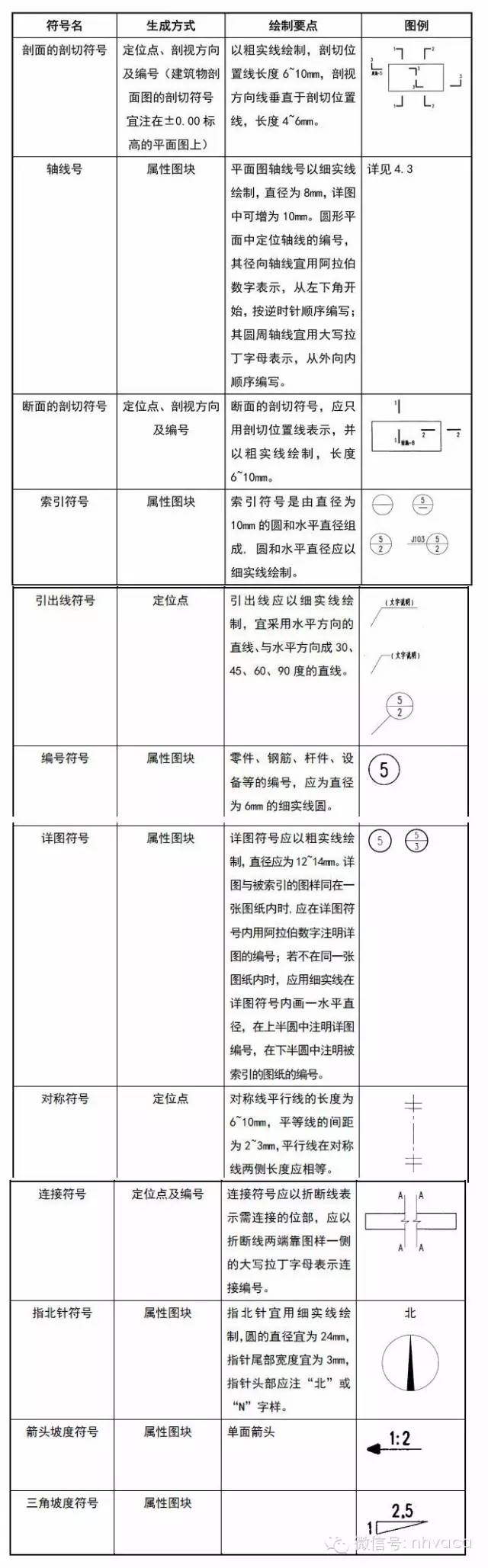

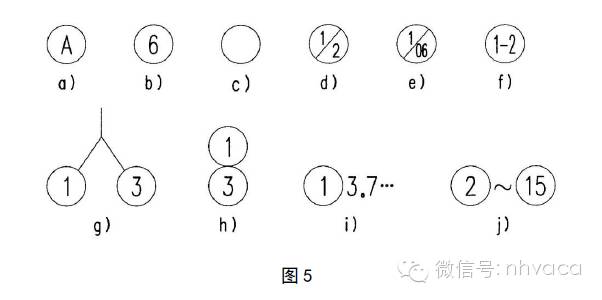

4 基本画法

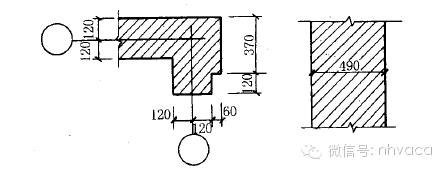

4.1尺寸标注

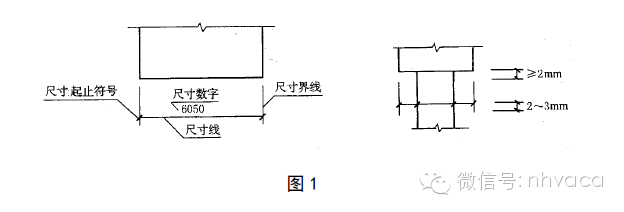

同一工程图中只应采用一种形式，宜采用短斜线形式，如图示1。

尺寸数字、尺寸线、标注文字与尺寸线间距和尺寸界限设置要求：1、尺寸界线应用细实线绘制，通常一端应离开被标注图样轮廓线2mm，另一端超出尺寸线2~3mm。图样轮廓线也可用作尺寸界线。尺寸起止符号一般用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针45º角，长度为2mm。

2、圆弧及圆的直径、半径尺寸标注用箭头表示法表示，如图示2。
