DVI接口，和HDMI、VGA接口一样，在音视频连接领域里，一直是互相对比的三剑客。虽然现在HDMI有逐步统一天下的趋势，但是DVI接口也有着属于自己的优势，依旧在该领域里颇受欢迎。下面我们将针对DVI接口定义、优势等进行介绍，增进对它的了解。

一、DVI接口的定义

高清晰度多媒体接口（High Definition Multimedia Interface，HDMI）是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影音信号，最高数据传输速度为5Gbps。同时无需在信号传送前进行数/模或者模/数转换。

二、DVI接口的结构

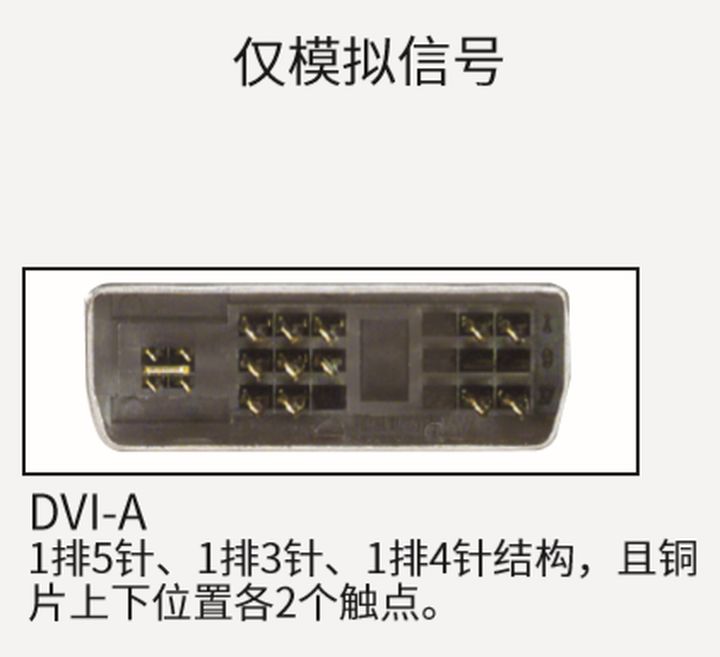

DVI-A ( A= Analog ) 是模拟信号接口，只能去接 DVI-A 或者 VGA 接口的信号。

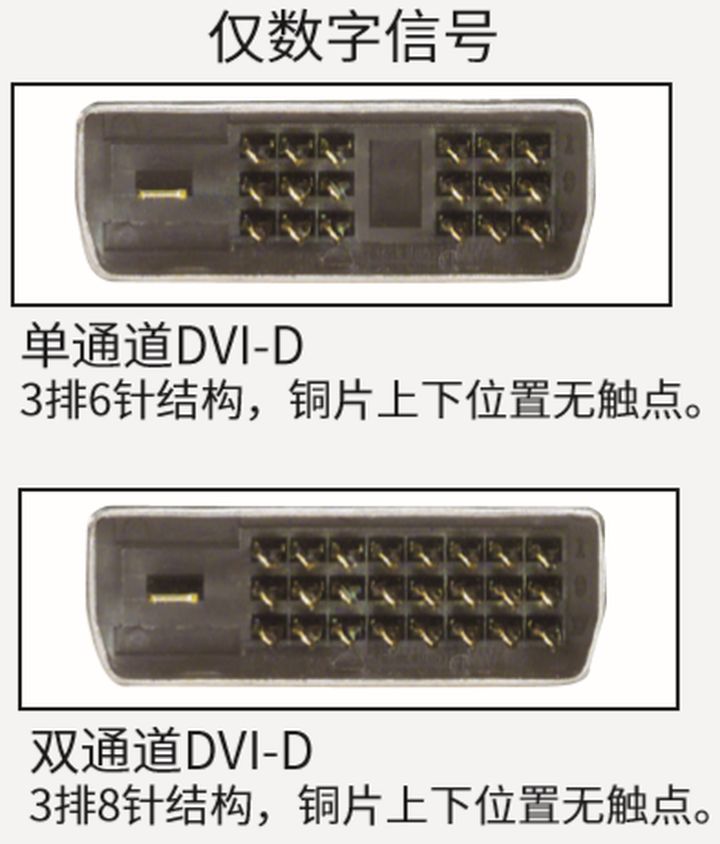

DVI-D ( D= Digital ) 是数字信号接口，只能去接 DVI-D 接口的信号。

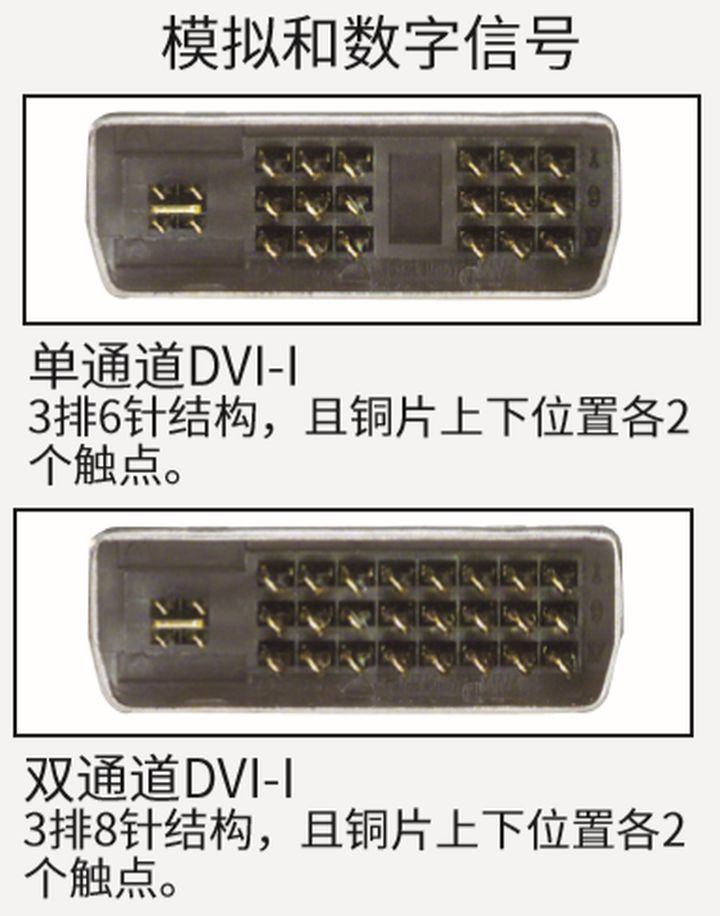

DVI-I ( I = A+D = Integrated ) 含及上述两个接口，在管脚定义上有明显的区分，

可以这样理解 → 当 DVI-I 接VGA时，就是起到了DVI-A 的作用；当DVI-I接 DVI-D时，只起了DVI-D的作用。

单通道DVI和双通道DVI的区别：

相较于单通道DVI，双通道DVI配置了更多用于传输信号的导体。单通道DVI支持的最大带宽为165 MHz（1920 x 1080@ 60 Hz，1280 x 1024@ 85 Hz），且连接器中仅有18个触点能作用于传输。双通道DVI连接器中有24个触点可用作传输信号，支持的最大带宽为2x165（2048 x 1536@60 Hz，1920 x 1080@85 Hz）。

三、DVI接口的优势

1、速度快

DVI传输的是数字信号，数字图像信息在传输过程中不需经过任何转换，就会直接被传送到显示器上，因此会减少了数字-模拟-数字繁琐的转换过程，大大节省了时间，因此它的速度更快，有效消除拖影、卡顿现象，而且使用DVI进行数据传输，信号没有衰减，色彩更纯净，更逼真。

2、画面清晰

数字信号，避免了模/数转换过程，信号没有衰减，色彩更纯净、逼真。

举个例子，在使用VGA接口的连接显示器需要先把信号通过显卡中的D/A（数字/模拟）转换器转变为R、G、B三原色信号和行、场同步信号，还需要相应的A/D（模拟/数字）转换器将模拟信号再一次转变成数字信号才能在显示器上显示出图像来。这也就是数字-模拟-数字的过程。

在上述的VGA接口在D/A、A/D转换和信号传输过程中不可避免会出现信号的损失和受到干扰，导致图像出现失真甚至显示错误，而DVI接口无需进行这些转换，避免了信号的损失，是图像的清晰度和细节表现力都得到了大大提高。

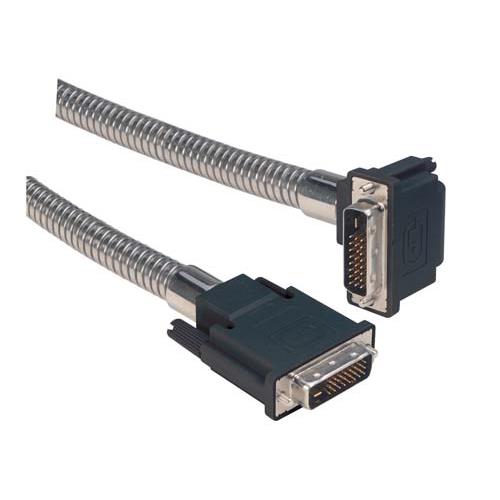

四、适用于工业级别的DVI接口线缆

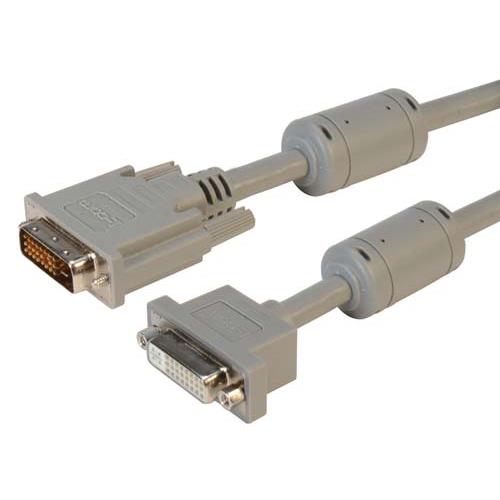

特优型面板安装式双通道DVI-D公头/母头线缆组件

1、特优型DVI线缆组件

特优型面板安装双通道DVI-D线缆组件，特别针对视频传输中需穿透面板、接线盒或墙壁的应用环境。线缆组件的母头端为面板安装式设计，随附两种规格的安装螺母，分别适用于面板安装和接线安装，实现整个视频接线系统的延长。特别配置2个磁环，用于抵御电磁干扰和射频干扰；30微英寸镀金触点，有效减少传输中的信号损失。
