我们都知道，冷库制冷机组的冷凝器常用的是水冷冷凝器（壳管冷凝器）和风冷冷凝器，关于风冷冷凝器的设计和匹配，绝大多数的同行可能干了十几年都还是一团乱麻；

那么这个风冷冷凝器和压缩机是如何匹配的呢？今天我们来详细给各位同行介绍下，并且提出一个经验数值给大家参考：

一、基本概念：

我们先认识下冷库的风冷冷凝器：

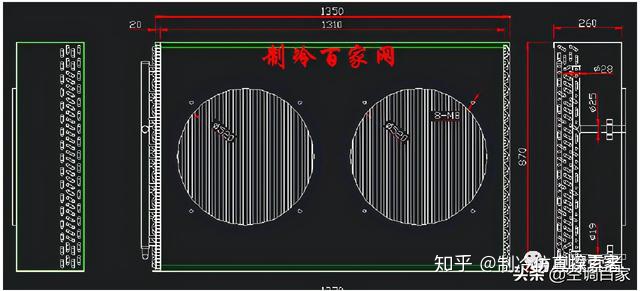

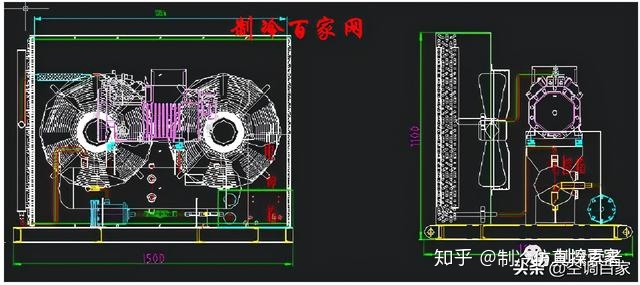

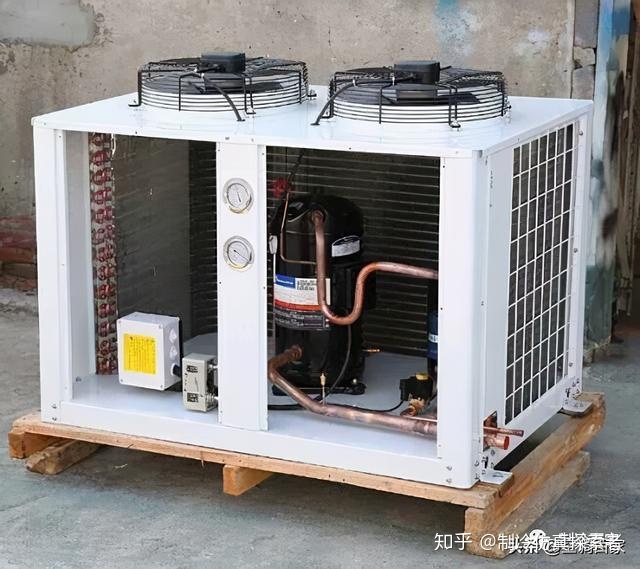

侧出风型：

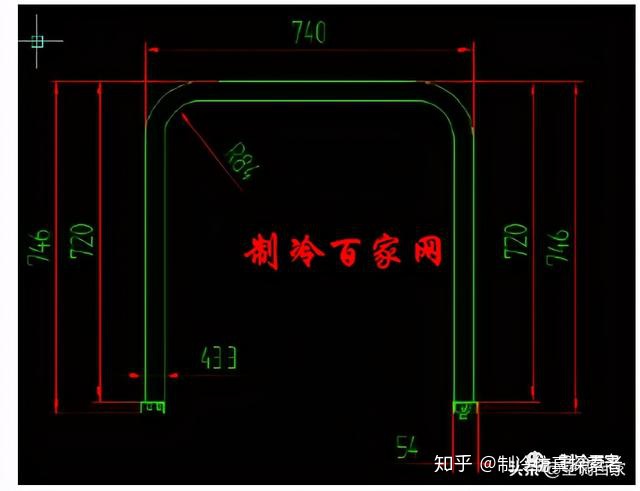

U型顶出风型：

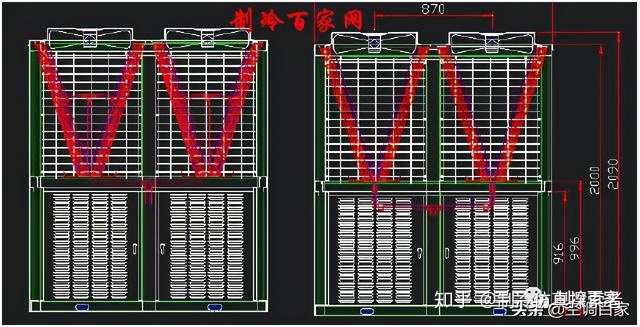

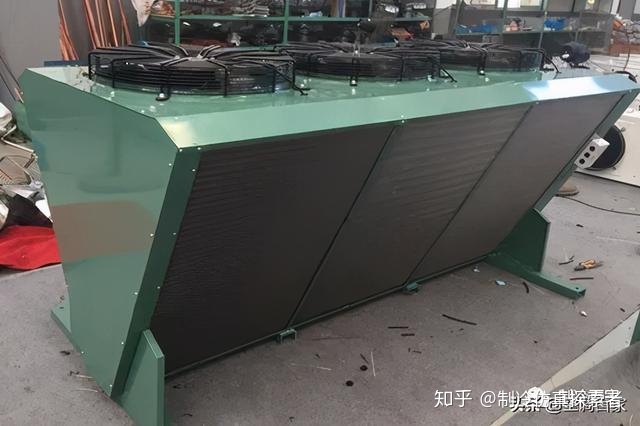

V型顶出风型：

二、实际案例仿真分析：

我们先来做一个15HP风冷冷凝器的仿真分析：

参数如下：

压缩机型号：4PCS-15.2，制冷剂为 R22；5 列 40 行，换热管径 10.0mm，换热管长 1350mm，列间距 21.65mm，行间距 25mm，翅片厚度 0.14mm，片距1.4mm，均分为 10 路。

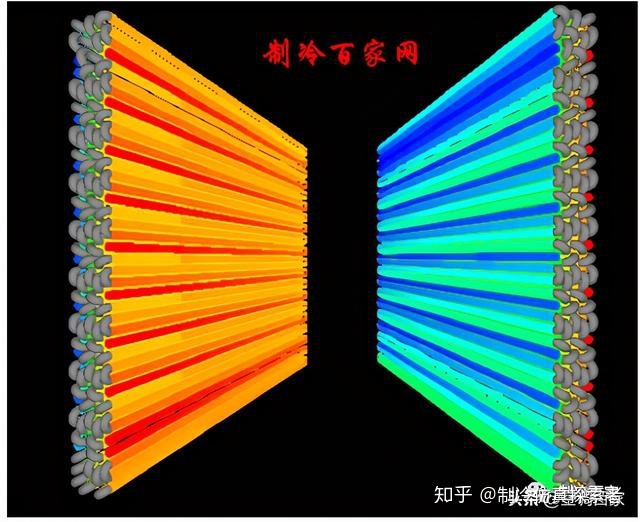

在Coildesigner设计仿真如下：

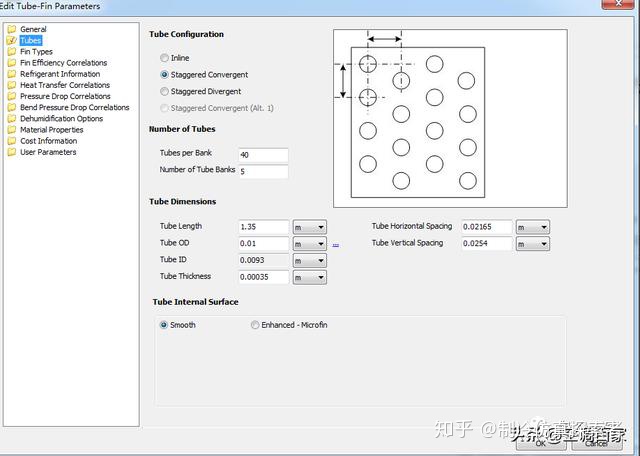

换热管参数：

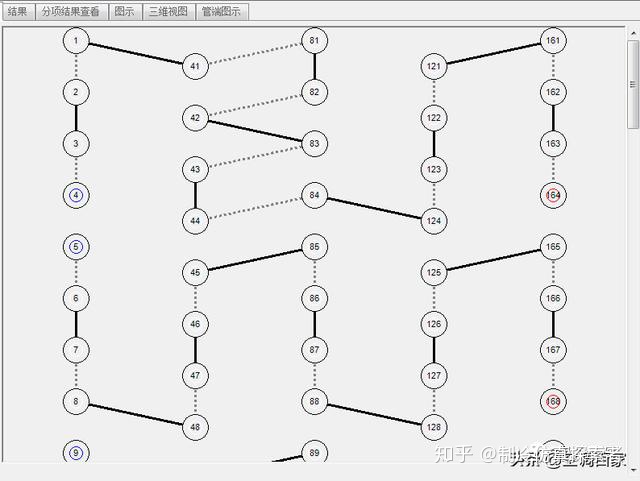

流路布置：

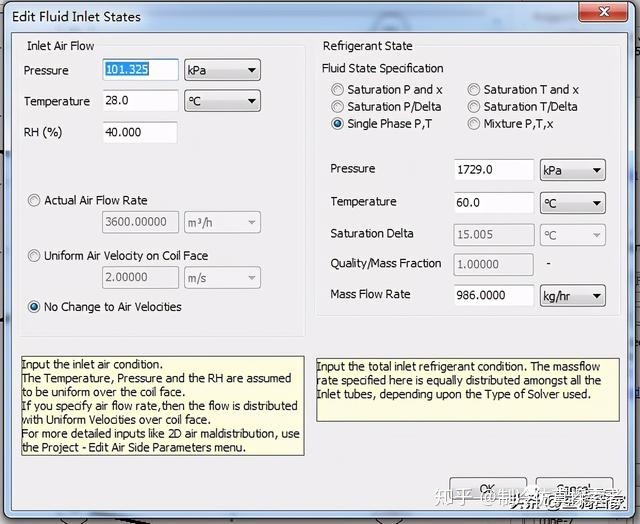

进出口参数：

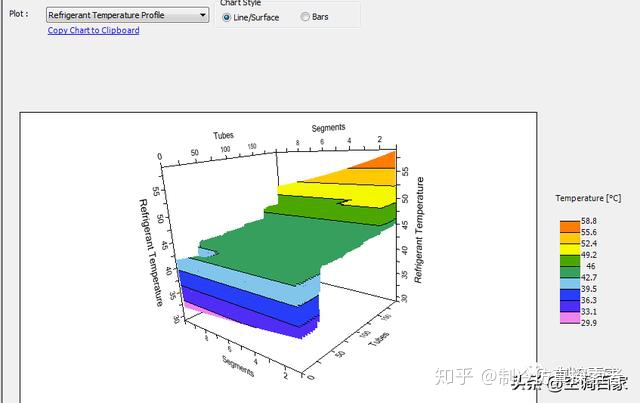

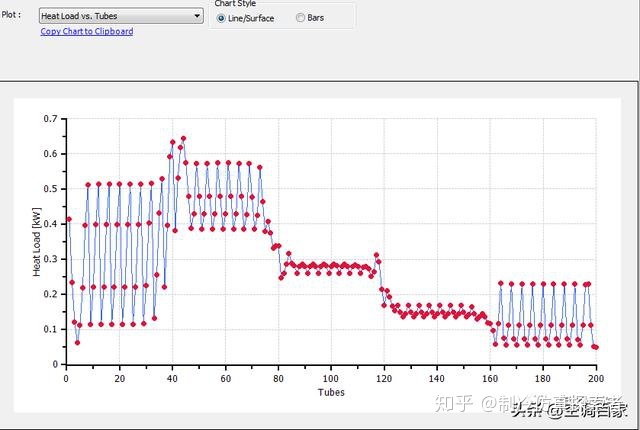

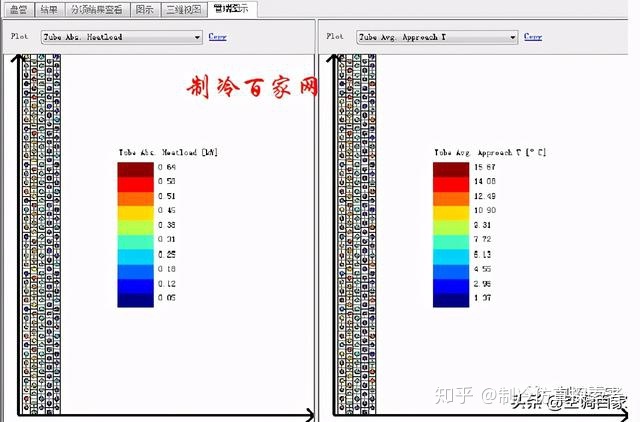

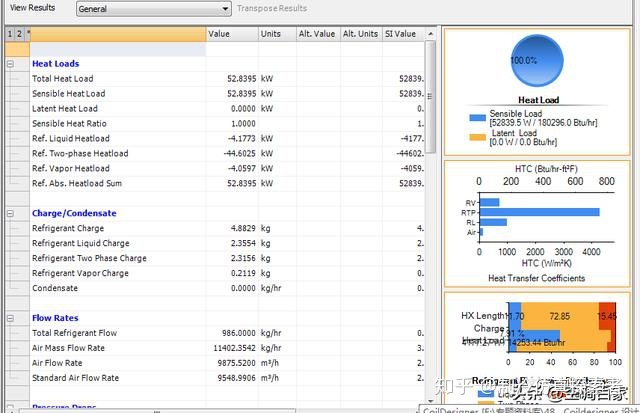

最后计算结果：

我们详细看下下计算结果：

是满足设计要求的；

三、结论：

我们做了一系列的风冷冷凝器的核算，以及对比了某个厂家风冷冷凝器的参数：

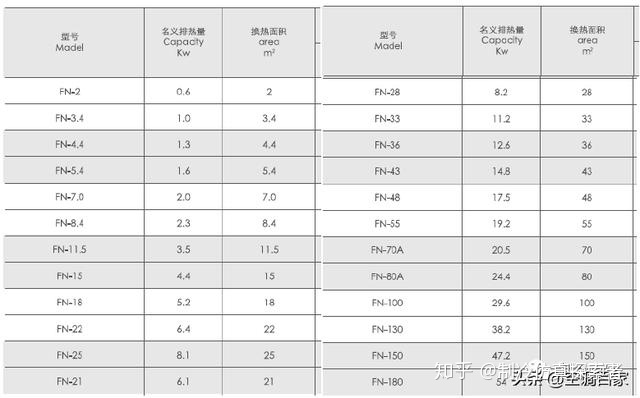

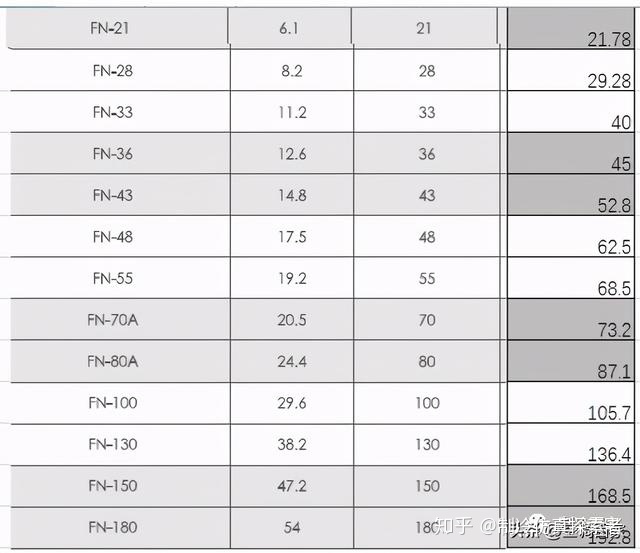

（厂家数据）

软件计算结果与厂家数据对比：

通过以上的数据，我们大概能得到下面一个经验数值：

换热面积/制热量=3.2~3.8

换算过来就是：

风冷冷凝器换热面积=（3.2~3.8）*制热量

有了这个经验数值的话，我们在以后的设计中很快就能估算出风冷冷凝器的换热面积了；

比如，给一套10HP的压缩机配置风冷冷凝器（名义制热量约为30KW），我们能估算出所需要的风冷冷凝器换热面积：

风冷冷凝器换热面积=3.5（取中间值）*30=105m2；

（以上结论基于常温冷库的数值，其他场合请通过Coildesigner或者其他软件仿真后再得出结论）
