电感定义：是能够把电能转化为磁能而存储起来的元件。

电感(Inductor)：通常用字母“L”表示

电感的单位是亨利，简称亨，符号是H，常用的电感单位有亨(H)、毫亨(mH)、微法(μH)，换算关系是：1H=1000mH；1mH=1000uH；

电感在原理图中的符号表示

在实际电子产品应用中，根据电感“通直流，阻交流”的特性，在电路中所起的作用主要是滤除高频干扰信号。

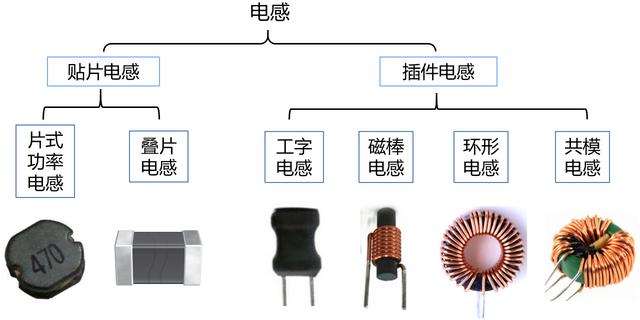

常用的电感根据安装方式大致可分为这么几类。

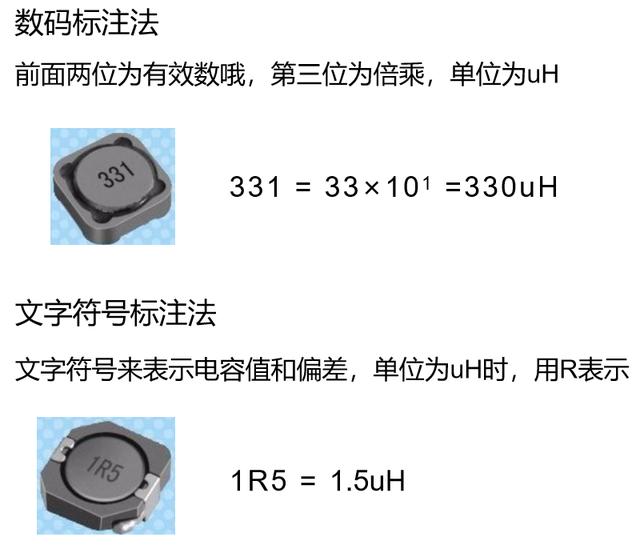

电感的主要参数有标称电感量，直流电阻DCR，额定电流，有些直接把电感量标在电感的本体上，叠片电感除外，由于体积与工艺的关系没法标示，在实际更换中需直接LCR电桥测量。像其它的类型的电感读法，有数码标注法，文字符号标注法。

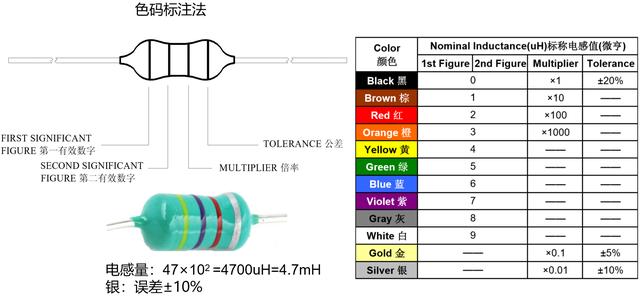

别一种是色码标注法，前二位是阻值的有效数，第三位表示10的几次方(后面加几个0)，默认单位是uH。

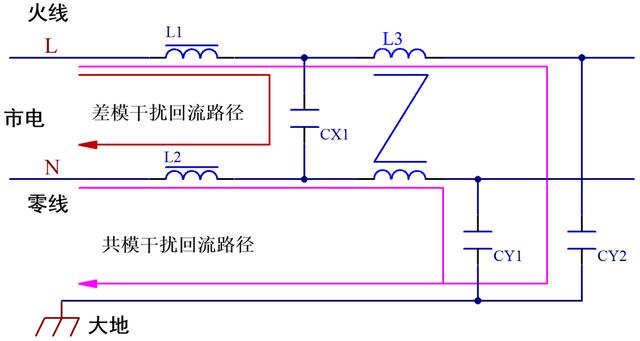

这里简单说下EMI中差模电感与共模电感的作用。

差模电感：主要滤除骚扰电磁场在线-线之间产生差模电流，在负载上引起干扰

共模电感：主要滤除骚扰电磁场在线-地之间产生共模电流，共模电流在负载上产生差模电压，引起干扰。

这是电感的一些知识，希望对大家有所帮助。
