STM32F4实现HID中断传输64字节快速传输指南

本文还有配套的精品资源，点击获取

简介：STM32F4系列微控制器在嵌入式系统设计中表现出色，特别是在实现USB HID中断传输时，能够高效地实现1毫秒内64字节数据的高速传输。这对于实时性要求高的应用至关重要。本篇文章详细介绍了STM32F4配置HID中断传输的必要步骤，包括USB初始化、HID报告描述符的编写、中断传输的设置与配置、中断处理以及时间优化等方面的技巧和注意事项。同时强调了错误处理和固件更新的重要性，并推荐使用USB分析工具进行调试。文章旨在为开发者提供实用的指导，以掌握STM32F4在高速HID应用中的开发能力。

1. STM32F4微控制器简介

STM32F4系列微控制器是ST公司推出的高性能ARM Cortex-M4微控制器家族成员之一。它拥有丰富的外设接口、灵活的电源管理以及多样化的存储选项，非常适合用于构建复杂的嵌入式系统。

1.1 STM32F4的架构特点

STM32F4基于32位ARM Cortex-M4内核，集成了单周期乘法器和浮点单元（FPU），最高可达180 MHz的操作频率。具备出色的处理能力和数字信号处理（DSP）能力，特别适合于需要实时处理的应用，如工业自动化、医疗设备以及高端消费类电子产品。

1.2 STM32F4在USB应用中的优势

在USB通信领域，STM32F4的表现尤为突出。它不仅支持全速和高速USB 2.0硬件外设，还支持USB OTG（On-The-Go）功能，这意味着STM32F4能够扮演主机或设备的角色进行USB通信，具有极高的应用灵活性。

1.3 系统设计师的选择理由

对于系统设计师而言，选择STM32F4作为开发平台的决定性因素不仅在于它的性能，还包括它广泛的应用生态系统、丰富的开发资源，以及与STM32系列的软件和硬件兼容性。这些优势使得STM32F4成为了开发复杂USB通信功能的理想选择。

2. HID中断传输特性与重要性

2.1 HID中断传输的概念解析

2.1.1 HID设备的类型与传输方式

人机接口设备（Human Interface Device，HID）是一种广泛的USB设备类别，涵盖了键盘、鼠标、游戏控制器等众多输入设备。它们的共同特点在于与用户的直接交互性。HID设备根据其功能和设计，可以分为两类：一类是报告型设备，另一类是远程控制型设备。

报告型HID设备通过USB实现与主机的数据交互，这类设备会周期性地发送状态报告。例如，一个游戏控制器会定期向主机报告按钮和摇杆的状态。这类设备主要通过中断传输方式与主机通信，保证了低延迟的交互体验。

远程控制型HID设备通常会向主机发送控制命令，如投影仪遥控器。它们一般采用控制传输的方式，因为它们发送的数据量通常较大，且不需要频繁更新。

在中断传输方式下，HID设备每次只向主机发送或接收少量的数据，这类传输具有低延迟和高度实时性的特点，非常适合那些需要快速响应的应用场景。在STM32F4微控制器中，这种传输方式被广泛用于实现HID类设备，为用户提供即时的输入反馈。

2.1.2 中断传输的特点与应用场景

中断传输（Interrupt Transfer）是USB通信中的一种传输方式，它允许HID设备以预定的时间间隔（称为“帧间隔”）发送或接收数据。与批量传输（Bulk Transfer）和等时传输（Isochronous Transfer）相比，中断传输有其独特的特点：

1. 小批量数据传输 ：每次传输的数据量有限，但传输频率高，适合传输少量数据。
2. 实时性 ：传输具有很高的实时性，被用于需要快速反应的应用。
3. 可靠性 ：数据传输有较高的可靠性，通常使用错误检测机制保证数据的正确性。

在许多应用场景中，比如游戏控制器、医疗仪器、触摸屏输入等，输入数据的实时性和可靠性至关重要。以游戏控制器为例，玩家的每一个动作都通过中断传输迅速反映给游戏主机，以提供流畅的操作体验。在医疗设备中，如心率监测器，通过快速且可靠的中断传输可以实时监控患者的生理数据，对于诊断和治疗具有重要意义。

STM32F4微控制器通过其USB硬件接口支持HID中断传输，这使得开发者可以创建响应快速、交互性强的应用程序，这在开发游戏、模拟器、医疗设备等领域的产品时尤为重要。

2.2 HID中断传输在STM32F4中的实现

2.2.1 STM32F4与USB HID设备的兼容性

STM32F4系列微控制器由于其高性能和丰富的外设支持，与USB HID设备的兼容性非常好。它搭载了全速和高速USB设备/主机/OTG（On-The-Go）硬件支持，并具有专用的USB硬件抽象层（HAL）。这些特性使得STM32F4能够作为USB主机或设备，与外部HID设备进行通信。

由于STM32F4系列微控制器具备的USB核心库，开发者可以利用该库提供的标准接口和驱动程序来实现HID类设备。这个USB核心库遵循了USB组织的规范，并提供了必要的配置选项来适应不同厂商的HID设备。

此外，STM32F4系列微控制器的内存和性能资源充足，足以支持HID中断传输所需的数据处理和管理。其内部的USB硬件抽象层和核心库经过优化，可确保在传输大量HID报告时，能够高效地管理内存和带宽，进而实现与主机的快速和准确数据交换。

2.2.2 中断传输的数据处理流程

在STM32F4微控制器中实现HID中断传输的数据处理流程，主要涉及以下几个步骤：

1. USB核心初始化 ：初始化USB核心以设置其为HID设备模式，并配置必要的中断。
2. 端点配置 ：设置端点用于HID中断传输，并配置端点属性（如大小和方向）。
3. HID描述符配置 ：定义HID描述符以告诉主机此设备的类型、支持的功能以及报告的格式。
4. 中断传输激活 ：激活USB中断传输，以便接收来自主机的数据或发送数据到主机。
5. 数据交换 ：在中断处理回调函数中处理发送和接收的数据。

整个数据处理流程需要精准的时间管理，以确保及时响应中断请求。STM32F4系列微控制器内部集成了多种高精度时钟源和灵活的定时器，这些硬件资源可以被用来实现精确的时间控制和事件调度。

// 示例代码：STM32F4 USB核心初始化与中断传输激活
// 此代码仅为示例片段，具体实现需要结合STM32F4 USB库函数

// USB初始化
USBD_Init(&hUSBD, &FS_Desc, DEVICE_FS);

// 端点0初始化
USBD_RegisterClass(&hUSBD, USBD_HID);

// HID类初始化
USBD_HID_RegisterInterface(&hUSBD, &USBD_Interface_fops_FS);

// 启动USB设备
USBD_Start(&hUSBD);

// 端点配置，设置HID中断传输端点
USBD HIDEP_Init(&hUSBD, USBD_HID_Epocha , EP_desc);

// 激活中断传输
USBD_HID_EP_Open(&hUSBD);

在上述代码中， USBD_Init , USBD_RegisterClass , USBD_HID_RegisterInterface , USBD_Start , USBD HIDEP_Init 和 USBD_HID_EP_Open 是库函数，开发者需要根据实际情况进行调用和配置。STM32F4的USB库提供了丰富的API来辅助开发者完成这些步骤，从而使得开发HID中断传输应用更为简便和高效。

3. USB初始化与端点配置

在STM32F4微控制器上实现USB通信功能，首要任务是正确配置USB硬件和初始化USB核心。本章将深入探讨USB初始化过程和端点配置，涵盖硬件抽象层的配置、USB核心库的初始化、以及端点的详细设置和管理。

3.1 USB核心初始化过程

3.1.1 STM32F4 USB硬件抽象层配置

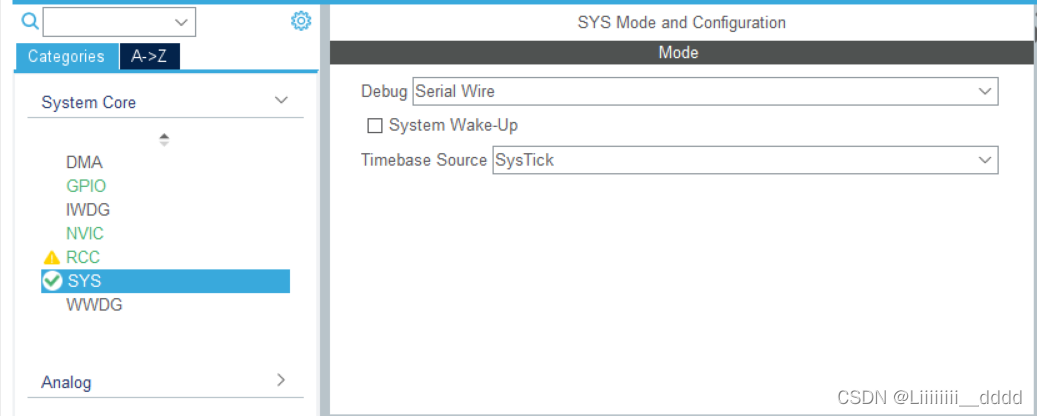

STM32F4系列微控制器提供了强大的硬件抽象层（HAL），以简化USB硬件的配置过程。在开始编写任何USB代码之前，必须先配置好USB的硬件抽象层。这包括配置时钟系统、GPIO引脚，并启用必要的中断。

/* 初始化代码示例 */
/* 时钟初始化 */
__HAL_RCC_USB_CLK_ENABLE();

/* GPIO引脚配置 */
/* PA12为USB_D+, PA11为USB_D- */
GPIO_InitTypeDef GPIO_InitStruct = {0};
GPIO_InitStruct.Pin = GPIO_PIN_11 | GPIO_PIN_12;
GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
GPIO_InitStruct.Alternate = GPIO_AF12_USB;
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

/* USB中断配置 */
HAL_NVIC_SetPriority(USB_LP_CAN1_RX0_IRQn, 0, 0);
HAL_NVIC_EnableIRQ(USB_LP_CAN1_RX0_IRQn);

在这段代码中，首先启用了USB时钟，并设置了PA11和PA12引脚的复用功能，将它们配置为USB数据线的D+和D-。同时，还启用了中断服务程序，并设置了优先级。

3.1.2 USB核心库的初始化与配置

STM32F4的USB核心库提供了USB设备模式所需的所有函数。初始化USB核心库主要涉及到USB设备的初始化、模式选择、以及必要的回调函数注册。

/* 初始化USB核心库 */
USBD_HandleTypeDef hUsbDeviceFS;
hUsbDeviceFS.Instance = USB;
hUsbDeviceFS.Init.dev_endpoints = 8;
hUsbDeviceFS.Init.speed = USB_SPEED_FULL;
hUsbDeviceFS.Init.phy_itface = USBD_Phyطن_otype_fs;
hUsbDeviceFS.Init.Sof_enable = DISABLE;
hUsbDeviceFS.Init.low_power_enable = DISABLE;
hUsbDeviceFS.Init.lpm_enable = DISABLE;
hUsbDeviceFS.Init.battery_charging_enable = DISABLE;
hUsbDeviceFS.Init.use_dedicated_ep1 = DISABLE;
HAL_PCD_Init(&hUsbDeviceFS);

在上述代码中，我们创建了一个 USBD_HandleTypeDef 结构体实例，并初始化了USB设备。我们指定了设备的实例、端点数量、速度、物理接口类型等参数，并最终调用 HAL_PCD_Init 函数完成初始化。

3.2 端点的配置与使用

3.2.1 端点类型与数据传输方向

STM32F4的USB核心库支持多种端点类型和数据传输方向。了解这些类型对于配置端点至关重要，包括控制端点（Control Endpoints）、批量端点（Bulk Endpoints）、中断端点（Interrupt Endpoints）和同步端点（Isochronous Endpoints）。

| 端点类型 | 描述 | 应用场景 |
| --- | --- | --- |
| 控制端点 | 用于USB的控制传输，如获取设备描述符 | 设备初始化、命令传输 |
| 批量端点 | 用于传输大量数据，通常用于数据流 | 打印机、存储设备 |
| 中断端点 | 用于传输小量数据，但需要保证低延迟 | 键盘、鼠标 |
| 同步端点 | 用于对时间敏感的周期性数据传输 | 音频设备、视频设备 |

3.2.2 端点缓冲区管理与优化

正确管理端点缓冲区对USB通信性能至关重要。端点缓冲区用于暂存发送或接收的数据，因此，它们的大小和数量应根据实际应用场景进行优化配置。

/* 配置端点缓冲区 */
USBD_ep_t ep_addr = 0x81;
uint8_t *buffer = (uint8_t *)malloc(USB_MAX_EP_SIZE);
USBD_ep_setup(&hUsbDeviceFS, ep_addr, USB_ENDPOINT_TYPE_BULK, USB_MAX_EP_SIZE, NULL);

/* 代码逻辑分析：
- `ep_addr`定义了端点地址，例如，0x81表示端点1的IN方向。
- `buffer`是分配的内存区域，用于临时存储端点数据。
- `USBD_ep_setup`函数用于配置端点类型、大小，并提供了一个可选的回调函数。
*/

在USB通信过程中，需要确保数据在缓冲区中安全高效地移动。缓冲区过小可能导致数据丢失，过大则会浪费内存资源。因此，根据实际数据传输量和频率，合理分配端点缓冲区大小是必要的优化手段。

4. HID报告描述符定义

4.1 报告描述符的作用与结构

4.1.1 报告描述符的基本结构与示例

HID报告描述符是一系列字节，用来描述HID设备的输入、输出和特征报告的结构。它是HID类设备实现与主机通信的关键部分，因为它定义了主机如何解释从设备接收到的数据。报告描述符中的每一项都有特定的含义和格式，这些项被组织为用途页（usage pages）和用途（usages），用于表示特定类型的数据，如键盘按键或游戏控制器按钮。

下面是一个简化的报告描述符示例，它表示了一个具有一个按钮的简单设备：

0x05, 0x01, // 用途页: 通用桌面
0x09, 0x06, // 用途: 按钮
0x15, 0x00, // 逻辑最小值: 0
0x25, 0x01, // 逻辑最大值: 1
0x75, 0x01, // 报告大小: 1位
0x95, 0x01, // 报告计数: 1个
0x81, 0x02, // 输入（数据变量，绝对）：常数字段，可变，非偏移

这个描述符告诉主机设备有一个按钮，它使用0和1来表示按钮的开和关状态。

4.1.2 报告项的定义与应用

报告项定义了设备报告的特定字段，包括字段的类型、大小以及如何与用途页和用途相关联。报告项由一系列字节组成，这些字节遵循特定的格式，通常以一个字节开始，标识报告项的类型，例如 0x81 表示输入项。

一个报告项的定义通常包括以下信息：

• 用途页：它指明了用途项所属的用途类型。不同的用途页代表了不同的类别，如游戏控制器、键盘、媒体控制器等。
• 用途：在给定的用途页中，用途定义了具体的功能。例如，在通用桌面页中，用途可以是鼠标移动、键盘按键等。
• 逻辑最小值和最大值：描述了字段可能的值的范围。
• 报告大小和计数：定义了报告中字段占用的位数以及字段的数量。

在实际应用中，报告描述符可能非常复杂，包含多个用途页和多个用途项，因此需要根据设备的功能仔细设计。

4.2 自定义HID报告描述符

4.2.1 设备特殊功能需求分析

为满足特殊的功能需求，需要对HID报告描述符进行自定义。例如，一个自定义的嵌入式设备可能需要特定的传感器读数报告，或者一个游戏手柄可能需要特定的按钮和摇杆描述。

在分析特殊功能需求时，开发者需要做以下工作：

• 确定设备需要报告的数据类型。
• 决定如何使用现有的用途页和用途，或者是否需要创建新的用途页。
• 规划报告的大小，以确保它们能够容纳预期数据量。
• 确保设计满足任何标准的兼容性要求。

4.2.2 定制报告描述符的实现与测试

定制报告描述符的实现需要开发者具备对HID类协议深刻的理解。实现步骤如下：

1. 使用 HID定义工具（如HID工具包中的hidrd工具）创建报告描述符。
2. 将生成的报告描述符编译到设备固件中。
3. 在设备与主机之间进行通信测试，以验证报告描述符是否按预期工作。

测试过程中可能遇到的问题包括数据解释错误、主机软件无法正确处理报告以及数据传输的不稳定性。解决这些问题可能需要对报告描述符进行调整并进行反复测试。

下面是一个简化的代码示例，展示如何在STM32F4微控制器上定义一个自定义的报告描述符：

const uint8_t HID_ReportDesc[] = {
    0x05, 0x01, // 用途页: 通用桌面
    0x09, 0x02, // 用途: 指针
    0xA1, 0x01, // 主要集合
    0x09, 0x30, // X轴位置用途
    0x15, 0x81, // X轴逻辑最小值
    0x25, 0x7F, // X轴逻辑最大值
    0x75, 0x08, // X轴报告大小
    0x95, 0x01, // X轴报告计数
    0x81, 0x06, // 输入数据变量，相对
    // 更多的定义...
};

// 在固件初始化中注册描述符
USBD HID_Init(USBD_HandleTypeDef *pdev, uint8_t ConfigIndex) {
    // 省略部分代码...
    USBD_HID_RegisterInterface(pdev, &HID_fops);
    USBD_HID_SetReport(pdev, 0x01, HID_ReportDesc, sizeof(HID_ReportDesc));
    // 省略部分代码...
}

该代码段创建了一个报告描述符并将其注册到USB设备中，以便STM32F4微控制器可以使用该描述符与主机通信。

5. 中断传输设置与回调函数配置

5.1 中断传输的设置流程

5.1.1 中断传输的配置参数解析

STM32F4微控制器的USB中断传输设置是一个非常细致的过程。首先，需要根据实际应用场景来配置中断传输的参数。STM32F4的HAL库已经为我们提供了一套标准的函数，用于USB设备模式下的初始化和配置。在这些函数中，会涉及到一系列的配置参数，它们共同定义了中断传输的特性，例如端点大小、传输类型、缓冲区大小等。

关键配置参数包括：

• EP_MPS ：端点最大包大小，决定了每次传输的最大字节数。
• EP_TYPE ：端点类型，可以是控制、批量、中断或同步传输类型。
• EP_INTERVAL ：端点的轮询间隔，用于中断和同步传输类型。

这些参数的正确设置将直接影响到设备的传输性能和效率。例如，端点最大包大小的选择需要考虑到实际数据传输量和USB总线带宽，而轮询间隔则需要根据外部事件触发的频率来设定。

5.1.2 中断传输的激活与管理

一旦配置参数被正确设置，接下来的步骤就是激活这些中断传输端点，并在运行时管理它们。STM32F4提供了一个名为 USBD_ep_open() 的函数用于打开一个端点并使其准备好接收和发送数据。在打开端点之后，我们需要注册相应的回调函数来处理USB事件。

在中断传输模式下，回调函数的注册至关重要。通常，当中断传输事件发生时，例如数据包接收到或者发送完成，相应的回调函数会被USB核心调用。开发者需要在这个回调函数中实现处理逻辑，比如数据的读取、缓存和后续处理。

5.2 回调函数的编写与应用

5.2.1 USB事件回调函数的作用

在STM32F4的USB通信中，回调函数是非常关键的一环。它们是事件驱动编程模型中的重要组成部分，用于响应USB核心在不同状态下所触发的事件。每个回调函数都与一个特定的USB事件相关联，如设备连接、断开、数据接收、数据发送完成等。

通过在回调函数中编写业务逻辑，USB设备可以在不同阶段执行相应的操作，例如：

• 当设备连接时，初始化设备并准备通信。
• 当数据包收到时，进行数据解析和处理。
• 当数据发送完成时，释放已发送的数据包空间。

5.2.2 中断处理回调函数的实现

实现中断处理回调函数时，首先需要了解STM32F4 USB库提供的回调函数模板。这通常包括几个主要的回调入口点，如 USBD_Ctl_Xfer_Cplt() 用于处理控制传输完成事件， USBD_Bulk_Xfer_Cplt() 用于处理批量传输完成事件。

在实现回调函数时，需要关注以下几个方面：

• 确认回调函数的触发时机和所处理的数据类型。
• 编写逻辑来处理接收到的数据或准备要发送的数据。
• 确保在数据处理完成后，及时释放或管理相关资源，避免内存泄漏或性能下降。

下面是一个简单的回调函数示例：

void HAL_PCD_EPсоциальн conventionCompleted(PCD_HandleTypeDef *hpcd, uint8_t epnum) {
    if (epnum == 0x81) { // 假设0x81是接收端点
        // 处理接收到的数据
        // ...

        // 重新启动接收过程，以准备接收下一包数据
        HAL_PCD_EP_Receive(hpcd, 0x81, rxBuffer, RX_LENGTH);
    }
}

在此代码块中，我们首先检查触发回调的端点编号，确认是接收端点后，处理接收到的数据。处理完毕后，调用 HAL_PCD_EP_Receive 函数重新启动端点以准备接收下一包数据。

通过上述章节的介绍，我们可以看到STM32F4微控制器在USB中断传输和回调函数配置方面提供了强大的支持。正确地设置中断传输参数并实现回调函数是确保USB通信顺畅和高效的关键步骤。在后续章节中，我们将继续深入探讨如何优化数据缓冲管理，以及如何通过固件更新和OTG功能进一步提升USB通信的灵活性和功能性。

6. 中断处理与数据缓冲管理

6.1 中断处理机制详解

6.1.1 中断优先级与处理流程

在嵌入式系统中，中断是一种重要的事件处理机制，它允许微控制器响应并处理紧急事件。STM32F4微控制器支持多达240个中断，这些中断被分为16个优先级组，每组包含16个优先级。当中断发生时，中断控制器会根据优先级来决定哪个中断应当首先被处理。

理解中断优先级对于编写高效和稳定的中断处理程序至关重要。在STM32F4中，每个中断源可以被赋予不同的优先级，从而确保关键任务可以打断不太重要的任务。优先级分为抢占优先级和子优先级，抢占优先级决定了当高优先级中断发生时，正在运行的低优先级中断是否会被抢占。

以下是中断处理流程的概要：

1. 中断源触发：当外部事件或内部事件满足中断触发条件时，相应的中断标志位被硬件置位。
2. 优先级判断：中断控制器检查所有待处理的中断，并根据优先级选择中断进行响应。
3. 中断响应：CPU完成当前指令的执行后，暂停当前任务，自动跳转到对应的中断服务程序（ISR）的入口地址开始执行。
4. ISR执行：执行中断服务程序中的代码，完成中断事件的处理。
5. 中断返回：执行完毕后，通过执行中断返回指令（如STM32中的 BX LR 指令），CPU恢复之前的任务继续执行。

6.1.2 中断服务程序的编写要点

编写中断服务程序（ISR）时，有若干最佳实践需要遵循，以保证程序的高效率和系统的稳定性：

• 简洁性 ：由于中断服务程序需要迅速执行，因此应尽量减少ISR中的代码量。避免在ISR中进行复杂的处理逻辑，如长时间的循环和复杂的数学计算。
• 快速退出 ：确保ISR能够尽快完成并返回，对于需要长时间处理的任务，应考虑使用标志位或队列来通知主循环进行处理。
• 资源保护 ：如果ISR中需要修改全局变量或共享资源，应该使用临界区或禁用中断来避免竞态条件和数据不一致的问题。
• 中断嵌套 ：在支持中断嵌套的系统中，可以设置高优先级中断允许低优先级中断的嵌套处理，但应确保不会导致系统资源抢占冲突。

void USB_LP_CAN1_RX0_IRQHandler(void) {
    if (CAN_GetITStatus(CAN1, CAN_IT_FMP0)) {
        // 处理接收到的消息
        // ...
        // 清除中断标志位
        CAN_ClearITPendingBit(CAN1, CAN_IT_FMP0);
    }
}

在上述代码示例中，我们定义了一个简单的ISR来处理CAN1接收中断。在这个例子中，首先检查中断标志位，如果中断确实发生了，那么就执行相应的处理（如读取数据等）。最后，清除中断标志位以准备下一次中断。

6.2 数据缓冲的管理策略

6.2.1 缓冲区的分配与释放

在处理USB通信时，数据缓冲管理是保证数据完整性和系统稳定性的重要因素。缓冲区是用于临时存储输入或输出数据的内存区域。良好的缓冲管理策略可以减少内存碎片，提升数据处理的效率，并防止数据丢失。

缓冲区管理通常涉及以下几个方面：

• 静态分配 ：在程序启动时为缓冲区分配固定大小的内存。这种方法简单且避免了动态内存分配可能导致的碎片问题，但不具有灵活性。

• 动态分配 ：使用动态内存分配函数（如C语言中的 malloc 和 free ）来按需申请和释放缓冲区。这种方法更灵活，但可能导致内存碎片和管理成本较高。

• 缓冲池 ：预先分配一系列大小相同的缓冲区并存储在缓冲池中。当需要缓冲区时，直接从池中取出，使用完毕后返回。这种方法结合了静态分配的稳定性和动态分配的灵活性。

缓冲区的分配与释放策略需要根据应用场景的具体要求来设计。例如，如果系统的内存资源十分有限，那么应优先考虑静态分配或者缓冲池策略。

#define BUFFER_SIZE 1024
uint8_t bufferPool[BUFFER_SIZE * POOL_COUNT];

void* allocateBuffer() {
    static int currentBuffer = 0;
    void* ret = &bufferPool[currentBuffer * BUFFER_SIZE];
    currentBuffer = (currentBuffer + 1) % POOL_COUNT;
    return ret;
}

void freeBuffer(void* buffer) {
    // 在本例中，由于是循环缓冲池，我们无需执行额外的释放操作。
}

上述代码展示了如何实现一个简单的缓冲池。 allocateBuffer 函数负责从缓冲池中分配一个缓冲区，而 freeBuffer 函数在这种设计中实际上并不需要做什么工作，因为缓冲池在初始化时已经预先分配好，使用完毕后可以自动被循环使用。

6.2.2 数据安全与效率的平衡

在处理USB通信时，数据的完整性和传输的效率必须同时得到保证。数据安全与效率之间的平衡是通过一系列的策略和技巧来实现的：

• 传输确认 ：在发送数据时，确保数据被接收方成功接收，并对未成功接收的数据进行重传。这可以利用USB协议中的握手机制来完成。

• 批处理 ：对于需要发送的多个小数据包，可以使用批处理技术，将它们一次性发送，从而减少协议开销。

• 流控制 ：对于大量数据的接收，使用流控制机制可以防止缓冲区溢出。例如，可以使用硬件流控制信号（如RTS/CTS）或软件流控制（如XON/XOFF）。

• 缓冲区管理优化 ：优化缓冲区管理算法，比如引入缓存预取和延迟写入，可以提高数据处理效率，同时减少CPU的负担。

// 一个简单的数据接收和发送的伪代码示例
void receiveData() {
    uint8_t buffer[1024];
    int count = readUSBData(buffer, sizeof(buffer));
    processReceivedData(buffer, count);
}

void sendData(uint8_t* data, size_t size) {
    while (size > 0) {
        size_t chunk = min(sizeof(buffer), size);
        memcpy(buffer, data, chunk);
        writeUSBData(buffer, chunk);
        size -= chunk;
        data += chunk;
    }
}

在这个示例中， receiveData 函数负责从USB接口读取数据并处理。 sendData 函数则负责将数据分块发送，这样可以有效利用缓冲区，同时避免了大块数据传输可能导致的延迟和错误。

在数据处理时，确保数据的安全性和效率是十分重要的。例如，可以使用校验和或CRC来确保数据的完整性，而采用DMA（直接内存访问）可以在不需要CPU干预的情况下传输数据，从而提升效率。

通过合理的缓冲管理策略，可以确保系统既能够高效地处理数据，又能够保证数据的完整性和安全性。

7. 时间优化与性能提升方法

在STM32F4的USB HID应用中，时间优化与性能提升是永恒的主题。本章节我们将深入探讨性能优化的关键点以及实践中的优化案例。

7.1 性能优化的关键点

性能优化首先需要明确性能瓶颈所在，然后针对这些瓶颈实施有针对性的优化策略。

7.1.1 性能瓶颈的分析与诊断

对于STM32F4 USB HID应用，性能瓶颈可能出现在多个方面：

• USB核心处理速度：USB通信处理可能会成为瓶颈，特别是在高频率的HID事件发生时。
• CPU占用率：如果CPU需要花费大量时间处理中断服务程序，那么它将无法有效地执行其他任务。
• 数据缓冲管理：不恰当的缓冲管理可能会导致数据传输不稳定或者CPU资源浪费。

7.1.2 关键代码段的优化策略

在STM32F4开发中，以下是一些常见的优化策略：

• 中断服务程序精简 ：尽量减少中断服务程序中的处理逻辑，例如，数据处理可以放在后台任务中完成。
• 数据处理优化 ：对数据进行批处理，减少单次数据处理的次数，但需平衡响应时间。
• DMA使用 ：合理使用直接内存访问（DMA），减少CPU对数据传输的干预，提升数据吞吐量。
• 内存访问优化 ：数据在内存中的排列和访问方式应尽可能地遵循对齐原则，以提升访问速度。

7.2 实践中的优化案例

为了具体说明优化过程，以下是一些常见的性能问题及解决方案。

7.2.1 常见性能问题的解决方案

• 问题 ：CPU占用率过高，导致响应缓慢。
• 解决方案 ：使用DMA传输数据，将数据缓冲区的管理移至DMA中断中，减少CPU负担。
• 问题 ：数据传输丢包或延迟。

• 解决方案 ：优化缓冲区管理策略，实现双缓冲机制，以避免单个缓冲区满载时的阻塞问题。

• 问题 ：固件频繁的处理USB事件，影响实时性能。

• 解决方案 ：设计高效的任务调度器，合理分配CPU资源给不同的任务，并使用优先级队列处理USB事件。

7.2.2 性能提升后的效果评估

优化后的效果应通过一系列的测试来评估：

• 吞吐量测试 ：通过不断增加HID事件的频率，测量系统能稳定处理的最高频率。
• 响应时间测试 ：记录在不同负载下，系统响应请求的时间，验证是否满足实时性要求。
• 资源占用测试 ：监控CPU占用率和内存使用情况，确保优化后的系统运行高效。

// 示例代码：使用DMA管理USB数据传输
// 注意：此代码仅为示意，需要根据实际情况进行调整。
void DMA_Configuration(void) {
    // DMA初始化设置
    // ...
    // USB DMA传输设置
    // ...
}

int main(void) {
    // 系统初始化
    // ...
    DMA_Configuration();
    while(1) {
        // 执行其他任务
        // ...
    }
}

以上章节介绍了性能优化的理论依据和实际案例，强调了在开发过程中针对不同性能瓶颈所采取的多种策略，以及对应的代码实现和优化效果的评估方法。这些优化措施将显著提升STM32F4 USB HID应用的性能，确保系统稳定和高效运行。在后续的章节中，我们将探讨错误处理机制和固件更新等其他重要主题。
