同C语言类似，LabVIEW中的变量根据作用域的不同也分为两种类型，即局部变量和全局变量，前者仅能在当前VI程序中使用，而后者可以在多个文件中使用。

本篇文章介绍全局变量的创建及使用方法。

什么是全局变量

全局变量用于在一个工程项目中的多个文件之间进行数据交互。

全局变量保存在一个VI文件中，但这种类型的VI文件和普通的VI文件不一样，它只有前面板，而无程序框图，在前面板上可以放置多个控件，对应着多个全局变量，即在一个VI文件中可以存储多个全局变量。

全局变量具有可读和可写的属性，在全局变量的右键菜单中可更改其读写属性。

全局变量的创建

在LabVIEW中可以通过多种方式创建全局变量。

( 1 ) 方法1

在LabVIEW编程环境中，选择菜单“文件”-->“新建...”，弹出新建文件对话框，如下图所示：

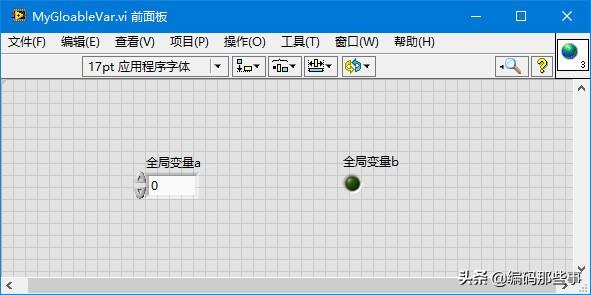

在上图中选择全局变量，即可打开一个全局变量的VI程序，当然这个VI程序只有前面板，在前面板上放置你需要的变量控件，每个变量控件即可代表一个全局变量，如下图所示：

在上图中放了两个控件，分别为数值型和布尔型的控件，其名称分别为“全局变量a”和“全局变量b”，并将这个VI保存为“MyGloableVar.vi”文件。

( 2 ) 方法2

如果已经打开了一个普通的VI程序，可以在程序框图右键菜单的函数模板上创建，在函数模板中选择“编程”-->“结构”-->“全局变量”，如下图所示：

将全局变量放到程序框图中后，双击该图标，通过这种方法同样可打开一个只包含前面板的VI全局变量程序，后续操作同第一种方法相同。

全局变量调用方法

如果要在一个VI程序中使用全局变量，可通过下面三种方法将全局变量导入到当前VI的程序框图中：

1. 由函数模板中的“选择VI…”子模板打开选择用户程序对话框，选择已经保存的全局变量VI程序，此时将在框图程序中显示全局变量的数据端口。

2. 如果已经打开了全局变量的VI文件，可拖动该VI文件前面板右上角的全局变量图标到当前程序框图中，此时将在框图程序中显示全局变量的数据端口。

3. 若未打开全局变量的VI文件，也可以在存储全局变量VI文件的目录中，拖动该文件到当前程序框图中，此时也会在框图程序中显示全局变量的数据端口。

4. 如果在全局变量VI文件中建立了多个控件，可通过操作工具在全局变量的图标上单击，在列出的所有变量对象中选择所需的对象进行操作即可。

全局变量编程示例

使用上面已经创建的文件“MyGloableVar.vi”文件，在该文件中包含了两个全局变量，分别为“全局变量a”和“全局变量b”，下面写两个简单的VI程序，分别读取和写入这两个全局变量的值，以这种方式验证通过全局变量可以实现不同程序之间的数据交互。

读取全局变量程序“ReadGloableVar.vi”的前面板和框图程序如下图所示：

写入全局变量程序“WriteGloableVar.vi”的前面板和框图程序如下图所示：

为演示方便，这两个程序中未添加任何控制程序运行的结构，所以可通过点击工具栏上的“连续运行”按钮，同时运行两个程序，修改“WriteGloableVar.vi”前面板上两个控件的值，可以在“ReadGloableVar.vi”的前面板上实时观察到这两个全局变量的值。

从运行结果上可以说明，通过全局变量可以实现在不同程序之间实现数据的交互了。
