ug侧铣头编程_CNC数控角度头钻孔编程案例及注意事项

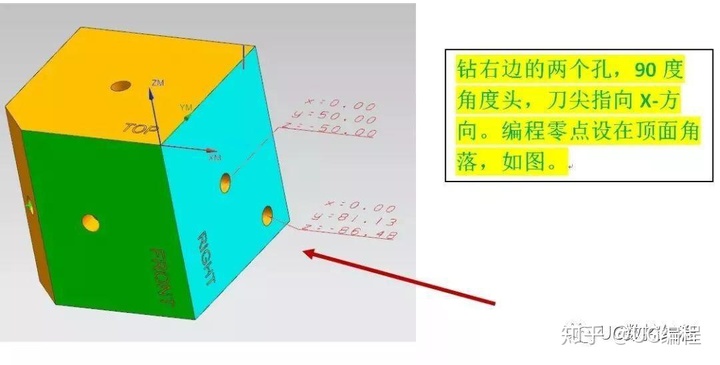

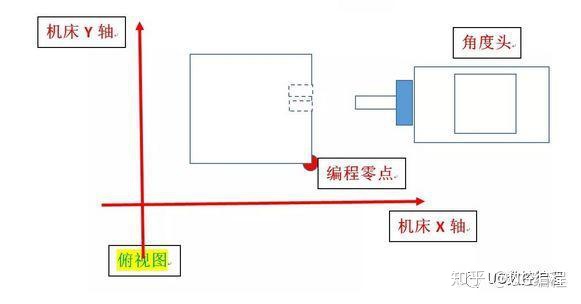

角度头有侧铣头之称，角度头如何编程呢？下面莫莫以角度头钻孔为案例讲述一个编程案例。钻右边的两个孔，90度角度头，刀尖指向X-方向。编程零点设在顶面角度，如下图。

代码：

G40 G90 G80 G49

G91 G28 Z0.0 X0. Y0.

T1 M06

G17 G54 G90 G0 Y50. X20. (刀尖位于孔右上方）

S1000 M04 (反转，通过角度头后变成正转)

G43 Z-50. H01 M08 (下到第一个孔的中心)

G19 (YZ平面加工)

G98 G81 Y50. Z-50. X-10. F250. R3. (孔中心：Y50.Z-50. 孔深-10.)

Y81.13 Z-86.48 (钻第二个孔)

G80 G00 X20. (往X+方向移动，离开工件)

G17

G91 G28 Z0.0

G91 G28 X0.0 Y0.0

M30
