摘要：自2010年以来，我国在预制混凝土结构的工程应用以及相关技术标准体系和标准设计体系建设都呈现出了快速发展的局面。随着预制混凝土技术应用的建筑类型的扩展，预制构件也会得到更好地发展，其中叠合板作为一种混凝土预制构件，目前大量应用于国内装配式建筑施工，本文主要是结合对叠合板节点设计以及施工过程中质量把控，提出一点见解，为叠合板生产厂家提供借鉴和指导。

关键词：叠合板；设计规范要求；生产质量的控制

一、什么是叠合板

叠合板是预制和现浇混凝土相结合的一种较好结构形式。由预制预应力薄板与上部现浇混凝土层结合成为一个整体；其中，薄板的预应力主筋即是叠合板的主筋，上部混凝土现浇层仅配置负弯矩钢筋和构造钢筋，预应力薄板用作现浇混凝土层的底模，不必为现浇层支撑模板。薄板底面光滑平整，板缝经处理后，顶棚可以不再抹灰。因此叠合板具有现浇楼板的整体性、刚度大、抗裂性好、不增加钢筋消耗、节约模板等优点。因此，这种叠合构件被大量应用于国内装配式建筑中。

二、设计规范要求

1、厚度要求

按照国家规范《混凝土结构设计规范》GB50010要求，叠合板的预制板厚度不宜小于60mm，后浇混凝土叠合层厚度不应小于60mm。那么，叠合板中的预制板是否越厚越好？有些人认为，叠合板太薄容易开裂，甚至会断裂。但是，作者认为这个观点是不对的，主要是考虑到以下因素：

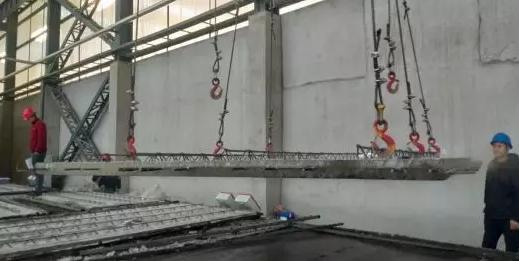

(1)预制板中的桁架钢筋可以增加平面外刚度，减少运输和吊装施工期间的挠度变形，确保了起吊运输浇筑时构件的安全；

(2)预制板加厚对于提高承载力的帮助并不大，反而会增大叠合板的重量，增加吊点承受的荷载，这对于起吊更加不利。

(3)叠合板的预制板防渗漏能力有限，楼盖的防渗漏性能主要取决于现浇叠合板的质量，加厚底板于事无补；

(4)叠合板预制板只配有一层双向钢筋，若只增加预制板厚度，将会增大由温差引起的应力，从而使混凝土更加容易开裂产生裂纹。

因此，在实际设计过程中，预制板的厚度一般以60mm为宜。

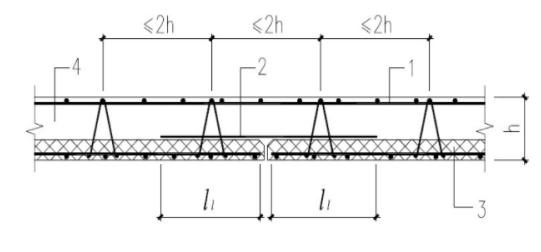

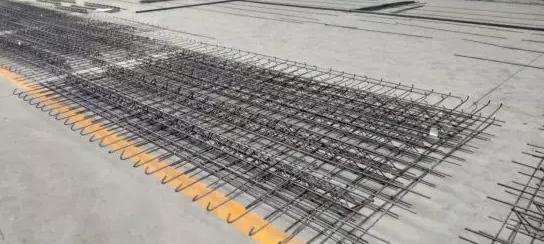

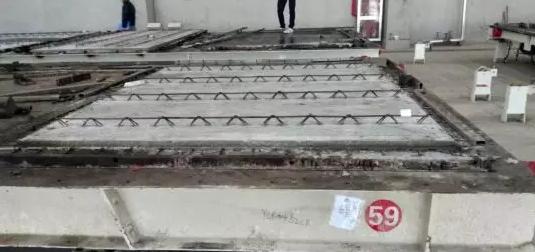

叠合板的预制板设置桁架钢筋构造示意

1-预制板；2-桁架钢筋；3-上弦钢筋；4-下弦钢筋；5-格构钢筋

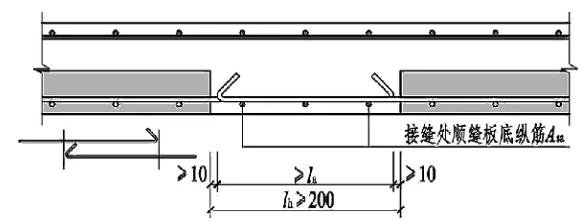

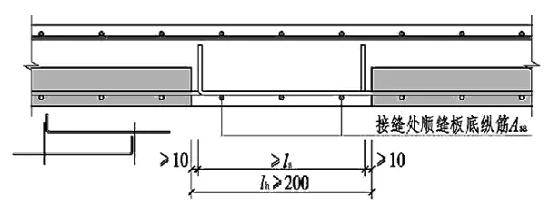

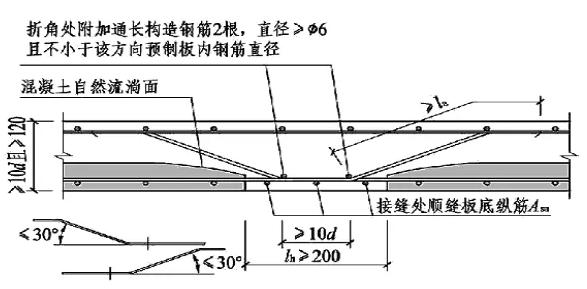

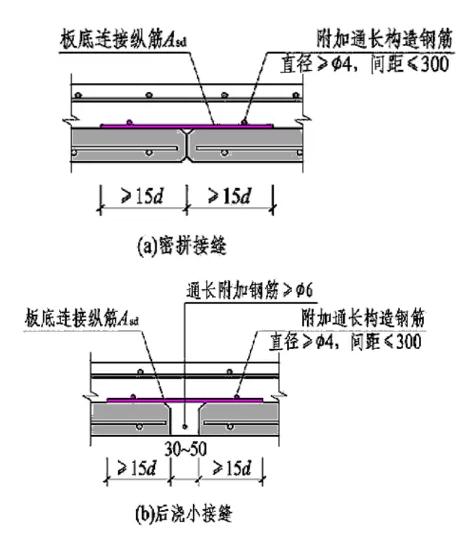

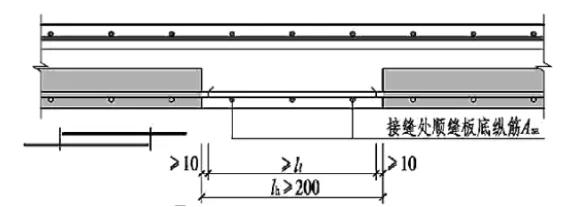

2、接缝设计要求

叠合板的整体受力性能介于可以按板缝划分为单向板和整体双向板，与楼板的尺寸、后浇层与预制板的厚度比例、接缝钢筋数量等因素有关。板缝接缝边界由于是后浇形式，
