年审新标准中的OBD检测流程及位置大全

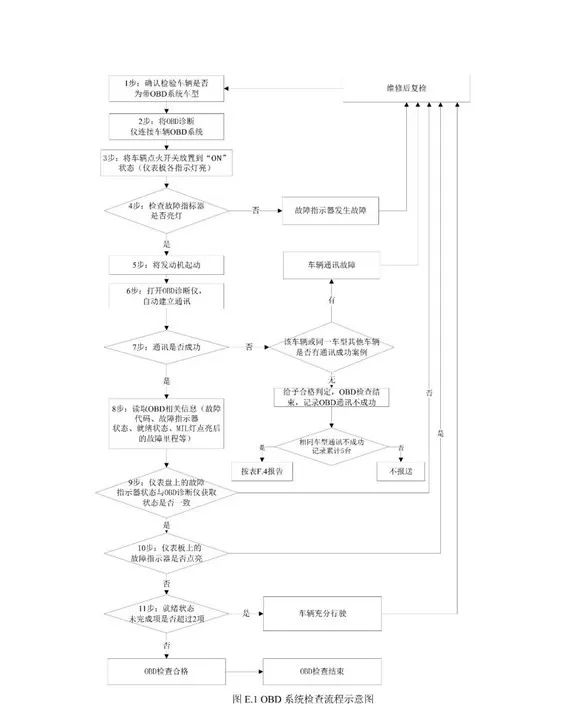

车辆OBD检查主要对象是： 2011年7月1日以后生产的轻型汽油车、轻型燃气车(总质量不超过3.5吨)； 2013年7月1日以后生产的重型汽油车(总质量大于3.5吨)； 2018年1月1日以后生产的柴油车、重型燃气车。 如果OBD检验不合格，则判定车辆检查不合格(强制规定)

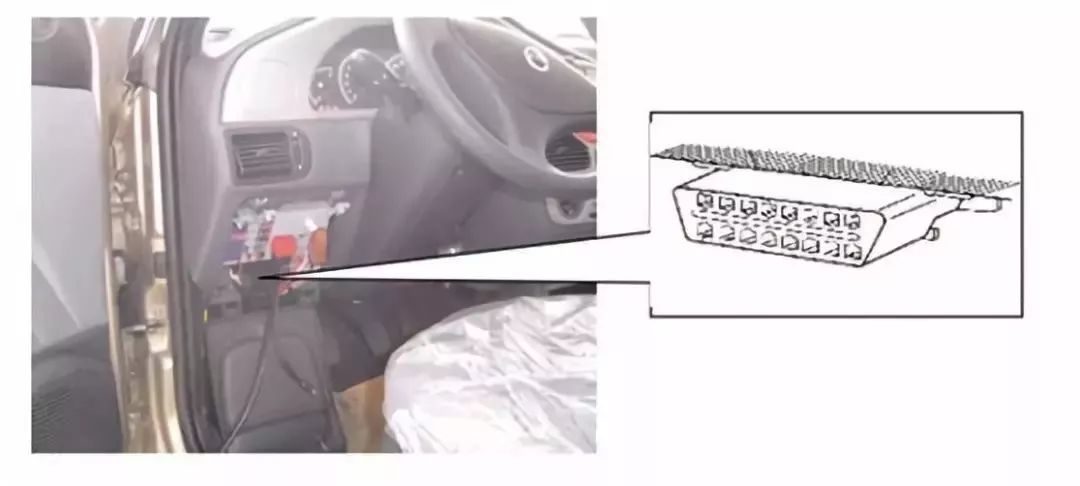

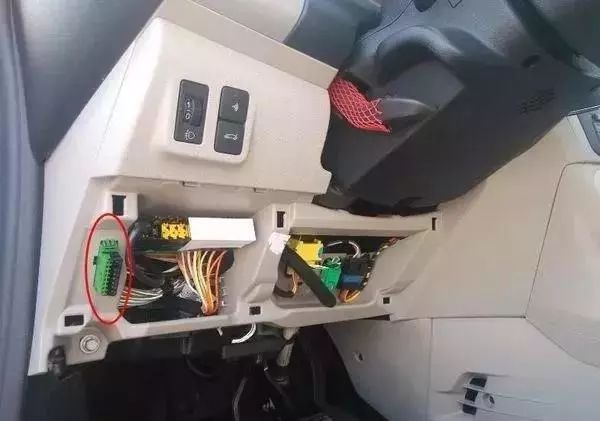

OBD接口的位置

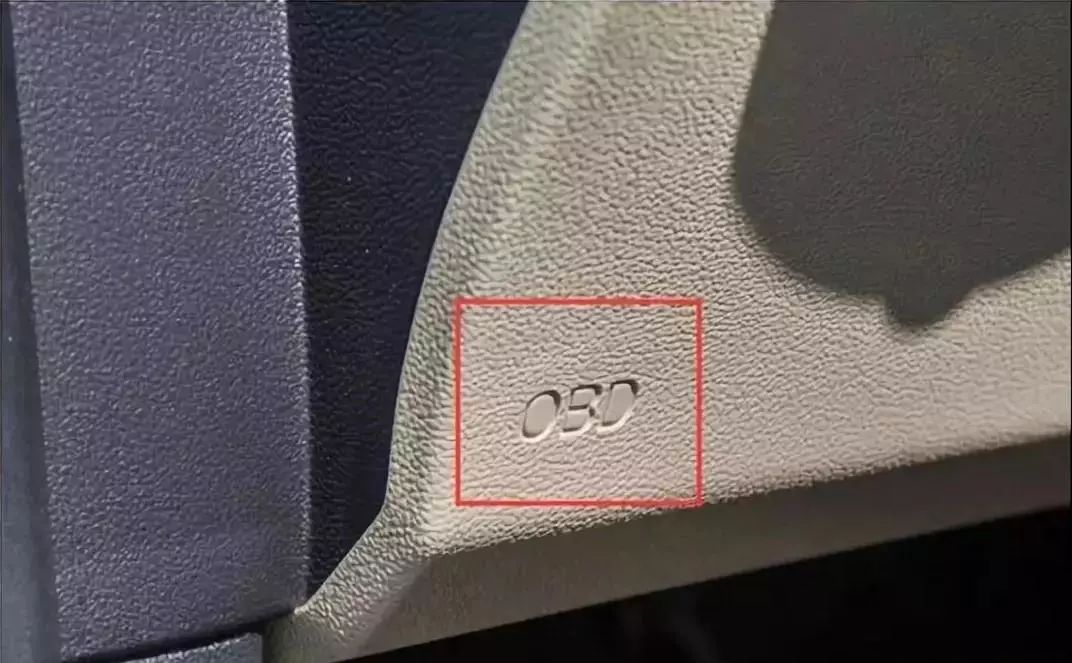

OBD接口的位置一般都在方向盘下方的内饰板中，靠近驾驶员膝盖附近的地方，不同车型的位置稍有区别，但基本位置都差不多。

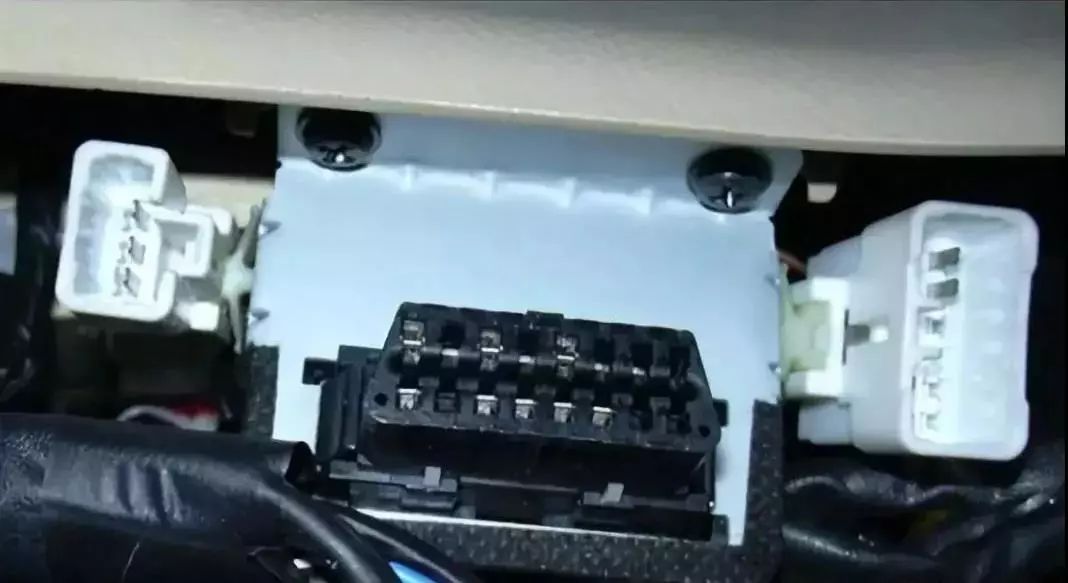

OBD接口统一采用梯形的16针DLC形式接插件，梯形接口是防误插设计，如果设备接口方向不对就无法插入，以防错误插入导致的短路或者其他状况影响车辆使用。

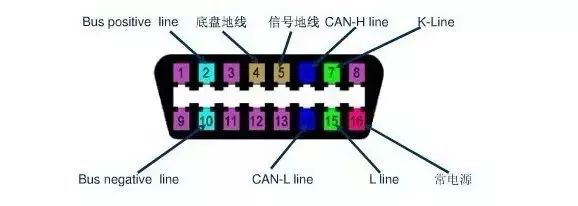

诊断座针脚定义

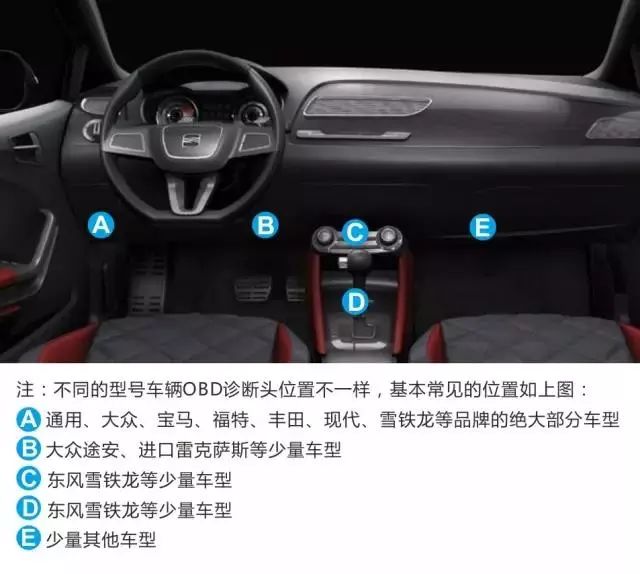

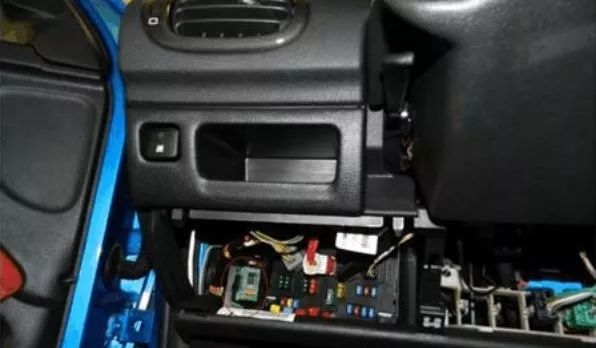

常见OBD接口位置分布

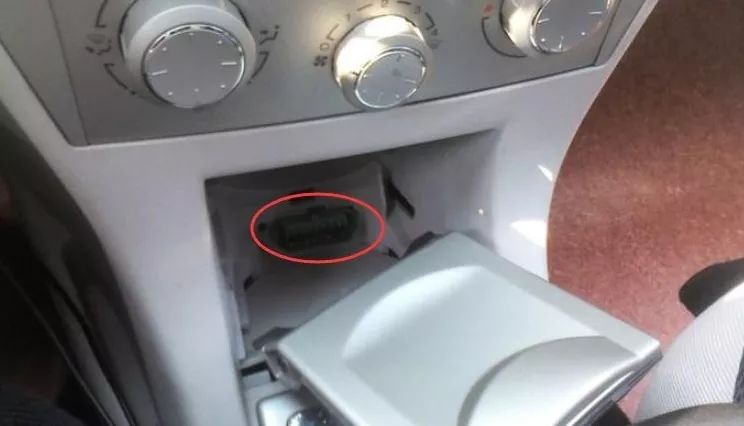

部分常见车型OBD接口位置

别克君威2.5：OBD诊断头在油门踏板上方。别克君威3.0：OBD诊断头在油门踏板上方。本田雅阁：OBD诊断头在仪表板的下方。北京吉普2500：OBD诊断头在驾驶员左护板侧。北京吉普2033：OBD诊断头在发动机舱内左侧。北京现代索娜塔：OBD诊断头在油门踏板上方。桑塔纳99新秀：OBD诊断头；大众奥迪系统；诊断头在排挡杆前方。桑塔纳2000：OBD诊断头；大众奥迪系统；诊断头在排挡杆前方。时代超人：OBD诊断头；大众奥迪系统；诊断头在驾驶员左护板侧。帕萨特B4：OBD诊断头；帕萨特系统；诊断头在仪表盘右下方的装饰板内。帕萨特2.0：OBD诊断头；帕萨特系统；诊断头在手刹车右侧。奥迪V6：2+2诊断头；大众奥迪系统；诊断头在发动机舱保险盒内，用E-118奥迪2+2测车线。奥迪A6：OBD诊断头；大众奥迪系统；诊断头在驾驶员左护板侧。奇瑞QQ三缸：用OBD接头；西门子系统；诊断头在右侧储物箱下方。奇瑞QQ四缸：三孔诊断头；检测线颜色是棕白；联电系统或大众系统；诊断头在驾驶员左侧保险盒附近。奇瑞风云7160EX：三孔诊断头；玛瑞利系统；诊断头在发动机舱内中间的刹车泵附近。奇瑞风云7160ES：三孔诊断头；玛瑞利系统；诊断头在发动机舱内中间刹车泵附近。长安之星：三孔诊断头；联电系统；诊断头在电瓶负极附近。长安欧雅：三孔诊断头；联电系统；诊断头在驾驶员座下中间横梁左侧。长安镭蒙：OBD诊断头；联电二代系统；诊断头在驾驶员左侧保险盒附近。长安奥托：OBD诊断头；联电系统；诊断头在驾驶员左侧保险盒附近。长安福特：OBD诊断头；诊断头在驾驶员左护板侧华洋汽车：OBD诊断头；德尔福系统；诊断头在驾驶员左侧保险盒附近。五菱之光：OBD诊断头，位置在驾驶员右侧座下；系统根据不同发动机和所配的电脑有所不同。五菱系统还有诊断头在电脑附近的。五菱扬光：OBD诊断头；五菱系统；随不同电脑，系统也有所不同；诊断头位置也在电脑附近。对于五菱MOTOROLA 摩托罗拉系统的诊断头，在用OBD诊断头检测不了时，请换用E-100欧宝/赛欧诊断头检测。爱丽舍：OBD诊断头在驾驶员左护板侧保险盒内。
福特翼虎吉普(ESCAPE XLT)：OBD诊断头在驾驶员左护板侧。丰田佳美(CAMRY)2.2：丰田-1、丰田-2诊断头；诊断头在发动机舱内右侧减振器附近或驾驶室内保险盒附近。天籁：OBD-Ⅱ诊断座；诊断头在驾驶员左护板侧。马自达M6：OBD-Ⅱ诊断座；诊断头在驾驶员左护板侧。羚羊世纪星：诊断头在驾驶员仪表板下方。飞度：OBD-Ⅱ诊断座；诊断头在驾驶员方向盘下面。一汽红旗：OBD诊断头；一汽红旗系统；诊断头在驾驶员左护板侧。一汽捷达：OBD诊断头；大众奥迪系统；诊断头在保险盒右侧附近。一汽佳宝：OBD诊断头；德尔福系统；诊断头在保险盒附近或前右门附近。中华：OBD诊断头；诊断头在保险盒附近或在油门踏板上方。松花江：OBD诊断头；德尔福系统；诊断头在保险盒附近。哈飞民意：OBD诊断头；德尔福系统；诊断头在保险盒附近或在油门踏板上方。哈飞中意：OBD诊断头；德尔福系统；诊断头在保险盒附近或在油门踏板上方。哈飞路宝7100：OBD诊断头；诊断头在前右座下面。哈飞路宝7110：OBD诊断头；五菱N1电脑；诊断头在前右座下电脑处。哈飞7160：OBD诊断头；五菱N1电脑；诊断头在刹车踏板上方。昌河汽车：OBD诊断头；德尔福系统；诊断头在保险盒附近或在油门踏板上方。昌河海豚：OBD诊断头；德尔福系统；诊断头在保险盒附近或在油门踏板上方。昌河北斗星：OBD诊断头；不同电脑用不同系统；诊断头在油门踏板上方。汉江伊美：OBD诊断头；德尔福系统；诊断头在保险盒附近。秦川福莱尔：OBD诊断头；不同电脑用不同系统；诊断头在驾驶员右侧工具箱下电脑旁。吉利美日：OBD诊断头；M1.5.4系统；诊断头在保险盒附近。吉利豪情：丰田形状的诊断头，位置在发动机舱内左后方。大宇DAEWOO CIELO：12孔诊断座，位置在右侧工具箱右侧。悦达起亚：(引用)汽车诊断座为20孔的，上面4个，中间8个，下面也是8个。用“奔驰单针”插入汽车诊断座的第16孔上，排列顺序是从上面的4个孔的第一孔开始，进入中国车系的锐达起亚车系进行测试。

最难寻找OBD接口TOP19

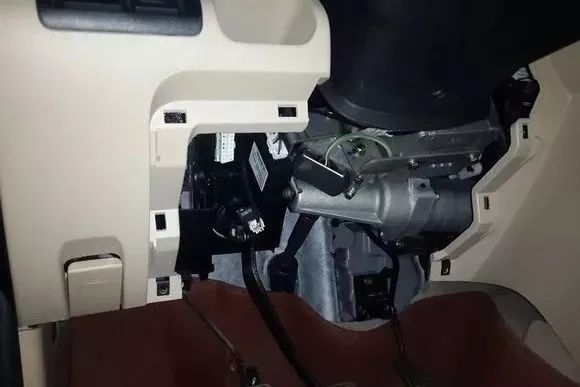

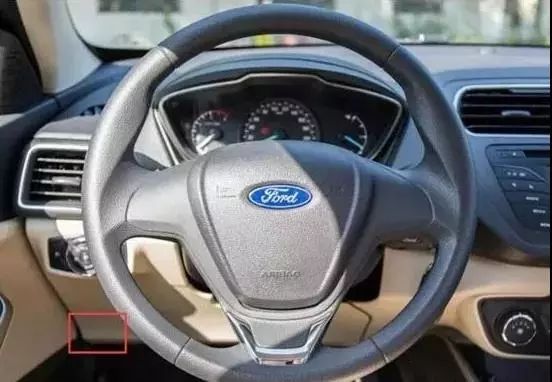

TOP 19 福特福睿斯

位置：方向盘下方塑料盖板左下方

TOP 18 现代伊兰特

位置：离合踏板上方，容易忽视

TOP 17 宝骏630

位置：方向盘下方，紧贴盖板后方

TOP 16 雪铁龙爱丽舍

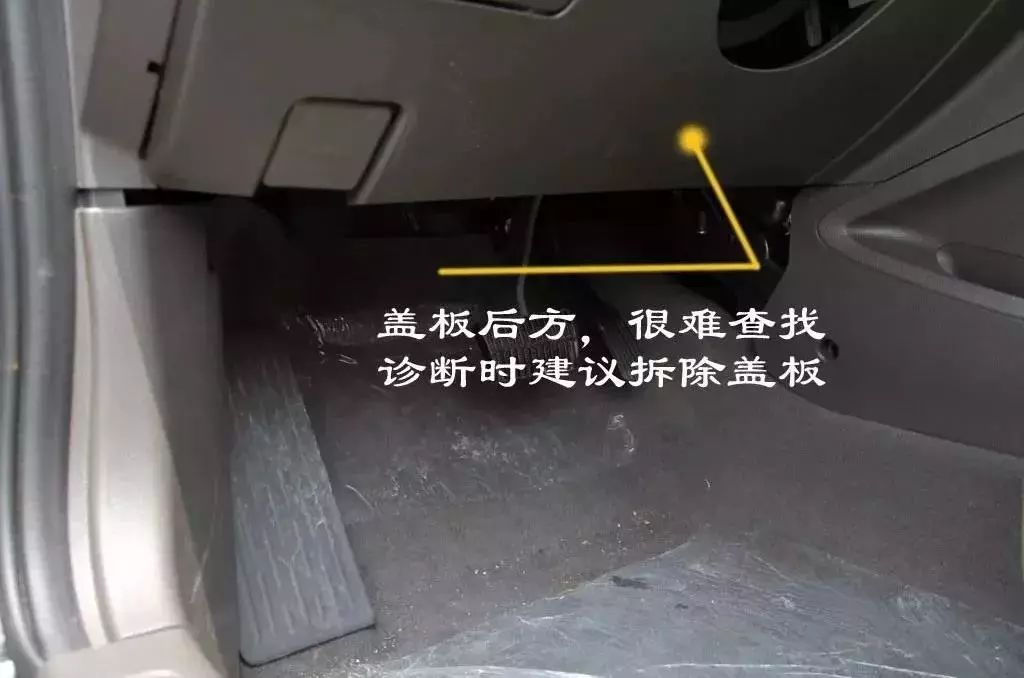

位置：方向盘下，盖板后方

TOP 15 雪铁龙C3-XR

位置：方向盘下方塑料盖板后方

TOP 14 长安欧诺

位置：方向盘下方，塑料盖板后面

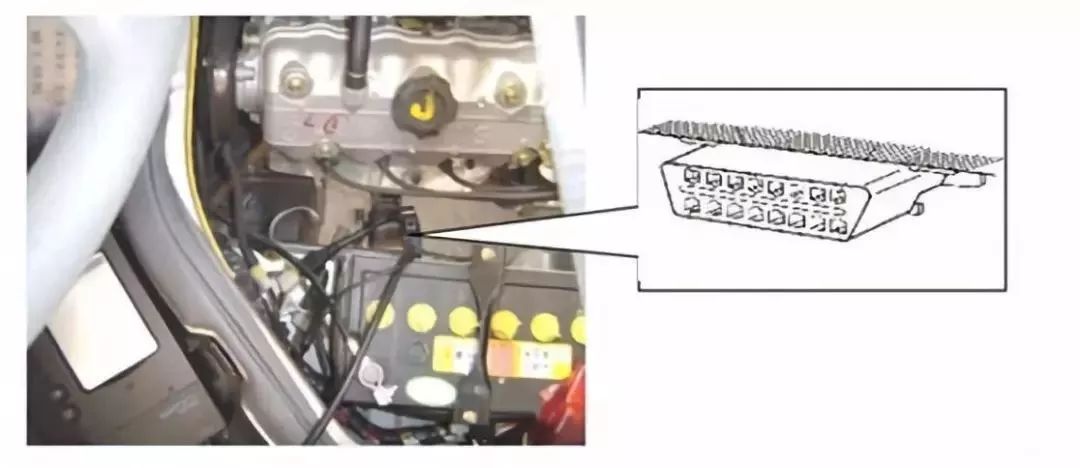

TOP 13 长安之星

位置：发动机罩下面的电瓶旁边

TOP 12 南京菲亚特西耶那

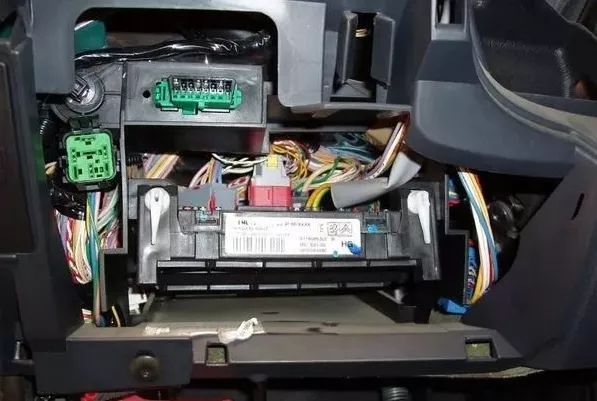

位置：仪表盘左路下方保险丝盒内

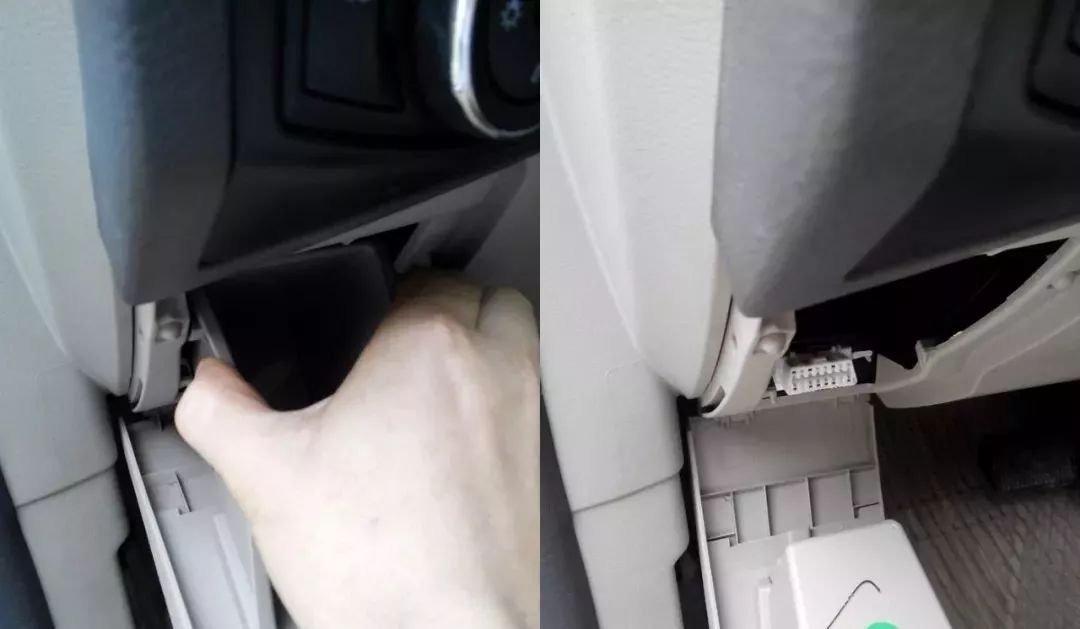

TOP 11 福特新福克斯

位置：大灯控制开关下方储物盒后面

TOP 10 大众途安

位置：方向盘下塑料盖板后方。

TOP 9 雪铁龙C2

位置：方向盘下方塑料盖板后方

TOP 8 东风标致307

位置：新307在烟灰盒下面，老307在方向盘左侧盖板后面。

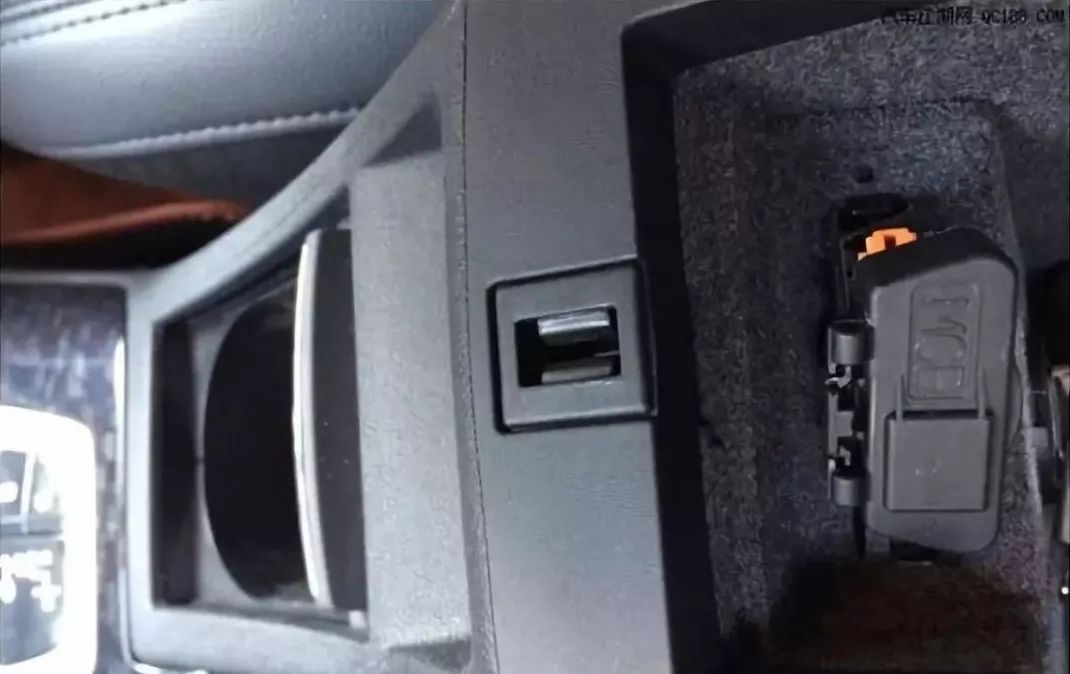

TOP 7 雪铁龙C5

位置：中央通道扶手箱内

TOP 6 老奇瑞

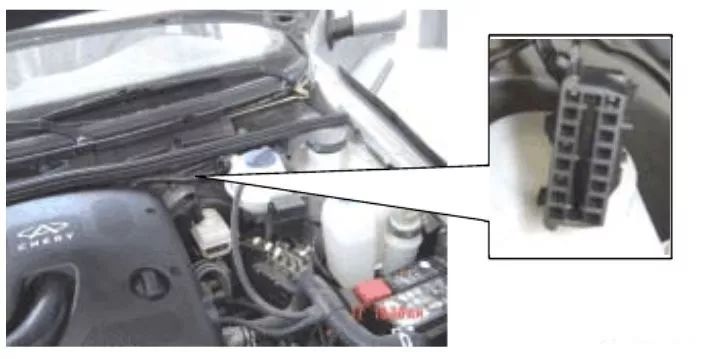

位置：发动机舱防火墙附近

TOP 5 雪铁龙世嘉

位置：档杆前方烟灰缸下面

TOP 4 大众老宝来

位置：空调面板下方烟灰缸上方，凸出的盖子后面。

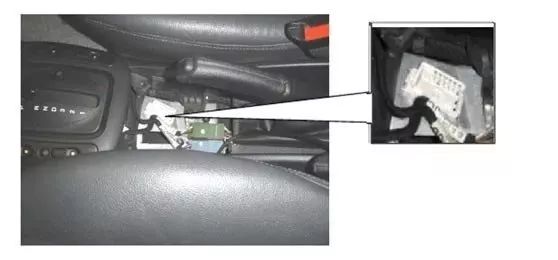

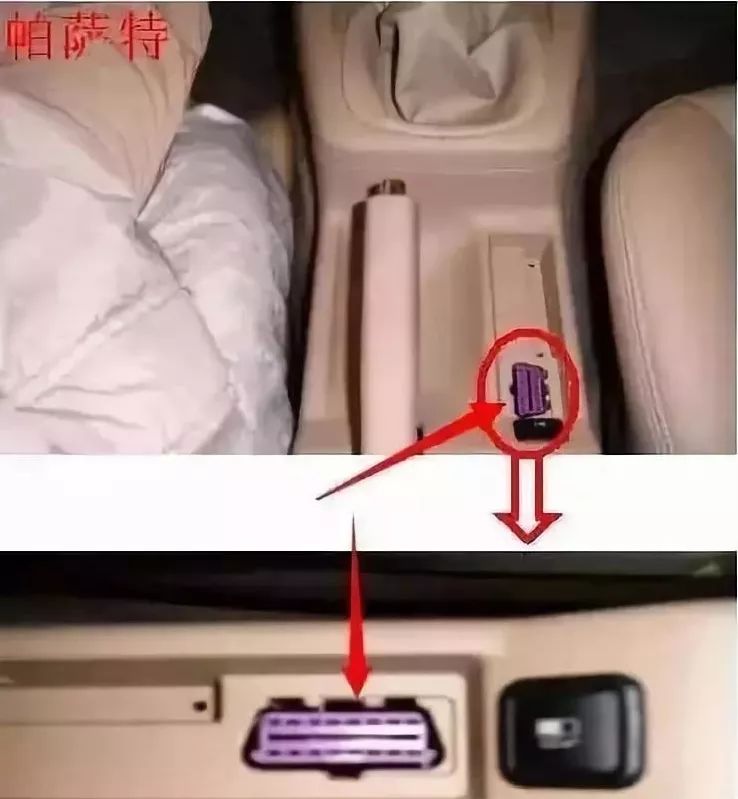

TOP 3 大众帕萨特B5

位置：手刹拉杆旁小置物格下方

TOP 2 欧宝威达Vectra

位置：手刹柄下方的杂物盘盖下面

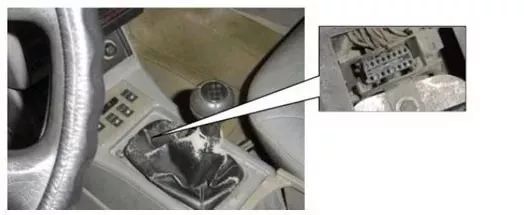

TOP 1 大众桑塔纳2000

位置：档杆防尘套下方
