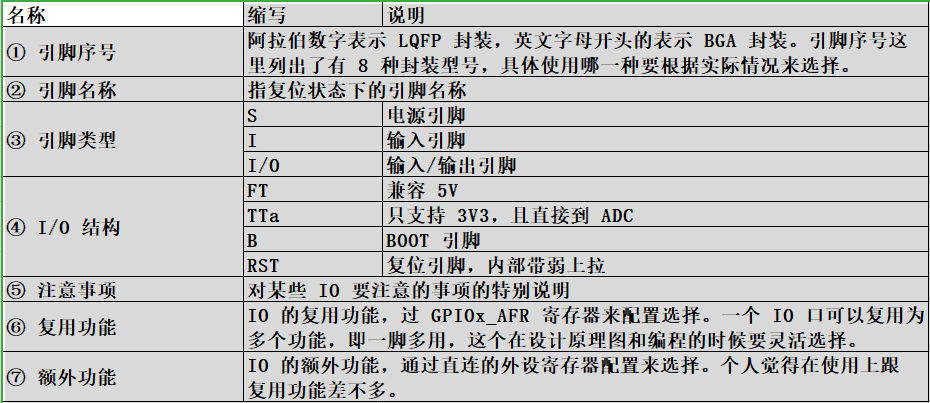

简介：STM32F4系列是高性能、低功耗的32位微控制器，STM32F407作为其中的代表型号，集成了丰富的功能与外设，适用于多种应用领域。本文解读STM32F407数据手册，介绍其核心处理器、存储器、模拟与数字外设、定时器、DMA控制器、电源管理、加密安全、调试接口和封装引脚等关键特性，以及这些特性如何助力开发人员进行系统设计。
1. Cortex-M4内核特性概述
1.1 Cortex-M4简介
Cortex-M4是ARM公司设计的一款高效、低功耗的32位微处理器内核，广泛应用于微控制器（MCU）领域。它继承了Cortex-M系列处理器的实时处理能力，并且增加了数字信号处理（DSP）功能，使其能够处理更复杂的算法。
1.2 性能特点
Cortex-M4内核通过其单周期乘法累加单元（MAC）以及单指令多数据（SIMD）支持，大幅提升了数字信号处理能力。此外，内核还支持单精度浮点运算，这使得M4成为实现需要高效数学计算应用的理想选择。
1.3 应用场景
凭借其出色的性能和低功耗特性，Cortex-M4内核广泛应用于物联网(IoT)、智能传感器、医疗设备、消费电子产品等领域。开发者能够利用M4内核实现复杂算法，同时保持产品具有较长的电池寿命。
2. 内存结构及其在STM32F4中的实现
2.1 内存映射与寻址机制
2.1.1 内存分区概览
在STM32F4系列微控制器中，内存映射是根据ARM Cortex-M4内核设计的。Cortex-M4内核的内存映射通常将地址空间划分为若干个区域，这些区域包括了代码执行的存储区、各种外设的寄存器映射区域以及用于SRAM和Flash的存储区域。
内存映射的起始地址通常是0x0000 0000，这在启动时被映射到向量表。从这个地址开始，编址空间被分为几个主要部分：
- 代码执行区域 ：该区域映射到Flash存储器，在STM32F4中通常位于0x0800 0000开始的地址空间内。
- SRAM区域 ：这块区域通常从0x2000 0000开始，用于存放运行时的变量、堆栈等。
- 外设区域 ：外设寄存器映射区域从0x4000 0000开始，提供对所有STM32F4的外设寄存器的直接访问。
在内存映射中，还有一个特殊的内存区域用于映射特殊的功能寄存器（SFR）。这些SFR通常用于系统级的配置，如中断和电源管理。
2.1.2 特殊功能寄存器(SFR)的作用与配置
特殊功能寄存器(SFR)是一组控制STM32F4微控制器硬件行为的寄存器，它们对于系统初始化和运行至关重要。SFR可以控制中断优先级、电源模式、时钟系统、外设启动和停止等。
例如，在STM32F4中， RCC_APB2ENR 寄存器控制着APB2总线上的外设时钟使能，通过修改该寄存器的位可以开启或关闭特定外设的时钟。而 NVIC_IPRn 寄存器用于设置中断优先级。
在应用中，配置SFR通常通过直接操作这些寄存器来完成，例如：
// 启用TIM2时钟
RCC->APB1ENR |= RCC_APB1ENR_TIM2EN;
// 设置外部中断线0的优先级为最低
NVIC_SetPriority(EXTI0_IRQn, 0xF);
这些操作都是通过直接写入或读取寄存器的值来完成的。直接操作SFR寄存器给开发者带来了很大的灵活性，但同时也要求开发者对寄存器的位域有充分的了解。
2.2 STM32F4的存储管理
2.2.1 内存保护单元(MPU)的功能与应用
STM32F4引入了内存保护单元（MPU）作为内存管理的一部分，它为软件提供了额外的内存访问控制功能。MPU可以将内存划分为多个区域，并为每个区域设置不同的访问权限，这有助于防止程序错误操作造成的系统崩溃。
例如，一个区域可以配置为仅允许代码执行，如果程序试图向这个区域写入数据，MPU会产生错误。开发者可以利用MPU实现更加安全和稳定的系统运行环境。
// MPU配置示例
MPU->TYPE = 0x00;
MPU->CTRL = 0x00;
MPU->RNR = 0x00;
MPU->RBAR = 0x00000000;
MPU->RASR = (MPU_RASR_AP_FULL | MPU_RASR_SRD_16KB | MPU_RASR_ENABLE);
在这个例子中，我们为一个内存区域设置了全访问权限和16KB的子区域划分。具体的参数取决于实际的应用需求。
2.2.2 静态随机存取存储器(SRAM)的特点
SRAM是STM32F4中用于存储程序运行时数据的快速读写存储器。它比Flash存取速度快，但成本更高，且容量有限。SRAM通常用来存放程序的动态数据，比如变量、堆栈等。
SRAM的特点包括：
- 快速访问 ：SRAM允许快速的读写操作，非常适合用于实时系统。
- 非持久性 ：SRAM中的数据在断电后会丢失，因此不适用于长期存储数据。
- 功耗 ：相比于Flash，SRAM的功耗相对较高。
2.2.3 Flash存储器的编程与优化
STM32F4系列的Flash存储器通常用于存放程序代码和只读数据。Flash的编程和优化对于保证系统性能和稳定性至关重要。编程Flash涉及到擦除、写入和验证等操作。
优化Flash的措施包括：
- 合理的代码组织 ：将经常修改的数据放在SRAM中，减少Flash的擦写次数。
- 内存对齐 ：避免字节对齐导致的性能损失。
- 页面擦除 ：最小化擦除操作，以减少Flash的磨损。
// Flash擦除和编程示例
HAL_FLASH_Unlock();
FLASH_EraseInitTypeDef EraseInitStruct;
uint32_t PageError;
uint32_t Address = 0x08000000; // Flash基地址
// 初始化擦除结构体
EraseInitStruct.TypeErase = FLASH_TYPEERASE_PAGES;
EraseInitStruct.PageAddress = Address;
EraseInitStruct.NbPages = 1; // 擦除一页
// 执行擦除
if (HAL_FLASHEx_Erase(&EraseInitStruct, &PageError) != HAL_OK) {
// 擦除错误处理
}
// 编程
uint32_t Data = 0x12345678;
if (HAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD, Address, Data) != HAL_OK) {
// 编程错误处理
}
HAL_FLASH_Lock();
这段代码展示了如何使用STM32 HAL库来解锁Flash，执行一个页面的擦除，然后在一个特定的地址写入数据。程序操作后锁定了Flash以保护内容不受干扰。
3. 内置多通道12位ADC的原理与应用
3.1 ADC的工作原理分析
3.1.1 转换过程与关键参数
模数转换器（ADC）是将模拟信号转换为数字信号的电子组件，在嵌入式系统中，特别是在微控制器内部的ADC，是用于数据采集的关键部件。STM32F4系列微控制器内置了高精度的多通道ADC，支持高达12位的分辨率。
模数转换过程一般包括以下几个阶段：采样、保持、量化和编码。
-
采样 ：根据奈奎斯特定理，采样频率应至少为信号最高频率的两倍，以确保信号能够被准确重构。在ADC中，模拟信号首先被采样，即在连续信号中按一定时间间隔取出信号的值。
-
保持 ：采样得到的模拟信号电平可能在采样瞬间发生变化。为保证量化过程稳定，需要在采样时刻之后维持电平一段固定的时间，这段时间内的电平被称为保持电平。
-
量化 ：采样得到的模拟值被转换为有限数量级的离散值的过程。12位ADC意味着它能够将模拟信号分成4096（2^12）个离散的数字值。
-
编码 ：量化后的值被转换为二进制代码，以表示对应的数字信号。
关键参数包括： - 分辨率 ：ADC的分辨率指的是它能够识别和表示的最小信号变化量。分辨率越高，ADC可以提供更细腻的变化级别，转换精度也越高。 - 采样率 ：ADC在单位时间内的采样次数。采样率越高，能够跟踪的信号变化就越快。 - 输入电压范围 ：定义了ADC可以转换的模拟信号的最小和最大电压值。 - 转换时间 ：完成一次转换所需的最短时间。
3.1.2 不同分辨率ADC的性能比较
分辨率是影响ADC性能的关键指标之一。理论上，12位ADC较10位ADC可以提供更多的信号级别（4096对1024），从而提供更高的精度。然而，在实际应用中，分辨率的提升并不总是等同于性能的提升，这是因为实际转换精度还受到其它因素的影响，如信号源的质量、电源的噪声、温度的变化、转换速度等等。
在性能比较时，还需关注ADC的线性度、积分非线性误差（INL）和微分非线性误差（DNL）。高分辨率的ADC可能会提供更低的非线性误差，但设计者需权衡成本、速度和所需的精确度。
3.2 ADC在STM32F4中的配置与使用
3.2.1 ADC初始化与通道配置
STM32F4的ADC支持多达24个通道，因此可以连接多个不同的传感器或信号源。初始化一个ADC涉及到设置其时钟、分辨率、数据对齐方式等。同时，通道配置包括选择通道、设置采样时间和排序规则。
以下是一个示例代码，用于初始化STM32F4的ADC：
#include "stm32f4xx.h"
void ADC_Configuration(void) {
ADC_InitTypeDef ADC_InitStructure;
ADC_CommonInitTypeDef ADC_CommonInitStructure;
// ADC通用初始化
ADC_CommonInitStructure.ADC_Mode = ADC_Mode_Independent;
ADC_CommonInitStructure.ADC_Prescaler = ADC_Prescaler_Div2;
ADC_CommonInitStructure.ADC_DMAAccessMode = ADC_DMAAccessMode_Disabled;
ADC_CommonInitStructure.ADC_TwoSamplingDelay = ADC_TwoSamplingDelay_5Cycles;
ADC_CommonInit(&ADC_CommonInitStructure);
// ADC1初始化
ADC_InitStructure.ADC_Resolution = ADC_Resolution_12b;
ADC_InitStructure.ADC_ScanConvMode = DISABLE;
ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;
ADC_InitStructure.ADC_ExternalTrigConvEdge = ADC_ExternalTrigConvEdge_None;
ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;
ADC_InitStructure.ADC_NbrOfConversion = 1;
ADC_Init(ADC1, &ADC_InitStructure);
// 通道配置
ADC_RegularChannelConfig(ADC1, ADC_Channel_10, 1, ADC_SampleTime_3Cycles);
}
int main(void) {
// 初始化代码
ADC_Configuration();
// ... 其他代码 ...
}
3.2.2 高级数据处理与滤波技术
在实际应用中，仅通过ADC采集数据往往不足以满足需求，特别是面对噪声较大的环境或需要高精度数据时。因此，软件滤波或数字信号处理（DSP）技术是常见的解决方案。
- 软件滤波 ：通过算法对采集的数据进行处理，以滤除噪声，常见的软件滤波算法包括移动平均滤波、中值滤波等。
- 数字信号处理（DSP） ：运用特定的数学算法对信号进行分析、变换和处理。例如，快速傅里叶变换（FFT）可用于信号的频域分析。
此外，STM32F4的ADC支持DMA传输，可以减少CPU的负担，提高数据传输的效率。通过DMA和适当的缓冲区管理，可以实现对ADC数据的连续采集和高效处理。
// 以下代码展示了如何配置DMA并启动ADC
DMA_InitTypeDef DMA_InitStructure;
NVIC_InitTypeDef NVIC_InitStructure;
// DMA初始化
DMA_DeInit(DMA2_Stream0);
DMA_InitStructure.DMA_Channel = DMA_Channel_0;
DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&ADC1->DR;
DMA_InitStructure.DMA_Memory0BaseAddr = (uint32_t)&adcValue;
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralToMemory;
DMA_InitStructure.DMA_BufferSize = 1;
DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;
DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;
DMA_InitStructure.DMA_Priority = DMA_Priority_High;
DMA_InitStructure.DMA_FIFOMode = DMA_FIFOMode_Disable;
DMA_InitStructure.DMA_FIFOThreshold = DMA_FIFOThreshold_HalfFull;
DMA_InitStructure.DMA_MemoryBurst = DMA_MemoryBurst_Single;
DMA_InitStructure.DMA_PeripheralBurst = DMA_PeripheralBurst_Single;
DMA_Init(DMA2_Stream0, &DMA_InitStructure);
// DMA中断配置
DMA_ITConfig(DMA2_Stream0, DMA_IT_TCIF, ENABLE);
NVIC_InitStructure.NVIC_IRQChannel = DMA2_Stream0_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStructure);
// 开启DMA
DMA_Cmd(DMA2_Stream0, ENABLE);
在本章节中，我们深入探讨了ADC的工作原理，并针对STM32F4微控制器上的应用做了详细介绍。通过配置初始化和高级数据处理技术，可以有效地利用内置的多通道12位ADC，以适应各种数据采集需求。在后续章节中，我们将继续探讨数字外设的支持和高级定时器功能，以及如何进一步优化数据传输效率和实现高精度定时。
4. 数字外设支持与高级定时器功能
数字外设是微控制器中不可或缺的一部分，它们负责实现与外部世界的通信，包括定时、计数、测量、输入/输出控制等功能。高级定时器则在控制更为复杂的时序和事件中发挥关键作用。本章将深入探讨数字外设的分类与特点以及高级定时器的设计与实现。
4.1 数字外设的分类与特点
4.1.1 定时器与计数器的作用
定时器和计数器是微控制器中最常见的数字外设，它们能够用于测量时间间隔、生成精确的时序控制信号以及对事件进行计数。在STM32F4系列中，定时器不仅提供基础的计时功能，还具备多种模式，例如输入捕获模式、输出比较模式和PWM模式等。
4.1.2 串行通信接口(SCI)的种类与应用
串行通信接口是用于微控制器与外部设备之间进行数据交换的另一类重要外设。STM32F4系列提供了多种串行通信接口，如USART、SPI、I2C和CAN等。这些接口根据不同的通信协议，支持不同的通信速率和应用场合，满足从简单的数据传输到复杂的网络通信需求。
4.2 高级定时器的设计与实现
4.2.1 PWM波形生成技术
脉冲宽度调制（PWM）是一种利用数字信号来控制模拟电路的技术，广泛应用于电机控制、电源转换和LED调光等领域。高级定时器可以生成多路PWM信号，支持自动重装载寄存器，使得调制频率和占空比的调整更加灵活。通过配置定时器的周期寄存器和捕获/比较寄存器，可以精确控制PWM波形的频率和占空比。
// 示例代码：配置PWM信号
TIM_HandleTypeDef htim; // 定时器句柄
// 初始化定时器
HAL_TIM_PWM_Start(&htim, TIM_CHANNEL_1); // 启动PWM通道1
// 设置PWM频率和占空比
uint32_t uwChannel = TIM_CHANNEL_1;
uint32_t uwPrescalerValue = (uint32_t)(SystemCoreClock / 1000000) - 1; // 预分频器值
uint32_t uwPeriodValue = (uint32_t)(1000000 / 1000) - 1; // 自动重装载寄存器值
uint32_t uwPulse = (uint32_t)(uwPeriodValue * 0.5); // 占空比50%
// 设置预分频器和自动重装载寄存器值
__HAL_TIM_SET_PRESCALER(&htim, uwPrescalerValue);
__HAL_TIM_SET_AUTORELOAD(&htim, uwPeriodValue);
// 设置占空比
__HAL_TIM_SET_COMPARE(&htim, uwChannel, uwPulse);
// 代码逻辑说明：
// 初始化定时器后，设置PWM频率和占空比。预分频器值由系统时钟频率决定。
// 自动重装载寄存器值确定PWM周期，占空比由两者共同决定。
4.2.2 死区时间控制与同步功能
高级定时器在生成PWM信号时，通常还需要控制死区时间（dead-time），以避免电子开关同时导通，导致短路。STM32F4的高级定时器提供了死区时间插入功能，可以设置两个互补输出之间的死区时间长度。此外，定时器之间的同步功能可以实现多个定时器的协调工作，进行复杂的控制逻辑。
总结
本章节深入讲解了数字外设的分类与特点以及高级定时器的设计与实现，涉及定时器与计数器、串行通信接口的详细应用，以及PWM波形生成技术和死区时间控制等高级功能。通过代码示例和逻辑分析，我们不仅了解了如何配置和使用这些功能，而且掌握了其背后的原理。这些知识对于设计高性能、高可靠性的嵌入式系统至关重要。
5. DMA控制器的应用与优化
DMA（Direct Memory Access）控制器是一种能够绕过CPU，直接在内存和外设之间传输数据的硬件逻辑。它的主要优势在于减少了CPU在数据传输操作中的负载，从而提高了整体的系统性能。随着现代微控制器越来越倾向于执行更复杂的任务和处理大量数据，DMA控制器的高效性变得尤为重要。
5.1 DMA的工作原理与优势
5.1.1 DMA与CPU的交互机制
DMA控制器的运作方式是在特定的条件或指令下，由外设请求数据传输。CPU授权DMA控制器访问内存和外设接口，然后DMA控制器独立地管理数据传输过程。这个过程中，CPU可以继续执行其它任务，从而显著提升系统的多任务处理能力。
例如，在STM32F4系列微控制器中，当一个外设（如ADC）需要将数据发送到内存时，它会发出DMA请求。DMA控制器接收请求后，获得总线控制权，直接从外设读取数据并写入内存。一旦传输完成，DMA控制器会通知CPU（通过中断或标志位），通知CPU数据传输已经完成。
5.1.2 DMA在数据传输中的作用
DMA在处理大规模数据流时尤其有用。在不使用DMA的情况下，CPU必须逐字节或逐数据块地从外设读取数据并将其存储到内存中。这一过程称为程序控制的数据传输。而DMA传输允许外设和内存直接交互，无需CPU介入，大幅降低了CPU的负担。
在数据采集、数字信号处理、视频流传输等任务中，数据传输量大，处理速度要求高，使用DMA能够显著提升性能。例如，在音频流播放中，音频数据可以预先加载到缓冲区中，并使用DMA持续不断地从缓冲区读取数据，供给DAC（数字模拟转换器）使用，而无需CPU实时参与数据的搬运工作。
5.2 提高DMA传输效率的策略
5.2.1 DMA传输模式的选择与配置
DMA传输支持多种模式，包括单次模式、循环模式、请求模式等。选择合适的传输模式对于优化性能至关重要。
-
单次模式（Normal） ：完成一次数据传输后，DMA将停止工作，除非CPU重新启动它。它适用于传输一次性的数据块。
c // 设置DMA为单次传输模式的代码示例 DMA_InitStructure.DMA_Mode = DMA_Mode_Normal; -
循环模式（Circular） ：当传输完成时，DMA自动重新加载源地址和目标地址，继续数据传输，适合于流数据处理。
c // 设置DMA为循环传输模式的代码示例 DMA_InitStructure.DMA_Mode = DMA_Mode_Circular; -
请求模式（Request） ：仅在外设发出DMA请求时，DMA才进行数据传输。这种模式适用于实时数据处理，可以根据需求随时更新数据。
c // 设置DMA为请求传输模式的代码示例 DMA_InitStructure.DMA_Mode = DMA_Mode_Request;
5.2.2 内存对齐与缓冲区管理
内存对齐是提高DMA传输效率的关键因素之一。当数据对齐到特定的内存地址边界时，处理器可以更高效地访问数据，特别是在缓存系统中。STM32F4的DMA支持多种内存对齐方式，包括按字节、半字（16位）和字（32位）对齐。
缓冲区管理则涉及到内存的分配和释放，以及如何管理多个缓冲区以避免内存碎片。合理地使用循环缓冲区或者链表管理缓冲区，可以提高内存利用率，并简化编程逻辑。
// DMA内存对齐配置示例
DMA_InitStructure.DMA_Memory0_Burst = DMA_Memory0_Burst_Single;
DMA_InitStructure.DMA_Memory1_Burst = DMA_Memory1_Burst_Single;
DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;
在这段代码中，我们设置了DMA内存块和外设地址的递增方式，以及数据块的突发传输方式。这样的设置有助于优化DMA在特定应用中的传输效率。
结语
在本章节中，我们深入探讨了DMA控制器的工作原理和优势，并详细介绍了提高DMA传输效率的策略。通过精心选择合适的传输模式和优化内存对齐及缓冲区管理，可以显著提高微控制器在处理大量数据时的性能。这些优化策略对于希望充分利用STM32F4等微控制器资源的开发者来说，是不可多得的实践指导。
6. 电源管理与硬件安全加密技术
6.1 电源管理模块的设计原理
电源管理是嵌入式系统设计中的关键部分，尤其是在移动设备和便携式电子产品中。STM32F4系列微控制器提供了多种低功耗模式，包括睡眠模式、待机模式和停机模式，以适应不同应用场景下的电源需求。
6.1.1 低功耗模式的实现与切换
在实现低功耗时，开发者需要理解各种低功耗模式的工作原理，并根据需要编写相应的控制代码。通常，微控制器从运行模式切换到低功耗模式时，会关闭或限制处理器的核心活动，但可以保持某些外设的活动。
// 代码示例：切换到低功耗待机模式
PWR_EnterSTANDBYMode();
在此代码段中，我们调用了 PWR_EnterSTANDBYMode 函数，使STM32F4进入待机模式，从而实现最低的功耗。
6.1.2 电源优化策略与实操
在电源管理的优化策略中，应考虑以下几点：
- 选择合适的时钟源和调整时钟频率。
- 优化外设的功耗模式，例如关闭未使用的外设。
- 使用DMA传输而非CPU轮询以减少功耗。
- 利用睡眠模式和唤醒机制，减少处理器空闲时的能耗。
6.2 STM32F4的硬件安全特性
STM32F4系列微控制器具备一系列硬件安全特性，用于保护代码和数据不被未经授权访问，确保系统的安全性。
6.2.1 安全引导与代码保护
安全引导（Secure Boot）是一种确保设备只能加载和执行授权固件的方法。STM32F4提供了安全引导功能，该功能通过对固件进行签名和验证，确保引导过程的安全性。
在安全引导实现中，STM32F4使用公钥基础设施（PKI）来验证签名。开发者需要生成一对密钥（公钥和私钥），并将公钥存储在设备中。在引导过程中，设备使用存储的公钥来验证固件的签名。
6.2.2 加密算法的集成与应用
STM32F4系列微控制器集成了AES、DES和3DES等加密算法，这些硬件加速器可以大大提高加密和解密过程的效率。
// AES加密算法的代码示例
AES_HandleTypeDef AesHandle;
uint8_t Input[16] = { /* ... */ };
uint8_t Output[16];
AesHandle.Instance = AES;
AesHandle.Init.Mode = AES_MODE_CBC;
AesHandle.Init.KeySize = AES_KEYSIZE_128B;
AesHandle.Init.Key = (uint8_t*)(your_128bit_key); // 16字节的密钥
AesHandle.Init.IV = (uint8_t*)(your_iv); // 初始化向量
HAL_AES_Init(&AesHandle);
HAL_AES CBC Encryption(&AesHandle, Input, Output, 16);
在此代码示例中，初始化AES句柄，并设置加密模式为CBC（Cipher Block Chaining）。然后进行AES加密操作，输入数据 Input 和输出数据 Output 。
通过对低功耗模式的实现和切换以及安全引导与加密算法的集成应用，可以显著提升STM32F4系列微控制器在电源管理和硬件安全性能方面的表现，使其适应更多复杂和高安全需求的嵌入式应用场合。
