实景三维模型与 CAD 的集成是把工程设计与施工过程中的几何模型数据、属性信息与周围地形数据统一起来进行管理和表达，给检验施工质量、辅助施工管理、工程建成后的养护维护等工作带来了极大的便利。

目前，工程规划设计主要使用 CAD 快速制图且早已的被设计人员所使用，同时规划部门所使用的资料都是以 CAD 格式保存的电子文件形式。同时，我国大多数城市的测绘部门都是采用 AutoCAD软件或基于 AutoCAD平台的数字化成图软件进行数字化生产。

在数据结构方面，CAD 主要以矢量数据为主，侧重于用点、线、面、圆形、弧形等多种元素对其组合、编辑，在规划成果的表现上注重表现二维图形，即便是三维图形也不是真实的反映实体。

以上这些特点给规划设计人员在空间分析、数据统计、查询等方面都带来了困难，使得仅依赖 CAD 技术的规划设计方法已经不能满足快速城市化发展的需求。

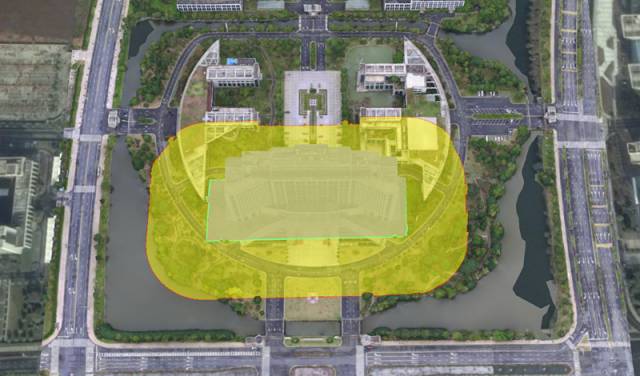

某中学校园规划方案CAD效果图

而倾斜摄影三维建模作为一种新技术给工程规划设计带来了先进技术手段的支持。通过这种方式建立的三维模型真实地记录、反映对象的空间位置、构成情况以及对象间的关系，具备强大的空间量测和分析功能。实景三维模型中每个对象都带有自身的属性信息 , 是有意义的实体。

在设计成果的表现方面，倾斜摄影既可以表现为二维平面图，还可以生成反映真实地形的三维空间效果，同时，也可以动态观察、分析规划成果和实时调整规划方案，从而实现动态的规划设计。除此以外，使用倾斜摄影的规划设计成果可以直接并快速的输入到数据库中，为数字工程的建设打好基础。

点击图片查看三维模型

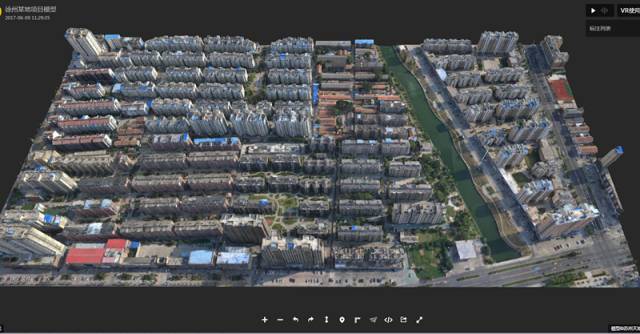

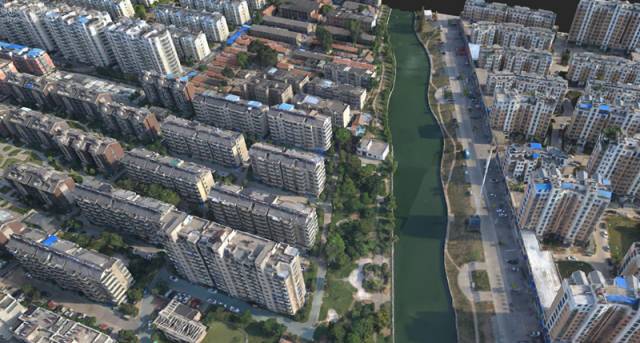

Wish3D实景三维作品-徐州某地项目模型©苏州天地衡遥感科技有限公司

CAD叠加倾斜摄影三维模型，给规划设计手法带来了质的飞跃！LocaSpace凭借对CAD和倾斜摄影模型强大的支持，实现两者叠加，并且支持各种空间量测和分析。

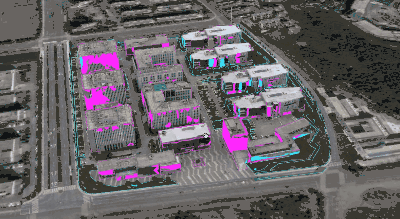

LocaSpace-CAD叠加实景三维模型

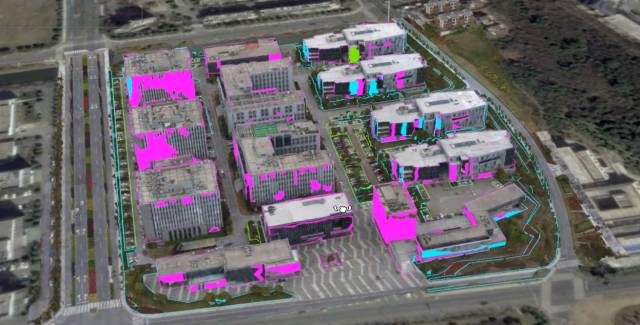

选择“紧贴模型”模式，LocaSpace可以将CAD与三维模型贴合显示，可以清晰地看到CAD的设计方案与真实的场景的差距，工程师对比模型修改图纸；同时，自动化的倾斜摄影建模是非常快速的，在工程设计、施工管理、工程建成等多个阶段都可以三维建模，与设计方案对比，从而实现动态、循环的规划。

三维模型的空间分析能力能够很好地辅助规划决策，可对规划方案进行优化、择优、模拟和评估等。例如通过CAD与三维模型的叠加分析，可对经济、人口、自然条件等进行多因子叠加，对规划区的地质灾害潜在危害进行预估；通过缓冲区和叠加分析实现规划区学校的选址等，以上这些是传统规划方法难以用数据分析完成的。倾斜摄影三维模型的引入不仅提高了规划效率，更重要的是保证了规划成果的品质。
