本文介绍了西南交大北京研究院隧道及地下工程研究所特长隧道通风系统优化及智能控制相关内容。目的是提升通风与施工效率、节约能耗，核心技术包括机变混合通风、‘上下山’组合通风、爆破激波水泡降尘、智能通风控制，还列举了多个应用案例。
编者荐语：西南交大北京研究院隧道及地下工程研究所面向铁路隧道、公路隧道以及城市大型地下工程，开发新技术、新材料和新装备，提供安全监测、质量检测、设计优化、爆破优化、通风系统优化及智能控制、安全分析、可靠性分析等方面的科研和技术服务。本文简要介绍了特长隧道通风系统优化及智能控制的目的、核心技术、以及部分实际应用案例，分享于此，若有需求欢迎联系咨询了解。
来源 | 西南交交大北京研究院
隧道及地下工程研究所
1. 目的
ll 根据隧道特点，优化通风方案，提升通风效率(提升 10%以上)；
ll 掌子面快速降尘，压缩间歇等待时间，提升施工效率(每个循环节约 5-10 分钟)；
ll 根据隧道空气污染情况，智能调整风机功率，既保障供风效率，又节约能耗(节约 15%以上，供风距离越长，节约越多)。
2 核心技术
1) 隧道主洞长距施工机变混合通风系统
ll 充分利用隧道左右线车行横洞，实施组合通风，显著提高通风效率
ll 使用可移动风机，快速调整通风模式

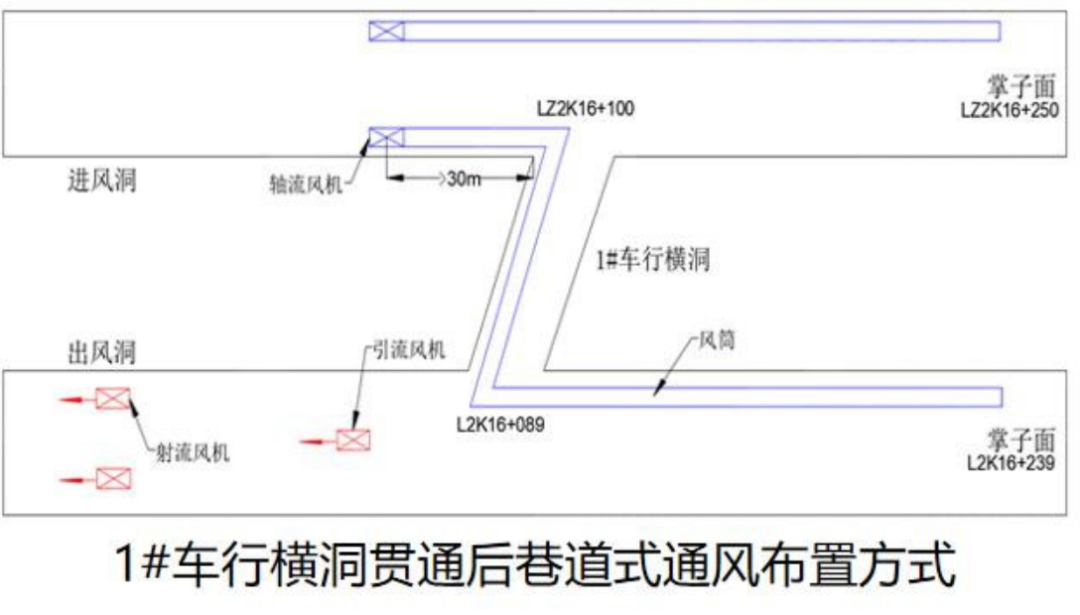

图 1 某遂道机变通风示例
2) 隧道斜井分段施工“上下山”组合通风系统
超长隧道往往利用斜井增加开挖面，加快施工进度。但是一个斜井通常需向2-4 个掌子面供风，通风较为困难，特别是隧道有纵坡的时候，上行和下行风阻差异很大，通风更为困难。
“上下山”组合通风可以有效解决该困难。采用风仓调节风压，实现供风平衡(图 2)。

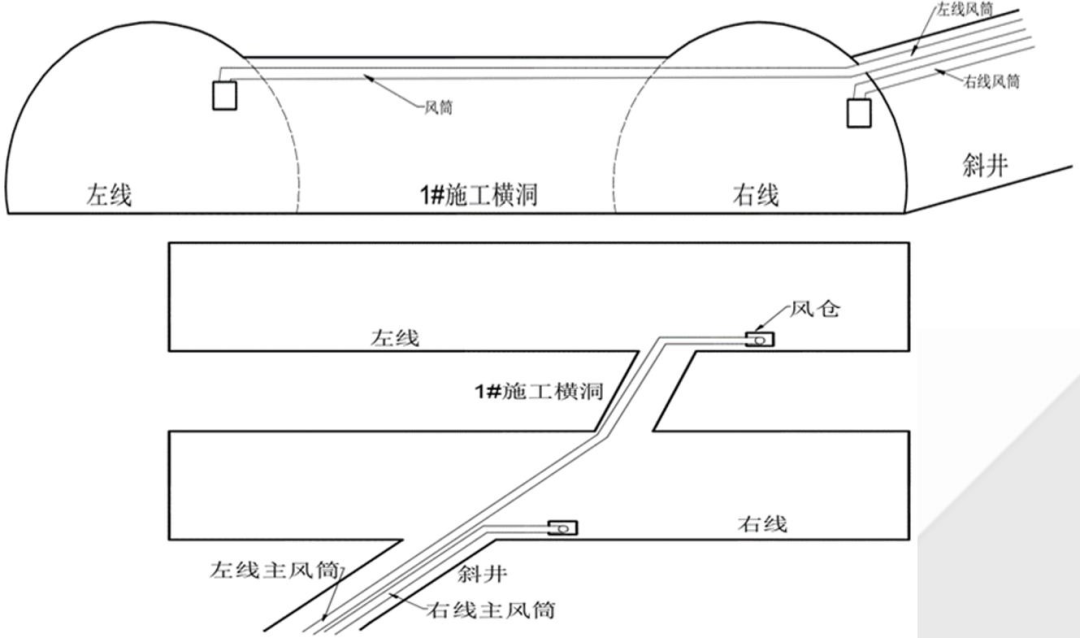

图 2 某隧道“上下山”组合通风示例
3) 爆破激波水泡快速降尘技术
利用爆破震动波激发产生均匀泡沫，泡沫分布在掌子面爆破空间，迅速扑捉微小粉尘，聚团快速沉降(图 3、图 4)。
图 3 激波水泡产生过程

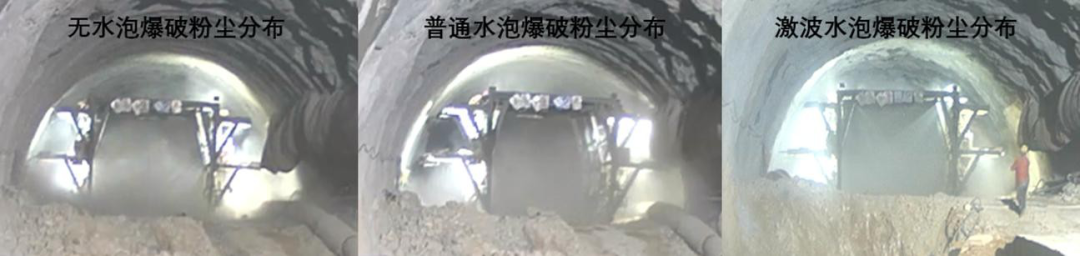

图 4 现场效果对比
激波水泡降尘效果大大优于普通水泡， 爆破粉尘最大浓度从原有的14.5mg/m3 降低至 6.6mg/m3，降尘效果十分显著，降尘的同时还可以降温，且不会改变炸药对岩体的作用力。
4) 智能通风控制系统
智能通风控制系统由环境监控系统、控制系统、传输通讯系统和连续变频风机共同组成(图 5)。
ll 环境监控系统：实时获取隧道关键部位的环境污染状况；
ll 控制系统：分析和评价隧道的污染状态，计算风机运行频率，并将频率信号下发至变频器；
ll 连续变频风机：通过变频器改变风机运行功率，实现风量适时连续调整， 既满足供风需求，又降低了风机的消耗。

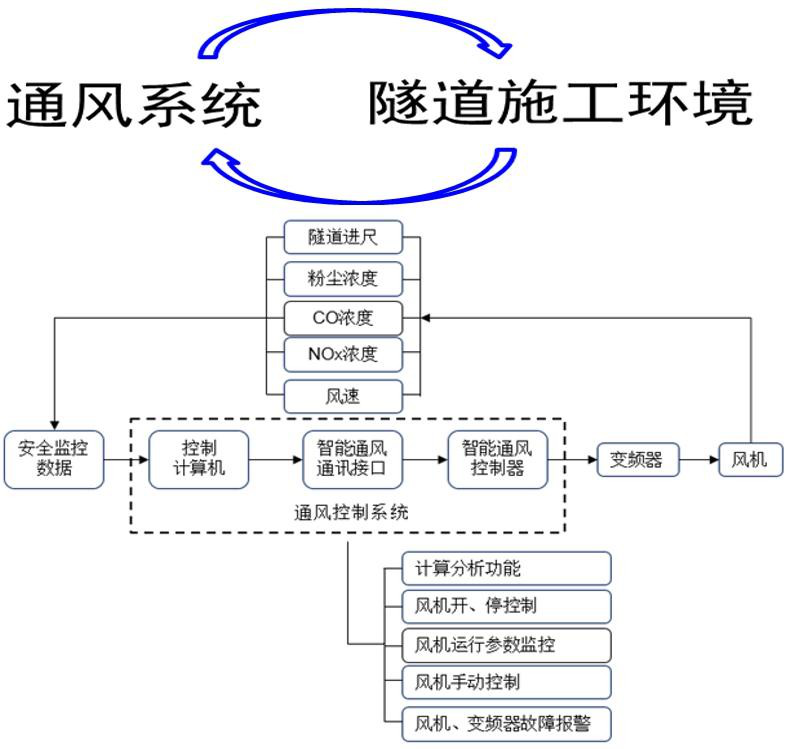

图 5 智能通风控制系统

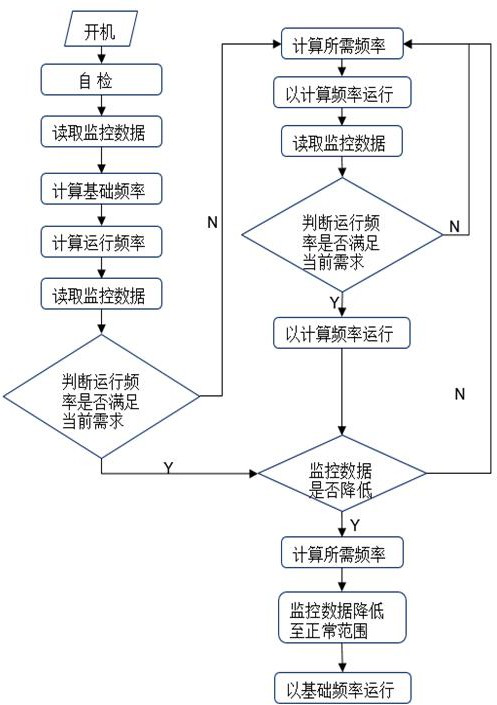

图 6 控制流程

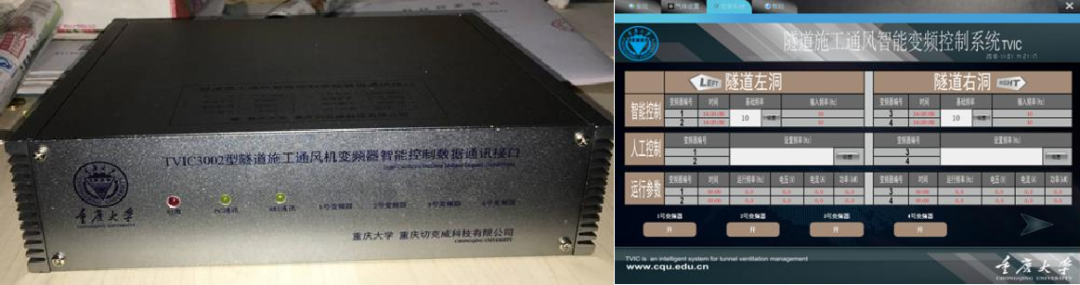

图 7 软硬件
2 应用
已经成功应用于：
ll 重庆渝广高速华蓥山隧道
ll 重庆石黔高速七曜山隧道
ll 云南建个元高速咪的隧道
ll 云南建个元高速呢格隧道
正在应用：
Ø 云南建个元高速兴隆隧道
Ø 云南建个元高速五老峰隧道
