本节内容教大家练习使用“文本”命令为工程图添加注释。

提示：如果您无法找到特定的命令，可以通过点击键盘上的“S”键按名称来搜索命令。 这将显示工具箱，您可以在其中搜索特定的命令。

熟悉此练习的目标：

1. 轻松使用尺寸、中心标记、引出序号和符号命令来标注工程图。
2. 了解如何创建明细表。
3. 轻松使用“文本”命令为工程图添加注释。
4. 了解如何对源设计的修改如何影响工程图，并且轻松根据这些更改更新工程图。

（一）获取数据集

获取数据集以开始练习。

1. 在“数据面板”的“样例”部分中，浏览到：“基本培训”->“08 - 工程图”。

2. 双击缩略图或模型名称以打开模型 - Connector_Joint_Drawing。

注意：您也可以下载现有的练习文件 Connector_Joint_Drawing.zip，并将文档上传到 Fusion 360 的数据面板。

（二）开始添加尺寸

添加一些尺寸。

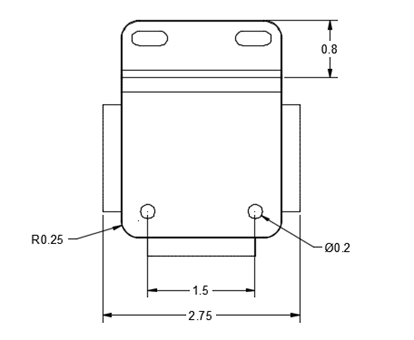

• 首先在俯视图中添加如图所示的尺寸。

注意：通过单个命令便可添加所有这些尺寸。

（三）添加圆心标记

使用“圆心标记”命令。

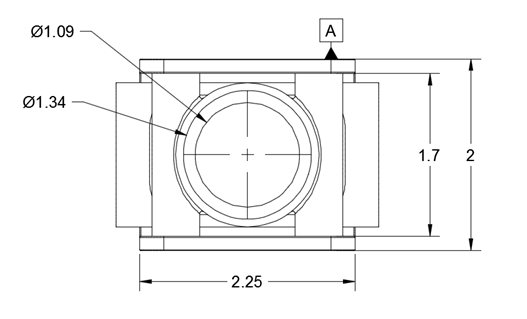

接下来，向前视图的大开口添加中心标记。

• 启用“中心标记”命令。
• 确保选择闭合的环形边。

（四）放置形位公差符号

使用“形位公差符号”命令。

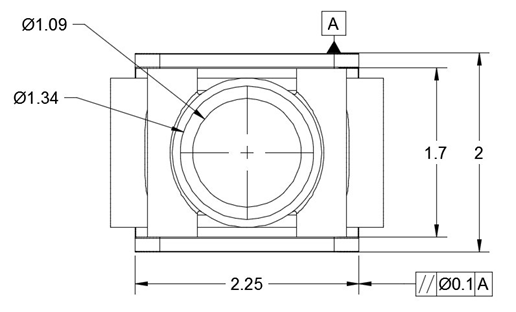

将形位公差符号添加到“前视图”。

• 启用“形位公差符号”命令。
• 将其放置在前视图的 2.25 尺寸位置。
• 将“几何符号”设置为“平行度”，将“第一个公差”设置为 Ø 0.1 并将“第一个基准”设置为 A。

（五）生成明细表

添加基准标识符和明细表。

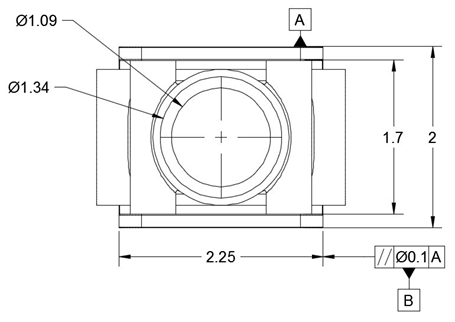

1. 在具有标识符 B 的形位公差符号底部添加基准标识符。

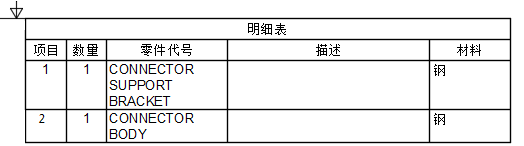

2. 接下来，基于等轴测视图将明细表添加到工程图的右上角。

（六）添加引出序号和注释

添加引出序号和备注。

1. 为设计中的每个零件添加引出序号，然后将它们垂直放置在视图的左侧。

• 启用“引出序号”命令。
• 为两个零件添加引出序号。
• 启用“对齐引出序号”命令。
• 在直线左侧绘制一条直线。

2. 在与此处的图像匹配的工程图的左上角添加备注。

（七）返回到您的设计

更改设计。

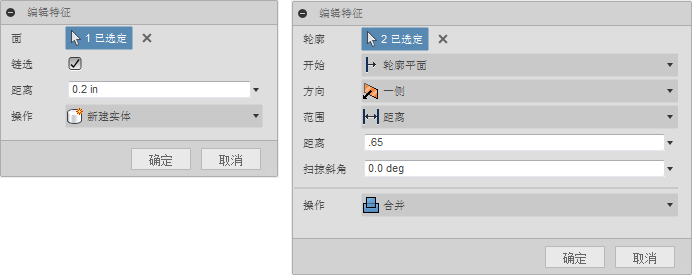

1. 最后，对设计文件进行两项更改并更新工程图。

• 切换到源设计文件。
• 使用“偏移面”命令将夹持凸台的背面向外延伸 0.25 英寸。
• 将拉伸 4 的距离更改为 0.65 英寸。

• 保存您的设计。
• 返回到您的工程图。
• 更新工程图。

（八）自检

复习刚刚学到的技能。

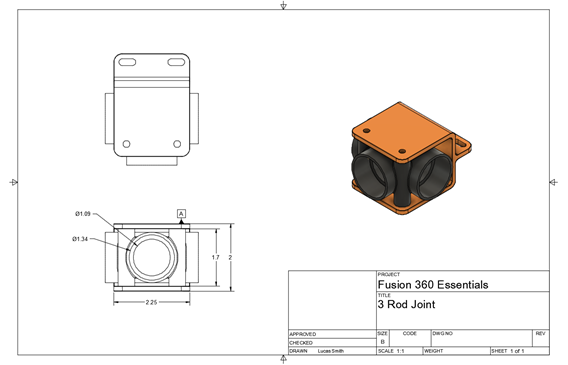

1. 您的工程图是否与此图中所示的一个工程图匹配？

如果是这样，做得不错！

如果不是，请确保已正确完成以下步骤：

• 您在更改了源文件后更新了工程图。
• 所有尺寸都使用了正确的参考点。
• 您的引出序号指向正确的零件。

至此，工程图教程就完结啦，小伙伴们学会了吗？
