单相电表用于家用电计量比较多，所以单相电表大多数都是直通式的，但是如果要计量的电流远远大于电表的安全电量范围就需要使用电流互感器，添加了电流互感器，单相电表有两种方法连接。

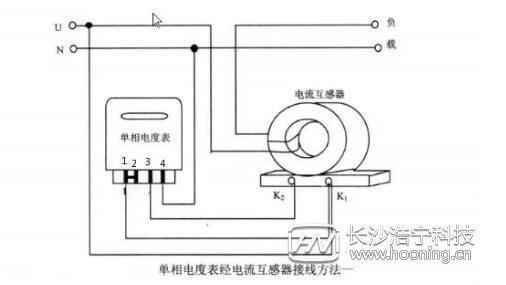

第一种：带连片的单相电表与电流互感器接线图

带连片的单相电表与电流互感器接线图

火线连接到互感器K1并联到电表的1号进线口，K1再并联火线缠绕互感器的连线，K2接零线3号口入，4号口直接解零线出。

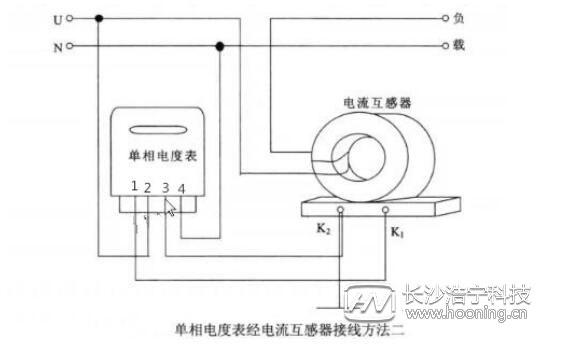

第二种：无连片的单相电表与电流互感器接线图

无连片的单相电表与电流互感器接线图

K1接电表1号口， k2接电表3号口，零线接入4号口，火电表内的连接片没有断开，K2是禁止接地的，要是电表内的连接片已经拆除，那么K2应该接地。

安装了互感器的单相电表怎么计算电量

首先当我们要计算加了互感器的三相四线电表实际记电量的时候，需要知道电流互感器的倍数，互感器的电流比互感器上面都是有写的，互感器的电流比一般是按初级(穿芯)1匝标注，根据电流比等于匝数比可知，穿芯1匝时电流比等于：150/5/1等于30倍，穿芯2匝时电流比等于150/5/2等于15倍，150/5电流互感器1匝穿心，30倍。 2匝穿心，15倍。 3匝穿心，10倍 5匝穿心，6倍。总之，用穿心1匝的倍率，除以穿心匝数，就是实际倍率。

◆实际用电量=电表显示的用电*电流比/匝数

例如：电表显示这个月用的电量为500度电，那么电流互感器上面电流比为300/5A，穿芯2匝，那么实际用电量就是500*300/5A/2=15000度电。
