svn找不到节点_新手向——FLAC3D6.0如何输出节点位移

重要通知：本公众号已开通赞赏功能，各位读者老爷有钱的可以给呱太捧个钱场！ 推荐使用微信PC端进行阅读，以避免命令流显示畸变。文章所附命令流均可直接复制到FLAC3D 6.0中运行，若有报错，请手动重输命令流。如果我的推文对你有帮助，请关注我，并点赞，在看，分享。 ======正文======在利用FLAC3D计算完成后，有时需要提取单个或多个节点的位移，笔者在此提供常用的2种方法：①使用list功能提取；②编写fish函数提取。 ======案例演示======

案例模型为6*6*6*的立方体，分组情况见图1。进行初始平衡后挖去分组‘2’，提取并输出模型各节点的位移。

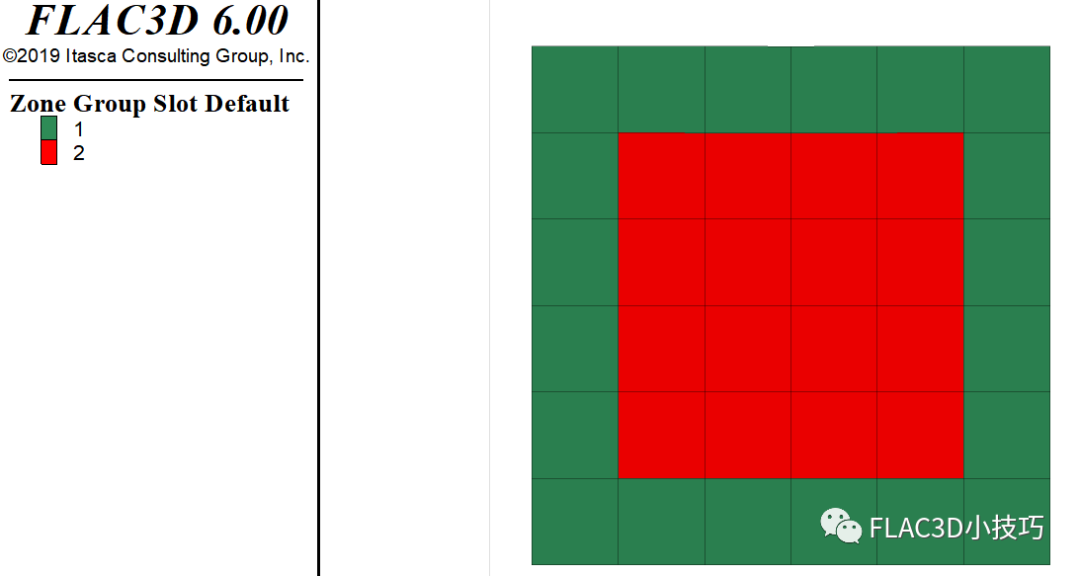

图1 模型分组

命令流如下：

;建立模型并完成开挖计算model newzone create brick size 6 6 6 group '1'zone cmodel assign m-czone
