在道路施工中，经常会遇到凹曲线、凸曲线之类的竖曲线，在常规的计算方法来讲，难免有些复杂。本经验将简单的来介绍如何利用cad来快速、简单的来进行竖曲线的标高计算。查看更多内容

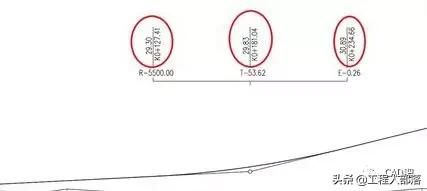

1.打开曲线的设计图纸，找到曲线的要素。取曲线上的三个点的里程和现对标高，并计算其相对标高和相对里程。如图所示，假设第一个点的里程跟标高为0，则第二点的里程为53.63，标高为0.53，第三点为107.5，标高为1.59.

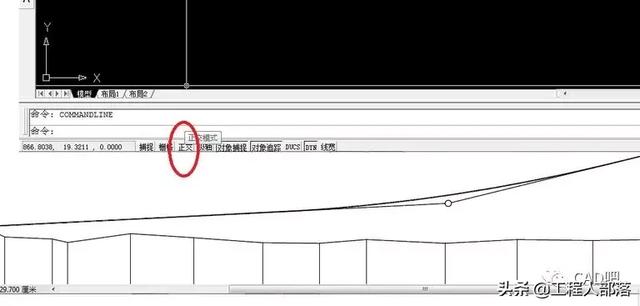

2.打开cad，在下侧的命令栏中中，找到正交，并打开正交。

3.画一条竖直方向上的直线。

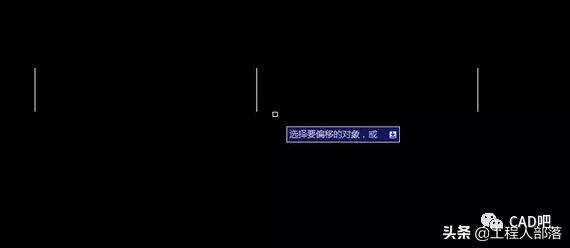

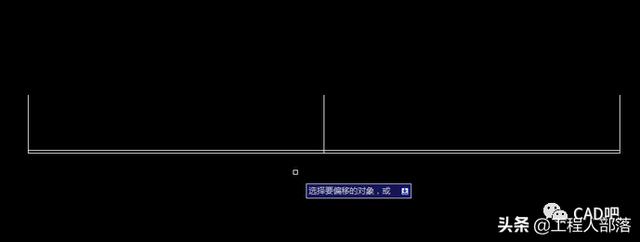

4.平移。输入命令“o”，运用平移工具，分别平移相对的里程，这里是：53.63跟107.5.

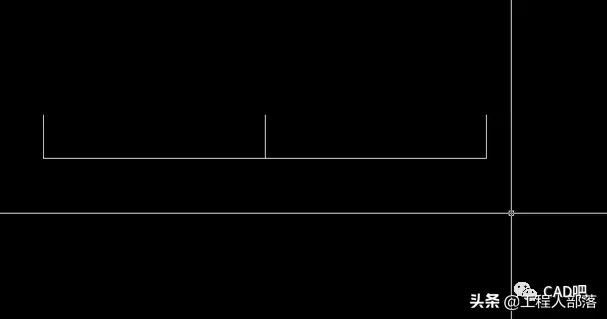

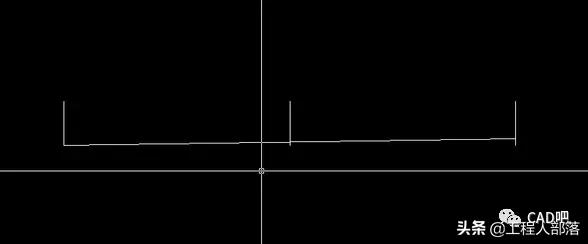

5.用一条直线把三个点连起来。

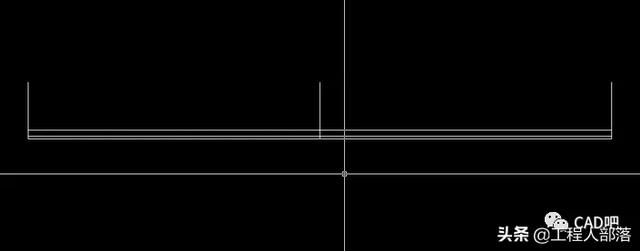

6.输入命令“o”，再次运用平移工具，将水平横线平移相对高程，这里是0.53跟1.59.

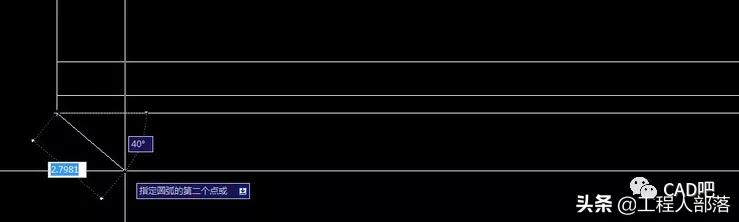

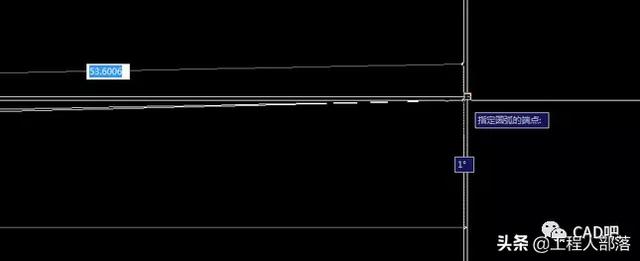

7.输入命令“a”，画弧，选中第一个点的里程跟坐标点，再选中第二点的相对里程跟坐标点，再选中第三点的相对里程跟坐标点，完成。得到一条弧线，删除多余的辅助线。

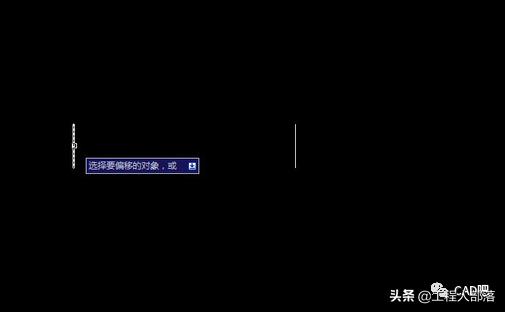

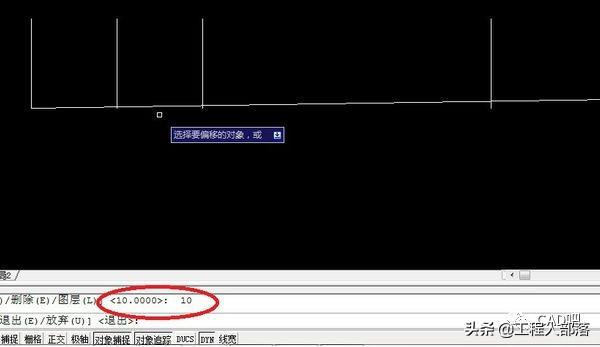

8.取点。确定标高点的间距，如果在该条曲线上你需要每10米一个高程点的话，则，利用平移工具“o”，把第一条竖线以10米为间距进行平移。

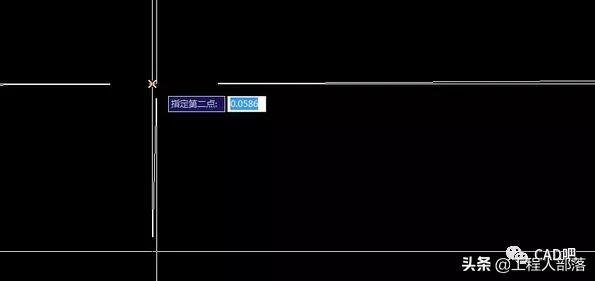

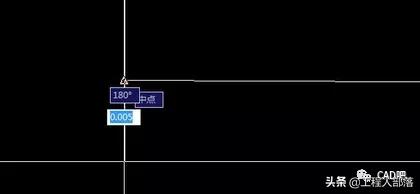

9.量取相对高差。量取每段间距曲线上的点到起始水平线之间的长度，如图是0.0586m。

10.计算标高。用起始水平线的高程+该点的相对高差，就等于该点在曲线表面的高程。例如本经验第一个10米点的高程=起始高程(29.3)+第一个10米点的相对高差(0.0586)=29.3586m。

注意事项

在cad中操作后得到的结果跟实际上设计的标高是有一定的误差，不过这个误差一般都很小
