本文转自 Originlab 帮助中心 Origin 在默认情况下绘制的图形的坐标轴长度是与图层尺寸相关的，因此不同坐标轴中的相同刻度区间可能不会以相同的长度显示。 为了设置相等的坐标轴分度的长度，您可以将坐标轴长度链接到坐标轴刻度范围。这可以得到以下效果：

• 保持 x，y 或者 z 轴的坐标轴刻度单位长度比例为1:1
• 使得 x，y 或者 z 轴的刻度单位相等
• 保持刻度和坐标轴长度成比例关系
• 制作具有相同 x，y 刻度长度的正方形图形
• 轴与长度成正比

为了使得坐标轴长度链接到坐标轴刻度范围：

• 对于2D图

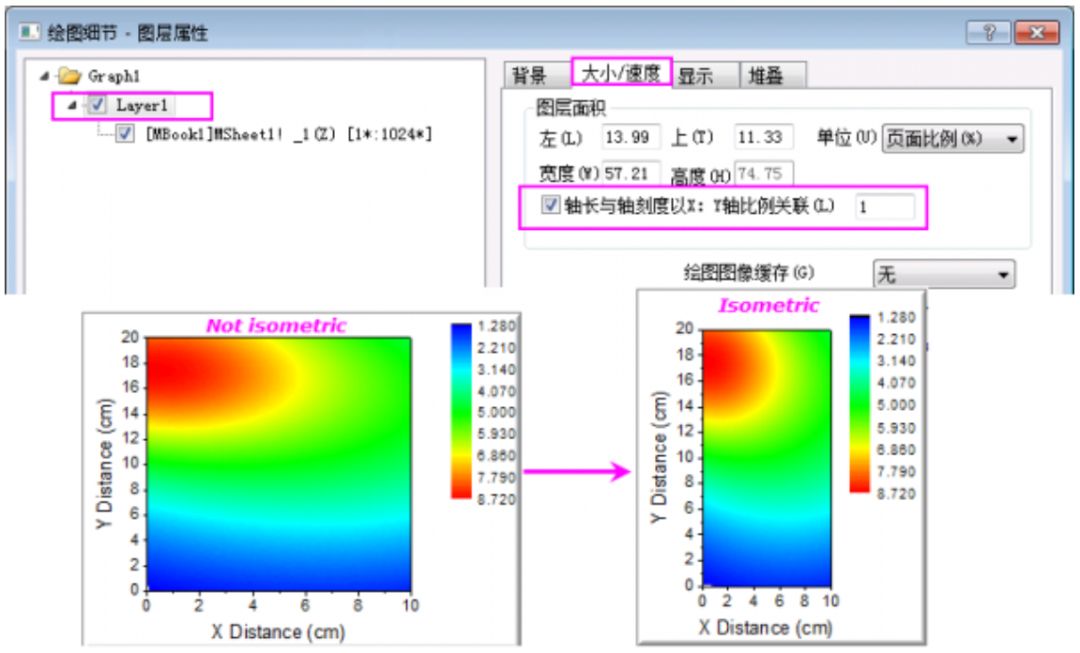

点选菜单 格式：图层以打开 绘图细节 对话框, 然后转到 大小 选项卡，并勾选 轴长与轴刻度以 X:Y 轴的比例关联 ，默认情况下将编辑框中的比例设置为1。

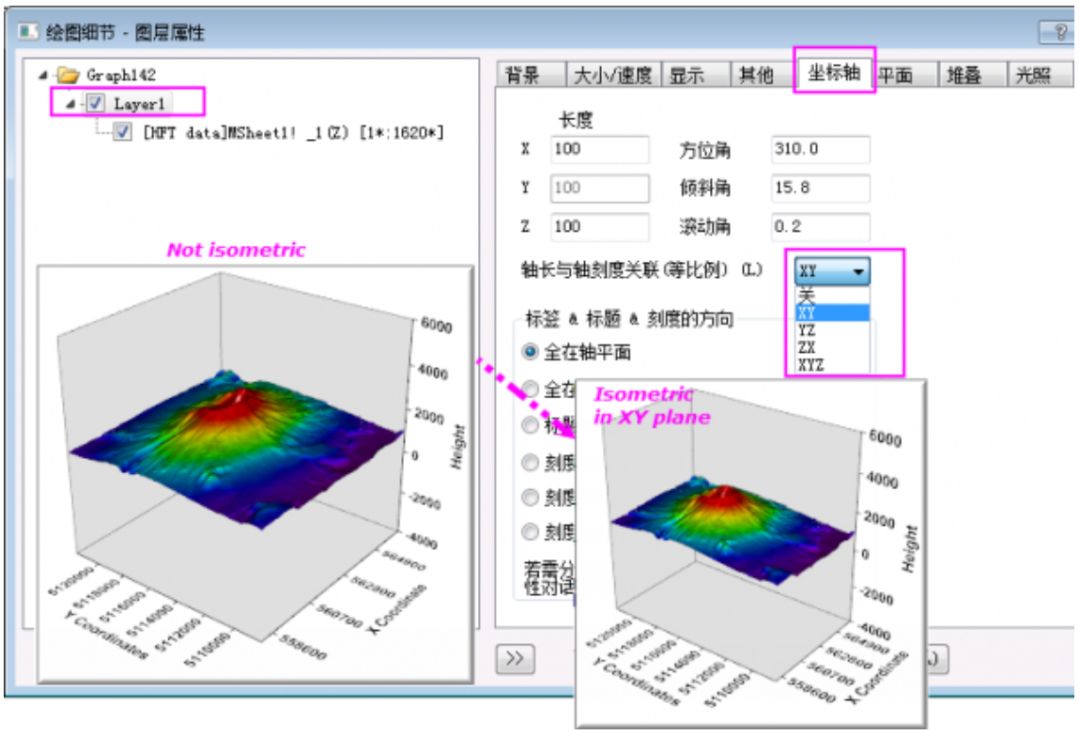

对于3D图 点选菜单 格式：图层属性 以打开 绘图细节 对话框, 然后转到 坐标轴 选项卡，从 周长和轴刻度关联(等比例) 下拉列表中选择所需的选项。

所需最低 Origin 版本：2016 SR0
