    防爆电机属于电机的一个分支，属于特种电机，由于多使用于环境危险存在易燃易爆的场所当中，本身具有防止爆炸源扩散的功能，所以称之为“防爆电机”。

防爆电机的使用事例：

    在一些具备爆炸风险的场合，当气体或粉尘遇着点火源或低温，就会产生熄灭或爆炸。而电机在运行中，能够会产生电弧或电火花，这些都是强点火源，碰到爆炸性的粉尘或气体，就能够要产生爆炸。

防爆电机防爆原理：

    防爆型电机的防爆原理在于：将电机的带电部件放在特制的外壳内，该外壳具备将壳内电气部件产生的火花和电弧与壳外爆炸性混合物隔分开的感化，并能承受进入壳内的爆炸性混合物被壳内电气设备的火花、电弧引爆时所产生的爆炸压力，而外壳不被损坏；同时能避免壳内爆炸生成物向壳外爆炸性混合物传爆，不会惹起壳外爆炸性混合物熄灭和爆炸。这类特别的外壳叫“防爆外壳”。具备防爆外壳的电机称为“防爆型电机”。防爆型电机的标记为“d”，为了完成防爆外壳耐爆和防爆机能，对防爆外壳的外形、材质、容积、结构等均有特别的请求。

防爆电机分类：

    爆炸性气体情况用电气设备可分为两类: Ⅰ类:煤矿用电气装备;  Ⅱ类:除煤矿外的其余爆炸性气体情况用电气装备。Ⅱ类电气装备能够按爆炸性气体的特征分为ⅡA、ⅡB和ⅡC类。其中标记ⅡB的装备可适用于ⅡA装备的应用前提，标记ⅡC的装备可适用于ⅡA及ⅡB装备的应用前提。

防爆电机行业专业术语解析：

1.爆炸性场所            可能发生爆炸的场所。

2.爆炸性气体情况        大气条件下，气体、蒸气或雾状的可燃物资与氛围组成的混杂物，在该混杂物中扑灭后，熄灭将传遍全部未燃混杂物的情况。

3.最高外面温度          电气设备在容许的最不安全的条件下运行时，其外面或任一部分可能达到的并有可能引燃四周爆炸性气体情况的最高温度。

4.引燃温度              可以或许引燃爆炸性气体与氛围混杂物的热外面最低温度。

防爆电机型号参数解析：

    额定电压、额定电流、功率、转速 和普通电机标注的一样。就是防爆电机多了防爆标志：

Ex  防爆型式+设备类别+(气体组别)+温度组别

防爆型Ｅｘｄ

充砂型Ex q

增安型Ｅｘｅ

浇封型Ex m

正压型Ｅｘ ｐ

ｎ型Ex ｎ

本安型Ｅ ｘ ｉa Ｅｘ ｉｂ

特殊型Ex ｓ

油浸型Ｅｘ ｏ

粉尘防爆型DIP A      DIP B2

⑵设备类别   爆炸性气体环境用电气设备分为：

I类：煤矿井下用电气设备；

II类：除煤矿外的其他爆炸性气体环境用电气设备。II类防爆型“d”和本质安全型“i”电气设备又分为IIA、IIB、和IIC类。

可燃性粉尘环境用电气设备分为：

 A型尘密设备；

B型尘密设备；

A型防尘设备；

B型防尘设备。

⑶温度组别：T1~T6  可燃气体的引燃温度  电气设备的最高温度

T1    T>450     450

T2  450>T>300   300

T3  300>T>200   200

T4  200>T>135   135

T5  135>T>100   100

T6  100>T>85    85

⑷防爆电机工作制( S 类)详细介绍

S1— 连续工作制

S2— 短时工作制

S3-- 断续周期工作制

S4— 包括起动的断续工作制

S5— 包括电制动的断续工作制

S6— 连续周期工作制

S7— 包括电制动的连续周期工作制

S8— 包括变速负载的连续周期工作制

S9— 负载和转速非周期变化工作制

⑸防爆电机安装结构型式  常用安装型式代号：

卧式安装—— IMB3、 IMB5、 IMB35

立式安装轴伸向下—— IMV1、 IMV15、 IMV5

立式安装轴伸向上—— IMV3、 IMV36、 IMV6

⑹防爆型三相异步电动机额定数据：相数 、 额定频率( Hz )、额定功率 kW 、额定电压 V、 额定电流 A、 额定功率因数 、 额定转速 r/min。

防爆电机的防护面要求：

 1.严禁防爆面有磕碰、划伤、锈蚀、油漆等缺陷。2.定期涂防锈油。

---

    一般而言YBX3防爆电机的安装方式方式可以分为5种，这5种安装型式可以延伸15种厂用的安装方式见下图表：

B3-有机座底脚、端盖无凸起，立式安装方式。

B5-无机座底脚、端盖有凸起，卧式安装方式。

B35-有底脚、法拉盘，立卧两用式安装。

B14-无机座底脚，端盖小凸起。

B24-有机座底脚，端盖小凸起。

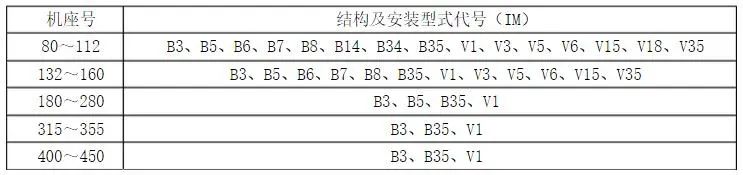

    YBX3防爆电机安装方式表(图)

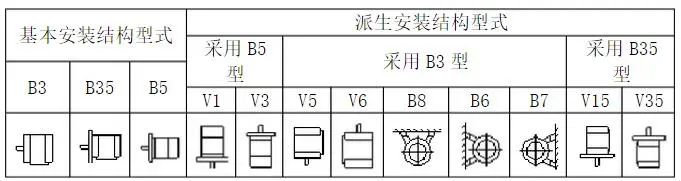

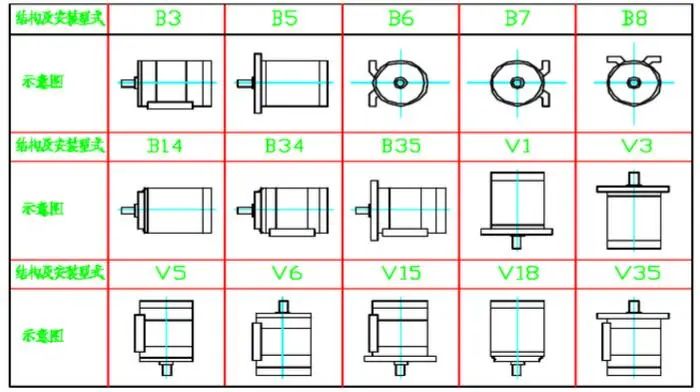

    YBX3防爆电机安装方式示意图(图)

    YBX3高效节能防爆电机：

    YBX3系列高效节能防爆电机是在YB3系列防爆电机的根基之长进行的进级，YBX3系列高效节能防爆电机不只领有YB3系列防爆电机所有的上风和机能外，还在此根基长进步了事情效力，节省了动力，形成为了新型防爆电机产物成为了防爆电机行业的主流产物。

YBX3系列高效节能防爆电机型号参数表：

YBX3系列隔爆型高效三相异步电动机性能数据
电机型号	额定功率 (kW)	额定电流 (A)
