作者： @Ansen-A

想在Rhino 6 里面像SU一样操作模型？建筑界的朋友快看下文；

今年我们陆续收到在线课程学员咨询与反馈，关于 Jamparc能否适用于Rhino 6 的问题...

想必很多同学还不知道这个插件是做什么用的，等下我会介绍，在我看来这是一款比较小众的Rhino插件，我也只是在2016年讲Rhino 5工具合集在线课程 时简单用过而已，这几年作者PARK JAEMAN也没有再更新过，所以也就没办法在Rhino 6上使用这个插件了。

Jamparc for Rhino 6 封装说明

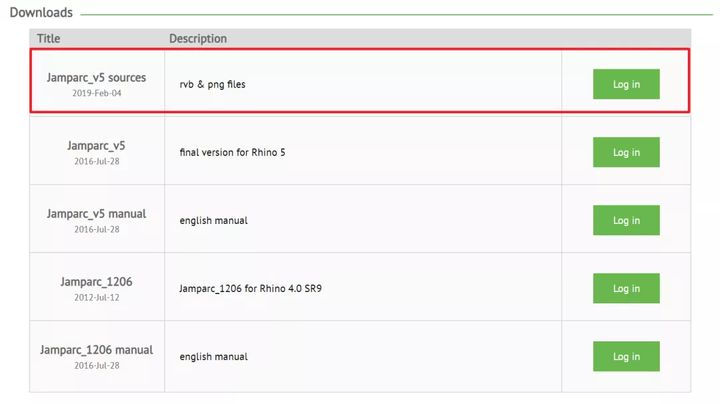

就在今年3月份，我在逛Food4Rhino时看到作者将他之前编写Jamparc的源文件都分享了出来，包括rvb脚本代码和png图标文件，他在后面的留言中也说明了目前不再继续开发适用于Rhino 6的版本，提供源文件代码供有需要的用户在Rhino 6中使用。

这真是件佛心的事情。这也是我写这篇文章的缘由。

下载好的每个rvb脚本代码文件都对应Jamparc里的一个指令，所以如果要使用这些工具就得分别运行这些脚本，当然我们可以自定义工具按钮将其放入每个按钮的左右键，但这个过程对大家来说是很繁琐的，因此我将这些脚本封装成Rhino的rhp插件，方便有需要的同学使用。

关于Jamparc

先来看看插件的原文介绍：

Jamparc_v5 is a plug-in for McNeel's Rhinoceros 5 that provides additional features for
architectural modeling and layer management.

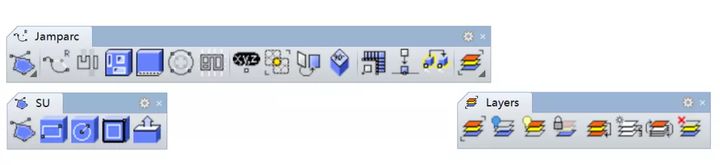

从我个人的使用体验来看，它就是给建筑专业同学开发的，包括类似SketchUp的推拉体块的功能，增强的图层管理工具，还有一些作者工作中常用到的小工具等等，因为我本人并非建筑专业，因此对有些工具的适用场景还不是很明确，下文中我会挑几个工具来简单介绍下。

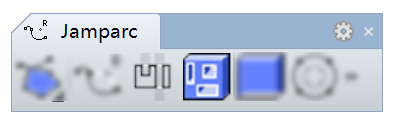

Jamparc 个别功能演示

Jamparc的大部分工具是将Rhino中的多个指令打包的一个小功能，节省操作步骤，有点像巨集的思路，但是比巨集有效率一些。

这些功能都比较简单，当然局限性也比较大。

这些功能都比较简单，当然局限性也比较大。

我挑了几个工具简单演示下。

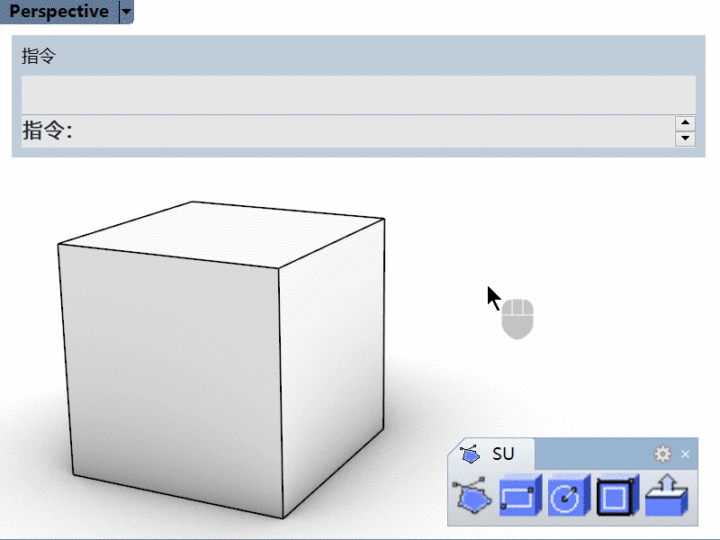

1.偏移曲面的边框+推拉曲面

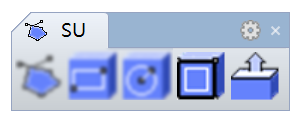

这组工具叫【SU】...

下图中我搭配最后两个工具先偏移曲面的边框后，再将内圈的曲面往里挤出一段距离，这个在Rhino中要多做几步，感觉挺方便。
前面三个工具我都不好意思录GIF了...

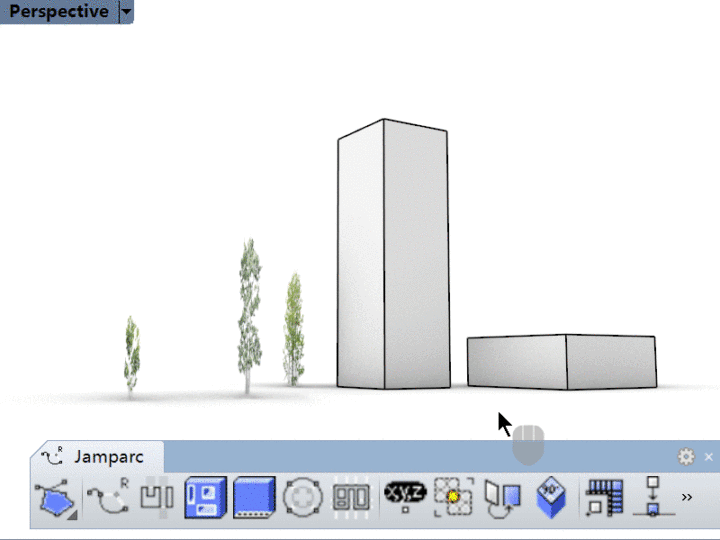

2.RotateToCamera

很多小伙伴都希望Rhino中有类似SU中那个随着摄像机角度自动旋转的小人，Jamparc也有个类似的功能，只不过SU是全自动，Jamparc这个是半自动，聊胜于无啊，比如确定好渲染视角后让这些平面素材树面向我们，还是很方便呀。

3.Dig Curve & Dig Surface

这两个工具的作用分别是：用矩形切掉闭合平面曲线或者的共享区域，或者用矩形切除曲面/多重曲面的区域，我以DigCurve做演示：

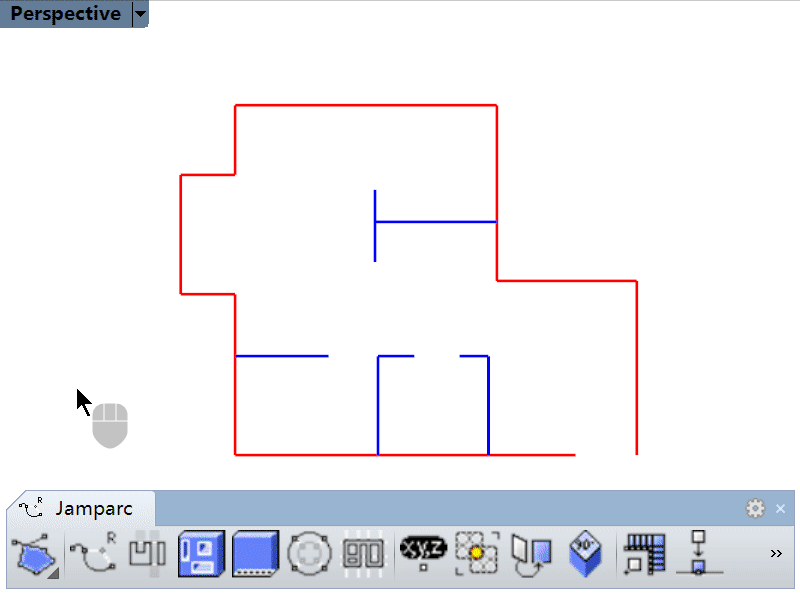

4.WallPlan

基于一组单线，快速偏移宽度并且合并在一起，作为墙体的平面轮廓线，再用Rhino挤出，一组墙体就生成了。快速推敲还是挺方便的。

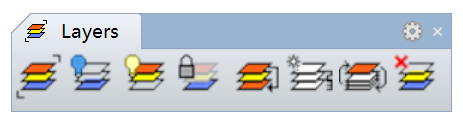

5.增强的图层管理功能

这组工具算是对Rhino图层功能的补充，因为比较零碎，就不做示范了。

其他工具就留给大家摸索了...

尽管Jamparc中一些工具有SU的影子，但是如果想把Rhino当成SU来用，只靠Jamparc是远远不够的，要和Rhino自己的功能配合起来使用才能提高效率，例如Rhino 6更加完善的操作轴，子物件编辑等等功能。

插件的下载与安装

1.请 点击这里下载Jamparc V6.zip，将其解压到任意目录，我个人推荐放置到Rhino 6的插件目录中，方便管理。

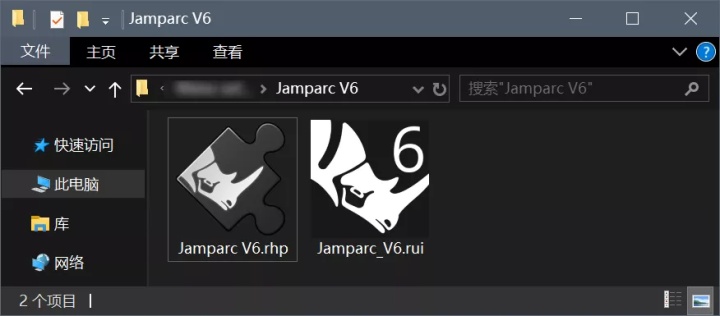

2.把这两个文件拖拽至Rhino 6视窗中即可加载插件，一次拖拽一个。

Jamparc V6.rhp 是插件的内核文件，如果它加载失败，那么输入指令得到的反馈就是“未知的指令”。

Jamparc_V6.rui 是工具列文件，如果你记得住指令，没有加载它也能正常使用。

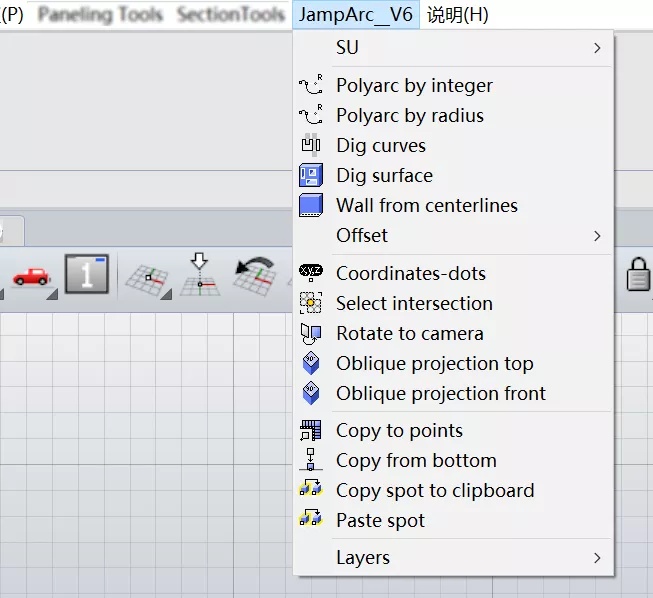

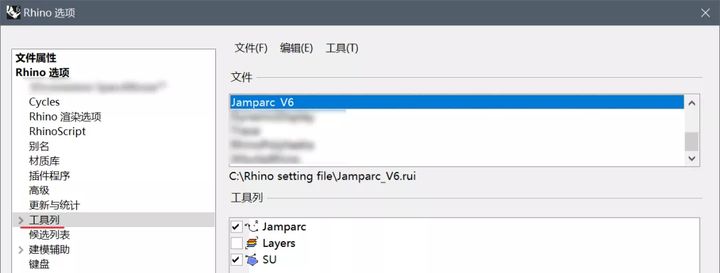

特别说明：本次封装插件的时候，我把菜单内容集成到了工具列文件中，所以如果你想让Jamparc的菜单显示，那么你需要将 Jamparc_V6.rui 显示在Rhino的工具列管理列表中。

我在原有的脚本基础上做了一点修改：

将所有的工具指令改写为以JA开头，主要是方便我们去区分哪些指令是属于Jamparc自己的，也遵循大部分插件指令的编写规则---以插件名称缩写字母开头确定指令。

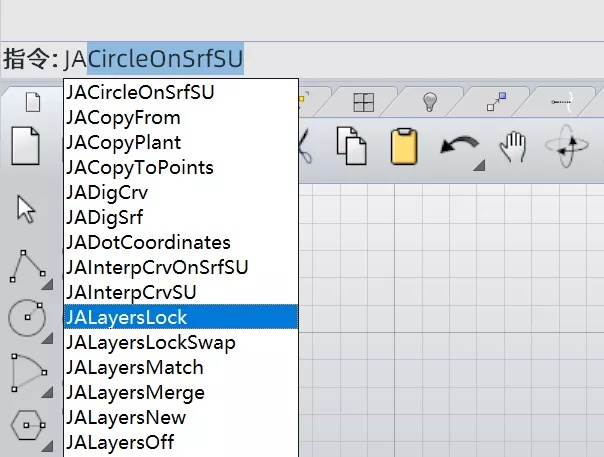

安装好Jamparc for Rhino6 后，在指令区输入JA ,就能看到这个插件包括的所有指令。

如果你要下载Jamparc for Rhino 5，请前往Food4Rhino插件页面下载，页面上还有Jamparc for Rhino 5 的使用手册，还有作者的联系邮箱等等。

Jamparc下载地址：

https://www.food4rhino.com/app/jamparc​www.food4rhino.com

注意事项：

1.如果运行Jamparc指令没有反应，请到Rhino选项-插件程序面板内检查下你的Rhino是否正常加载RhinoScript，如果没有加载，运行指令就没有反应。

2.下载插件后，请先右键文件，在属性面板中右下角以解除锁定后再安装。

3.请更新你的Rhino 6 至最新版本下再安装插件。
