1. MATLAB基础知识教学

1.1 MATLAB概述与安装

MATLAB（Matrix Laboratory的缩写）是一种高级数学计算语言，常用于算法开发、数据可视化、数据分析和数值计算。要开始使用MATLAB，首先需要下载并安装MATLAB软件，选择适合您的操作系统版本。在安装过程中，确保包含您计划使用的工具箱。

1.2 MATLAB界面与基础操作

安装完成后，打开MATLAB，会见到包括命令窗口、工作空间、命令历史和路径等在内的界面布局。输入简单的命令，如 1+1 ，在命令窗口查看结果。对于初学者，掌握基本界面功能和如何执行简单的数学计算是学习MATLAB的第一步。

1.3 MATLAB变量与表达式

MATLAB中的变量是存储值的容器，可以直接进行数学运算，如 A = 5 * 2 。MATLAB支持各种复杂的数学表达式，例如 sin(pi/4) 。理解如何定义和操作变量是深入学习MATLAB的关键。

以上是第一章的内容概览，为读者们介绍了MATLAB的基础知识和初步操作方法。从MATLAB的安装，界面认识，到基础的变量和表达式使用，为日后的复杂编程和功能应用打下基础。

2. MATLAB图形绘制教学

2.1 MATLAB二维图形绘制

2.1.1 线形图与条形图的绘制

MATLAB在数据可视化方面提供了强大的图形绘制功能，其中线形图是最常用的图形之一。通过绘制线形图，我们可以直观地展示数据随时间或其他变量的变化趋势。

% 线形图绘制示例
x = 1:10; % x轴数据
y = rand(1, 10); % y轴数据
plot(x, y); % 绘制线形图
xlabel('X轴示例'); % x轴标签
ylabel('Y轴示例'); % y轴标签
title('线形图示例'); % 图形标题

在上述代码中，我们首先定义了x轴和y轴的数据，然后使用 plot 函数绘制线形图。 xlabel 、 ylabel 和 title 函数分别为图形添加了x轴标签、y轴标签和标题。

条形图也是数据分析中常见的图形，它适用于展示各类别数据的大小比较。

% 条形图绘制示例
categories = {'A', 'B', 'C', 'D', 'E'}; % 类别数据
values = [10, 20, 30, 40, 50]; % 对应值数据
bar(categories, values); % 绘制条形图
title('条形图示例'); % 图形标题

这段代码首先定义了类别和对应的值，然后使用 bar 函数绘制条形图。通过对比不同类别的条形长度，可以直观地看出各数据的大小关系。

2.1.2 极坐标图和饼图的绘制

极坐标图常用于展示数据的极角和极径分布情况，适用于某些特定的数据分析场景。

% 极坐标图绘制示例
theta = linspace(0, 2*pi, 50); % 极角数据
r = rand(1, 50); % 极径数据
polarplot(theta, r); % 绘制极坐标图
title('极坐标图示例');

极坐标图使用 polarplot 函数绘制，需要指定极角和极径数据。与线形图类似，极坐标图也能够展示数据随角度的变化情况。

饼图在数据展示中非常直观，它将数据分为几块，每一块代表总量的一个比例。

% 饼图绘制示例
labels = {'类别A', '类别B', '类别C'}; % 数据标签
sizes = [25, 35, 40]; % 各类别数据大小
pie(sizes, labels); % 绘制饼图
title('饼图示例');

在这段代码中， labels 定义了各数据块的标签， sizes 定义了各数据块的大小。使用 pie 函数就可以绘制出饼图，图形中各部分的大小比例与 sizes 中的值相对应。

2.2 MATLAB三维图形绘制

2.2.1 表面图与曲面图的绘制

表面图和曲面图通常用于展示三维数据场的变化情况，对于科学研究和工程分析特别有用。

% 表面图绘制示例
[X, Y] = meshgrid(-2:.2:2, -2:.25:2); % 生成网格数据
Z = sin(X.^2 + Y.^2); % 计算网格点的Z值
surf(X, Y, Z); % 绘制表面图
title('表面图示例');
xlabel('X轴');
ylabel('Y轴');
zlabel('Z轴');

表面图的绘制使用 meshgrid 生成网格数据，然后通过 surf 函数绘制。这三者配合可以展示出三维空间中数据的变化情况。表面图特别适合于展示三维标量场数据。

2.2.2 三维散点图和等高线图的绘制

三维散点图用于展示三个维度上的数据分布情况，对于理解数据在三维空间的分布非常有用。

% 三维散点图绘制示例
x = rand(50, 1) * 4; % x轴数据
y = rand(50, 1) * 4; % y轴数据
z = rand(50, 1) * 4; % z轴数据
scatter3(x, y, z, 'filled'); % 绘制三维散点图
title('三维散点图示例');
xlabel('X轴');
ylabel('Y轴');
zlabel('Z轴');

这里我们通过 scatter3 函数绘制三维散点图。散点图直观地展示了不同数据点在空间中的位置和分布。

等高线图则将三维数据场在二维平面上展现，使得人们可以理解数据场的二维截面情况。

% 等高线图绘制示例
[X, Y, Z] = peaks(50); % 生成等高线图数据
contour(X, Y, Z); % 绘制等高线图
title('等高线图示例');
xlabel('X轴');
ylabel('Y轴');

等高线图使用 peaks 函数生成演示数据，然后通过 contour 函数绘制等高线。等高线图可以帮助我们理解数据在二维平面上的分布特征。

2.3 MATLAB图形高级控制

2.3.1 图形的标注与注释

在绘制图形时，对图形进行标注与注释可以有效提高图形的可读性和信息含量。

% 图形标注与注释示例
x = 0:0.1:10;
y = sin(x);
figure; % 新建图形窗口
plot(x, y); % 绘制图形
text(5, 0.5, '标注文字', 'FontSize', 12); % 添加文字标注
annotation('arrow', [0.6, 0.6], [0.3, 0.3]); % 添加箭头标注
title('图形标注与注释示例');
xlabel('X轴');
ylabel('Y轴');

使用 text 函数可以在图形上添加文字标注，通过设置 FontSize 属性可以调整文字大小。使用 annotation 函数可以添加箭头等图形注释，增加图形的表达能力。

2.3.2 图形属性的设置与调整

MATLAB提供了一系列的图形属性设置函数，通过这些函数可以调整图形的各种视觉效果。

% 图形属性设置与调整示例
x = linspace(0, 2*pi, 50);
y = sin(x);
plot(x, y);
set(gca, 'Color', 'w'); % 设置坐标轴背景色为白色
set(gca, 'XTick', [0, pi/2, pi, 3*pi/2, 2*pi]); % 设置X轴刻度
set(gca, 'XTickLabel', {'0', '\pi/2', '\pi', '3\pi/2', '2\pi'}); % 设置X轴刻度标签
title('图形属性设置与调整示例');
xlabel('X轴');
ylabel('Y轴');

在上述代码中， set 函数用于设置当前坐标轴的各种属性。 gca 函数返回当前坐标轴的句柄，通过它我们可以设置坐标轴的颜色、刻度、刻度标签等属性。

结构性表格

| 函数名称 | 功能描述 | 适用场合 | | --- | --- | --- | | plot | 绘制线形图 | 连续数据点的趋势展示 | | bar | 绘制条形图 | 类别数据大小比较 | | polarplot | 绘制极坐标图 | 极角和极径数据展示 | | pie | 绘制饼图 | 数据比例展示 | | surf | 绘制表面图 | 三维标量场变化展示 | | scatter3 | 绘制三维散点图 | 三维数据点分布展示 | | contour | 绘制等高线图 | 三维数据场二维截面展示 | | text | 添加文字标注 | 图形元素的说明性文字 | | annotation | 添加图形注释 | 增强图形表达的辅助元素 | | set | 设置图形属性 | 高级定制图形外观和行为 | | gca | 获取当前坐标轴句柄 | 方便对坐标轴属性进行设置 |

通过上述表格，我们可以清晰地了解在MATLAB中绘制不同类型二维和三维图形所使用的函数及其适用场合。这些函数为我们的数据可视化工作提供了极大的灵活性和强大的工具。

3. MATLAB矩阵与数组操作

3.1 矩阵的创建与操作

3.1.1 矩阵的初始化与索引

在MATLAB中，矩阵是进行数值计算的基础数据类型。矩阵的创建可以通过直接赋值的方式，也可以使用专门的函数来初始化。例如，使用 zeros 函数创建一个全零矩阵，使用 ones 函数创建一个全一矩阵，以及使用 rand 函数创建一个元素为随机数的矩阵。此外，还可以使用 eye 函数创建单位矩阵。

索引操作是矩阵操作中的重要一环，它允许我们访问、修改矩阵中的特定元素。MATLAB中的索引从1开始，可以使用圆括号 () 进行索引，支持单个元素索引、行索引、列索引以及利用冒号 : 来表示整行或整列的操作。

例如，创建一个3x3的单位矩阵，并对其第二行第一列的元素进行修改：

% 创建3x3单位矩阵
A = eye(3);

% 修改第二行第一列的元素
A(2,1) = 5;

% 显示修改后的矩阵
disp(A);

3.1.2 矩阵的基本运算与函数

矩阵的基本运算包括加法、减法、乘法等，而MATLAB提供了简洁的语法来实现这些运算。例如，矩阵的加减可以直接使用 + 和 - 运算符，矩阵乘法则可以使用 * 运算符。

% 创建两个3x3矩阵
A = [1, 2, 3; 4, 5, 6; 7, 8, 9];
B = [9, 8, 7; 6, 5, 4; 3, 2, 1];

% 矩阵加法
C = A + B;

% 矩阵乘法
D = A * B;

除了基本运算之外，MATLAB还提供了一系列矩阵操作函数，如矩阵转置( .' 和 ' 操作符)，矩阵求逆( inv 函数)，矩阵的行列式( det 函数)以及特征值和特征向量( eig 函数)等。

% 矩阵转置
A_transposed = A.';

% 矩阵求逆
if det(A) ~= 0
    A_inverse = inv(A);
end

% 特征值和特征向量
[eigvec, eigval] = eig(A);

矩阵函数对于数学分析和工程计算非常有用，它们可以极大地简化复杂的数学运算，是MATLAB中不可或缺的一部分。

4. MATLAB函数与脚本编程

4.1 MATLAB函数编程基础

MATLAB 函数是组织好的，可重复使用的，用来实现单一或相关联功能的代码段。它们可以提高代码的重用性，简化复杂度，并让程序更加模块化。

4.1.1 函数的定义与调用

函数的定义通常包括函数头和函数体，函数头需要使用 function 关键字，函数体包含了一系列的 MATLAB 语句。函数可以接受输入参数，并可能返回输出参数。

示例代码块：

function y = addNumbers(a, b)
    % 这是一个简单的函数，它接受两个输入参数 a 和 b
    % 并返回它们的和 y
    y = a + b;
end

逻辑分析：

函数名 addNumbers 定义了一个函数，它可以被调用来对两个数进行加法运算。参数 a 和 b 是函数的输入参数，而 y 是返回值。 % 符号用于注释，对代码的功能进行说明。

4.1.2 参数传递与作用域规则

参数传递允许我们在调用函数时传递值给函数内的参数。MATLAB 支持按值传递参数，这意味着函数内的操作不会影响原始数据。

示例代码块：

function result = squareValue(value)
    % 对输入值求平方
    result = value * value;
end

% 调用函数
originalValue = 10;
squaredValue = squareValue(originalValue);

逻辑分析：

squareValue 函数接受一个输入参数 value 并返回它的平方。在函数外部，我们定义了变量 originalValue 并将其值传递给函数。函数内部计算平方的结果被存储在局部变量 result 中，并返回给调用者。在这个例子中， originalValue 的值不会被函数修改。

作用域规则：

MATLAB 遵循作用域规则，变量的作用域决定了它能在程序的哪些部分被访问。局部变量仅在函数内部可见，全局变量可以被程序的任何部分访问。

示例代码块：

% 声明全局变量
global gGlobalVar;

function setGlobalVar()
    gGlobalVar = 5; % 在函数内部设置全局变量
end

function printGlobalVar()
    disp(gGlobalVar); % 打印全局变量的值
end

setGlobalVar();
printGlobalVar();

逻辑分析：

在上面的代码中，我们声明了全局变量 gGlobalVar ，并使用 global 关键字在函数 setGlobalVar 和 printGlobalVar 中对其进行访问。通过这种方式，我们可以跨不同的函数设置和访问全局变量。

4.2 MATLAB脚本编程技巧

MATLAB 脚本是由一系列在命令行中顺序执行的语句组成的文件。脚本可以调用函数，但它们没有输入参数或返回值。

4.2.1 脚本文件的创建与运行

创建 MATLAB 脚本文件很简单，只需在 MATLAB 编辑器中编写代码，并保存为 .m 文件。

示例代码块：

% scriptExample.m
% 这是一个简单的脚本，用于计算 2 加 3

result = 2 + 3;
disp('The result is:');
disp(result);

逻辑分析：

该脚本计算了 2 + 3 的结果，并通过 disp 函数显示结果。保存文件后，可以在 MATLAB 命令窗口中通过输入脚本名来运行它。

4.2.2 调试与代码优化

调试是查找和纠正错误的过程。MATLAB 提供了一些内置工具来帮助调试，比如 dbstop 、 dbcont 、 dbstep 和 dbstatus 等。

示例代码块：

dbstop in scriptExample if error % 在错误发生时停止
result = 2 + "three"; % 故意制造一个错误
disp('The result is:');
disp(result);

逻辑分析：

在这段代码中，我们故意引入了一个类型错误。通过使用 dbstop 命令，当执行到脚本 scriptExample 中的错误行时，MATLAB 将会停止执行并进入调试模式。这样我们可以逐步检查变量的值并找出问题所在。

4.3 MATLAB编程高级应用

MATLAB 的编程能力远不止于基础函数和脚本的编写，它还支持面向对象编程和图形用户界面(GUI)的编程。

4.3.1 面向对象编程基础

面向对象编程是通过创建对象来模拟现实世界的程序设计方法。MATLAB 支持类的定义和对象的创建，使得代码更加模块化和可重用。

示例代码块：

classdef Book
    properties
        title
        author
        pages
    end
    methods
        function obj = Book(title, author, pages)
            obj.title = title;
            obj.author = author;
            obj.pages = pages;
        end
        function displayInfo(obj)
            fprintf('The book titled "%s" was written by %s and has %d pages.\n', obj.title, obj.author, obj.pages);
        end
    end
end

% 使用 Book 类创建对象
myBook = Book('MATLAB Programming', 'John Doe', 300);
myBook.displayInfo();

逻辑分析：

上面的代码定义了一个名为 Book 的类，它有三个属性： title 、 author 和 pages 。类还包含两个方法：构造函数 Book 用于创建对象， displayInfo 用于打印书籍信息。然后，我们实例化 Book 类创建了一个 myBook 对象，并调用了 displayInfo 方法。

4.3.2 图形用户界面(GUI)编程

GUI 编程允许用户通过图形界面与程序交互，而无需编写复杂的代码。MATLAB 的 GUI 开发工具称为 GUIDE，它提供了一个可视化界面构建器，可以创建各种控件和窗口。

示例代码块：

uicontrol('Style', 'pushbutton', 'String', 'Click Me', 'Position', [50 50 100 40], 'Callback', @pushbuttonCallback);

function pushbuttonCallback(source, event)
    disp('Button was clicked!');
end

逻辑分析：

这段代码创建了一个按钮控件，并设置了它的样式、文本、位置属性和回调函数。当按钮被点击时， pushbuttonCallback 函数被调用，并在 MATLAB 命令窗口中显示一条消息。

总结

在本章节中，我们深入了解了 MATLAB 函数与脚本编程的基础知识，学习了如何创建、调用函数，以及脚本文件的编写和调试方法。我们还探索了 MATLAB 的高级编程技巧，包括面向对象编程的基础和 GUI 编程。掌握这些技能将帮助你编写更加高效、模块化的 MATLAB 程序。

5. MATLAB仿真工具使用

5.1 仿真环境的搭建与配置

5.1.1 Simulink基础与模型构建

Simulink是MATLAB的扩展包，用于模拟动态系统，它提供了一个可视化的环境，让工程师可以拖放不同的功能块来构建模型。在开始构建仿真模型之前，首先需要确保你的MATLAB安装了Simulink扩展包。

模型构建步骤:

1. 打开MATLAB，输入 simulink 命令，或者点击MATLAB工具栏上的Simulink图标，打开Simulink库浏览器。
2. 选择一个新模型或打开一个已存在的模型。新模型是空的，需要你自己构建仿真模型。
3. 在Simulink库中，找到所需的模块。例如，若要构建控制系统，你可能需要使用 Sinks 、 Sources 、 Math Operations 和 Continuous 库中的模块。
4. 拖拽模块到模型画布上，并使用鼠标连接模块以构建系统逻辑。
5. 双击模块可以设置参数，以满足特定的仿真需求。

例如，构建一个简单的弹簧-质量-阻尼系统，你需要 Integrator （用于积分）、 Gain （增益）、 Sum （求和）、 Scope （观察输出）等模块。

% 示例：构建一个简单的模型
open_system(new_system('my_model'));
add_block('simulink/Commonly Used Blocks/Integrator', 'my_model/Integrator');
add_block('simulink/Commonly Used Blocks/Gain', 'my_model/Gain');
add_block('simulink/Commonly Used Blocks/Sum', 'my_model/Sum');
add_block('simulink/Sinks/Scope', 'my_model/Scope');

5.1.2 仿真参数设置与运行控制

Simulink提供了丰富的参数来控制仿真的细节，如仿真时间、求解器类型、相对容差等。

参数设置与控制步骤:

1. 在模型中打开仿真参数配置对话框，可以通过点击模型工具栏的“模型配置参数”按钮或者在模型画布上右击选择 Model Properties 。
2. 在“ Solver”选项卡下，设置仿真的开始时间、结束时间、求解器类型（例如，ode45，适用于大多数非刚性问题）等参数。
3. 在“ Data Import/Export”选项卡，可以选择是否需要保存仿真过程中的数据，以及数据保存的方式。
4. 点击“Simulation”菜单，选择“Start”来开始仿真。Simulink将根据设定的参数执行仿真，并将结果在Scope中显示。

例如，配置仿真参数以运行10秒：

% 示例：设置仿真参数
set_param('my_model', 'StopTime', '10');
sim('my_model');

5.2 仿真模型的深入应用

5.2.1 复杂系统的仿真模型构建

在构建复杂系统模型时，可能需要使用到Simulink中的子系统功能。子系统可以将一部分模型封装起来，简化主系统的复杂性。

子系统构建步骤:

1. 在你的主模型中，选择需要封装的模块。

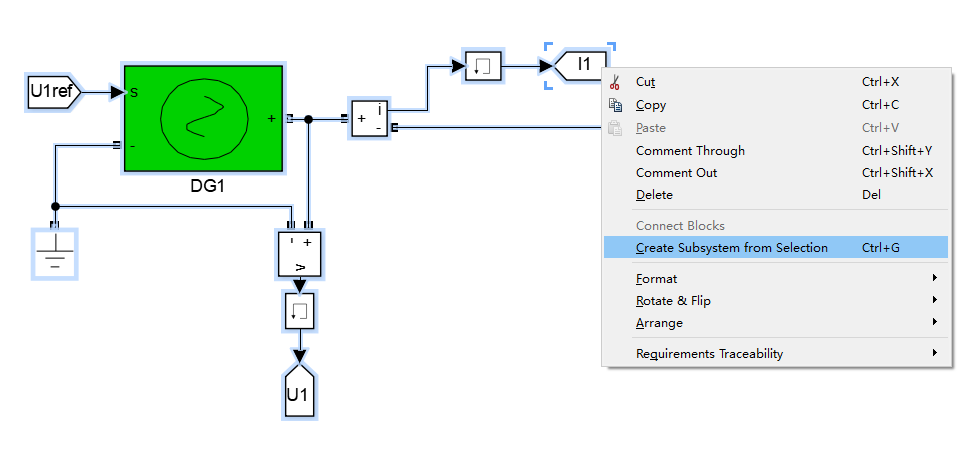

2. 右击选择 Create Subsystem from Selection 来创建一个子系统。
3. 给子系统命名，并对其接口进行配置，比如输入输出端口。
4. 可以使用 Mask Editor 来为子系统创建一个自定义的用户界面，使得用户可以输入或修改子系统的参数。

示例代码：

% 创建子系统
 subsystem_blockhandle = add_block('simulink/Sinks/Scope', 'my_model/Subsystem');
 set_param(subsystem_blockhandle, 'Position', '[100 100 150 150]');
 set_param('my_model/Subsystem', 'Open', 'on');

5.2.2 仿真的数据处理与分析

仿真完成后，我们通常需要处理和分析数据来获取仿真结果。

数据处理与分析步骤:

1. 使用 Scope 模块观察仿真结果。
2. 使用 To Workspace 模块将仿真结果保存到MATLAB工作空间中。
3. 使用MATLAB的数据分析函数，比如 plot 、 fft 、 滤波器设计 等进行进一步的分析。

例如，将仿真数据输出到MATLAB工作空间并作图分析：

% 将仿真数据输出到工作空间
set_param('my_model', 'SaveOutput', 'on');
set_param('my_model', 'SaveOutputTo', 'ScopeData');
sim('my_model');
load_system('my_model');
out_data = get_param('my_model/ScopeData', 'ScopeData');

% 作图分析
plot(out_data.time, out_data.signals.values);
xlabel('Time (s)');
ylabel('Output Voltage (V)');
title('Time Domain Analysis');

5.3 MATLAB仿真工具的扩展

5.3.1 与其他软件的集成与接口

MATLAB提供了多种方式与外部程序进行集成，包括MEX文件、MATLAB引擎等。

集成步骤:

1. 使用MATLAB的 mex 命令来编译C或C++代码，并生成MEX文件。
2. 使用 matlabroot 函数来获取MATLAB的安装路径，通常用于指定MEX文件的路径。
3. 使用MATLAB引擎API来从MATLAB中启动或与外部程序交互。

示例代码：

% 编译C++代码为MEX文件
mex('-I.', 'my_code.cpp');

% 启动与外部程序的MATLAB引擎
eng = engOpen(matlabroot);

5.3.2 自定义仿真工具箱的开发

开发自定义仿真工具箱可以帮助我们更好地组织和复用仿真代码。

开发步骤:

1. 在MATLAB中创建一个文件夹，用作工具箱的根目录。
2. 在该文件夹内创建所需的函数文件、脚本、帮助文档等。
3. 将该文件夹添加到MATLAB的路径中，使用 addpath 命令。

示例代码：

% 添加工具箱路径
addpath('C:\my_toolbox');

% 查看当前路径
path

通过以上步骤，我们不仅构建了仿真环境和模型，并深入应用到了复杂系统的仿真中。此外，我们也学会了如何将MATLAB与其他软件集成，并开发自定义仿真工具箱，从而扩展了MATLAB的仿真能力。这使得MATLAB能够被更加灵活和有效地应用于各种仿真任务中，无论是教育、科研还是工程实践。
