上篇文章我们分享了用置换来制作一个奇怪的立方体的效果：

其实当时我就想起了网上有很多用C4D制作的类似电路板一样的效果图：

图片来源于网络 如侵请联删

图片来源于网络 如侵请联删

图片来源于网络 如侵请联删

制作方法其实很简单，和之前的奇怪立方体是一个道理，主要就是置换的应用，网上也有很多类似相关的教程。

我个人很喜欢这一类有点科技感觉的图，只是一直还没有动手尝试。

所以今天我们也来试着用C4D来制作一张电路板效果的海报吧。

开始之前先简单介绍一下，这个效果我们需要借助一款叫做JSplacement的贴图生成软件：

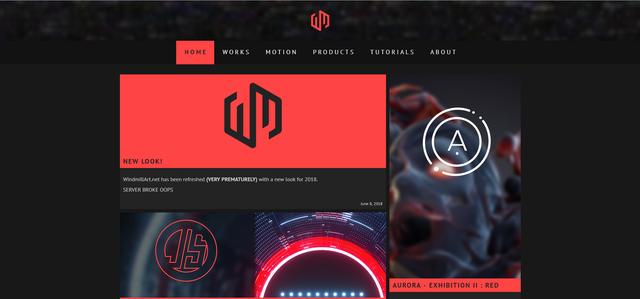

官网截图

这是一款免费的软件，由于有些平台不能发网址，所以我这里就不写官网地址了。

有兴趣的童鞋可以直接度娘JSplacement到官网下载，当然安装包我文后也会分享给大家，win版和mac版都有哦！

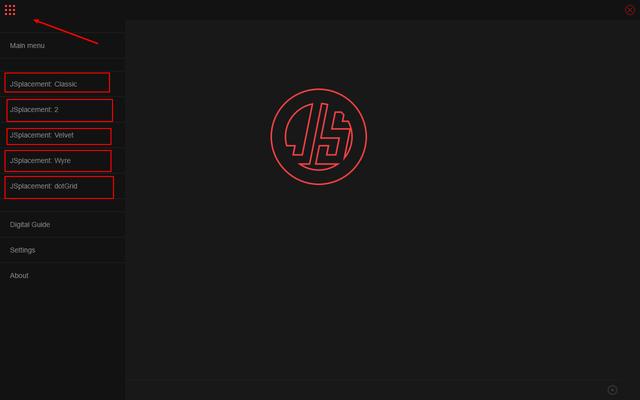

软件的界面也相当简洁，点击左上角的图标可以看到软件一共有五种类别的图案供选择：

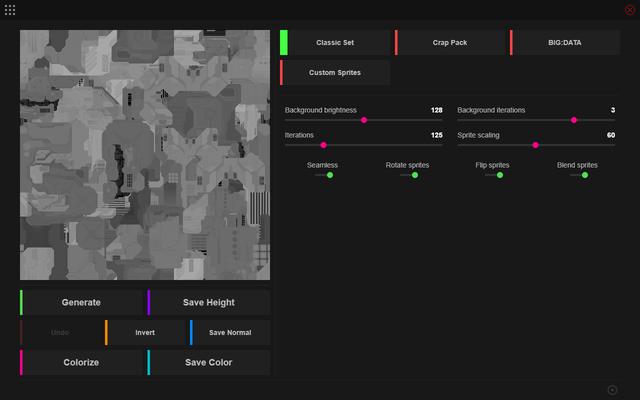

第一类Classic的效果就有点类似上篇我们做奇怪立方体那种方块贴图。

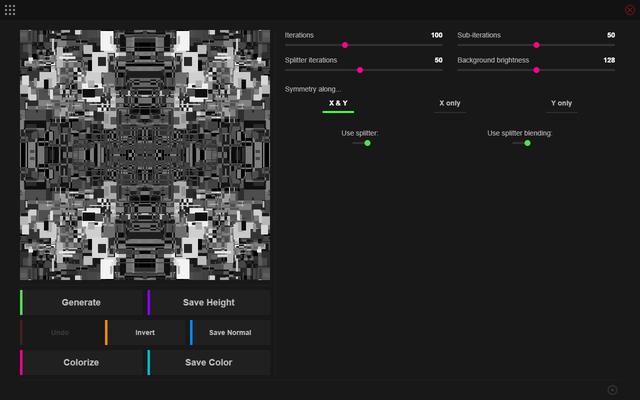

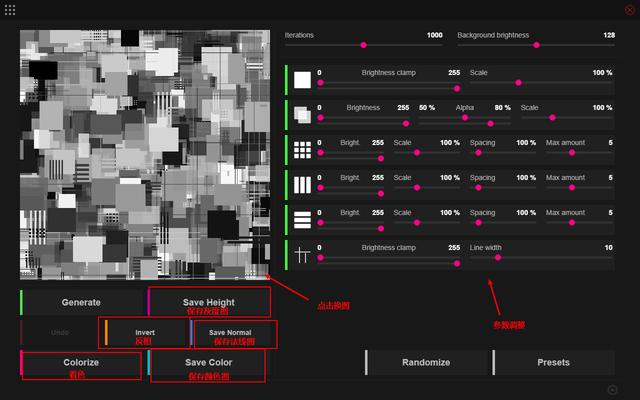

使用方法也很简单，点击贴图显示处就可以随机更换贴图，右边可以进行参数调整。

左下角可以分别保存灰度图、法线图、反相图，还可以着色以后保存有颜色的贴图，不过我通常就使用了灰度图和法线图。

而且保存的贴图都是8K的哦，相当良心的一款软件：

第二类效果就是我们常用的电路板的贴图效果：

第三类Velvet效果可以做出类似科技城市建筑的感觉：

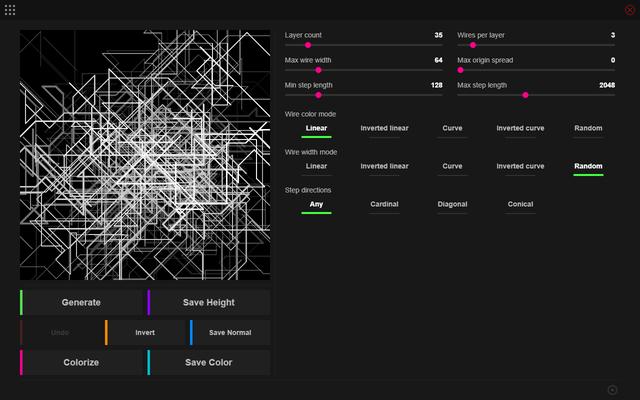

第四类Wyre是线状图：

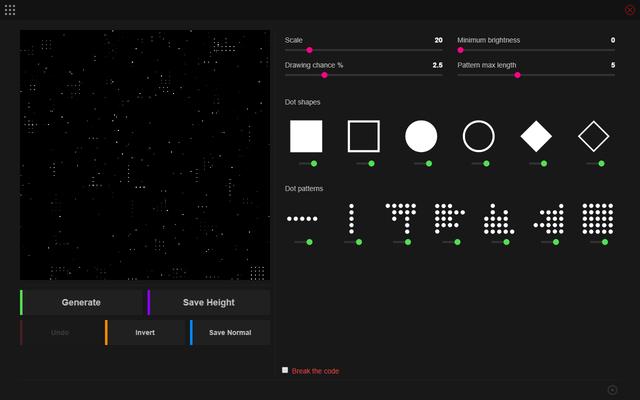

第五类dotGrid是点状图：

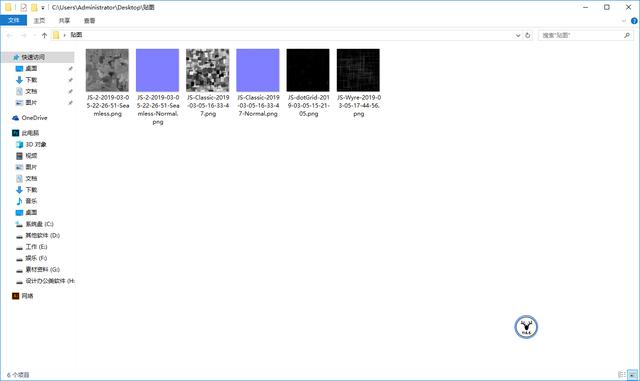

好了，大概介绍了一下这款软件以后开始进入正题吧，如图所示我用了一张Classic的灰度图和法线图，一张电路板效果的灰度图和法线图，以及一张点状和线状的灰度图：

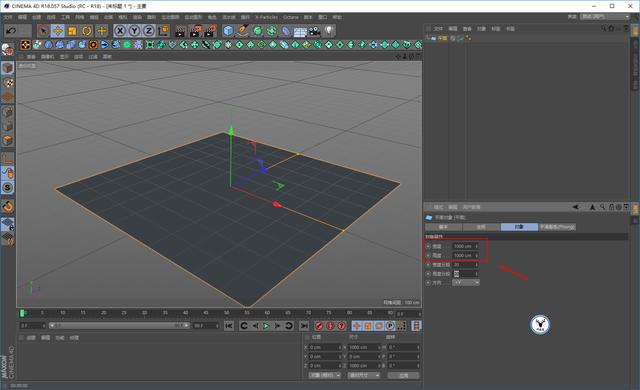

然后打开C4D，新建一个平面，尺寸可以稍微大一点：

关于贴图的运用这里再啰嗦一句，首先你可以直接用C4D默认的材质球中的置换或者用置换变形器。

但是由于想要置换的细节好就必须要增加平面的分段数，这样的话可能就会比较卡：

所以我这里还是选择使用OC里的置换，这样就不用增加分段数了。

不过由于贴图的精度高的话也会有点卡，但是总体来说我感觉会好一点，并且能实时预览。

好了，又废话了几句，打开OC，新建一个HDR环境光吧：

我想先做一些点状的发光，所以新建一个漫射材质，把Diffuse勾去掉。

然后在Opacity通道载入点状的灰度图，这里需要提示大家一下。

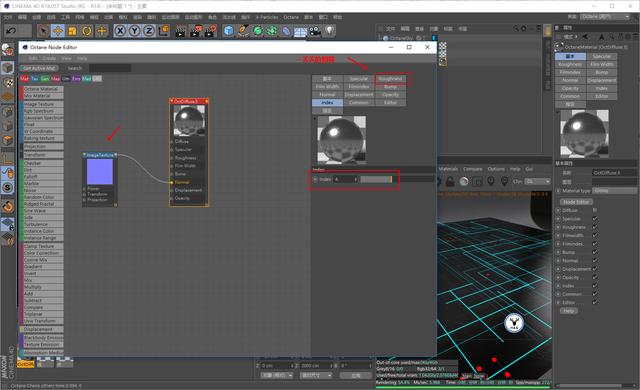

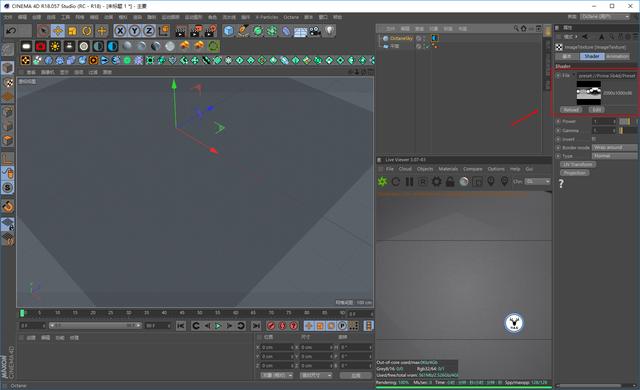

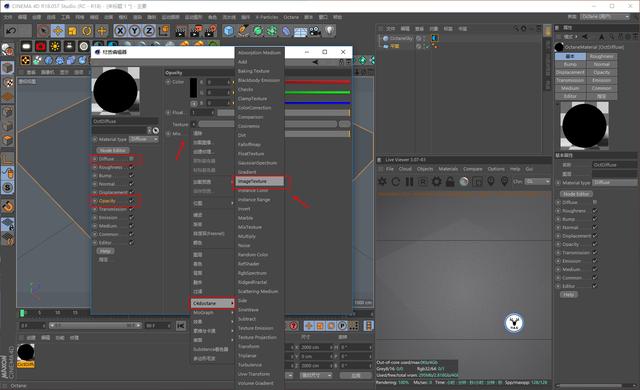

OC里涉及到纹理贴图或者HDR贴图的话最好先添加一个ImageTexture以后，再把贴图拖进来，这样可以对贴图进行最大限度的调整。

后面的贴图也是一样，我就不再赘述啦：

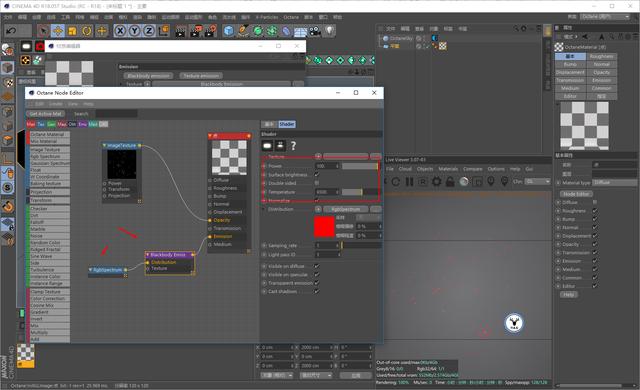

然后添加一个红色的自发光，发光材质已经说过好多次啦，这里就不啰嗦拉：

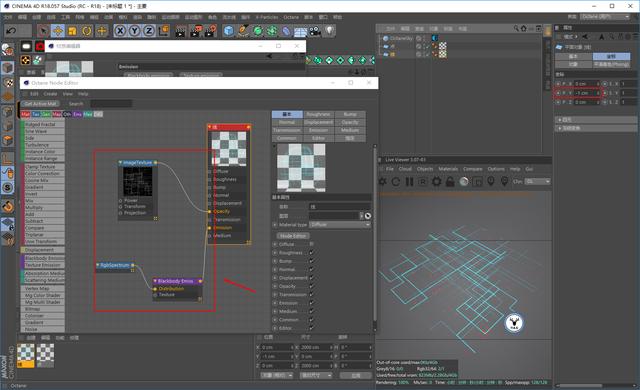

同样的道理在制作一个线状发光的平面，方法一样，记得稍微改变一下Y轴上的位置，这样点和线才能都显示出来：

再复制一个平面出来，新建一个普通的反射材质，提高反射率，给一丢丢的粗糙，然后把电路板的法线贴图给到Normal通道：

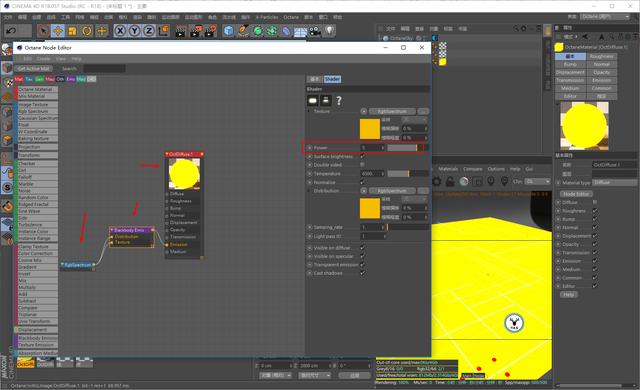

新建一个黄色的发光材质，参数看着效果来搞哈：

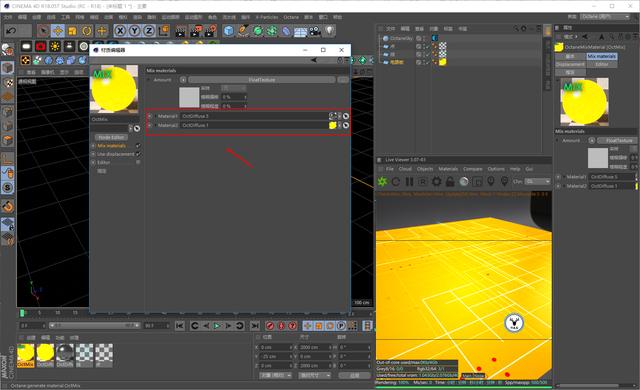

新建一个混合材质，将反射材质和黄色发光材质进行混合：

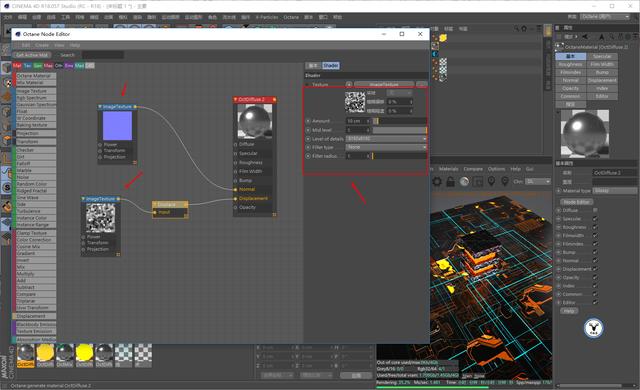

进入节点编辑器，把电路板的灰度图贴给混合材质的Displacement通道，高度的参数可以适当大一点，记得把精度选择为8K哦，这样细节会更好：

然后再通过一个Dirt节点来控制发光的范围，当然你也可以用一张黑白贴图来影响发光的范围，不过我尝试了很多，觉得还是用Dirt节点来控制感觉会比较好。

Dirt节点的作用我们可以简单理解为它能提取对象的夹角或者说边缘，通常用于调整污迹一类的效果：

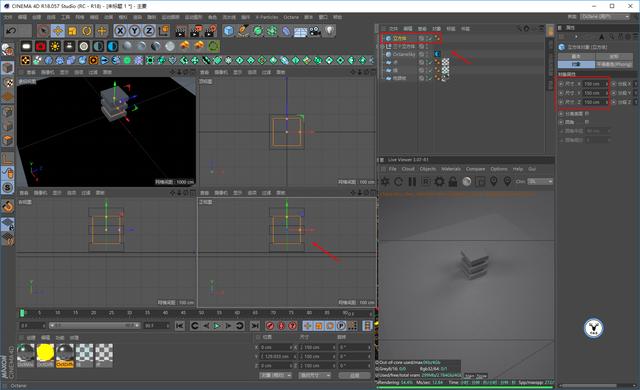

背景做好以后我们再来做一个主物体吧，新建三个这样的立方体，这一步不用说吧：

将三个立方体打组以后再在中间做一个小一点的立方体：

然后中间的立方体我做了一个偏橙色一点的发光：

外面的三个立方体，我首先新建了一个反射材质，同样提高了反射率和一丢丢的粗糙度。

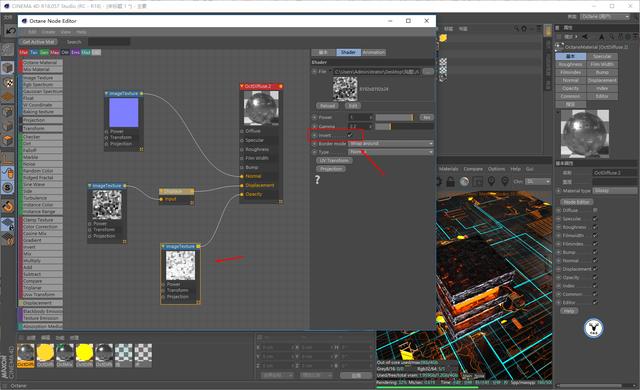

然后把Classic的灰度图和法线图分别贴给Displacement通道和Normal通道：

然后再复制一个Classic的灰度图贴给Opacity通道，勾选反相：

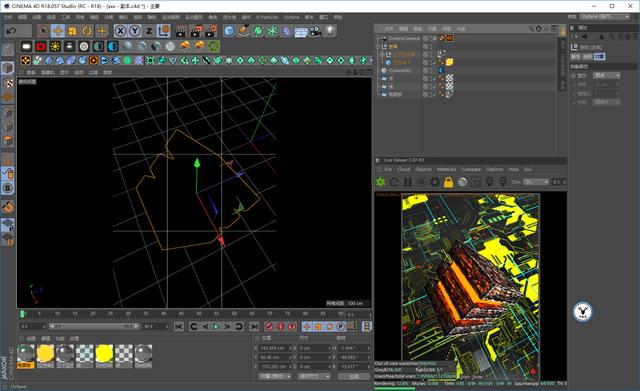

接下来设置渲染尺寸，新建摄像机固定视角，旋转主体这一步不用说吧：

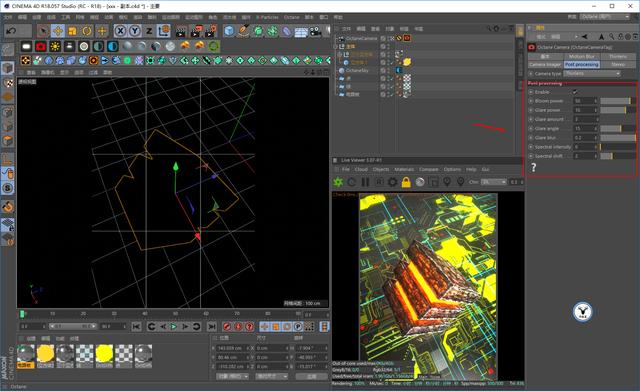

同样可以开启摄像机后期做点辉光的效果：

差不多就这样吧，最后老三样看看效果图呢：

总觉得还可以再好点，算啦，我已经被掏空了，下面是今天的视频版：

视频版稍后单独发送

好啦，今天的分享就到这里，想要源文件以及原视频的童鞋后台撩我获取吧！
