cass坡度土方计算案例_实例|CASS怎样快速算出边坡坡顶（脚）线？131

大家好,欢迎来到我的专栏。这是我原创的第131篇CASS应用技术干货文章。希望对你有所帮助，写文不易，请点赞哦!

今天是开学第一天，让我们一起好好学习，终身成长！

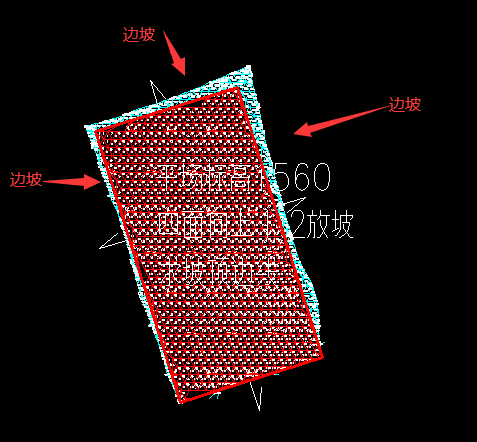

前几天，有个生态圈圈友在CASS官方服务QQ群和论坛求助：设计面是矩形的平面，四面向上以1:2坡比放坡，想快速求出坡顶范围线，用CASS如何实现？计算范围的示意图如下，平场标高和开挖前高程点数据已知。

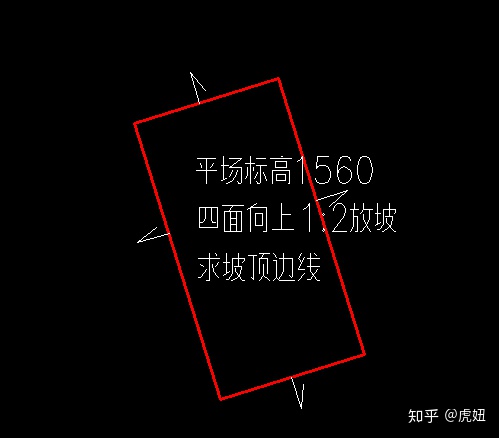

放坡示意图

分析数据

从已知的数据来分析，设计面是平面带边坡。这种土方工程，适合用三角网法来计算。虽然不能直接输出边坡范围线，但能输出边坡的三角网。提取三角网的边界，就是边坡的坡顶线了。

解决问题

1.三角网法土方计算

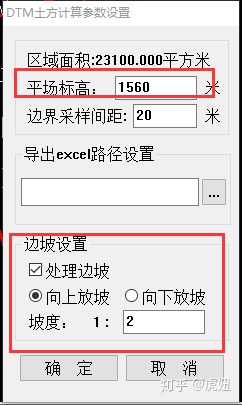

点击菜单“工程应用-三角网法土方计算”，选择计算范围，按下图设置完成计算。生成的蓝色三角网就是边坡。

三角网法计算参数设置界面

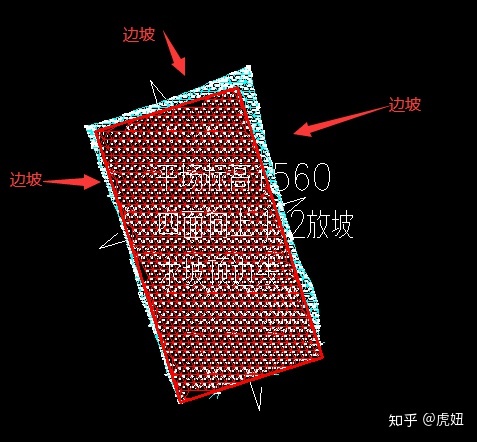

生成蓝色边坡的三角网

2.提取三角网边界线

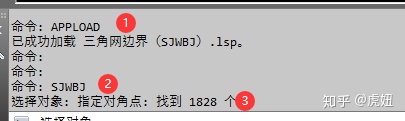

将蓝色三角网最外围点连线，就是坡顶线了。嫌弃手工绘制坡顶线太慢，也可以试试老仓老师的作品“三角网边界（SJWBJ）.lsp”，加载和操作的命令行截图如下。

命令行操作界面

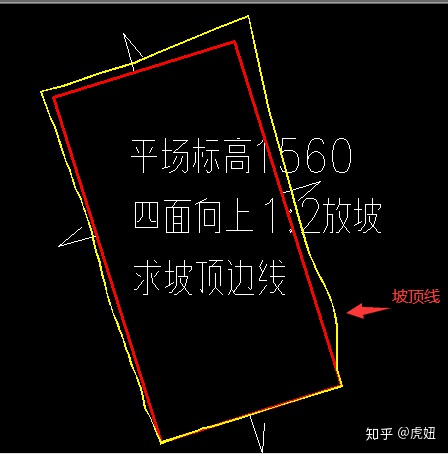

提取的坡顶线

PS：插件下载地址

下载中心​o.southgis.com

复盘总结

这类已知坡底范围线和坡度，推算坡顶线的土方工程比较常见。CASS中没有专门的推算功能，仅在三角网土方计算中，有边坡的推算，所以很多用CASS算土方的小伙伴，遇到这类土方工作就会很懵圈。我的解决办法是，利用三角网土方计算得到的边坡三角网，提取坡顶（脚）线。各位小伙伴，遇到类似的土方工程，你们还有其他妙招吗？期待你们的炫技！我在生态圈等你来炫！

首页​o.southgis.com
