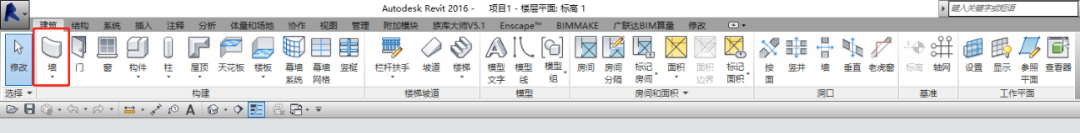

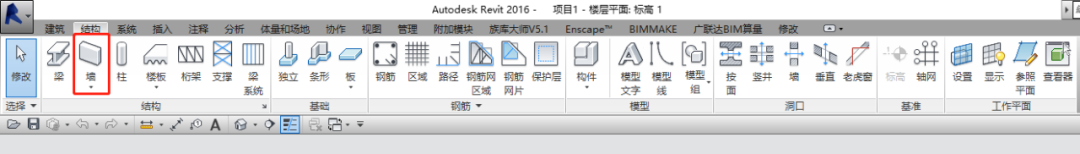

书接上文，上回书我们说到项目创建的第一步，标高轴网的绘制，这既是我们绘制模型的开始，也是后面绘制其他图元的定位基础，相信各位看官已经通过前面的学习掌握到标高轴网的精髓。今天，我们一起来认识认识另一个建筑中重要的小伙伴——墙体。墙体的分类有很多种，按墙体位置分，有内墙和外墙；按墙体受力情况分，有承重墙与非承重墙；按材料分，有混凝土墙、砖墙、石墙等。当然，还包括我们建筑业的新秀：玻璃幕墙和装配式预制墙。这些墙体都可以通过软件进行一比一绘制，我们先从基础墙体说起。在Revit软件中，建筑面板和结构面板下都有墙体命令，建筑面板创建的是建筑墙，结构面板创建的是结构墙，二者的区别在于是否参与受力分析，绘制过程基本一致。

绘制墙体时，点击墙体命令后，首先要在左侧属性栏切换墙体类型，满足项目实际需求，可自行创建类型进行定义，其次要设置好墙体底部顶部限制条件，即实际墙高，再对墙体定位线进行定义，通常以墙中心线进行布置，最后依据绘制命令进行绘制即可，墙体可直线绘制，亦可曲线绘制。

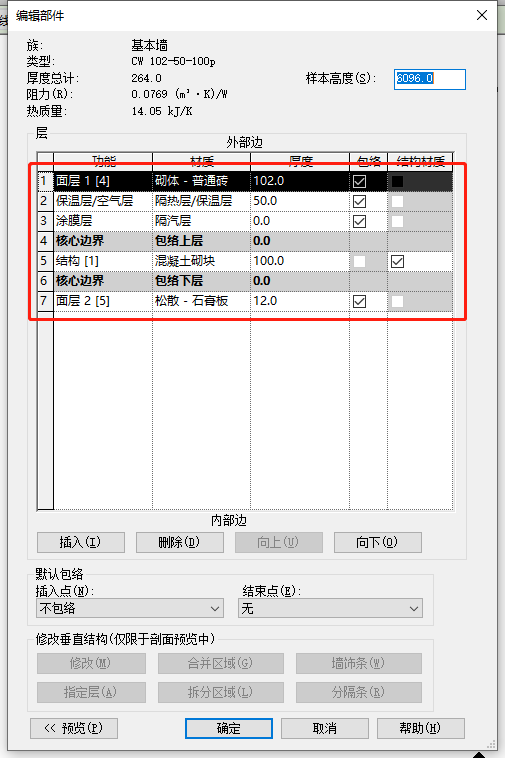

当然，除了最基础的墙体绘制命令以外，还有一些Tip需要我们注意。Tip1：墙体分层工程中的大多数墙体都涉及到分层现象，我们在绘制时可以通过类型属性里的结构进行编辑。

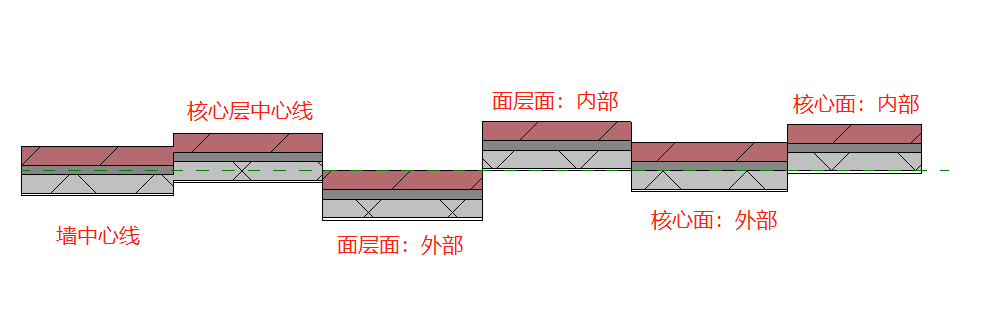

墙体分层直接导致定位线的巨大差异，不同的定位方式，墙体的表现形式都不同，绘图时一定要注意墙体与轴线之间的关系。

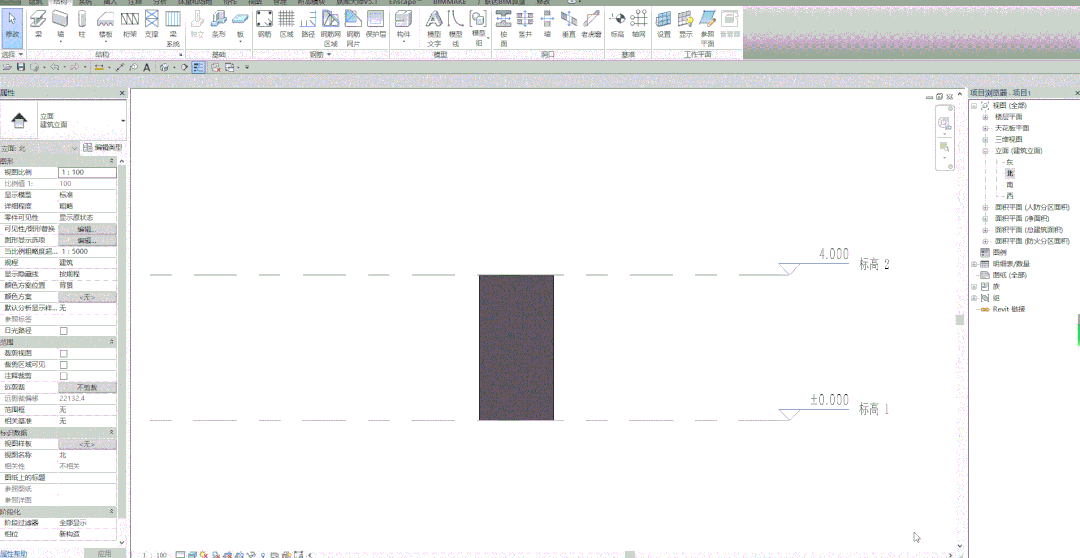

Tip2：墙体开洞墙体开洞有两种方式，其一是使用洞口命令，其二是对墙体进行轮廓编辑，二者都需要在剖面或立面进行编辑。洞口命令需要先点击建筑选项卡下的洞口——按墙命令，再点选需要裁减的墙体，直接绘制轮廓即可。

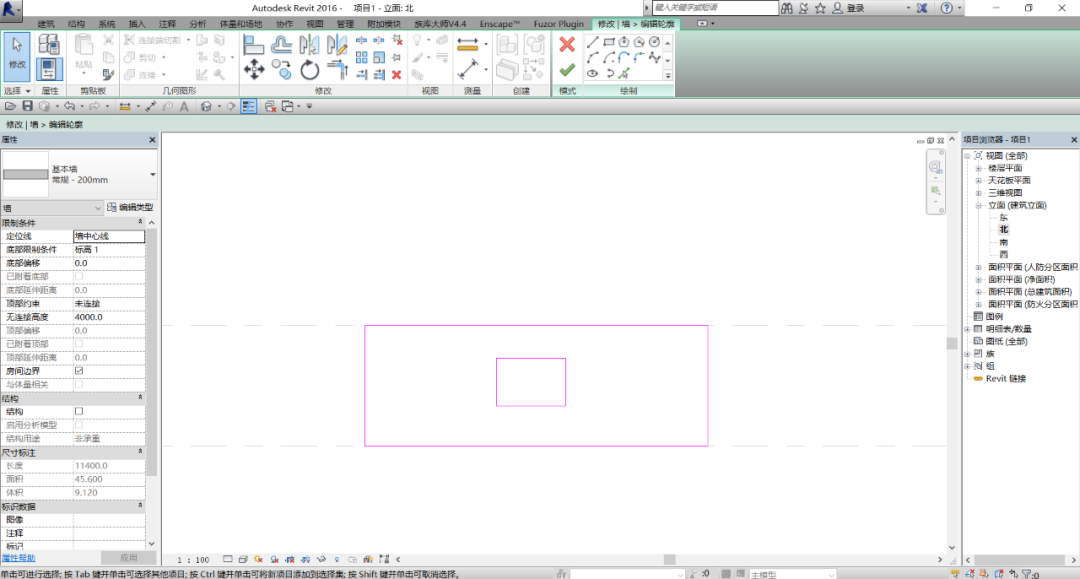

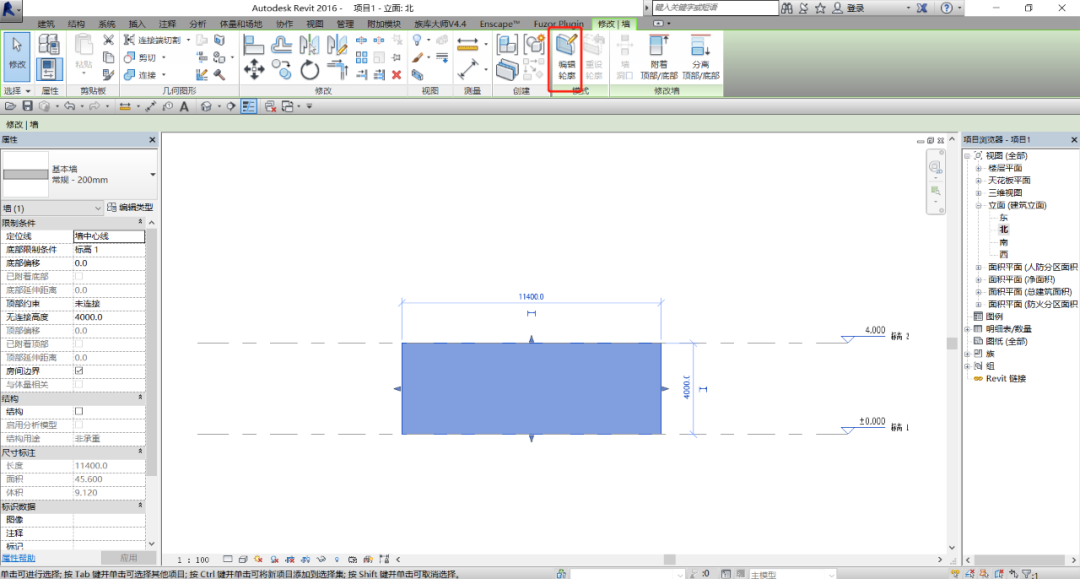

墙体轮廓编辑需要先点击墙体，在上方修改栏出现编辑轮廓，点击进入墙体草图编辑模式，在墙体范围内绘制需要裁减的区域轮廓即可。

今天的内容到这里就结束了，花开两朵，各表一枝，预知后事如何，敬请关注优路BIM学术中心，更多精彩内容等你解锁。
