cad管线交叉怎么画_CAD命令：打断（BREAK）命令的使用技巧

在使用CAD软件绘制CAD图纸的过程中，有些时候希望将CAD图形从某一点分成两段，用CAD命令—打断（BREAK）命令却每次让指定两个点，会在图形上断开一个缺口，那怎么能只有一个断点呢？接下来给大家详细介绍一下CAD命令—打断（BREAK）命令的使用技巧吧！

一、打断的常规操作

如果我们要在线上放CAD文字或图块，可以用CAD打断命令将线断开，通常需要指定两个点，图形被打断成两个对象，两点之间是空白间隔。

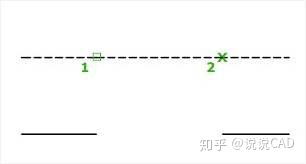

可以在对象上的两个指定点之间创建间隔，从而将对象打断为两个对象。如果这些点不在对象上，则会自动投影到该对象上，如下图所示。

CAD打断命令操作有些不可控的因素，在执行打断命令后，我们通常用鼠标来点选对象，但点选的位置会默认作为打断的第一点，而CAD命令行直接提示第二点，这时我们直接去选取或捕捉定位打断点的时候，发现打断命令已经结束了，断口的第一点并不是我们需要的，这种情况怎么处理呢？

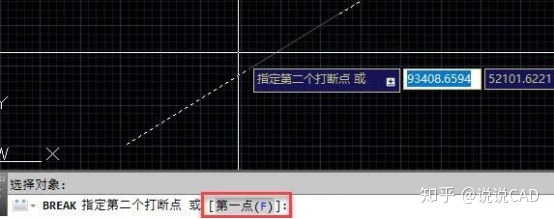

执行打断命令并选择对象后，注意看命令行提示，此时除提示我们指定第二点外，还提供了输入F重新指定第一点的选项，如下图所示。

输入F回车就可以重新将第一点定位到我们需要的位置，然后再继续定位第二点。

二、如何只断开线不出现缺口

即使想只断开不出现缺口，也就是让第二点跟第一点在相同位置，操作非常简单，我们先输入F后指定第一点，提示指定第二点的时候输入一个@后回车就可以了。其实CAD提供的打断于点也是这么操作的，这点从CUI设置的宏就可以看出来。

如果你习惯输入命令，那就照方抓药就可以了，输入BR，回车，输入F回车，指定一个点后回车，输入@回车，即可。

但需要注意的时候，不是所有的图形都可以打断于点的。比如可以打断直线、开放的多段线和圆弧等，但不能在一点打断闭合对象（例如圆）。

三、如何将CAD图形的一端切掉

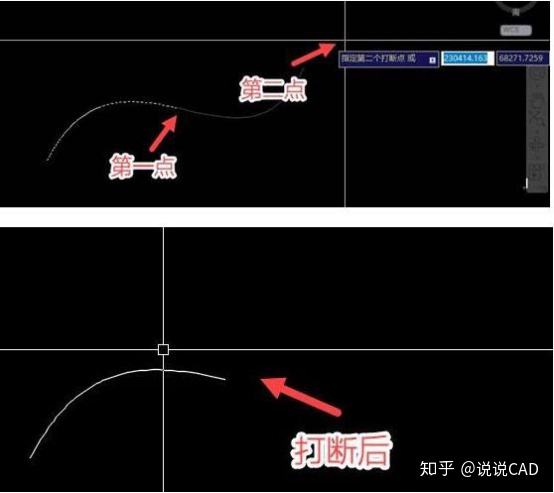

CAD打断命令不仅可以将直线、圆弧、多段线、椭圆、样条曲线、圆环以及其他几种对象类型一分为二，还可以将其中一端删除，技巧也在于如何选择第二点，如果第二点定位到图形一侧端点以外，则可以将图形的一端全部切掉，如下图所示。、

绘图时有些管线相互交叉但不连接，在很多专业软件里会自动打断并留有一定的间隙，在浩辰CAD软件中有对象打断的功能。

以上就是在CAD软件中绘制图纸过程中CAD命令—打断（BREAK）命令的使用技巧，大家在使用CAD软件绘图的时候，可以使用这些技巧方法来操作，这样能够帮助大家绘图达到更好的效果。
