凸台可以延伸吗_你真的了解“拉伸凸台”吗？

台/基体(非常重要的特征命令，一定要掌握)

       拉伸特征是由截面轮廓草图通过拉伸得到的。当拉伸1个轮廓肘，需要选择拉伸类型，在拉伸属性管理器定义拉伸特征的特点。

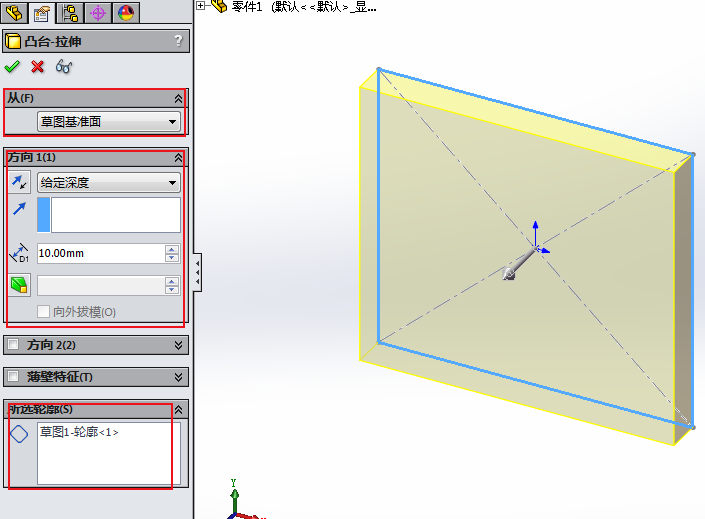

单击【特征】工具栏上的【拉伸凸台／基体】按钮， 选择基准平面(进入草绘环境完成草图绘制后)或现有草图后，属性管理器才显示【凸台/拉伸】面板,如下图所示：

1. 【从】选项组

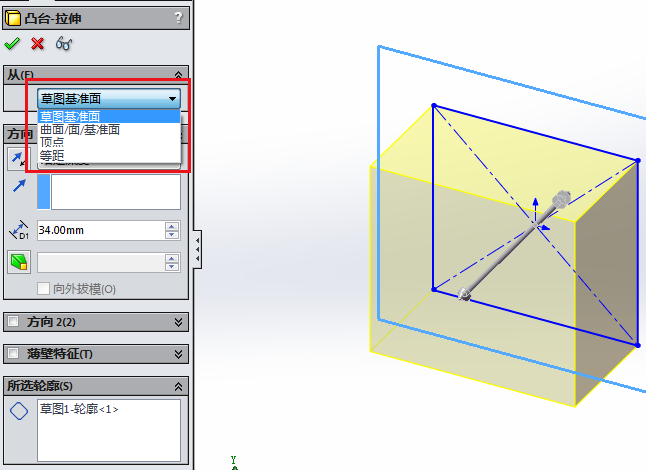

在【凸台，拉伸】面板的【从】选项组中展开拉伸初始条件的下拉列表，可以选取4种条件之一来确定特征的起始面，如图所示：

下面从这四个方面分开讲解：

草图基准面：从草图所在的基准面开始拉伸，这个也是默认的拉伸选项，如图所示：

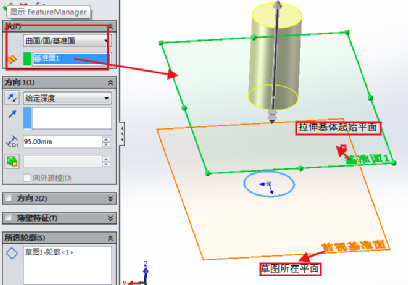

曲面/面/基准面：从这些实体之一开始拉伸，为曲面/面/基准面选择有效的实体(草图)，实体可以是平面或者曲面，平面实体也不必与草图基准面平行，如下图所示：

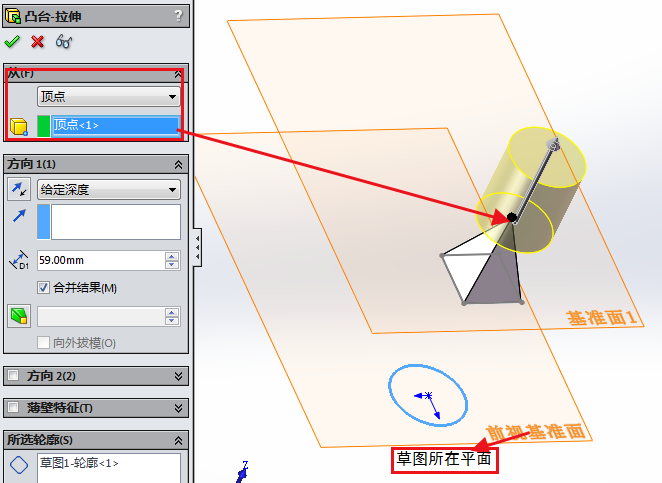

顶点：从选择的顶点位置开始拉伸，原则上是从顶点所在平面开作为起始平面开始拉伸如下图所示：

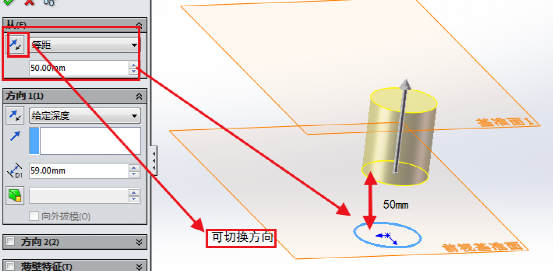

等距：从与当前草图基准面等距的基准面开始拉伸，可以单击初始条件下拉列表旁边的反向按钮来改变拉伸初始位置。如下图所示：

2、【方向1】选项组

    该选项组用来设置拉伸的终止条件、拉伸方向、拉伸深度及拉伸拔模等选项。

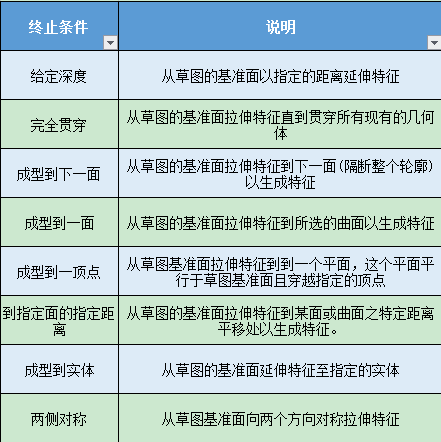

拉伸的终止条件决定拉伸的方式，下表列出几种终止条件：

对于上表中的内容，大家一定要每一个都尝试一下，你会发现每个都很有用。

给定深度：从草图的基准面以指定的距离延伸特征

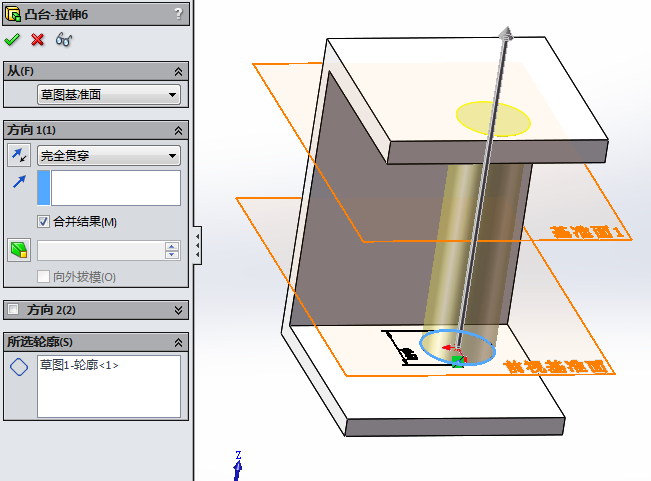

完全贯穿：从草图的基准面拉伸特征直到贯穿所有现有的几何体

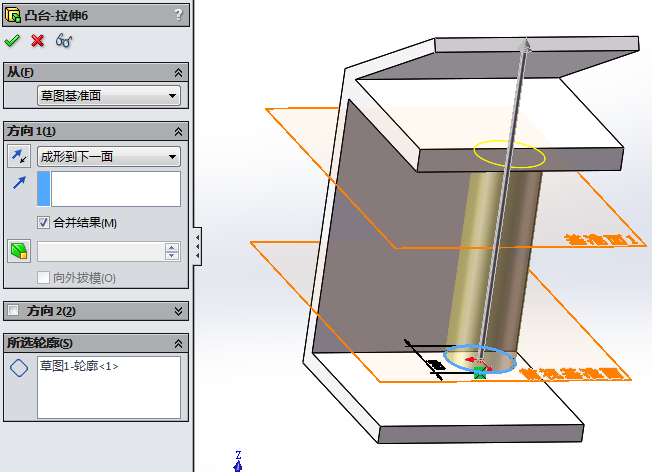

成型到下一面：从草图的基准面拉伸特征到下一面(隔断整个轮廓)以生成特征

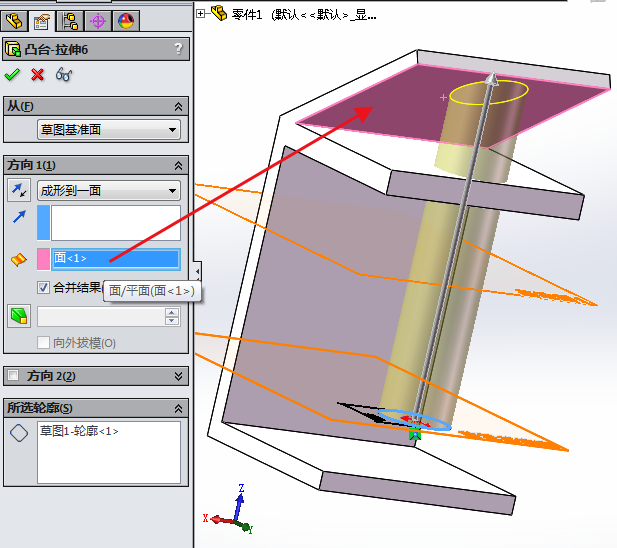

成型到一面：从草图的基准面拉伸特征到所选的曲面以生成特征

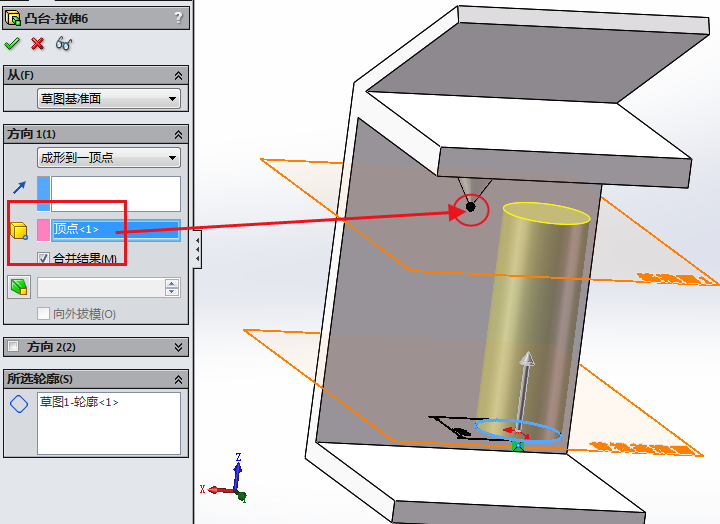

成型到一顶点：从草图基准面拉伸特征到到一个平面，这个平面平行于草图基准面且穿越指定的顶点。

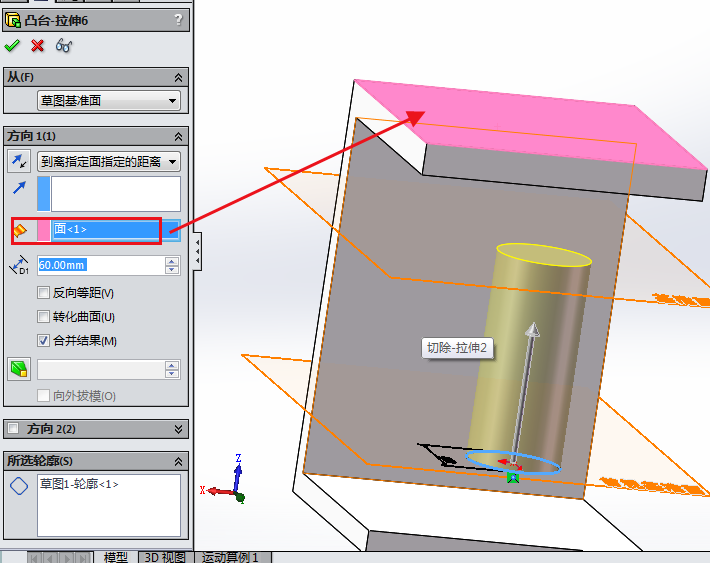

到指定面的指定距离：从草图的基准面拉伸特征到某面或曲面之特定距离平移处以生成特征。

成型到实体：从草图的基准面延伸特征至指定的实体

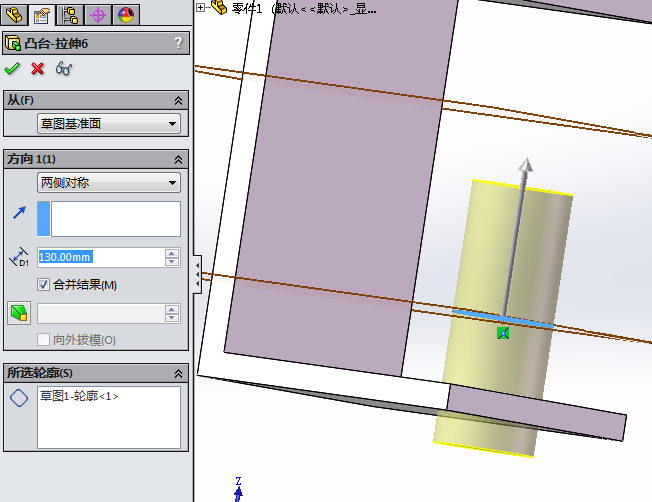

两侧对称：从草图基准面向两个方向对称拉伸特征
