9.4 蜂鸣器
蜂鸣器从结构区分分为压电式蜂鸣器和电磁式蜂鸣器。压电式为压电陶瓷片发音,电流比较小一些,电磁式蜂鸣器为线圈通电震动发音,体积比较小。

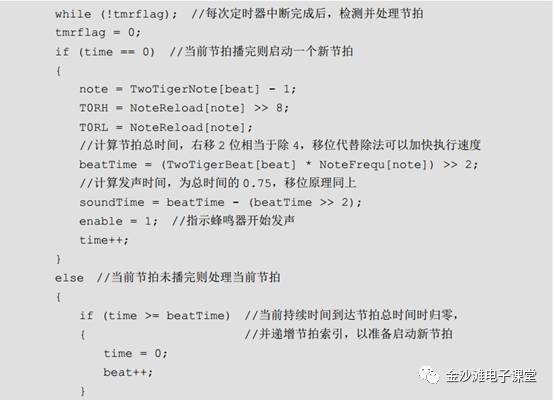

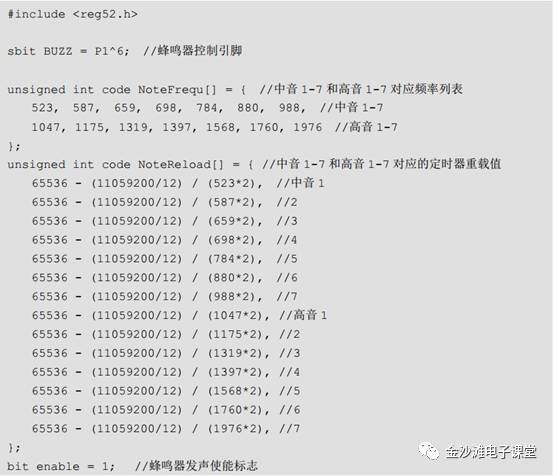

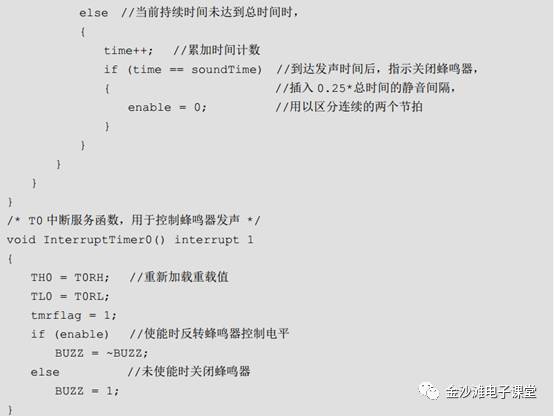

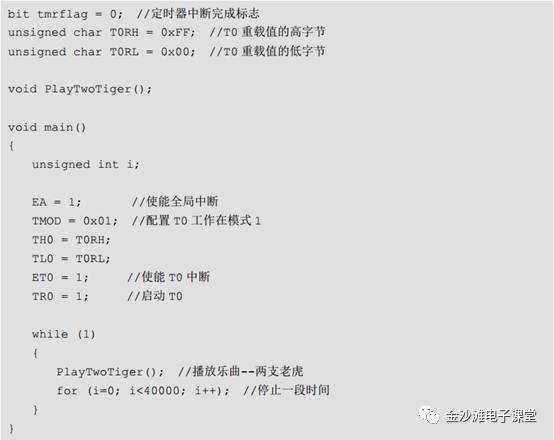

按照驱动方式分为有源蜂鸣器和无源蜂鸣器。这里的有源和无源不是指电源,而是振荡源。有源蜂鸣器内部带了振荡源,如图9-8所示中,给了BUZZ引脚一个低电平,蜂鸣器就会直接响。而无源蜂鸣器内部是不带振荡源的,要让他响必须给500Hz~4.5KHz之间的脉冲频率信号来驱动它才会响。有源蜂鸣器往往比无源蜂鸣器贵一些,因为里边多了振荡电路,驱动发音也简单,靠电平就可以驱动,而无源蜂鸣器价格比较便宜,此外无源蜂鸣器声音频率可以控制,而音阶与频率又有确定的对应关系,因此就可以做出来“do re mi fa sol la si”的效果,可以用它制作出简单的音乐曲目,比如生日歌、两只老虎等等。
图9-8 蜂鸣器电路原理图

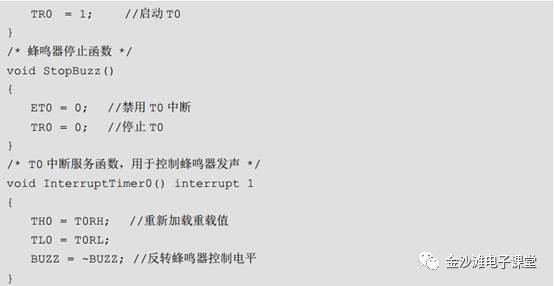

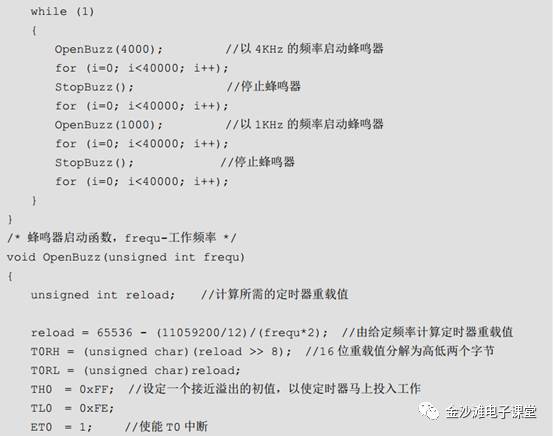

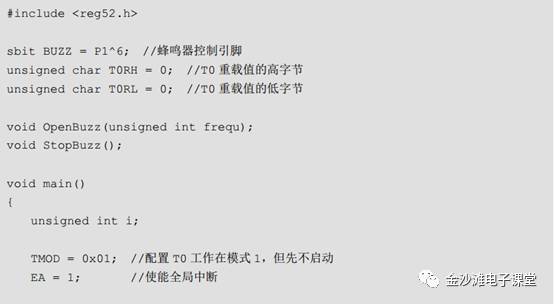

我们来看一下图9-8的电路,蜂鸣器电流依然相对较大,因此需要用三极管驱动,并且加了一个100欧的电阻作为限流电阻。此外还加了一个D4二极管,这个二极管叫做续流二极管。我们的蜂鸣器是感性器件,当三极管导通给蜂鸣器供电时,就会有导通电流流过蜂鸣器。而我们知道
