“遭了，端口不够用了。”

项目现场的小王有些上火，当初接手学校项目改造的时候就说道要自己购买设备自己上架，结果直接被上层给否决了，导致购买了大批量的24端口的千兆交换机设备。

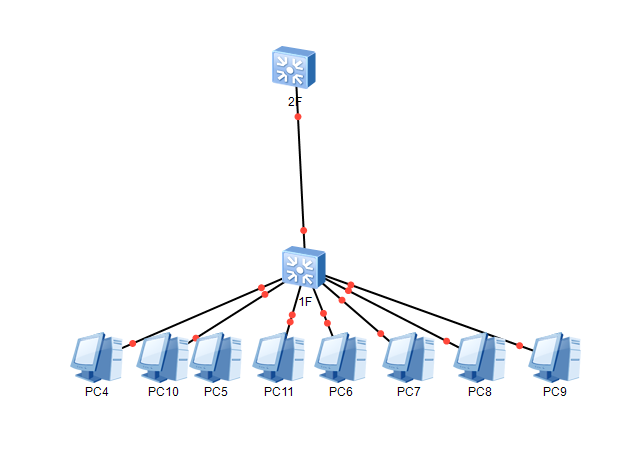

学生宿舍每层有三十多间，若是好好的干下去倒也没有什么问题，而因为要提出了智慧校园，要求必须每个宿舍都得有一个单独的交换机端口，这一下子，就导致了原来的端口不够用了，如果一个楼层上架多台交换机的话，级联设备又不方便管理。

“堆叠啊，你堆叠不就好了！”

“堆叠是指将一台以上的交换机组合起来共同工作，以便在有限的空间内提供尽可能多的端口。多台交换机经过堆叠形成一个堆叠单元，说白了，没做堆叠之前，如果两台设备管理的时候，还会进入两个界面，而做完堆叠，进入设备就只会进入一个界面，非常好管理。“

“而盒式交换机设备通常部署在网络的汇聚层和接入层。当网络的规模不断扩大时，由于其端口数量固定，不像框式交换机可通过扩展接口板数量扩展端口数量，因此单台设备的端口数量可能无法满足网络要求。堆叠技术通过堆叠端口和堆叠连接线将多台支持堆叠特性的交换机设备组合在一起，从逻辑上组合成一台交换机设备。通过组建堆叠，可以达到扩展网络能力、提高设备可靠性的目的。“

“至于何为盒式交换机，何为框式交换机？“

上面的大家伙就是一个框式交换机，下面的小盒子一样的交换机就是一个盒式交换机。

在华为中，框式交换机之间的堆叠，叫做css，盒式交换机之间的堆叠，叫做istack;

下面是他们的一个组网应用：

而一般来说，华为支持的型号有S2720-EI、S2750-EI、S5700-LI、S5720-LI、S5735-L、S5735S-L、S5735S-L-M、S5720S-LI、S5700-EI、S5710-C-LI、S5710-X-LI、S5700-SI、S5720-SI、S5735-S、S5735S-S、S5720S-SI、S5720I-SI、S5700S-LI、S5730-SI、S5730S-EI、S5731-S、S5731S-S、S6720-LI、S6720S-LI、S6720-SI、S6720S-SI、S6730-S、S6730S-S。

大家可以登陆华为官方网站，看一下堆叠的详细配置参数，因为涉及到网址，不方便发布出来，有需要的可以直接单播我。

而对于交换机之间的堆叠方式，我们一般使用两种方式：业务口堆叠以及堆叠卡堆叠。

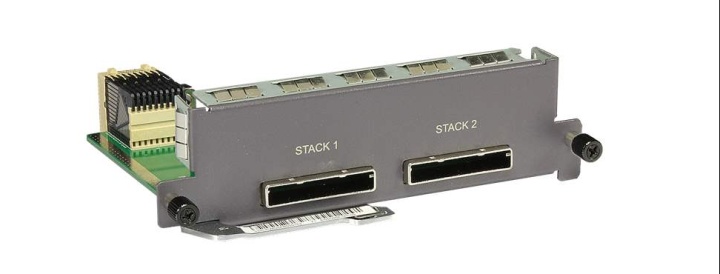

何为堆叠卡？

一般交换机的屁股后面，有的会自带堆叠口，有的需要你手工购买，而下方的是堆叠线，一般业务线的长度不会太长，所以业务线堆叠的时候，两个交换机之间不会太远。

何为业务口？

简单一句话，就是数据口，而一般来说，我们通常使用XGE端口连接(10G端口。)

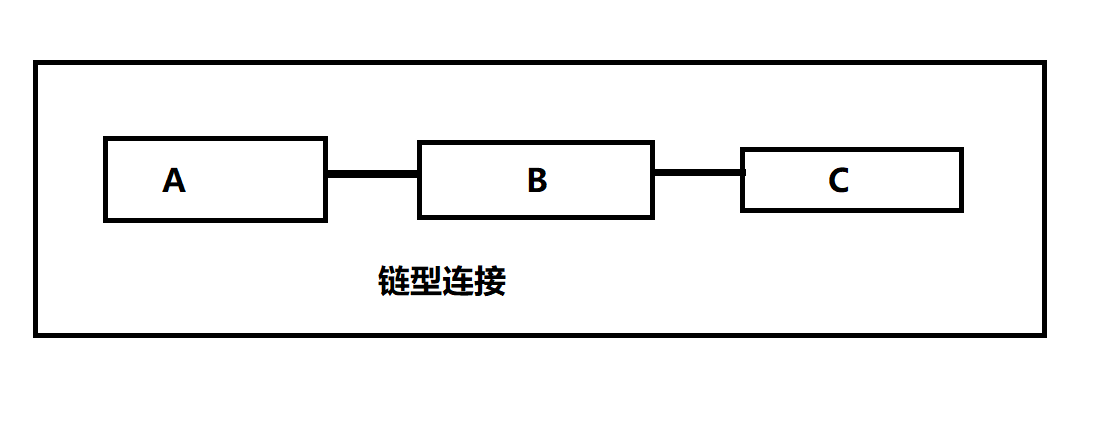

链型连接：画成拓扑图就是这样。

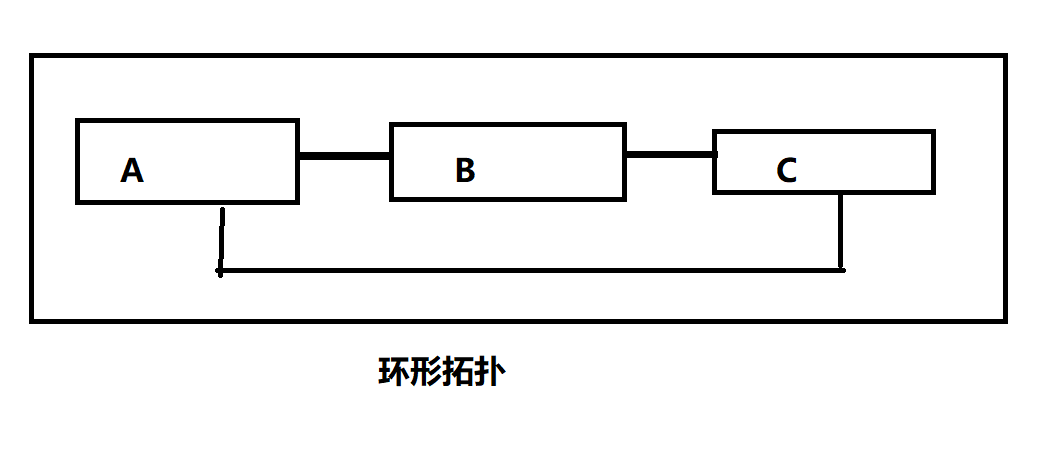

环形连接：

“一般来说，链形连接适合距离相对比较远的拓扑，但是这也有个问题，一旦中间链路故障，整个堆叠系统就会出现问题，环形连接相对起来比较可靠，但是不适合距离太远，毕竟A-C之间还需要连接，所以距离不会太长。 “

关于堆叠的一些简单介绍就先到这里，下一次我们再在华三模拟器上模拟一下关于堆叠的实验！
