华为盒式交换机iStack堆叠功能配置

最近有个超融合项目用到2台华为交换机S6730S-S24X6Q(24*10GE SFP+，6个40GE QSFP），2台交换机iStack堆叠作超融合存储网络。

先上图：（刚上架时拍的，线缆还没有整理）



堆叠线缆是用40G的高速线缆，配置了2根线缆。



1、自动堆叠，华为的iStack堆叠通过线缆可以实现自动堆叠，把堆叠线插好，按主备逐步开机，就形成自动堆叠组。上面交换机作为主交换机，下面交换机作为备交换机，上面交换机40G的1号口跟下面交换机的40G的2号口相连。

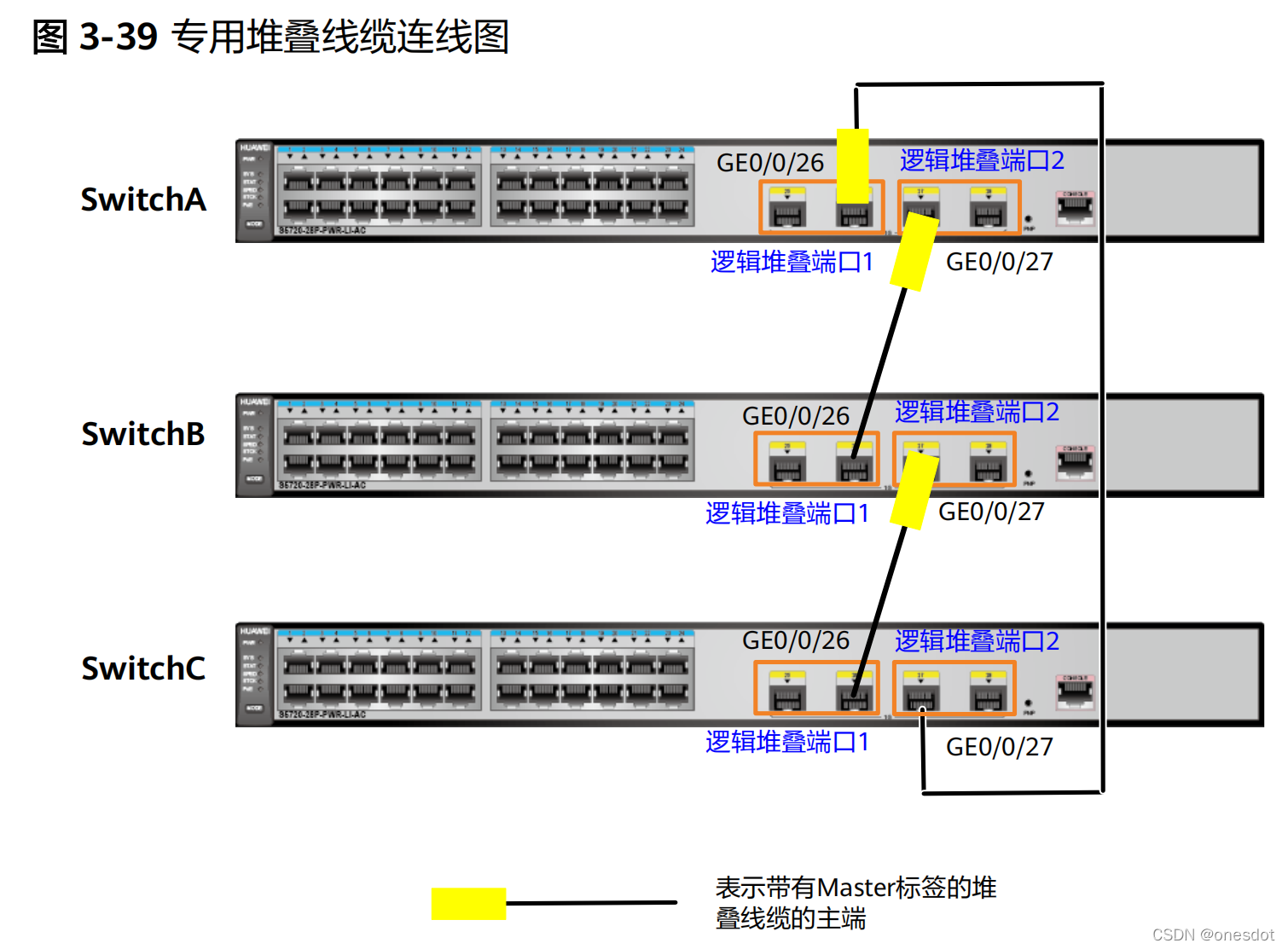

接好堆叠线时没拍照，用华为手册中的截图替代

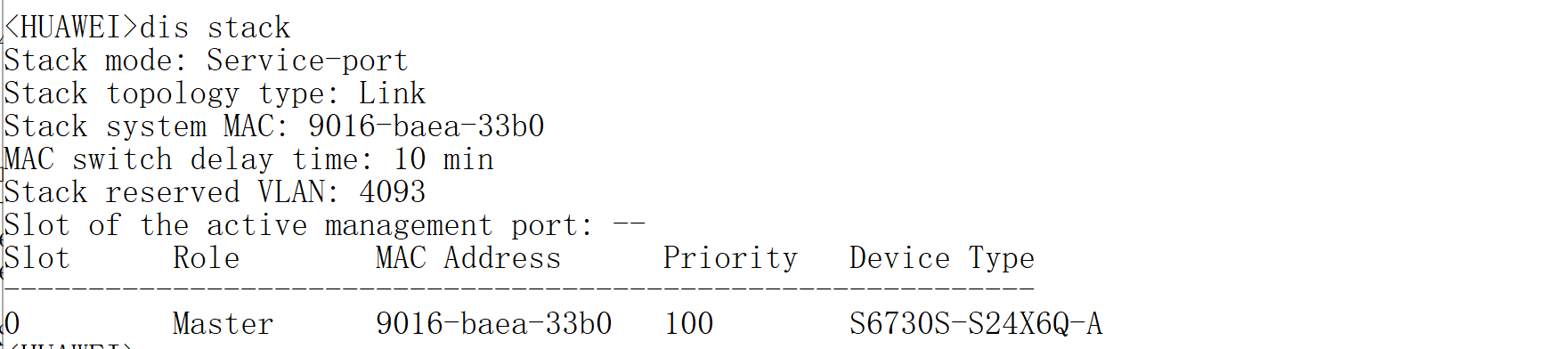

交换机启动好后，用控制口进去，发现没有堆叠成功。

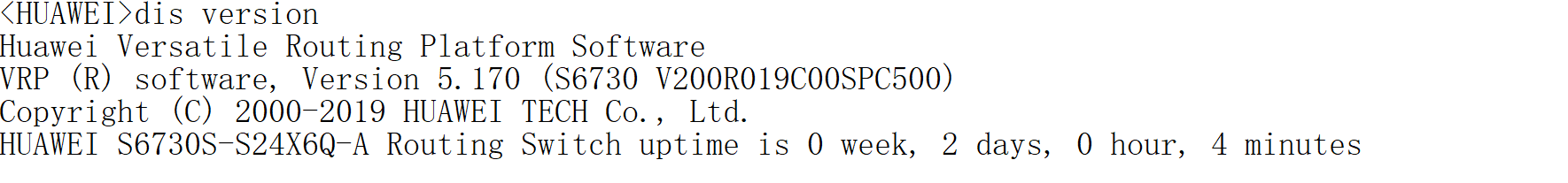

先确定交换机的版本号，按照华为官方说法，是要交换机版本号V200R011C10 及以后版本才能启用。

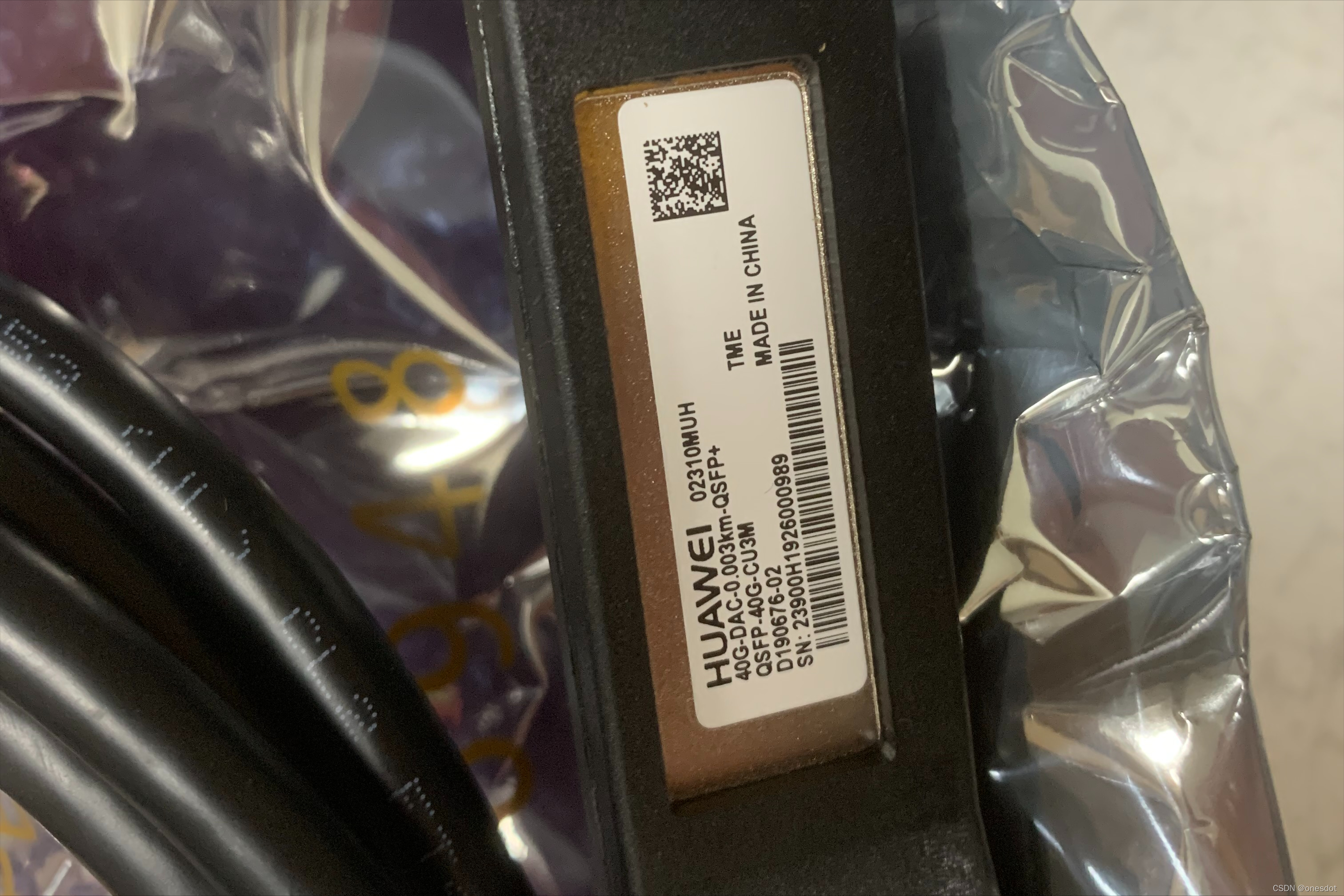

检查了线缆，在线缆上没找到Master标记，发现不是专用堆叠线，无法实现自动堆叠。（项目中正常遇到到货的是高速线缆不是专用堆叠线缆，H3C的线缆没有单独分）

2、通过高速线缆业务口手工配置iStack，只能用敲命令去配置了，其实也比较简单。

首先确定交换机的版本号（华为交换机不同版本号，有些配置相差较大）。

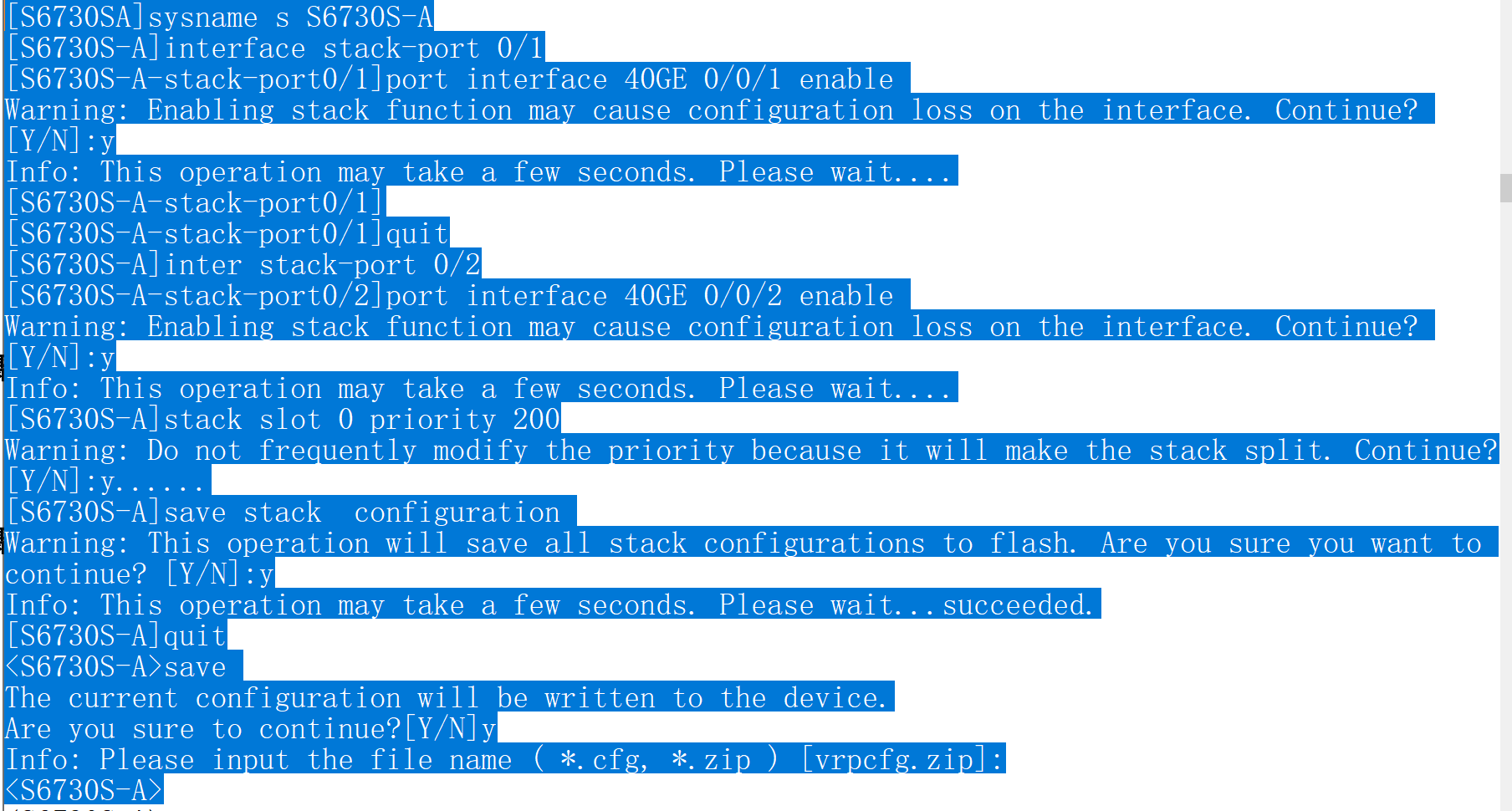

配置上面交换机

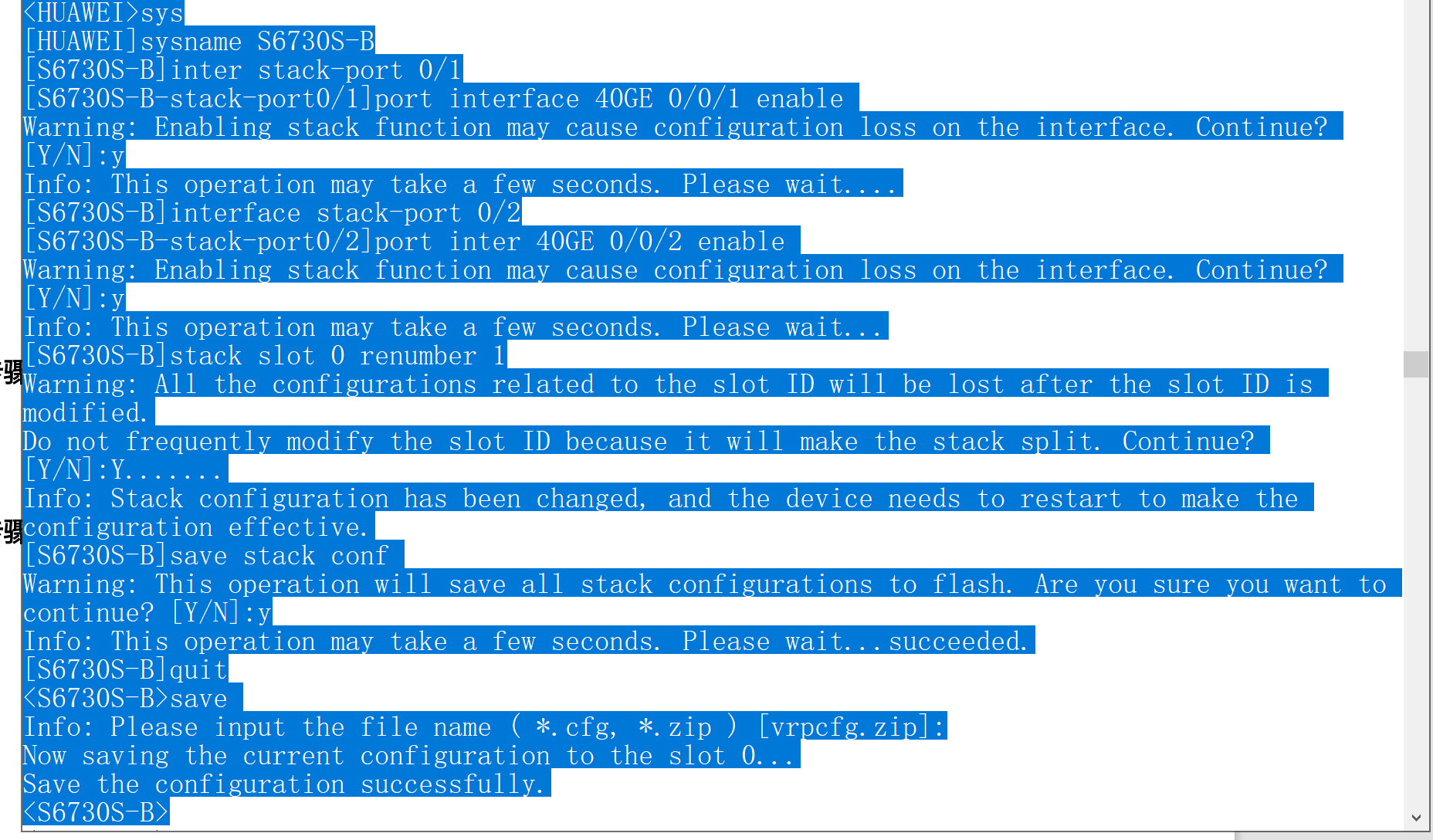

配置下面交换机

3、检查堆叠状态：

·显示成功。

4、顺便说一下，堆叠的好处

几台交换机通过堆叠可以逻辑组合成一台，用一个管理IP就可以管理了。

多条链路同时使用，以前不采用堆叠技术，2台交换机通过多台链路互联，只能通过STP技术阻断其中一条连接，只能是主备，而采用堆叠技术可以实现同时使用。

还有其它功能都不多说。
