学计算机网络布线图片,从业必看！直观的弱电各子系统图！

熟悉弱电系统最直接、最有效的方法就是——看图!

想知道系统组成?看系统图!

想知道系统原理?看原理图!

刚踏进弱电这行的门槛，先把弱电子系统的图都看熟就对了。

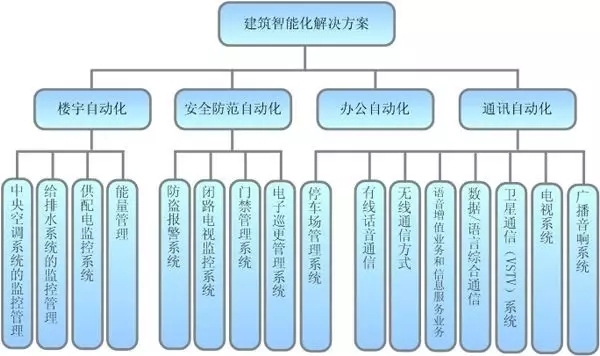

一、智能化工程

从此图可以看出弱电系统由哪些常见的子系统组成。不用一听弱电系统就两眼一抹黑，到底包括啥都不知道。

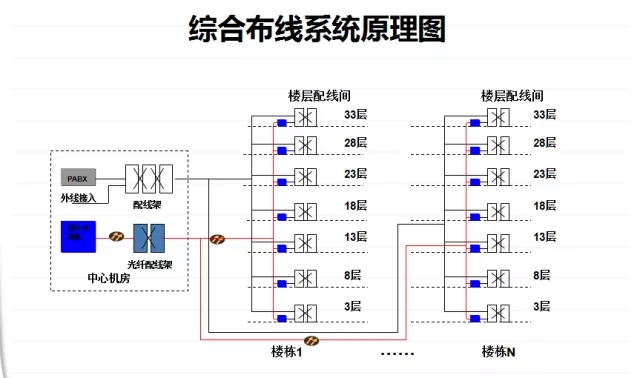

二、综合布线系统原理图

此图为综合布线系统图，综合布线顾名思义就是布线，只要涉及到布线的系统基本都可以纳入综合布线系统的范畴内。

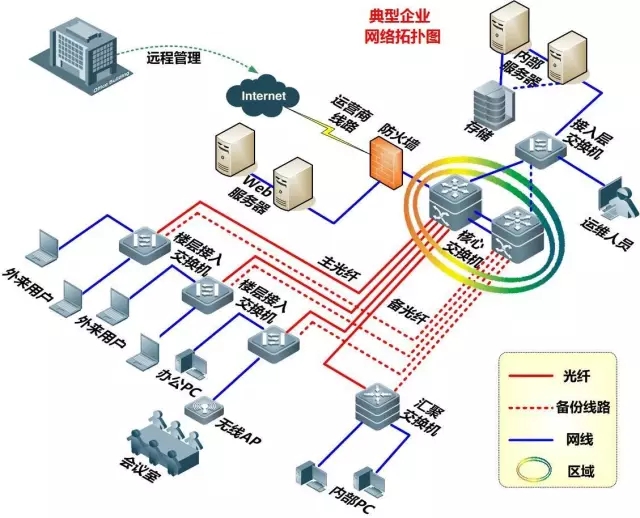

三、计算机网络拓扑图

此图为计算机网络拓补图，我们所使用的网络就是由这些设备组成的。

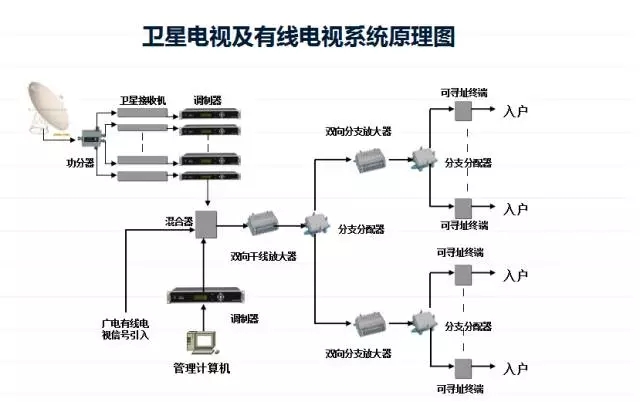

四、卫星电视及有线电视系统原理图

此图为有线电视系统图，由一些分支器、放大器、调制器等组成。

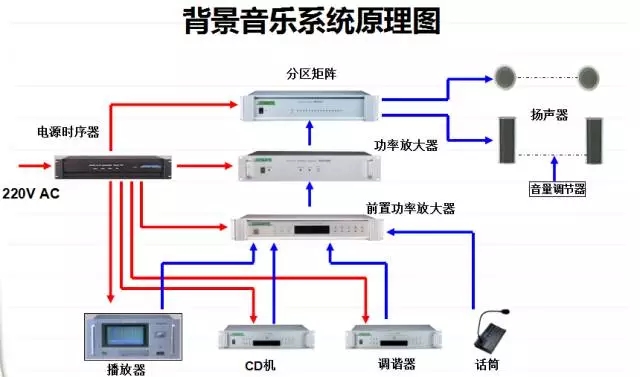

五、背景音乐系统原理图

此图为总线制的背景音乐系统。

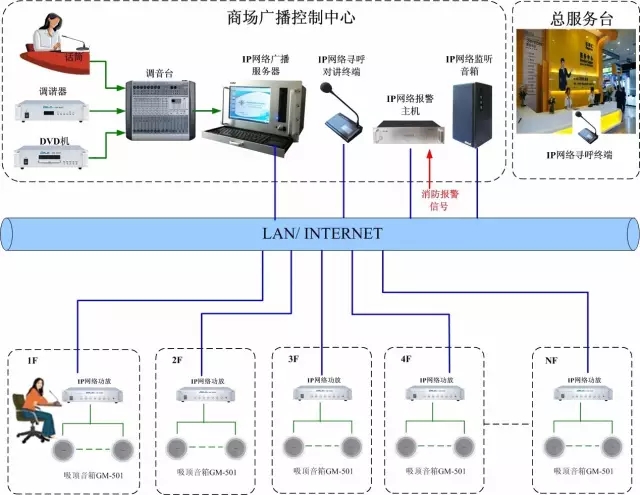

六、网络版的背景音乐系统图

此图为网络版的背景音乐，大型的公共广播系统都会选用网络型，在商场、校园、厂区等范围比较广的地方。

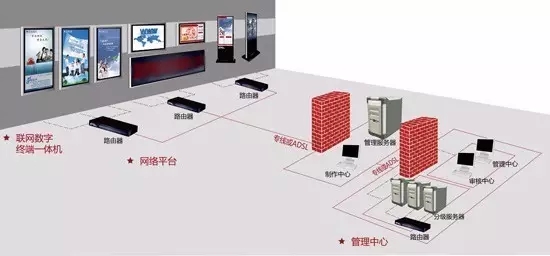

七、多媒体信息发布系统示意图

此图为多媒体信息发布系统的示意图，简单明了，一眼便可理解信息发布系统的组织架构。

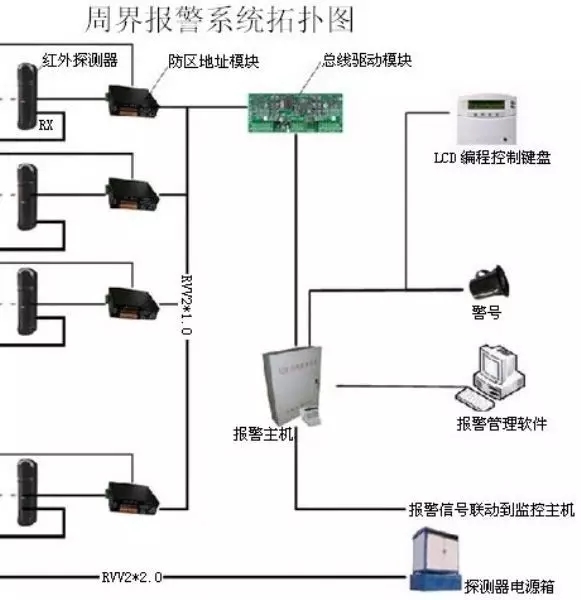

八、485总线制的周界报警系统图

此图为485总线制的周界报警系统图，前端探测器手拉手，接到总线控制模块上，通过控制主机来分配这些报警器的地址，以此来管理。

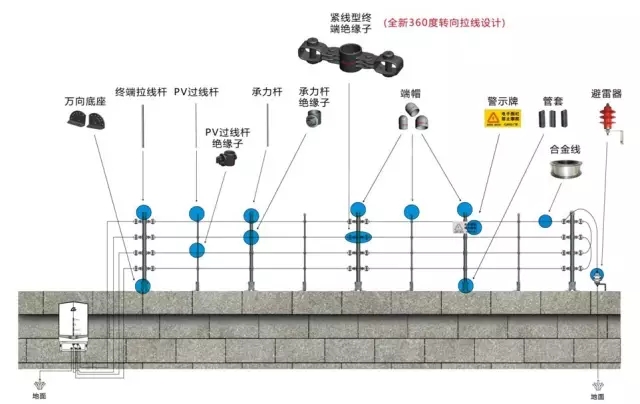

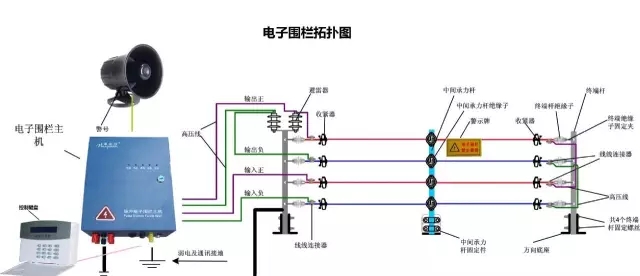

九、电子围栏原理图

上面两图为电子围栏原理图，目前周界防范系统都选用了电子围栏系统，安装方便，误报率低。

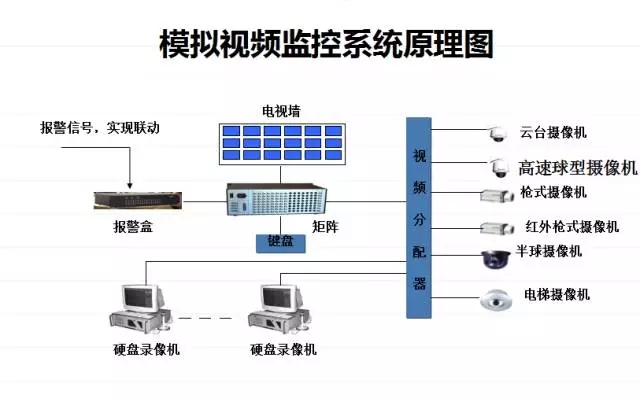

十、模拟视频监控系统原理图

此图为模拟监控系统图，现实中使用较少。

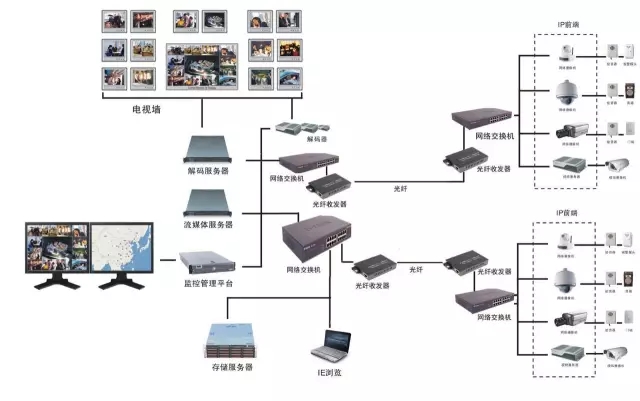

十一、网络视频监控系统图

网络视频监控系统图，目前应用广泛

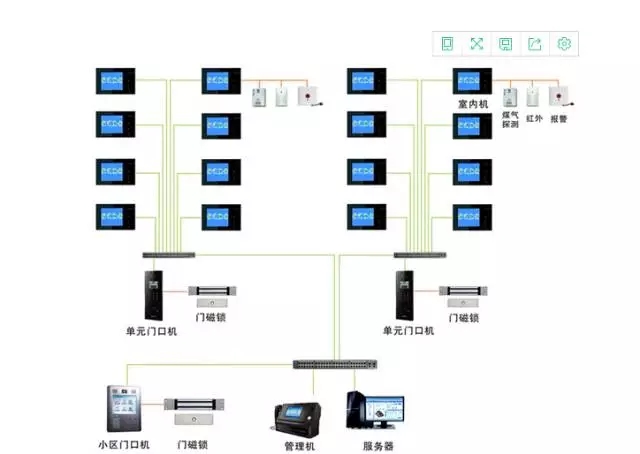

十二、楼宇对讲系统图

此图为楼宇对讲系统图，楼宇对讲系统掌握一个品牌的系统组成，基本各个厂家都会了。

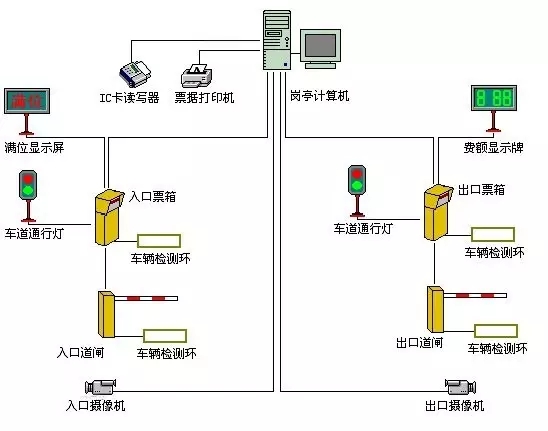

十三、停车场管理系统原理图

此图为停车场管理系统的原理图，简单明了。

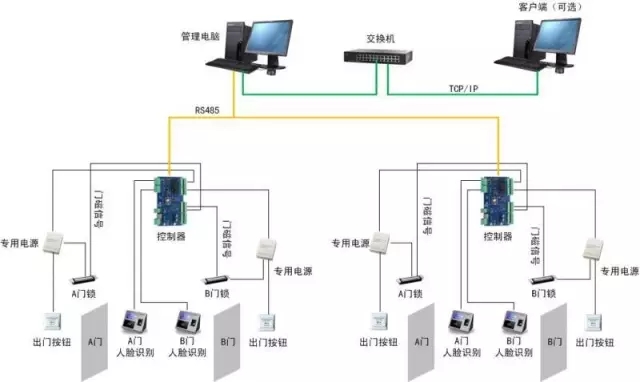

十四、门禁系统原理图

此图为门禁系统图，基本所有厂家的门禁系统组成基本一样。

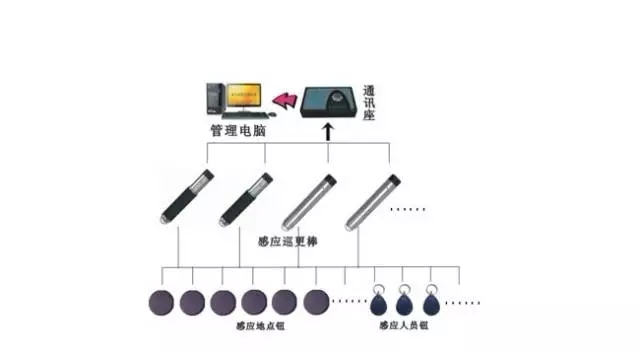

十五、巡更系统图

此图为巡更系统图，非常简单，前端巡更点，手持巡更棒在巡更点上打一下就可以。

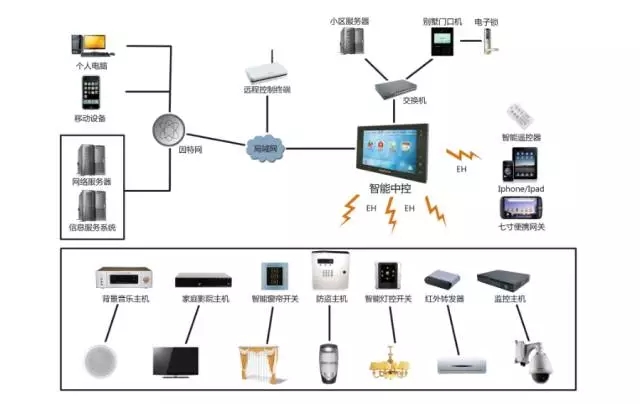

十六、智能家居系统图

此图为智能家居系统图，智能家居系统最近很火，到底有哪些东西组成，没有统一标准。

十七、楼宇自控系统图

为楼宇自控系统图，楼宇自控系统涉及到的专业知识很多，建议多学习，尤其理论加实践。

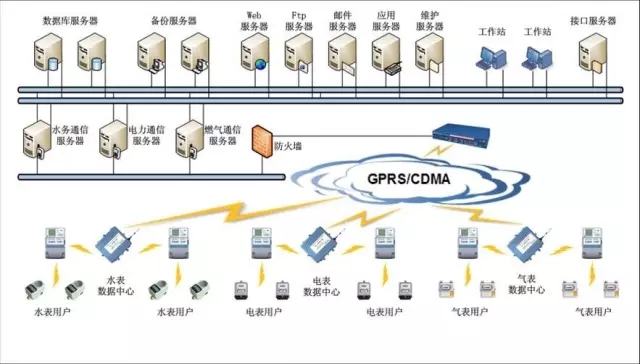

十八、能源计量系统图

此图为能源计量系统图，能源计量系统的设计与施工已经划分到弱电系统中了。

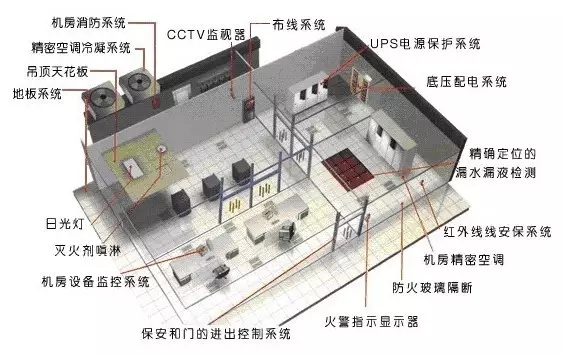

十九、机房组成图

此图为机房设计所考虑的因素及机房组成。
