电气学习-继电器(中间继电器)

中间继电器是一种继电保护元件，其工作原理：由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位；(官方语言，转载其他网站，目的在于了解中间继电器的硬件组成部分)

中间继电器用在自动控制系统中目的有以下几种：

一、增加触点的数量，用于IO输出控制(常用的8针中间继电器都有2路NC和2路NO)；

二、隔离开关作用，与交流接触器作用一样，可以通过小电压控制大电压的通断，比如说控制电压是DC24V，需要控制AC220V电路的通断就可以使用中间继电器，但是需要注意中间继电器的触点允许通过电流较小，这也是中间继电器与交流接触器；

三、两个控制系统进行握手信号时使用无源信号，通常选择使用中间继电器，一个系统控制中间继电器触点的通断，另一个系统根据自我本身输入信号电平要求进行连接，这样可以有效的避免两个系统之前的电源干扰；

四、与按钮配合行成自锁，也就是常说的一键启动功能，按钮与中间继电器常开端进行并联，按钮按下线圈得电，常开触点闭合进行自锁。 (以上四点是我目前使用到的功能，大家可以添加其他功能)

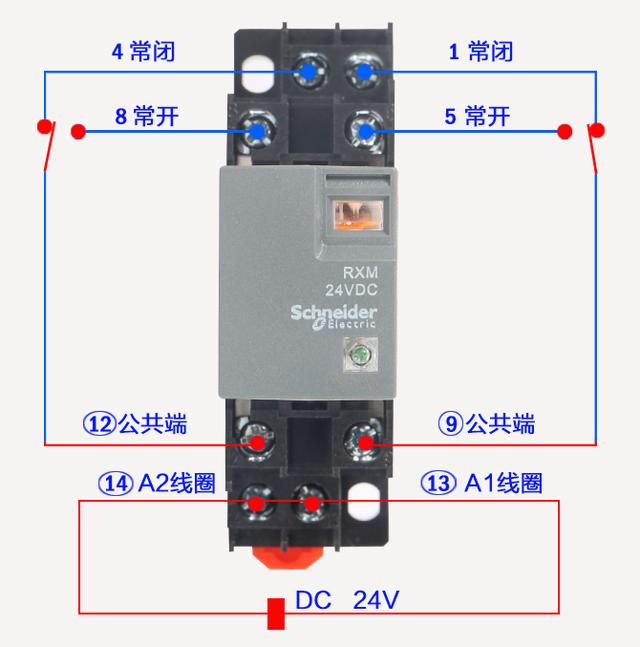

常用的品牌：施耐德，欧姆龙和正泰；我们电气上使用的中间继电器一般分为两个部分：继电器线圈和底座，中间继电器常用符号：KA。
