CSMA/CD原理及流程图

CSMA/CD： 带有冲突检测的载波侦听多路访问协议

载波侦听：在发送数据之前，会监听总线是否有数据传输，如果有则等待一段时间之后（延时时间由退避算法决定）继续监听；如果总线没有数据传输，则发送数据。
多路访问：多台工作站在一条总线上传输数据，并且是以广播形式传输的。
冲突检测：
冲突：多台设备检测到线路空闲时，同时发送数据，则数据就会产生混淆，那么工作站就无法分辨出真正的数据
冲突检测：工作站传输数据时，会检测自己的数据是否会与其它工作站的数据产生冲突，如果产生冲突，则发送一串阻塞信息，告知线路的其它工作站发生冲突；

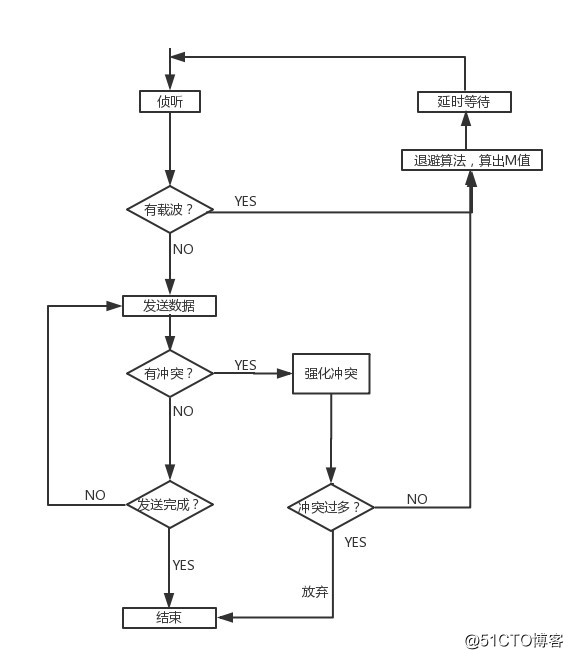

流程图：
