现在，RTK被广泛应用于道路工程的测量，我们在修一条公路，无非就是要测这条路的中线、边线、开挖线、横断面等，工程之星5.0的道路模块可以轻松的实现道路上的各种测量。在通过工程之星5.0进行道路放样之前我们需要将平曲线输入软件里，生成道路中线，这一步骤在工程之星5.0里我们称之为‘平曲线设计’。

工程之星5.0的平曲线设计主要有两种：交点法和元素法。下面，我详细介绍交点法的输入方法。对比元素法，交点法输入更加简单、更容易理解，再加上工程之星5.0的交点法相对于以前的3.0来说简直强大的太多了，支持回头曲线、卵形曲线等各种特殊曲线的输入，对于道路用户来说简直是福音。

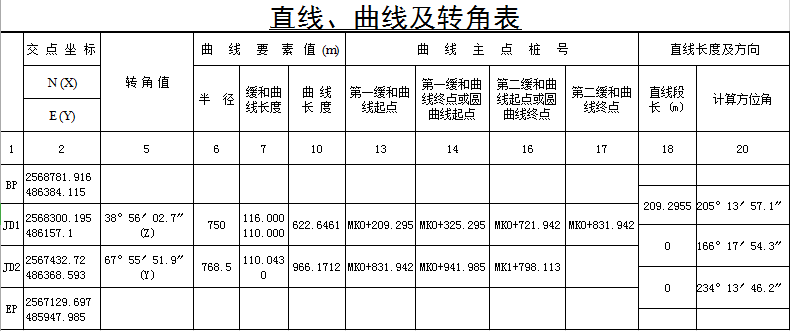

首先，我们需要有直线、曲线及转角表如下图(完整的表格过长，会影响观看，所以一些不影响输入的数据未录入。)

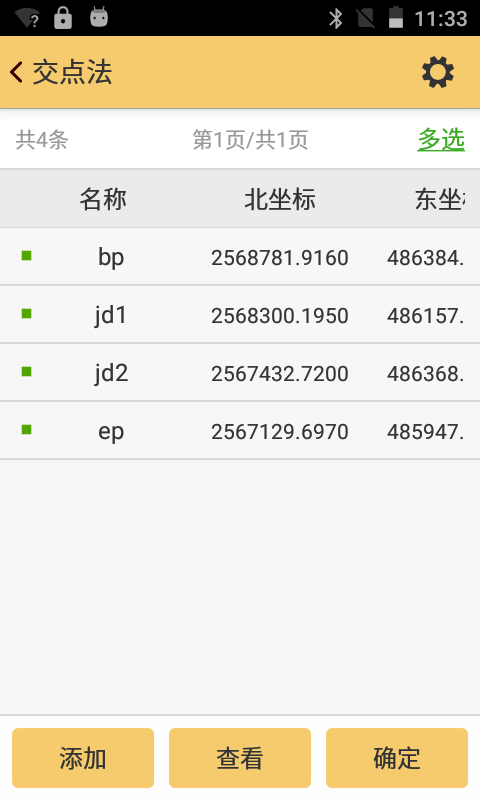

然后，打开工程之星5.0。点击‘输入’——‘道路设计’——‘新建文件’——输入文件名称，点击‘平曲线设计’——选择‘交点法’，点击右上角设置图标修改起点里程和里程间隔——点击‘添加’根据直线、曲线及转角表输入每个交点的数据，输入方法如下1、2、3、4图。

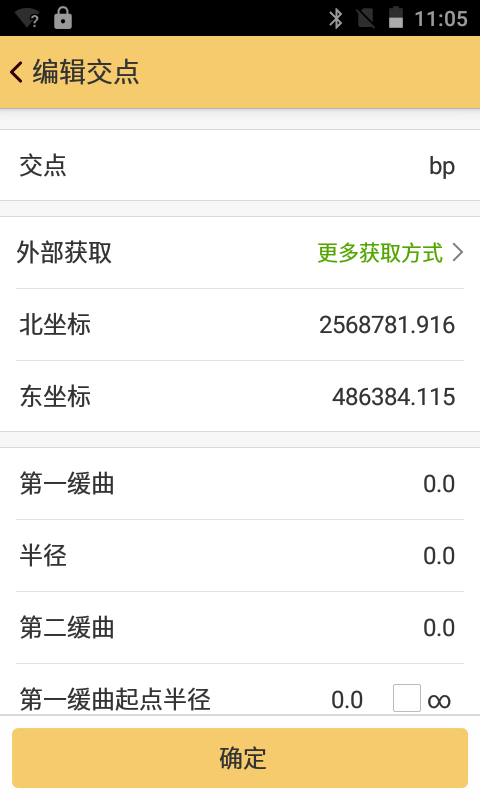

输入起点BP坐标，起点缓曲和半径输0

2.输入JD1坐标、缓曲长度、半径

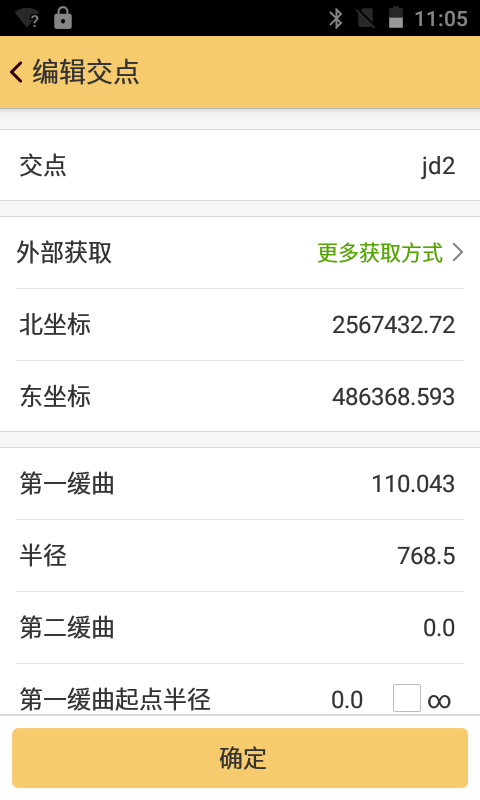

3. 输入JD2坐标、缓曲长度、半径

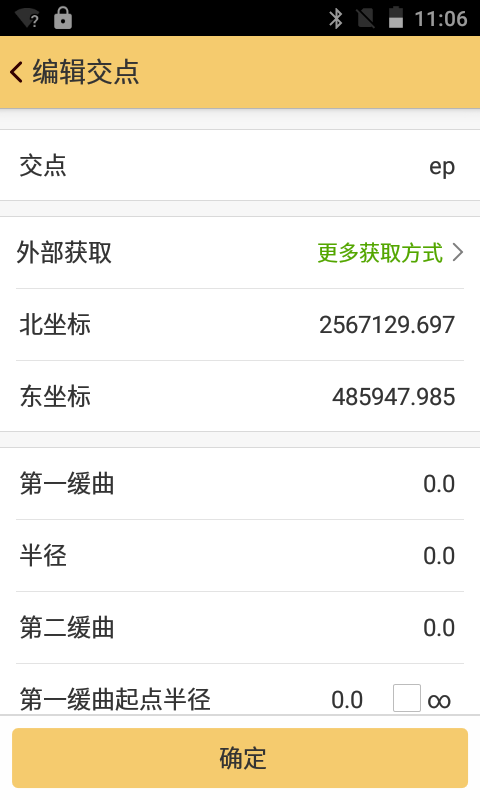

4.输入终点EP坐标，终点缓曲和半径输0

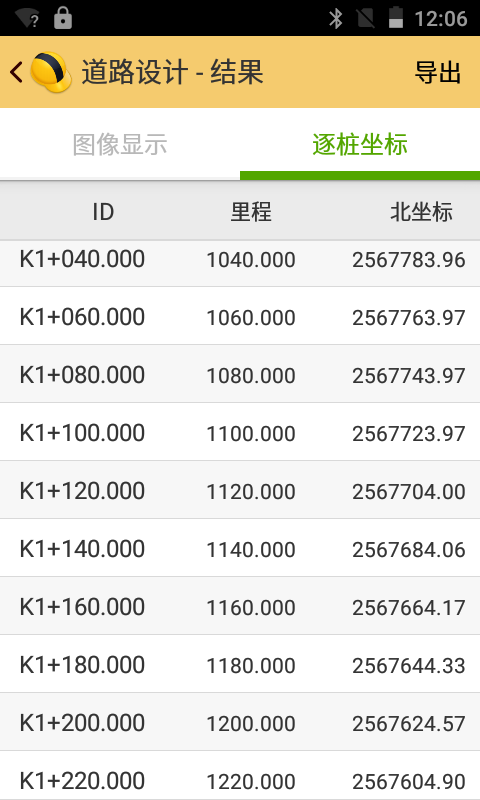

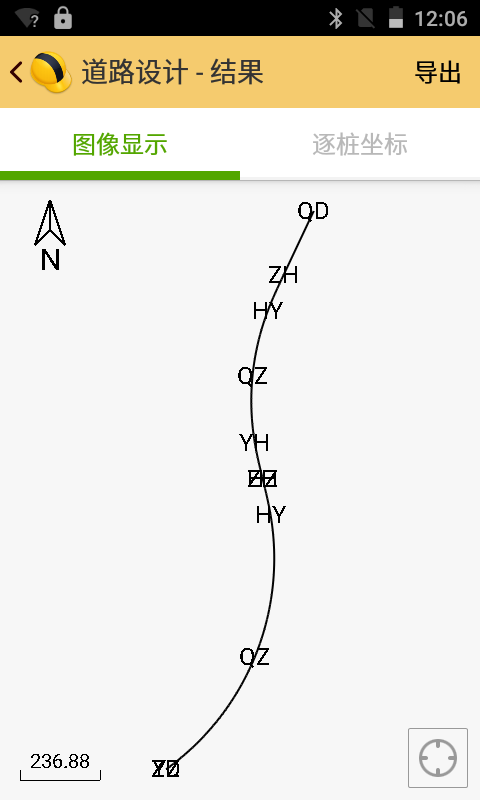

最后，把所有交点数据按照顺序输完后，点开‘查看’可以看到道路中线的图像显示，点开‘逐桩坐标’检查桩号、中线坐标是否与图纸上的逐桩坐标表上的一致。如下图

检查中桩桩号以及坐标一致以后，打开工程之星5.0‘道路放样’选择该道路文件就可以进行中线、边线、开挖线、横断面等测量了。
