技巧一：PC-DMIS电脑重装系统Ⅰ之备份

1.将所有测量程序和测量数据(数模、报告和DMO等)备份到移动硬盘或是其他电脑中，要养成定期备份测量程序和测量数据的好习惯。

2.备份IP地址：测量机与电脑是网线连接的一定将与测量机连接的IP地址拍照或截图，如是COM口连接的不需要备份。但分不清是网线连接还是COM口连接的，备份IP地址一定没错。其他的网络连接IP地址请自己酌定。

*如测量机是双悬臂，主辅臂电脑中有两个IP地址需要备份，分别为与测量机连接的IP地址和主辅臂连接的IP地址(主臂192.168.0.1，辅臂192.168.0.2)。

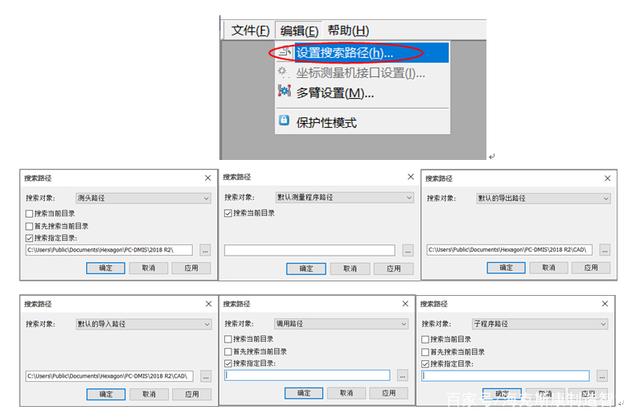

3.备份软件设置：编辑-设置搜索路径，将所有搜索路径全部拍照或截图。测头路径、默认测量程序路径、默认的导出路径、默认的导入路径、调用路径、子程序路径。

*如测量机为双悬臂，需备份多臂设置和测座指向。

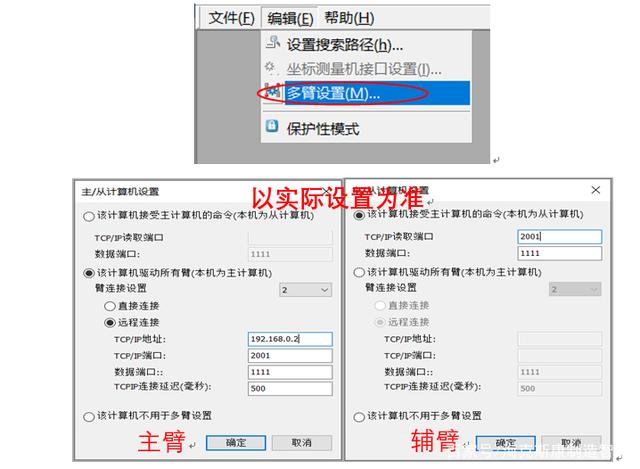

多臂设置：编辑-多臂设置，主辅臂的多臂设置拍照或截图。

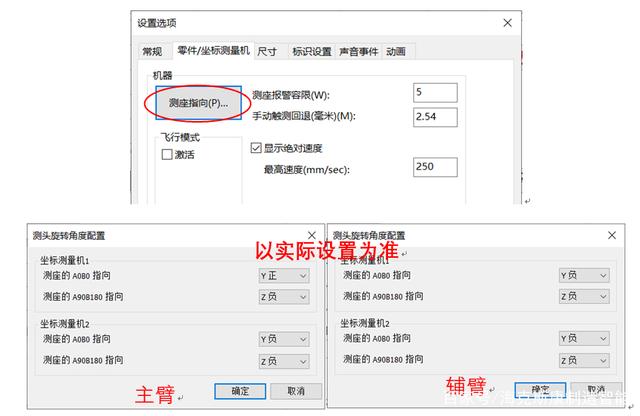

测座指向：主臂-进入程序-进入多臂模式-F5-零件/坐标测量机-测座指向；辅臂-进入程序- F5-零件/坐标测量机-测座指向；主辅臂测座指向拍照或截图。

4.备份测头文件和校验结果文件：根据测头路径找到测头文件(.PRB)和校验结果文件(.Results)全部备份到移动硬盘或是其他电脑中。

5.备份报告模板和标签模板：进入PC-DMIS根目录下(C:\Users \Public\Documents\Hexagon\PC-DMIS\2018 R2)将Reporting文件备份到移动硬盘或是其他电脑中。

6.备份注册表：开始-PC-DMIS程序-PC-DMIS Settings Editor-备份-点击-选择备份路径-保存-确定

技巧二：巧妙利用注释报告的功能

在测量过程中为了方便与用户更好的交互信息，PC-DMIS提供了“注释”的功能。

通过“插入”—“报告命令”—“注释”打开注释操作窗口。

在注释类型中有“操作者”，“报告”，“文档”，“输入”，“是/否”，“显示坐标窗口”六种模式。

其中,“报告”模式用于将输入的内容发送到测量报告中。如:

1. 发送文本

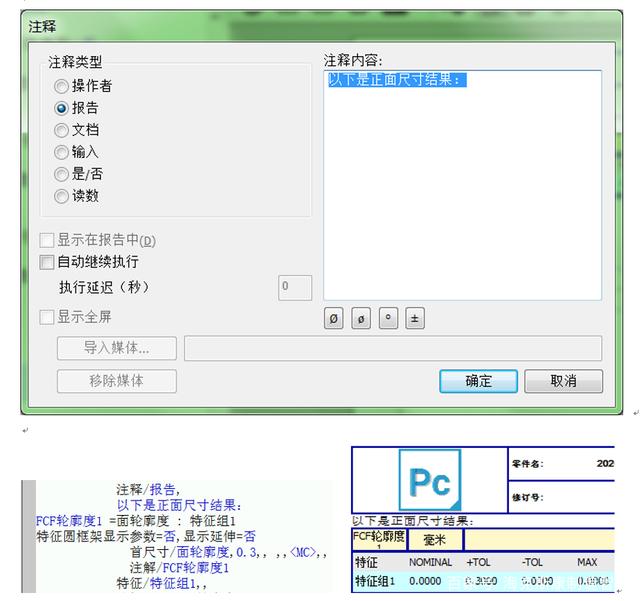

如图在“报告”模式下输入“以下是正面尺寸结果”点击“确定”按钮，在程序中会生成相应的注释。当程序执行完毕后在测量报告中就可以看到相应的注释，方便用户更好的解读测量报告。

2. 发送变量

实际测量中有时可能需要进行赋值计算,此时若要将该结果发送至测量报告中,也可通过注释-报告功能实现。

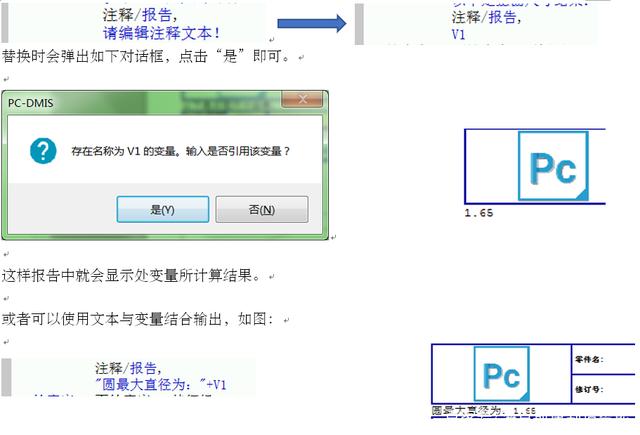

通过“插入”—“报告命令”—“注释”打开注释操作窗口,选择“报告”,点击“确定”。在编辑窗口，将“请编辑注释文本！”替换为变量名，如下图：

技巧三：PC-DMIS EXCEL报告导出

PC-DMIS 2019版本开始支持导出Excel报告新模式。使用插入 | 报告命令 | Excel表单报告命令，可将测量数据导出到指定Microsoft Excel模板。该命令按行和列排列数据。支持多个工作表。您可以从单个测量程序中将数据导出到多个模板中。也可以将多次测量数据导入到同一个模板中。

Excel报告模板目录:C:\Users\Public\Documents\Hexagon\PC-DMIS\2019 R2\ ExcelFormReport \ Templates，目录中默认包含AS9102, Five Part Study等报告模板。用户可以在该文件夹中创建自己的报告模板。如下图所示，用户自定义的报告模板CUSTOMREPORT.xlsx。

插入 | 报告命令 | Excel表单报告命令打开对话框后，操作步骤如下：

1、 窗口右上角选择需要的模板。

2、 点击报告设置按钮，

设置生成的Excel文件目录

设置生成的报告名称。如果需要将多次数据导入同一个文件，文件名称不能选择时间，否则每测量一次会生成一个新的报告。

设置生成的报告文件格式，可以是xlsx，csv，txt格式。

常规复选框中使用控制框架满足 FCF 和大小尺寸的需求，选中需求字段显示特征控制框。

常规复选框中使用轴的真实位置公差，该复选框对位置度评价中，单个轴公差有影响。

3、 将左侧表格选项卡中零件信息，跟踪字段，摘要等相应条目拖至模板中表头相应单元格。完成后，如下图所示

或者在单元格中右击下拉菜单中选择相应的条目。

4、 设置数据区域。在对应的单元格中，选择相应的尺寸字段，然后右键单击设置为数据区，数据区域软件使用黄色背景突出显示。

5、 如果需要在单个文件中，生成多次测量数据。需要设置多行或者多列测量值数据区域。如下图所示。注意文件名称设置中，不要选择时间列，否则会重新生成报告文件。

6、 对话框中数据选项卡，可根据客户需求选择需要输出的尺寸。

另外，客户可选择Designator或者Comment字段，或者自定义字段，设置尺寸条目的属性如重要程度，或者注释内容。

7、 设置完成后，编辑窗口生成以下命令。

EXCEL_FORM1=EXCELFORMREPORT/TEMPLATE=CUSTOM REPORT, TYPE=XLSX

RESULT FOLDER/C:\Users\luoxiaogang\Desktop\TEST

完成后，执行程序，会自动导出生成报告。
