胆机实作（1）——12AU7甲类单端前级

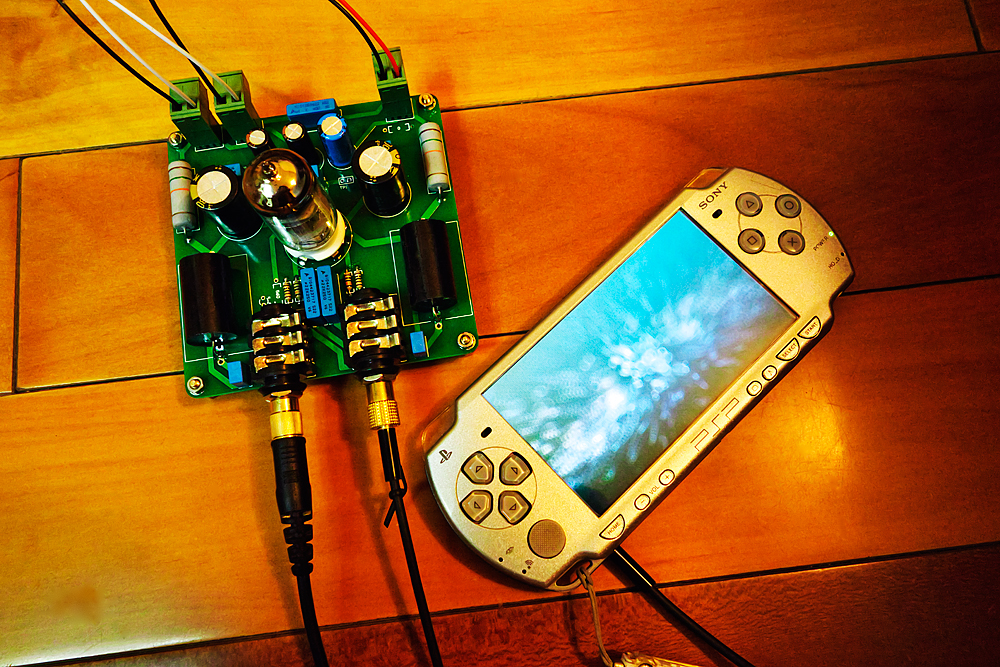

第一次做胆机，选了最经典的单端共阴架构。电路没有什么复杂的，基本就是教科书电路，没有用负反馈，因为我不喜欢负反馈的声音。用电路板做机器焊接也没什么难度，器件找好开焊就行，试做机就不打算找外壳了，也不用考虑音量电位器的问题，这么裸听也蛮好看的。

电源方面HT用的250V，晶体管串联稳压，直流稳压灯丝。这个电源方案很不错，整机底噪控制在了-100dB。

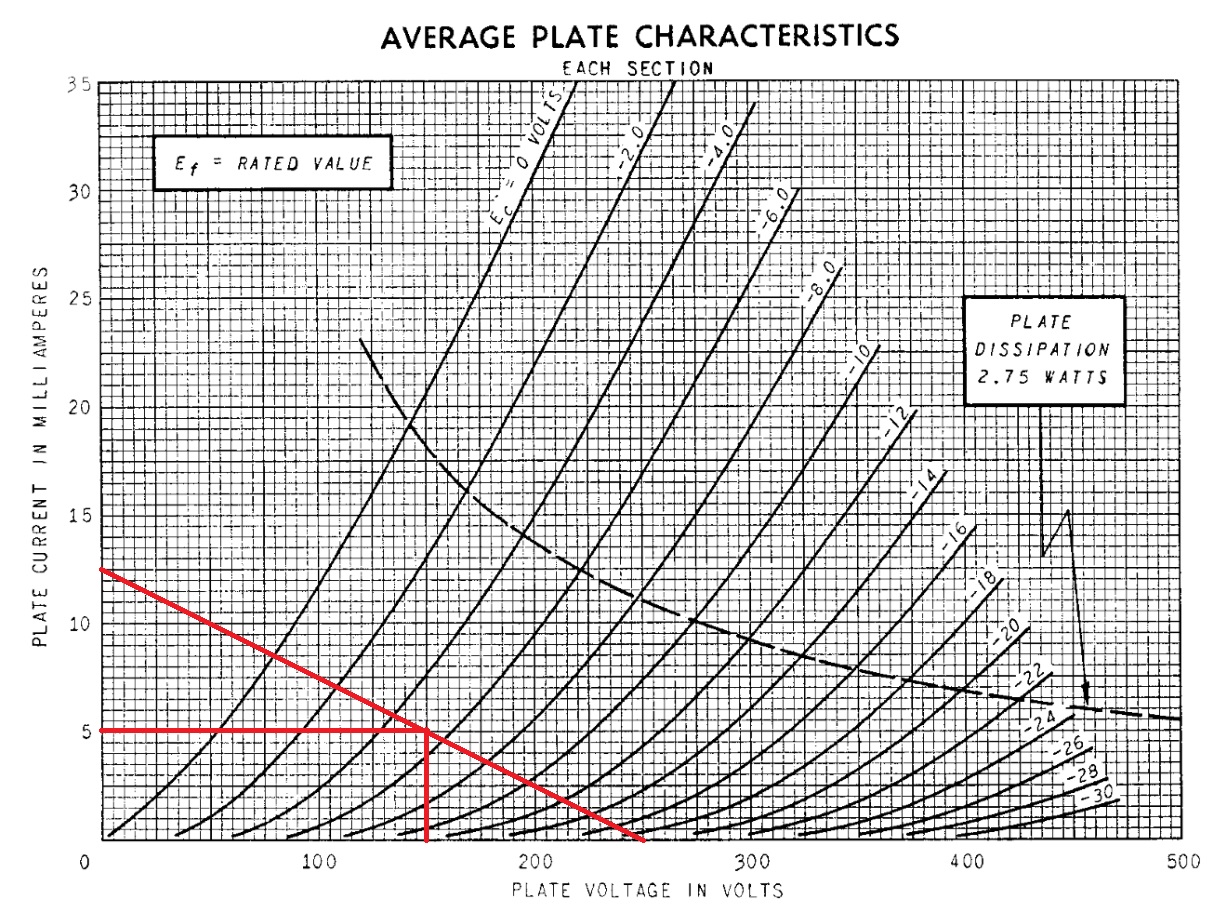

12AU7的工作点设置在Ia=5mA，Vgk=-5V左右，Ua=150V。

这个工作点兼顾了输入输出，因为我希望能够输入2Vrms信号，输出有一点电流可以驱动耳机，兼作高阻耳放用。

用料方面坚持我一贯不偏爱烧料的传统，小电阻用78厂，功率电阻就是福岛双羽牌，输入耦合使用EPCOS 0.22uF MKT电容，输出耦合留了两个比较大的位置，用了卷绕式MKP电容，容值4.7uF，留了并小电容的位置。阴极电容用Nichicon 6800uF并EPCOS MKT电容，截止频率很低，在1Hz左右。管子最开始用的曙光管，声音通透度不如后来换的RCA 12AU7和GE 12AU7WA，不过总的来说没有大的区别，声音走向是一致的。

做好之后接上DT990Pro试听，简谈一下听感，低频结实有力，中高频并没有很亮吵耳的感觉，总体来说是比较柔和的，通透度不错。接低阻的K701的时候，声音有点发闷，应该是电流不足的原因。后来用音箱听过，也是低频更加结实有力，总体要柔和一些，很耐听的感觉。其实现在说指标，石机已经相当令人满意，用胆机只不过是染点色而已。而就是这一点染色，改善了石机冲劲大不耐听的特点。

有一段时间我每天都只用这个胆机推的DT990Pro听ACG，再也不觉得ACG听起来吵和累，不亦乐乎。

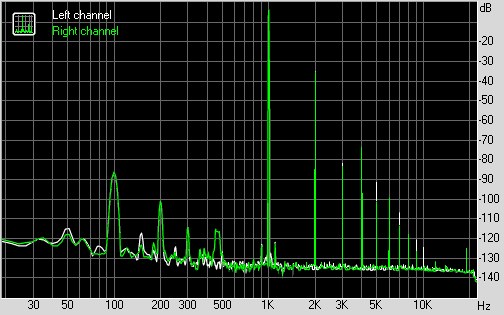

最后是客观测试，测试器材是创新1212M：

可以看到在创新声卡-1dB的输入下有点过载的感觉，不过失真都是偶次谐波。听感没有问题，测试也印证了听感低频有力、整体柔和的主观感受。

另外Noise指标是-100dB的底噪，图上看是100Hz在-90dB左右有个峰，不知道RMAA怎么算的，随便怎么样都听不到底噪就是了。
