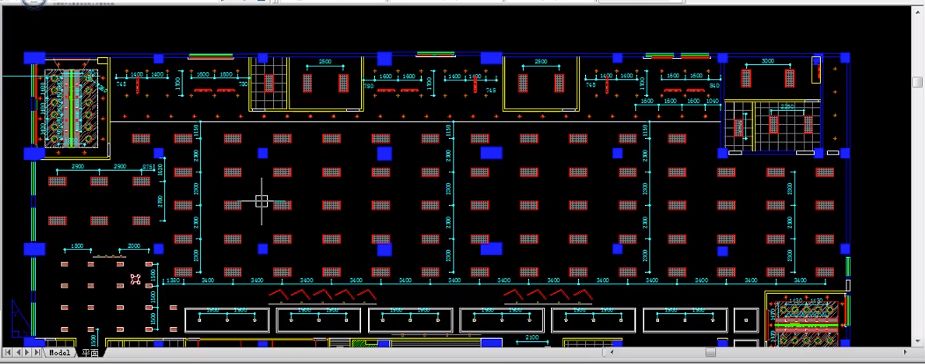

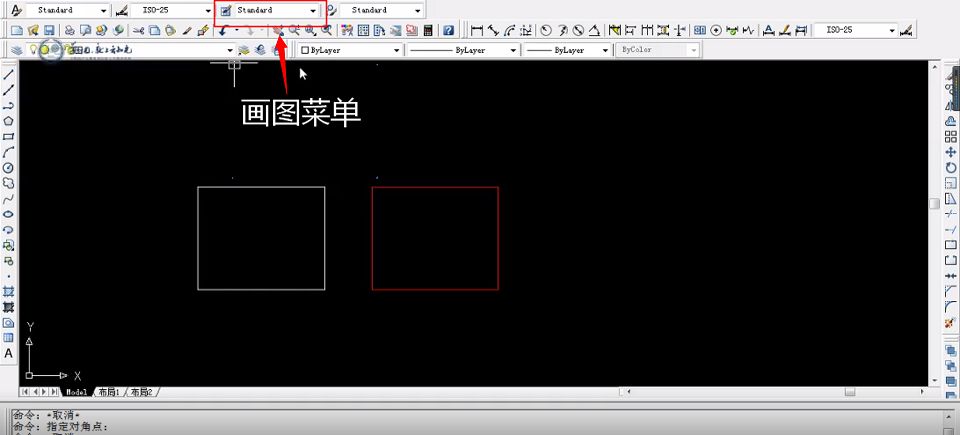

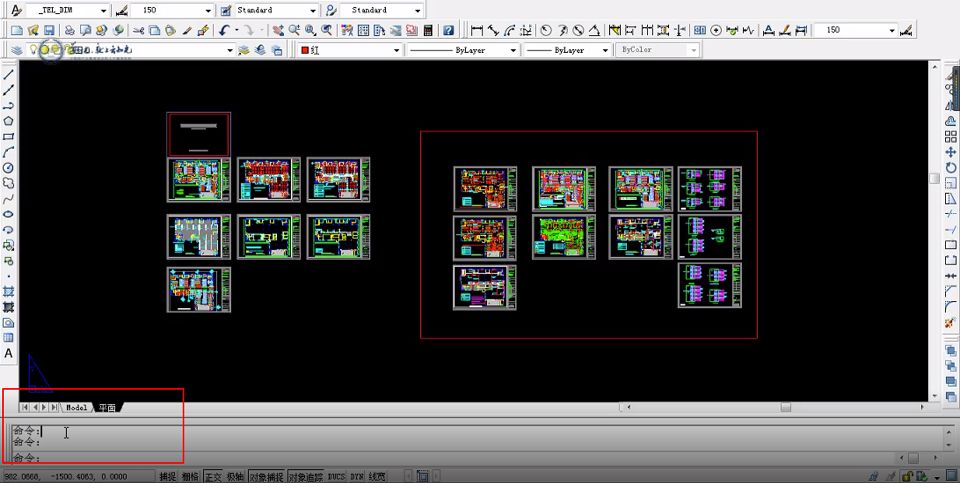

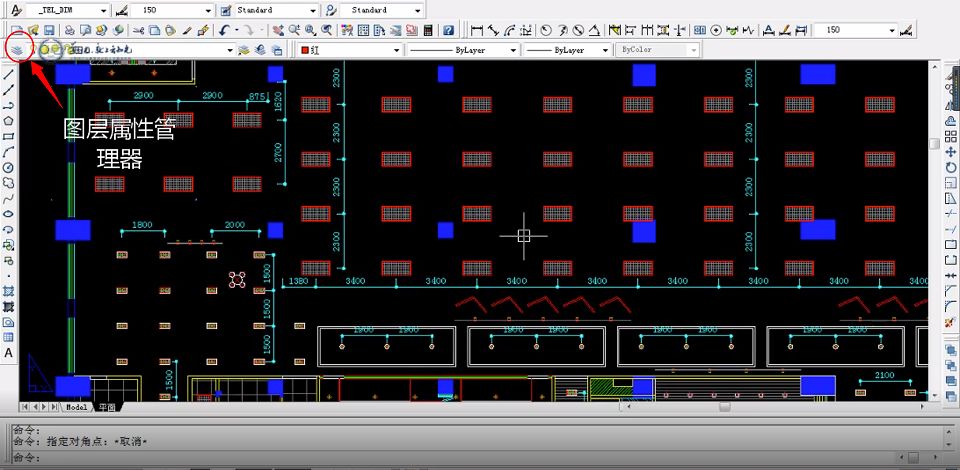

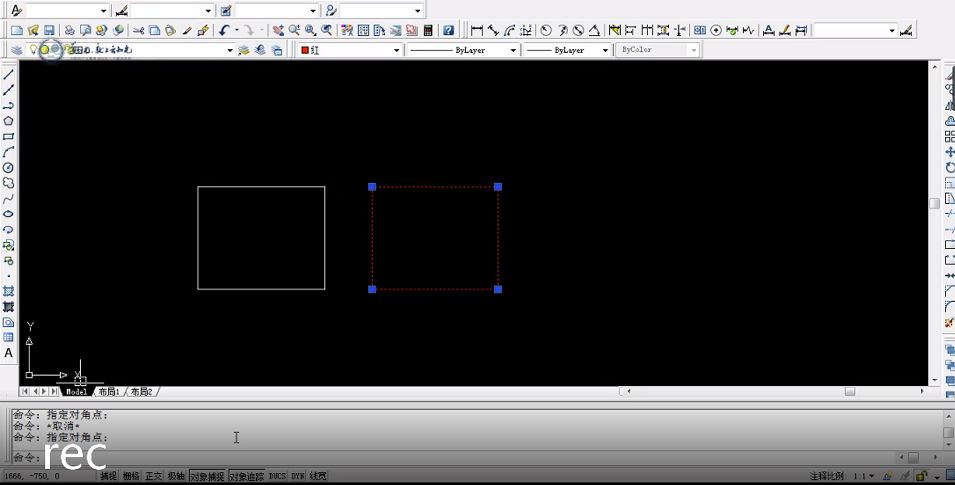

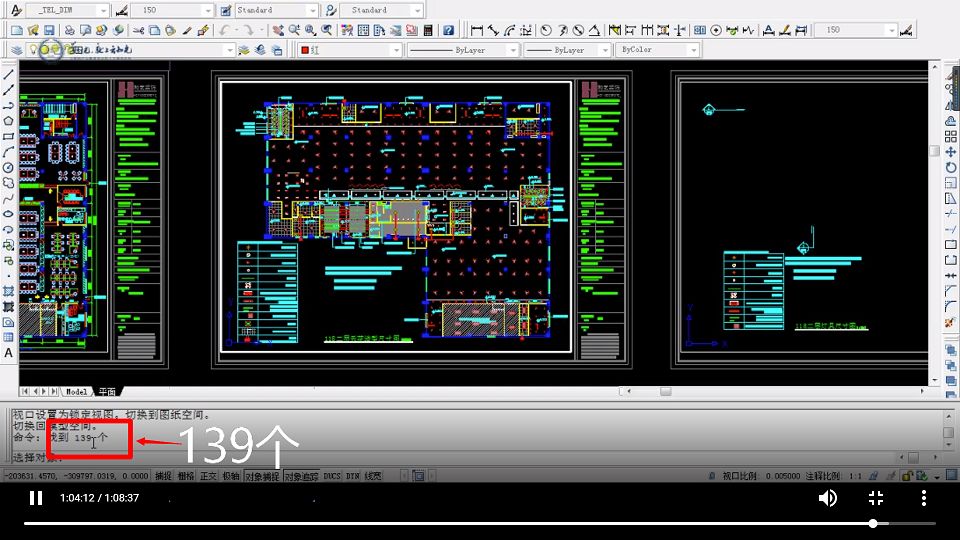

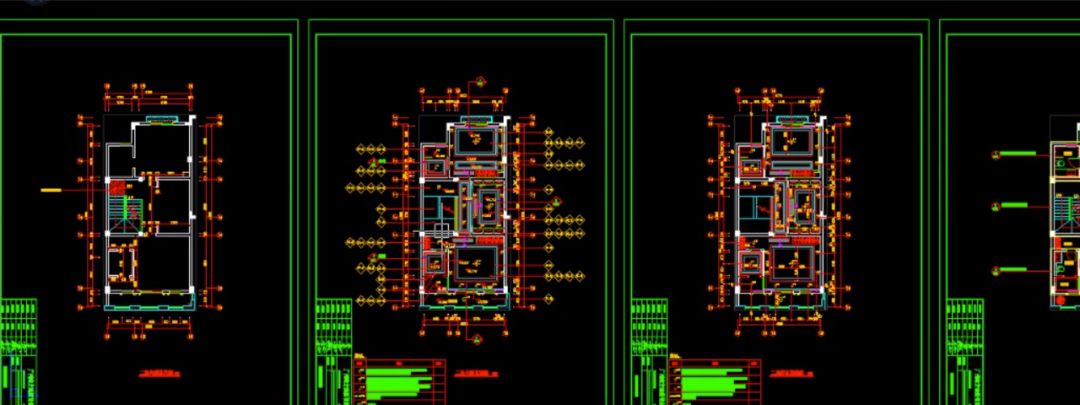

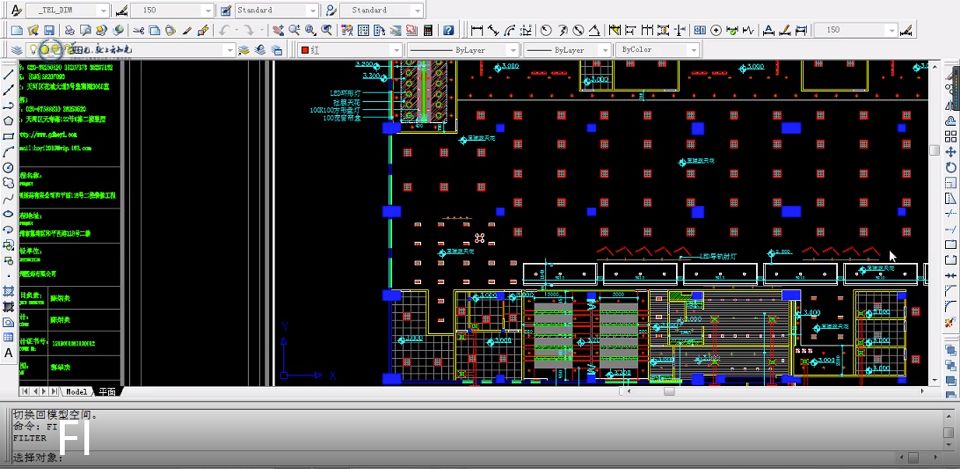

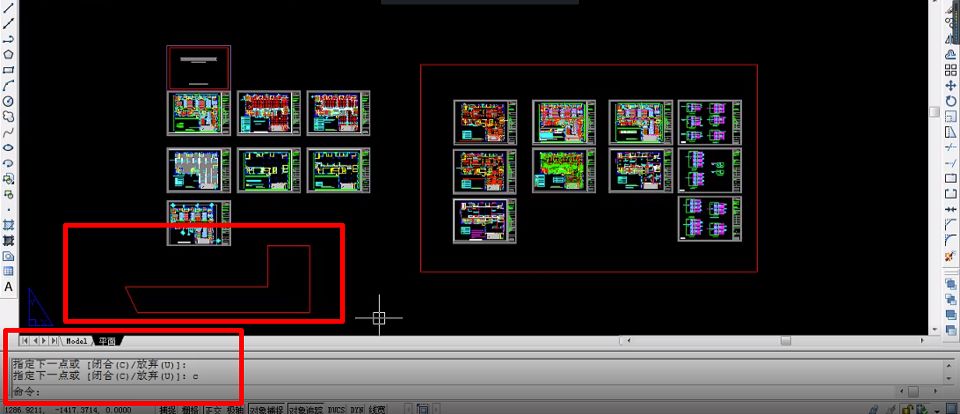

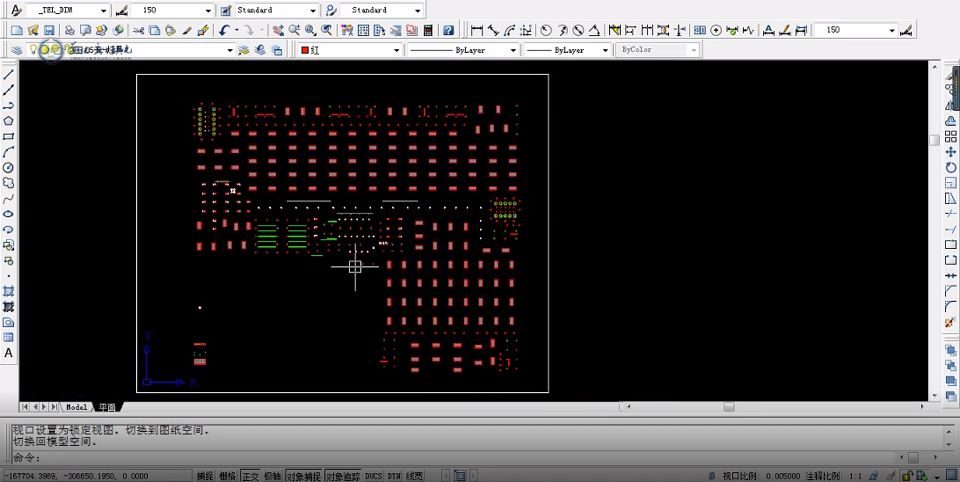

编辑手记： 打印图纸，用笔标记出一个个代表灯具的小方框，人工数数算出图纸上灯具的数量……以前的照明设计师光是算个灯都好费劲，这一次，陈炳炎老师来讲述更快捷高效的方法： 如何用CAD计算灯具数量。 主讲人 陈炳炎 云知光照明学院 特约讲师 国家一级建筑室内设计师 广东省装饰行业协会理事 名点艺术制品(佛山)艺术执行总监 广东水利电力职业技术学院建筑装饰教研室主任 广州市和艺装饰设计工程有限公司总经理 广东省美霖杯室内设计大赛副总裁判长 华南理工大学硕士研究生毕业 人机对话 初学者在使用CAD时常会遇到的问题，是对机器发出了命令之后，没有得到响应。在学习时，建议同学们不要死记硬背，而是慢慢在使用过程中摸索，这样在将来应用时会印象深刻，不容易忘。  ▲人机对话在命令面板中操作 比如画线，在命令行输入line或L，随后根据自己的想法画出线条，机器会配合我们给出提示，画错的线条可以按U键删除掉，当图形画好后，按C键使第一个点与最后一个点链接，就闭合形成了一个图形。   CAD是个功能强大的软件，只要我们遵循人机对话的规则，按照软件的提示操作，满足人机双方的需求，就容易达到我们想要的效果。CAD命令执行方式 常用的执行方式有三种： 1、工具栏图标菜单 2、英文命令(关键字) 3、下拉菜单 举个例子，当我们要画图时，用第一种方法，点击左列方框形状图标，再在操作台上根据机器提示作图即可，和上图所示操作类似。 用第二种方法，输入关键词rec，回车，命令面板中出现提示，按照提示要求和自己的作图需求操作既可。   用第三种方法，鼠标左键点击如图所示图标，下拉菜单中就会出现各种画图信息，点击矩形，继续根据命令面板的提示作图即可。  下面进入主题：如何快速统计灯具数 当我们接到一个别墅的灯光项目，空间分为好几层，需要使用到的灯具有射灯、筒灯等等，普遍的操作方式是将这个别墅的设计图纸打印下来，用标记笔一个一个地数出来，好记性不如烂笔头，这样的确是最可靠的计算方式，但它不总是最有效的。   当你的项目是个一两百平的家居空间，或是一个两三层的别墅时，灯具数量还是方便计算出来的，但在大型的项目，如办公空间、会所中，还是用笔头标记人工数数的方法，就有些不合适了。 在CAD软件诞生之初，它的推广受到了阻碍，一部分上年纪的设计师们不愿再去学习一个全新的需要电脑操作的技术，CAD没有被这股阻力推到，一直存活到了今天，正是因为它强大的功能符合了时代进步的要求。这次我会讲到两种用CAD统计灯具数量的方法。 下图是一个1200平方米的办公空间，现在要计算出其中的灯具数量，我们可以采用图层锁定的方法。   先说说什么是图层，CAD初学者们可以这样理解，把所有的透视图放在一起，构成了我们现在在CAD中看到的设计图，这一张图，其实是由几十张透视图纸叠放在一起构成的。而这每一张透视图，灯具、吊顶等，就是一个图层。 图中一个个的红色小方框就是灯具，我们点击其中一个，软件的图层属性管理器就会显示灯具的图层数量(红色圆框标出的就是图层属性管理器)，这个案例里的灯具图层是05，就是说所有的灯具都放在了这个图层中。 1、锁定图层法 我们在命令中输入layiso(即锁定图层)→回车，机器会发出提示“选择要锁定的图层”→这时我们随意点击其中一个方框→再回车，就锁定了我们要的灯具图层。 如图所示，现在的画面中就只有灯具了，相比原始图纸简单了一些，可以清晰看到灯具，没有了天花，墙体等其他元素。   图层锁定后还是需要一个个统计，且灯具种类繁多，统计起来虽然相比笔头标记有了改进，但还不是那么方便，那么有没有一个更快捷高效的办法呢？ 2、筛选法 添加选定对象→删除不需要的属性(位置、角度等)→点击应用 答案是肯定的，上一种方法里提到，灯具种类繁多，一个个小方块里代表的是一组灯具的整体，图纸中的方块是绘制出的方格，不用灯具形状而是用方格是因为这样在后期调整时方便操作，如果灯具有改动，双击要改的方框，再改动就好了。 现在假如我们要统计600*600的平板灯，在命令面板输入FI，回车，   这时会弹出“选择过滤器”，我们再点击代表平板灯的小方框，过滤器中会显示有关这个灯具的属性，包括名称、位置等等，因为我们要统计的是数量，与位置无关，故删除位置这一属性。   最后点击应用，之后再回到原始图纸，框选要计算的灯具范围，就可以在命令面板里看到，600*600的面板灯数量一共是139个。   — END —  -欢迎留言讨论- 版权声明 编辑整理：课堂君 图片、资料来源：网络 来源：云知光照明微课堂(ID: eLicht) 投稿/合作 | media@elicht.cn
